图像识别是计算机视觉最常用的任务之一，几乎所有的有关图像识别的教程都会将MNIST 数据集作为入门数据集，因为MNIST 数据集是图像识别问题中难度最小、特征差异较为明显的数据集，非常适合作为图像识别入门者的学习案例。本案例使用MNIST 数据集，基于LeNet-5 网络实现手写数字的识别任务。
本节中的所有代码在Ubuntu 20.04+Python 3.8.10+TensorFlow 2.9.1+Keras 2.9.0 环境中实测通过 ，具体代码详见LeNet_MNIST.py 文件，读者可以直接使用。
6.3.1 MNIST 数据集简介
MNIST 的全称是Modified National Institute of Standards and Technology ，其中美国国家标准与技术研究所（NIST ）是美国商务部下属的一个研究机构，MNIST 数据集是这个机构通过收集不同人的手写数字进行整理得到的。
MNIST 数据集由训练集（Training Set ）和测试集（Test Set ）两部分构成，其中训练集有60 000 幅手写数字图片和标签，由250 个不同的人手写的数字构成，测试集有10 000 幅手写数字图片和标签。这些手写数字图片的内容为0~9 这10 个数字，都是28 ×28 像素大小的灰度图，灰度图中每个像素都是一个0~255 的灰度值。
MNIST 数据集自1998 年起，被广泛地应用于机器学习和深度学习领域，用来测试算法的效果，如果一个图像识别算法在MNIST 数据集上效果差，那么在其他数据集上的表现效果也不会很好。

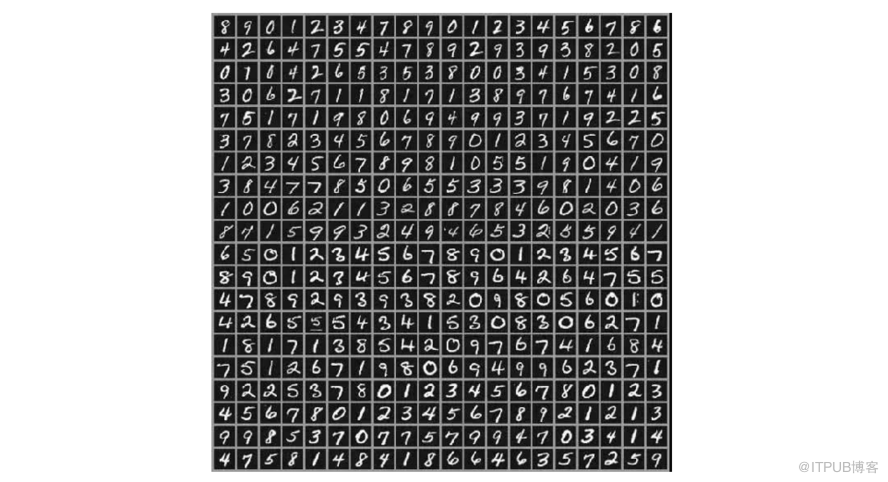

MNIST 数据集可以通过MNIST 官网下载。当然，目前许多深度学习框架已经内置了MNIST 数据集，并且有相关的函数直接读取并划分数据集。如图6.29 所示为MNIST 数据集中部分手写数字的可视化图像展示。
图6.29 MNIST
数据集中部分手写数字的可视化图像能展示
本案例使用LeNet-5 网络实现对上述MNIST 数据集图片中数字0~9 的识别。
6.3.2 加载和预处理数据
1. 数据加载
MNIST 数据集已经被集成在TensorFlow Keras 框架中，可以使用Keras 模块的mnist.load_data() 函数直接加载，由于MNIST 数据集由TensorFlow 提前规划好，该函数会分别返回训练集数据和标签（train_images,train_labels ）、测试集数据和标签（test_images,test_labels ）。
其中，train_images 是一个60 000 ×28 ×28 的三维矩阵，第一维60 000 代表样本量，其余两维为图片长×宽的像素矩阵，因为只是灰度图，所以没有通道数。
其中，train_labels 是一个大小为60 000 的一维数组，分别表示这60 000 幅图片是数字0~9 中的哪一个。
2. 数据预处理
数据加载之后需要进行必要的预处理，因为此时的train_images 、train_labels 、test_images 、test_labels 都不满足LeNet-5 对TensorFlow 的数据要求。
l LeNet-5 的每个输入数据应为32 ×32 ×1 的三维数据，train_images 和test_images 的每个样本数据没有通道数，需要扩展一个通道数，可以调用reshape() 函数扩展到需要的维度。
l train_images 和test_images 每个像素灰度值是一个0~255 的整数，为了使模型的优化算法更容易收敛，需要将其调整为0~1 的浮点数。
l 本案例是一个多分类识别问题，LeNet-5 网络要求对应的分类标签使用On-Hot 编码形式，需要将train_labels 和test_labels 从整数调整为One-Hot 数组，可以调用内置于Keras 的to_categorical() 函数实现One-Hot 编码。
3. 代码示例
【例6.12 】MNIST 数据加载和预处理。
import tensorflow as tf
from keras.utils import np_utils
#加载和预处理数据
def load_images_data():
#加载图像和标签数据
(train_images,train_labels),(test_images,test_labels) = tf.keras.datasets.mnist.load_data()
print("train_images:", train_images.shape)
print("train_labels:", train_labels.shape)
print("test_images:", test_images.shape)
print("test_labels:", test_labels.shape)
#预处理数据
N0 = train_images.shape[0]
N1 = test_images.shape[0]
print(N0,N1)
train_images = train_images.reshape(N0,28,28,1)
train_images = train_images.astype('float32') / 255
train_labels = np_utils.to_categorical(train_labels)
test_images = test_images.reshape(N1,28,28,1)
test_images = test_images.astype('float32') / 255
test_labels = np_utils.to_categorical(test_labels)
return train_images,train_labels,test_images,test_labels

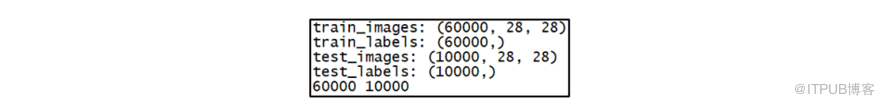

输出结果如图6.30 所示。
图6.30
输出结果
6.3.3 创建LeNet-5 模型
完成了数据加载和预处理工作，接下来用代码实现LeNet-5 模型的网络结构搭建。
1. 网络参数设计
参考上一节对LeNet-5 网络结构的介绍，本案例对各层的参数设置如下：
l 输入层：一幅28 ×28 的灰度图像，只有一个通道，输入矩阵大小为28 ×28 ×1 。
l 第一个卷积层：使用6 个5 ×5 ×1 的卷积核进行same 卷积。由于输入的是灰度图，因此卷积核的深度是1 ；又由于使用same 卷积，因此卷积后的输出矩阵维度为28 ×28 ×6 （因为用了6 个卷积核）。
l 第一个池化层：使用6 个2 ×2 大小的矩阵进行最大值池化处理，输出结果矩阵为14 ×14 ×6 。
l 第二个卷积层： 使用 16 个 5 × 5 × 6 的卷积核进行 valid 卷积，输出结果矩阵为 10 × 10 × 6 。
l 第二个池化层：同样使用6 个2 ×2 的最大值池化，输出矩阵的维度为5 ×5 ×16 。
l 全连接层：将上一个池化层输出的矩阵拉直成一维向量，向量大小为5 ×5 ×16=400 ，第一个隐藏层使用120 个神经元，第二个隐藏层使用84 个神经元。
l 输出层：因为网络模型的目的是识别0~9 的数字，处理的是一个10 分类的问题，所以其输入层有10 个神经元。
【例6.13 】网络参数和训练参数的定义。
#输入层大小 INPUT_SHAPE = (28,28,1) #第一个卷积层的卷积核的大小和数量 CONV1_SIZE = 5 CONV1_NUM = 6 #第二个卷积层的卷积核的大小和数量 CONV2_SIZE = 5 CONV2_NUM = 16 #池化层窗口大小 POOL_SIZE = 2 #全连接层节点个数 FC1_SIZE = 120 FC2_SIZE = 84 #输出个数 OUT_SIZE = 10 #训练参数 EPOCH_SIZE = 20 BATCH_SIZE = 200
2. 构建LeNet-5 网络模型
LeNet-5 是一个卷积神经网络，包含一些卷积、池化、全连接的简单线性堆积。我们知道多个线性层堆叠实现的仍然是线性运算，添加层数并不会扩展假设空间（从输入数据到输出数据的所有可能的线性变换集合），因此还需要添加非线性的激活函数。
两个卷积层conv1 和conv2 是图像与卷积核卷积后得到的特征图，激活函数可以理解为再对卷积结果进行一个范围限制，ReLU 是最常用的激活函数。
对于最后的输出层，我们需要从输出的10 个特征维度中选取最大的那一个，为了达到这个目的，需要把它们转换为一个和为1 的概率形式，以方便后续使用相应的损失函数，来评估模型预测结果的优劣以及与目标结果（标签）的差异，因此可以选择使用Softmax 激活函数。
有了前面设计的网络结构参数，使用TensorFlow 和Keras 框架的models 模块、layer 模块，可以非常方便、快速地构建网络。
【例6.14 】创建LeNet-5 模型。
from keras import models from keras import layers #创建LeNet-5网络 def build_LeNet5(): model = models.Sequential() #第一层：卷积层 model.add(layers.Conv2D(filters=CONV1_NUM,kernel_size=(CONV1_SIZE, CONV1_SIZE),padding="same",activation='relu',input_shape=INPUT_SHAPE,name="layer1-conv1")) #第二层：最大池化层 model.add(layers.MaxPooling2D(pool_size=(POOL_SIZE,POOL_SIZE), name="layer2-pool")) #第三层：卷积层 model.add(layers.Conv2D(filters=CONV2_NUM,kernel_size=(CONV2_SIZE, CONV2_SIZE),padding="valid",activation='relu',name="layer3-conv2")) #第四层：最大池化层 model.add(layers.MaxPooling2D(pool_size=(POOL_SIZE,POOL_SIZE), name="layer4-pool")) model.add(layers.Flatten(name="layer4-flatten")) #第五层：全连接层 model.add(layers.Dense(units=FC1_SIZE,activation='relu',name="layer5-fc1")) model.add(layers.Dense(units=FC2_SIZE,activation='relu',name="layer5-fc2")) #第六层：Softmax输出层 model.add(layers.Dense(units=OUT_SIZE,activation='softmax',name="layer6-fc")) return model

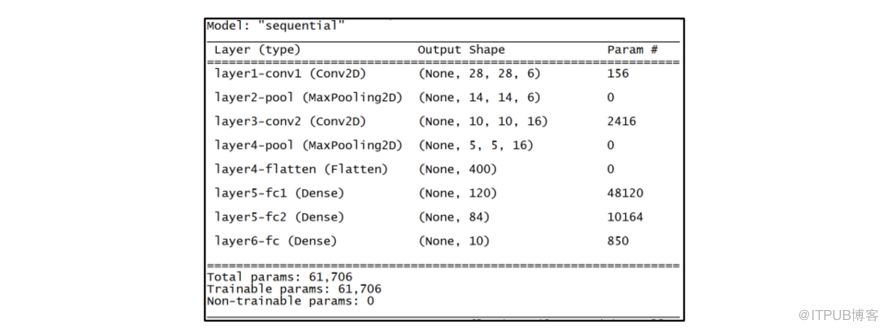

创建完成后，可以使用model.summary() 函数输出模型的概要内容，输出结果如图6.31 所示。
图6.31
输出结果
上述概要中列出了各层中需要训练的参数个数，从中可以发现卷积层和池化层相较于全连接层来说，极大地减少了参数的数量。读者还可以自行画出上述网络并手工计算和理解所需的参数。
6.3.4 编译和训练模型
1. 模型编译
模型编译通过model.compile() 函数实现。需要告诉TensorFlow 这是一个多分类问题，它的损失函数（用于计算预测值与目标值之间的差距）使用categorical_crossentropy （交叉熵损失函数），优化器（用于指定梯度下降更新参数的具体方法）使用Adam （Adam 是目前深度学习中图像分类相关任务中最常用的优化器算法，是一种优秀的自适应学习率的方法），需要监控预测精度以评价模型性能指标，因此评价指标（Metrics ）（用于评价模型在训练和测试时的性能指标）设置为Accuracy （精度）。
2. 模型训练
模型训练（拟合）通过model.fit() 函数实现。需要告诉TensorFlow 使用的训练数据 x 和对应标签 y 、测试（验证）的数据和其对应标签validation_data ，指定进行循环的次数epochs 以及批量处理的批量数据大小batch_size 。设置批量处理的意义在于，由于深度学习网络模型在单个数据上并不是特别稳定，为了保证训练出来的模型稳定，在数据上会进行批量归一化处理，每次选取一批数据进行归一化，弱化噪声数据对模型训练的影响。
3. 代码示例
【例6.15 】编译和训练模型。
#模型训练 def train_LeNet5(model,train_data,train_labels,test_data,test_labels): model.compile(loss='categorical_crossentropy',optimizer='adam', metrics=['accuracy']) history = model.fit(x=train_data,y=train_labels,epochs=EPOCH_SIZE, batch_size=BATCH_SIZE,validation_data=[test_data,test_labels]) return history

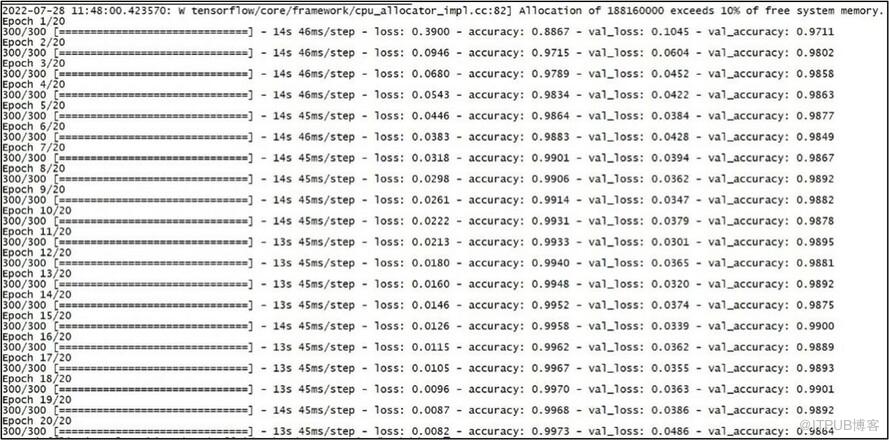

输出结果如图6.32 所示。
图6.32
模型训练
上述结果实时显示了每轮epoch 执行时训练数据和验证数据的损失值（Loss ）和预测精度（Accuracy ），这些数据保存在fit() 返回的history 数据中，可以通过如下代码直观地画出其曲线图并将图形保存为文件。
【例6.16 】图形化显示训练结果。
from matplotlib import pyplot as plt
#绘制loss和accuracy
def draw_history(history):
loss = history.history['loss']
accuracy = history.history['accuracy']
val_loss = history.history['val_loss']
val_accuracy = history.history['val_accuracy']
epochs = range(1, len(loss) + 1)
#draw loss with epoch
plt.subplot(2,2,1)
plt.plot(epochs,loss,'bo')
plt.title("Training loss")
plt.xlabel('Epoch')
plt.ylabel('Loss')
#draw accuracy with epoch
plt.subplot(2,2,2)
plt.plot(epochs,accuracy,'bo')
plt.title("Training accuracy")
plt.xlabel('Epoch')
plt.ylabel('Accuracy')
#draw val_loss with epoch
plt.subplot(2,2,3)
plt.plot(epochs,val_loss,'bo')
plt.title("Validate loss")
plt.xlabel('Epoch')
plt.ylabel('Loss')
#draw val_accuracy with epoch
plt.subplot(2,2,4)
plt.plot(epochs,val_accuracy,'bo')
plt.title("Validate accuracy")
plt.xlabel('Epoch')
plt.ylabel('Accuracy')
plt.tight_layout()
plt.show()
#save to file
plt.savefig(fname="LetNet5-history.png",format='png')

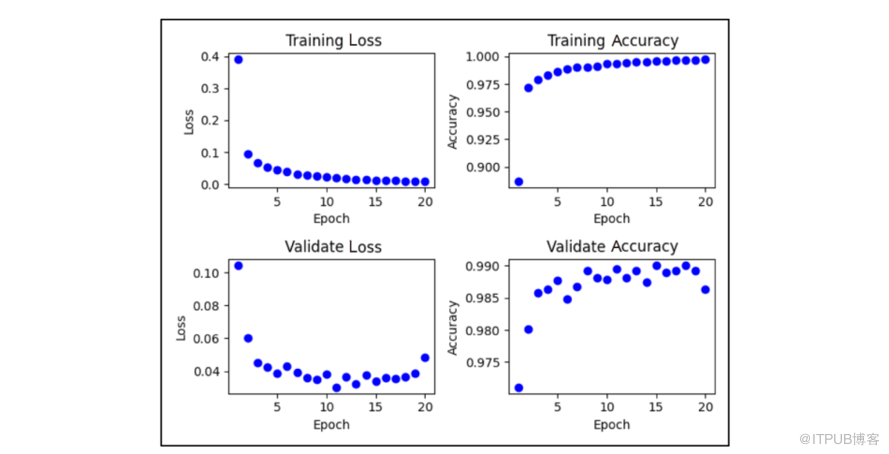

执行结果如图6.33 所示。
从执行结果可以看出，该模型经过训练（拟合）后，模型的识别精度（Accuracy ）可以达到99% 。同时可以从曲线上大体看出，增加epoch 循环次数时，随着在训练数据集上的精度（Training accuracy ）不断提高，在验证数据集上的精度（Validate Accuracy ）并没有不断提高，所以Epoch 和batch_size 会对模型的性能产生一定的影响，需要反复尝试选择合理的数值。
图6.33
模型训练结果
本文节选自《 Python 深度学习原理、算法与案例》，内容发布获得作者和出版社授权。
