核心板特性

A7架构 4核（4*1.1GHz(A7)）产品尺寸小，便于客户集成，减少产品体积；
支持4G LTE超高速上网，单板兼容移动/联通/电信2G/3G/4G；
支持2+32存储器,Micro SD支持32G；
尺寸小、集成度高、大板布板灵活;
支持全网通、wifi、蓝牙、GPS;
支持 HD（1280*720）
接口丰富，可扩展性强 Sim 卡*2/MicroSD 卡*1/IIC*4/串口*2/USB(OTG)*1/3.5mm 耳机*1/GPIO *20/ADC*2/PWM*1
高通骁龙8909产品首款核心板产品;
产品单面布板,可有效降低产品厚度；
产品质量稳定可靠;
提高开发效率。客户系统架构无需从零开始；
降低开发难度。客户重点放在应用方案开发上，不必关注无线网络方案；
增强可维护性。通过核心板的更迭即可实现产品的更新换代，避免重新开模，延长产品生命周期；

结构参数

系统配置

技术规格

外观类型：PCBA
外观尺寸：40*56*2.8mm
硬件平台：高通骁龙210系列MSM8909 4核1.1GHz
网络类型/频段：接受定制
语音方式：CSFB
承载速率：上行 50Mbps,下行 150Mbps
内存：8GB（EMMC）+1GB（DDR3）
扩展内存：支持Micro SD，32GB
屏幕：分辨率：HVGA（320*480），WVGA（480*800），FWVGA（480*854），qHD（540*960）,支持 HD（1280*720），缺省支持 mipi接口，可在大板上增加转接芯片支持RGB接口,触摸屏：电容触摸屏支持，电阻触摸屏通过IIC扩展支持［独家支持］
主摄像头：支持800W AF MIPI接口,闪光灯支持［独家支持］
副摄像头：支持500W FF MIPI接口
蓝牙：支持，EDR2.1，BLE4.0
GPS：支持，不支持北斗单独定位
WIFI：支持，2.4G，802.11b/g/n，支持WIFI客户端和WIFI热点
FM：支持，仅支持接收，不支持发射［独家支持］
传感器：IIC扩展支持,重力/距离/光感/地磁/陀螺仪［独家支持］
接口扩展支持：Sim 卡*2/MicroSD 卡*1/IIC*4/串口*2/USB(OTG)*1/3.5mm 耳机*1/GPIO *20/ADC*2/PWM*1
按键：本身支持4个物理按键,IIC扩展键盘IC,支持全键盘［独家支持］
喇叭：支持 /喇叭外引
听筒：支持
Mic ：支持双MIC
马达：支持
纽扣电池：扩展支持
呼吸灯：IIC扩展支持
RFID：IIC扩展支持
NFC：IIC扩展支持
IO口引出：大于10个
低功耗状态：小于15mA
USB扩展HUB：软件支持，仅包括USBHub的驱动，不包括Hub上连接设备的调试
充电：充电

其它

应用范围

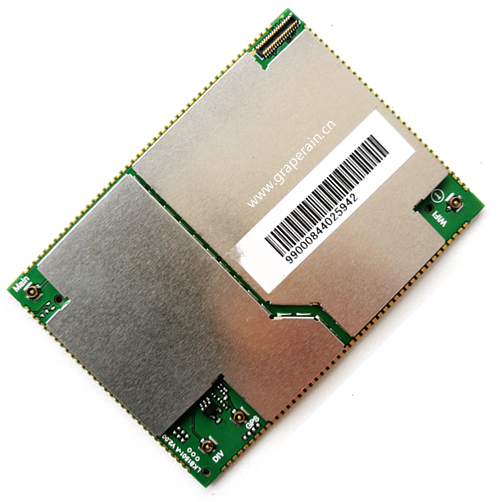

核心板正面图

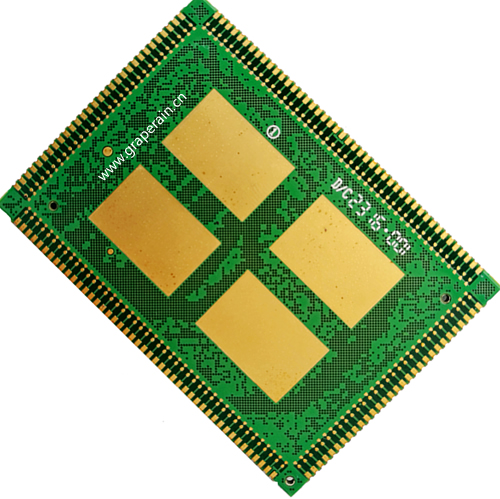

核心板反面图
