MTK原厂最新资料-MT6261_Design_Notice
变更清单
Design Notice
▪ V0.2 to V0.3
– 修改GPRS射频部分
• 为不同的PA添加2层设计通知
• 添加RX匹配布局指南。
• MT 6261 RFMD 7198设计说明。
– 添加USB部件。添加usb-if测试项
– 修改音频和语音部分。加入K类及AB类共同布局设计通知书
– 添加SFI/EMI部件。增加用于pSRAM的VIO 18电容器。
变更清单
Design Notice
V0.3 to V1.0
– 修改GPRS射频部分
• 添加“必须有”匹配组件
– 修改BT部件
• 更改匹配值。
– 添加BB部件。添加GPIO_10和GPIO_11描述。
– 添加ATV部分
• 提供MT 6261和MT 5193之间的连接。详细的ATV设计通知，请查看MT 5193设计通知。
– 修改PMU部件
• 充电器：将CHR_LDO R=3.3K从7.5K改为
• LDO：VIO 28帽位
• VREF(G1)盖应连接到AVSS 44_PMU(L2)，然后连接到系统GND
• adc：删除内部使用通道
变更清单
Design Notice
V0.3 to V1.0
– 修改FM部件
• 增加i_接收器盖用于FM无意义
– 修改语音
• 添加低成本模式BOM
变更清单
Design Notice
V1.0 to V1.1
– 修改GPRS射频部分
• 修改“必须有”匹配的组件值
– 修改BB部件
• 为Wifi添加“SRCLKENAI”函数
– 修改音频部分
• 修改“AB类”原理图以保持功能稳定
– 修改ATV部分
• 加入“atv及rtp”共同设计公告
变更清单
Design Notice
V1.1 to V1.2
– 修改音频部分
• 修改AB类设计协会：应该将VSBST引脚连接到VBAT，不要NC
– 修改BT部件
• 第175页添加BT SIG设计协会
V1.2 to V1.3
– 添加RF问题简介BER>0.2%@-102 dBm
• 增加234~236页
– 添加AGPIO(GPIO_10/GPIO_11)
• 添加第21页，不要使用AGPIO控制敏感设备
– 添加LCM TE设计说明
• 修改第62页，添加LPTE设计协会(SW需要打开TE功能，如果有HW TE针连接)
变更清单
Design Notice
V1.3 to V1.4
– 修改双键部分
• 第27页：修改双键静电放电设计指南：不要对双键静电放电解决方案使用串行电阻解决方案
• 第30页：添加MT 6261键盘设计指南：
• (1)如果密钥编号不超过26键，我们建议客户使用双键B键解决方案。
• (2)如果密钥号超过26键，我们不推荐双键解决方案，详细信息请查看直接页
V1.4 to V1.5
添加页239：为26 MHz相关OBB问题添加布局指南
MT6261系列功能模块介绍

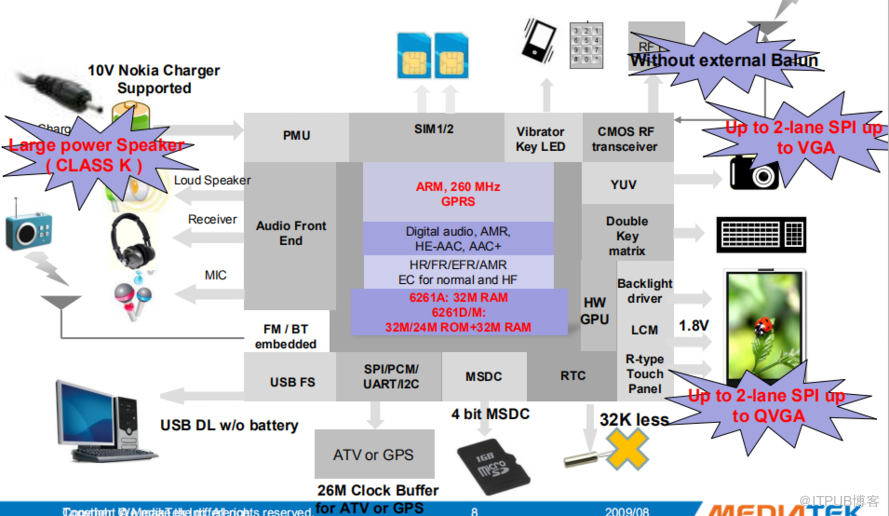

MT6261规格：
Processor :
▪ ARM7EJ-S 260 MHz
PMU :
▪ PMU/R型TP/背光驱动器/Vib驱动器
– PMU集成12 LDO
– R-type controller
– 支持液晶背光系列LED 1通道电流接收器的PMU
– 支持VBoost的音频AMP
– 支持2 SIM接口
– PMU支持1通道的键盘LED
– 支持无RTC
Memory :
▪ 61A : EX SF(请查看QVL)
▪ 61D/M : SIP 32 Mb/24 Mb串行闪存高达133 Mhz
▪ 从串行Flash引导
▪ 将32Mb MTK pSRAM叠加到133 MHz
Multimedia :
▪ 支持双LCD
▪ 专用串行1.8 LCM接口
▪ 基于QVGA的LCD分辨率
▪ 支持串行摄像机
▪ 相机分辨率VGA
Connectivity :
▪ USB 1.1 FS (12 Mbps)
▪ 5 X5双键盘
▪ BT/FM嵌入式
▪ BT 3.0集成2.1 EDR
Modem:
▪ 6261D : GSM/GPRS
Quad Band, TX/RX VAMOS
▪ 6261M : GSM Quad Band
▪ GSM 四波段▪集成射频收发器，单端锯齿较少
Audio:
▪ 集成最大1.5W升压大功率K级扬声器放大器
Speech:
▪ 支持FR/HR/EFR/AMR语音编解码器
Data storage:
▪ 具有专用LDO的4位存储卡接口(最大值：3.3)
▪ 支持SD2.0/SDIO1.1
Package:
▪ 8.1*7.6 mm^2
▪ 145balls , 0.5 mm pitch , 55 process
▪ TFBGA packag
http://bbs.16rd.com/citiao-xinpian-MT6261.html

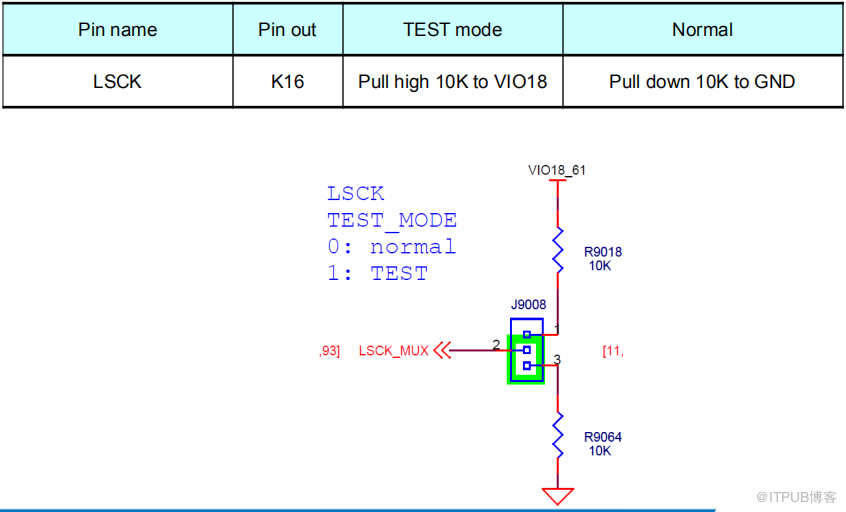

MT6261 BB design notes(HW Pin 1/4)

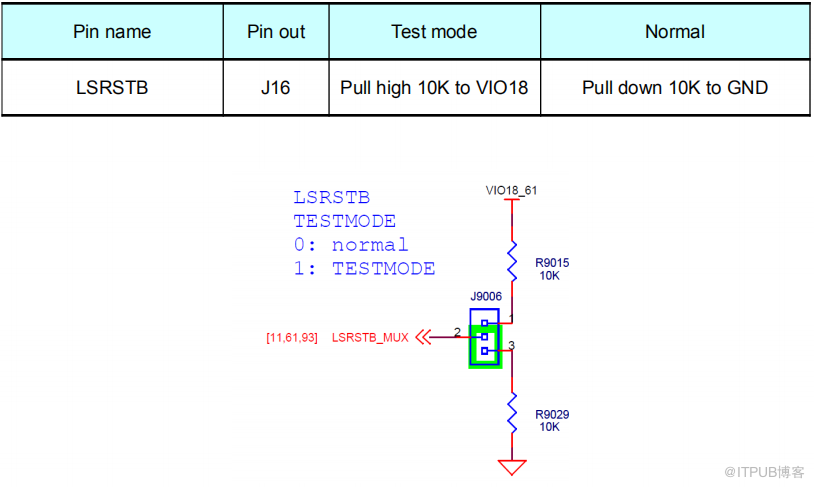

MT6261 BB design notes(HW Pin 2/4)

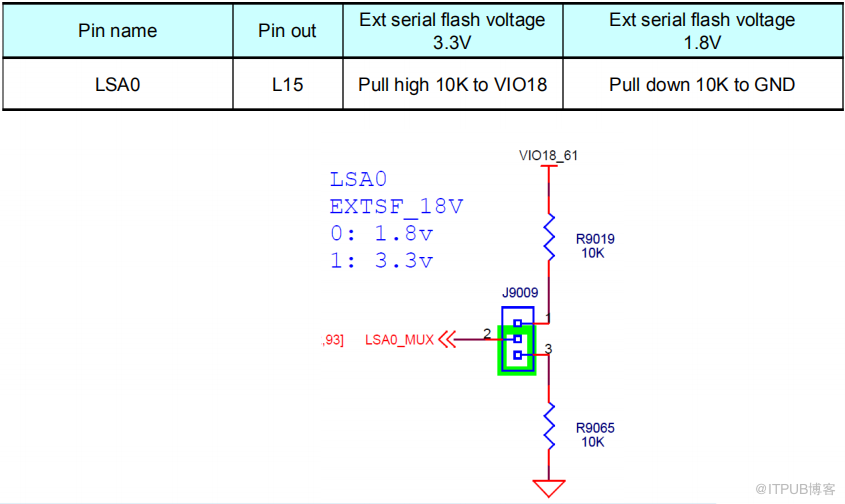

MT6261 BB design notes(HW Pin 3/4)

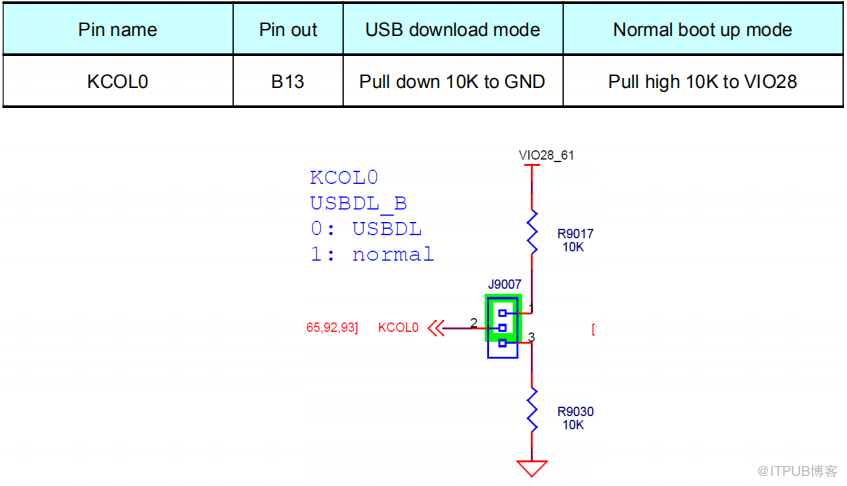

MT6261 BB design notes(HW Pin 4/4)

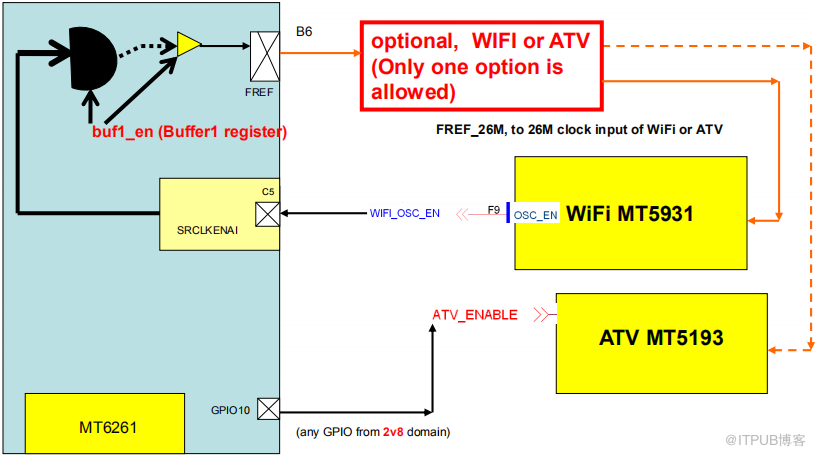

MT6261 BB design notes(SRCLKENAI)
用作 MT 6261提供的26MHz
GPIO 10可用作ATV_Enable
