MT6757_MT6763_AWB_COLOR_CASE_SHARE

AWB Tuning Case Share

• 夜景路灯下肤色偏白AWB调试

• 橙色背景落入WF框偏紫调试

• 粉色衣服落入TL84整体偏青调试

• 绿色衣服落入CWF导致整体偏蓝调试

• 专卖店高色温景偏蓝调试

• 黄昏时拍绿草地偏蓝分析与调试

• 霓虹灯夜景偏紫

• ISO3200灯室偏蓝绿

Color Tuning Case Share

• Color Engine饱和度调试方法

• Memory Color修改天空颜色

正文内容介绍：

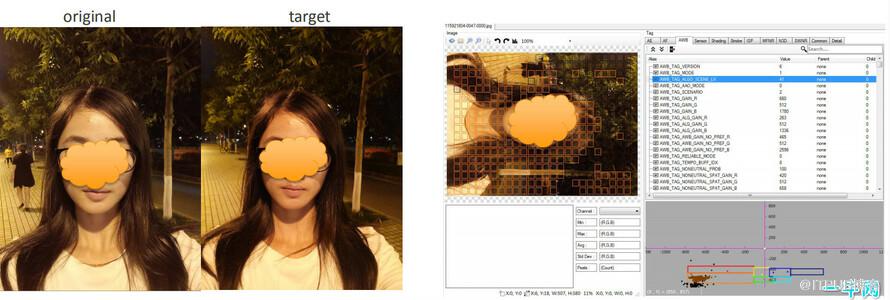

夜景路灯下肤色偏白AWB调试

分析：整体颜色和对比机有所偏差，先调试AWB。当前场景LV41，全部落在WF，为单一光源。该场景肤色偏白是因为路灯为低色温，将其全部收白，导致画面偏白。可调整WF offset 参数，保留更多喜好色。那喜好色的计算方式是怎么样的呢？

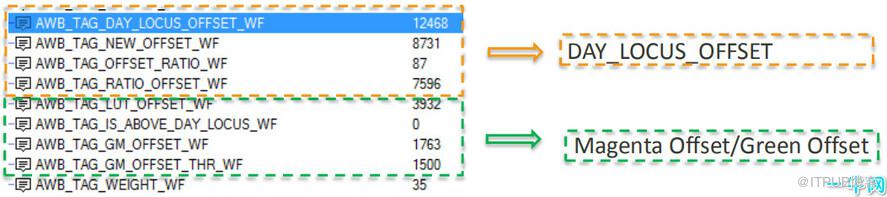

1、DP解析出来：

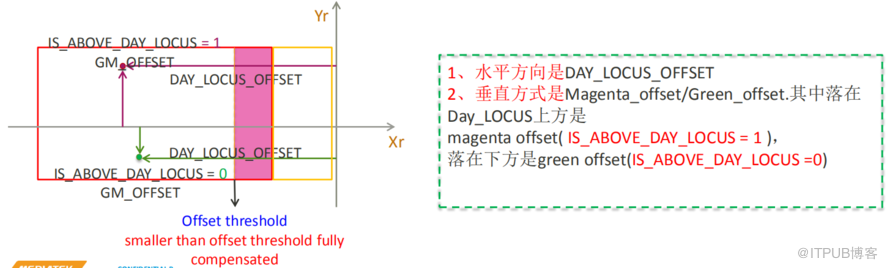

2、 Offset计算过程(DAY_LOCUS_OFFSET和M/G Offset)

1)M/G Offset

If GM_OFFSET_WF < GM_OFFSET_THR_WF Final_GM_Offset=0，M/G offset全部收掉

If GM_OFFSET_WF > GM_OFFSET_THR_WF Final_GM_Offset= AWB_TAG_GM_OFFSET_WF -AWB_TAG_GM_OFFSET_THR_WF

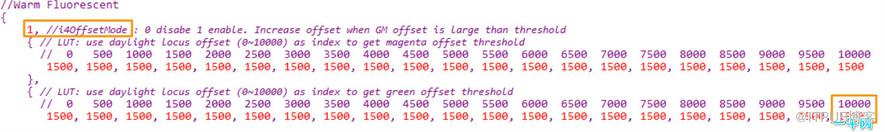

对应GM_OFFSET_THR_WF 如下，则Final_GM_Offset= 1763-1500=263，则会保留263的Green offset（因为 IS_ABOVE_DAY_LOCUS = 0 ）

2)DAY_LOCUS_OFFSET

a)AWB_TAG_NEW_OFFSET_WF的计算会参考Offset threshold和i4offsetMode

If AWB_TAG_DAY_LOCUS_OFFSET_WF < Offset threshold --无喜好色，Daylocus上全部收白，M/G offset全部收掉，offset1=0

If AWB_TAG_DAY_LOCUS_OFFSET_WF > Offset threshold --OFFSET1= AWB_TAG_DAY_LOCUS_OFFSET_WF - Offset threshold

i4OffsetMode：

0 ： Daylight Locus New Offset = OFFSET1 （和AWB2.5计算方法一样）

1 ： Daylight Locus New Offset = OFFSET1 + Final_GM_Offset

i4OffsetMode为1，则Daylight Locus New Offset = = OFFSET1 + Final_GM_Offset

=12468-4000+（1763-1500）=8731

b) Ratio的计算

先根据Ratio LUT查找ratio1， New Offset 8731，介于8500-9000之间，对应ratio85-90

再根据LV，重新划分Ratio，划分示意图如下。当前LV<50,则new ratio=ratio1=87。

c) Final Daylight Locus Offset 的计算

计算完ratio，则相应的ratio offset为：

AWB_TAG_RATIO_OFFSET_WF =ratio* AWB_TAG_NEW_OFFSET_WF=87%*8731=7596

根据该值7596，介于7500-8000之间，在OFFSET LUT对应offset为3889,4111

步骤：

1、可将offset对应的ratio加大，调整至100（该值可大于100）,保留更多喜好色，影响WF statistic gain，从而

影响最终的AWB gain。

注：完整资料，可到一牛网论坛下载
