AXP209是一款高度集成的电源管理IC，为由单电池Li电池（Li-ion或Li-聚合物）供电且需要多P的应用提供了简单灵活的电源解决方案也有输出。它完全满足了应用处理器在精确功率控制方面日益复杂的需求。

电源管理IPS

电压输入范围宽：2.9V~6.3V（AMR：0.3V~11V）。

可配置IPS系统

自适应USB（支持USB3.0）或AC适配器电压/电流限制（4.4V/900mA/500mA/100mA）

电池的等效内阻低于75兆帕

全集成PWM充电器

最大充电电流达1.8A

支持电池温度监测

完全支持USB充电(包括3.0)符合规定

电荷精度高，误差小于0.5%

支持4.1V/4.15V/4.2V/4.36V电池

自动装药过程控制

直接驱动LED以指示充电状态

根据系统负载自动调节充电电流

备用电源，备份电源

RTC备用电池输入

支持可配置充电电流的备用电池充电

2个同步降压转换器(DC-DC)

DC-DC2：0.7-2.275 V可调，25 mV/步，驱动能力1.6A，支持VRC(电压现场控制)

DC-DC3：0.7-3.5V可调，25 mV/步，驱动能力1.2A

5 LDOs

LDO 1：30 mA，总是开着

LDO 2：低噪声LDO，1.8V~3.3V可调，100 mV/步，驱动能力200 mA

LDO3：0.7-3.5V可调，25mV/步进，驱动能力200mA

LDO 4：低噪声LDO，1.8V~3.3V可调，100 mV/步，驱动能力200 mA

LDO 5：低噪声LDO，1.8V~3.3V可调，100 mV/步，驱动能力50 mA

·········

典型应用

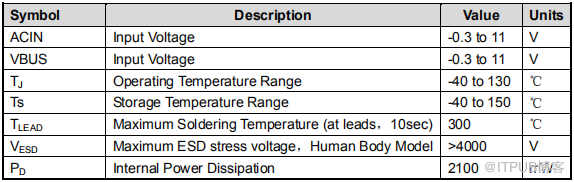

绝对最大额定值

http://bbs.16rd.com/thread-474732-1-1.html

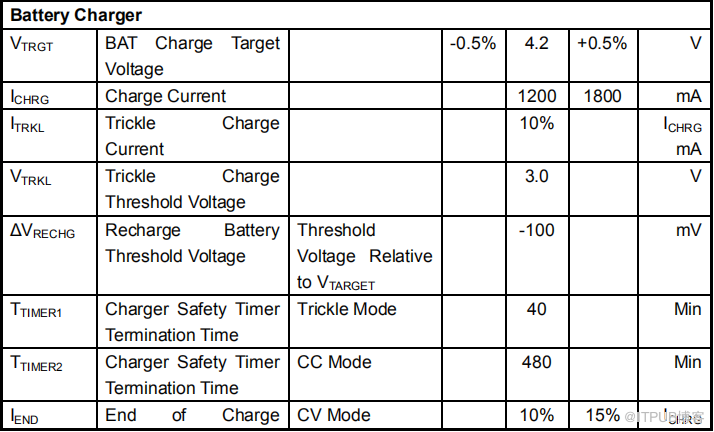

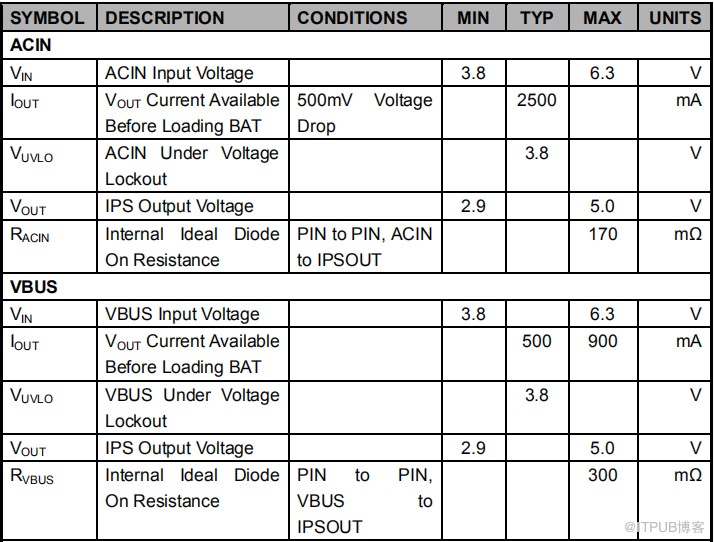

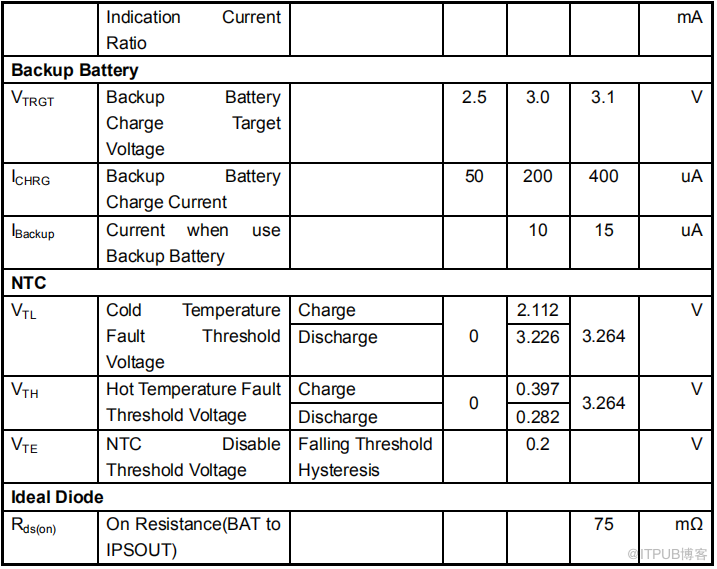

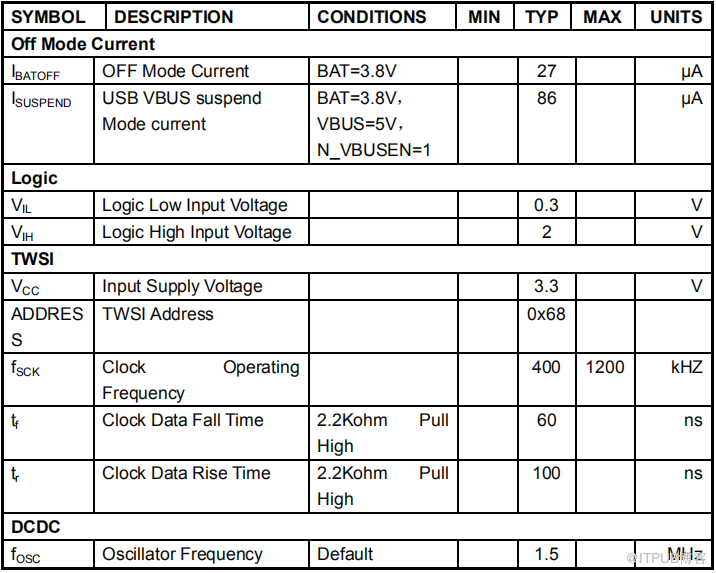

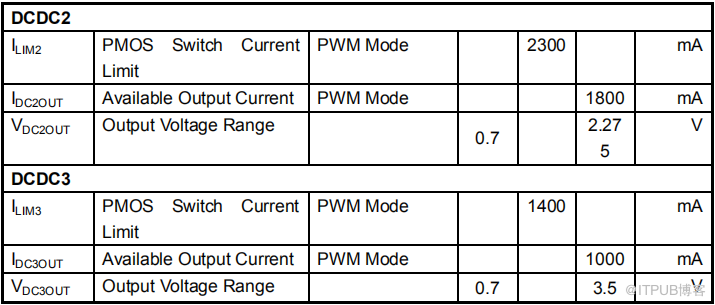

电特性

VIN =5V， BAT=3.8V， TA= 25℃

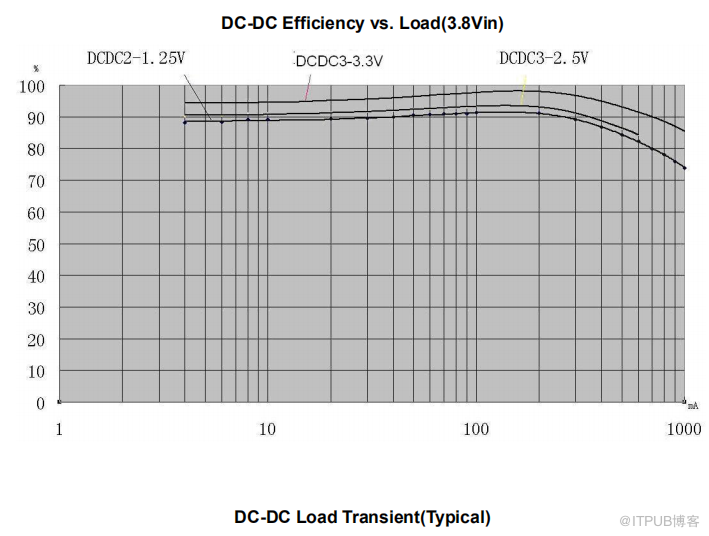

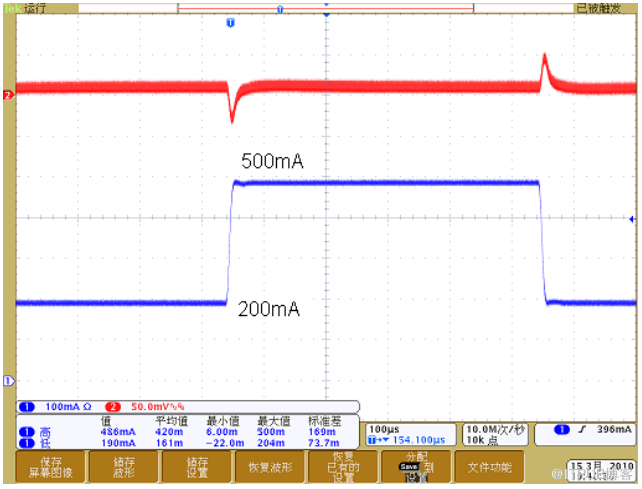

典型CHARACERISTICS

········
