【IT168 专稿】ZF机械厂信息中心主任王涛为了缓解ERP系统数据错误，先后采取了合理组织生产计划、调整激励机制、加强教育等措施，极大地减少了数据出错的概率，为了进一步使目前公司各分系统之间有效地共享数据，减少系统中数据的重复录入及数据冗余，保证各系统数据的一致性，王涛在经过领导批示后，决定启动PDM、CAPP、ERP系统集成项目。

　　PDM、CAPP、ERP作为制造企业中三大类信息化管理软件，它们之间管理的对象既有同又相辅相成。这几个系统王涛都参与了选型和实施，对这几个系统他还是很熟悉的：

　　PDM选用的是国内某知名公司的产品，系统是在2002年实施的，上线后得到了设计部门的认可，一直应用得还不错。

　　CAPP系统也实在2002年实施的，实施后工艺人员利用系统可以完成对工艺过程的编制，为工时定额的确定等工艺技术准备工作。为了减少工艺设计人员对产品基本信息的重复建立，工艺部门的员工很早就希望能够建立CAPP与PDM的数据通道，将两个系统集成起来。

　　最近才上线的ERP系统也在渐渐得到了各部门的认可，最初出现的数据错误在经过一段时间的调整之后也逐步减少，为了进一步减少数据错误，减少各部门间由于手工录入数据产生的错误概率、重复劳动和各种环节的手工干预，将几个系统进行集成势在必行。

　　BOM是系统集成的核心

　　为了将这几个系统集成到一起，王涛将三个产品公司的工程师都请到了公司，再加上IT部门、研发部门、工艺部门、计划部门的几个员工组成了一个项目小组，主管信息化的副总李志宏任组长，王涛任副组长，具体负责整个项目。项目小组经过讨论认为，要将PDM、CAPP、ERP集成到一起，BOM（物料清单）是关键所在。

　　以BOM为主线组织的产品信息贯穿于企业生产的设计、工艺、采购、生产等整个生产活动的始终。企业各个业务部门都要依据统一的BOM格式组织数据并进行工作。BOM是接受客户定单、确定装配需要的可选件、计算累计提前期、编制生产与采购计划、配套领料、跟踪物流及生产过程、追溯任务来源、计算成本、投标报价、改进产品的三化工作（标准化、系列化、通用化）等都需要参照的重要文件。如果没有BOM，就无法制造出同样的产品，无法准确地将设计部门产生的数据和变更信息传送到制造部门，实现全局数据信息的统一。

　　在产品的整个生命周期中，主要存在3种不同形式的BOM：设计类物料清单(EBOM)﹑工艺类物料清单(PBOM)和制造类物料清单(MBOM)：

　　(1) 设计类物料清单EBOM：设计BOM是设计部门产生的数据，设计人员根据客户定单或设计要求进行产品设计，生成包括产品名称、产品结构、明细表、汇总表、产品使用说明书、装箱清单等信息，这些信息大部分包含在EBOM中。

　　(2) 工艺类物料清单PBOM：工艺设计部门以EBOM中的数据为依据，制定工艺计划、划分工场、工位、工序信息，详细设计工艺装配步骤，更改装配顺序，添加工艺虚拟件，增加工时等信息，修改后的装配树最终生成PBOM数据。PBOM主要包括了产品结构、工艺路线、工时定额、材料定额、装配工艺、零件工艺及机床和刀具、夹具、模具、量具等工装方面的信息。

　　在编制工艺计划时，除涉及设计的每一个细微之处外，同时还要涉及BOM中的主工作中心物料、材料物料、加工夹具物料、工装物料及辅料物料等。维护这些静态数据的准确性是保证生产按计划进行的前提。

　　(3) 制造类物料清单MBOM：生产部门使用MBOM来决定零件或最终产品的制造方法，决定领取的物料清单；产品成本核算部门利用MBOM中每个自制件或外购件的当前成本来确定最终产品的成本和对产品成本维护，有利于公司业务的报价与成本分析。

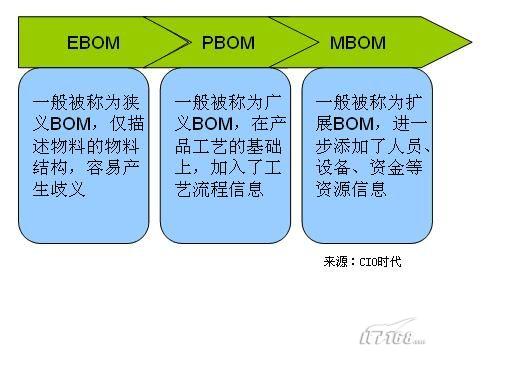

　　这三种BOM是层层递进的关系，使BOM的内涵不断扩展，从产品年结构到工艺路线，再到产品资源，三者的进化可以用如下图所示：

　　图一：EBOM、PBOM和MBOM进化关系

　　这么多种类的BOM，究竟如何协调各个BOM的关系呢？

　在PDM中建立PBOM进行集成

　　王涛等人经过认真分析认为：要解决PDM、CAPP、ERP系统集成的问题，首先必需明确EBOM与PBOM的关系及建立问题。EBOM作为产品工程设计管理中使用的数据结构，它重点描述的是产品设计中零件与零件之间的设计关系。产品工程设计时，技术开发部门按EBOM的思路进行工程设计的管理，EBOM是企业数据最源头的数据。而PBOM是工艺工程师根据工厂的加工水平和能力，对EBOM进行再设计而产生的。它用于工艺设计和生产制造管理，使用它可以明确地了解零件与零件之间的制造关系，跟踪零件是如何制造出来的，在哪里制造，由谁制造，用什么制造等信息。毫无疑问，EBOM是PDM中管理的重要数据对象之一，那么PBOM的建立是在ERP中建立还是在PDM亦或CAPP系统中建立，成了系统集成中第一个需要决策的问题。

　　王涛向专家进行了请教，并与各厂商顾问仔细讨论认为， PBOM在PDM中建立更具有合理性：

　　第一，PDM具有多视图功能，在PDM中建立PBOM具有理论基础。

　　第二，PDM具有强大的配置功能，支持企业系列化产品设计。公司产品系列化程度很高，一个新产品的设计往往要继承老产品80%以上的设计成果。对于这样一个产品设计模式，为了大大简化产品的数据组织，减少设计人员重复搭建产品结构树的工作，作为设计源头数据管理来说，最好的办法是采用配置管理。而如果企业实施了PDM的产品配置管理，那么意味着同一个产品在不同的配置状态下将对应着不同的产品结构。为了有效利用EBOM的配置信息，减少各个系统中的数据冗余，只有在PDM系统中建立PBOM数据才是最合理的选择。

　　第三，在PDM中建立PBOM数据，为EBOM及PBOM的联动更改提供了方便。
