RK3588 方案中 RK806 管理开机按键概述
RK3588
方案的开机按键由
RK806
管理，下面将详细介绍其相关结构及工作原理。
RK806
对
PWRON
按键的描述
Power on key. The internal pull - up resistance is about 45K to VCCA.
RK806
的
pin4
（
PWRON
）接开机按键。该脚内部有一个
45Kohm
电阻上拉到
VCCA
上。
•
关机情况下
：拉低该引脚 20ms
，如果电压满足开机条件就会开机。（注：
RK806 - 1
和
RK806 - 2
默认
20ms
）
•
开机状态下
：拉低 PWRON
会出短按、长按等中断给主控。如果拉低时间超过
6S
（
6S
、
8S
、
10S
、
12S
软件可选）会强制关机。
RK806 的 pin32 （ VDC ）相关说明
RK806
的
pin32
（
VDC
）是用来外接电源自动开机的，
VDC
脚的识别高电平为
0.8V
，推荐大于
1V
小于等于
VCCA
电压。当满足
(VCCAVCC1VCC2
大于
3.0V)
如果
VDC
检测到高电平，
RK806
就会开机，且当
VDC
为高期间
RK806
不能被关机（如果要做插适配器开机，需要给
VDC
脚做相关处理）。
RK806 开关机条件 VDC 开机流程
• VCCA
有电；
• VDC
脚高于
0.8V
，推荐值为
1.0V
左右；
• EXT_EN
输出高电平；
• VCCAVCC1VCC2
在
EXT_EN
输出高电平的
100mS
内电压超过
VB_LO_SEL
电压（
RK806 - 1/RK806 - 2
值是
3.0V
），否则不开机；
•
启动上电流程，各 DC/DC
，
LDO
按时序分别上电；
•
开机后，VDC
可以拉低或保持高电平，不影响开机状态。
Power Key 开机流程
• VCCA
有电；
• PWRON
脚电压从高电平（大于
VCCA
0.7
）拉到低电平（小于
VCCA0.3V
），时间超过
20ms (20/500msOTP
设
)
；
• EXT_EN
输出高电平；
• VCCAVCC1VCC2
在
EXT_EN
输出高电平的
100mS
内电压超过
3.0V
，否则不开机；
•
启动上电流程，各 DC/DC
，
LDO
按时序分别上电。
关机方式
• VCC9VCC1VCC2
电压低于欠压设定值
VB_UV_SEL
设置的电压；
• VCC9VCC1VCC2
电压低于欠压设定值
VB_LO_SEL
设置的电压，并且
VB_LO_ACT = 0
；
• I2C
或
SPI
命令写
DEV_OFF = 1
；
•
超温保护关机（140 /160
度）；
• PowerKey
长按超过
6
秒强制关机
(6/8/10/12
可配
)
。
RK3588 实际板型开机电路描述

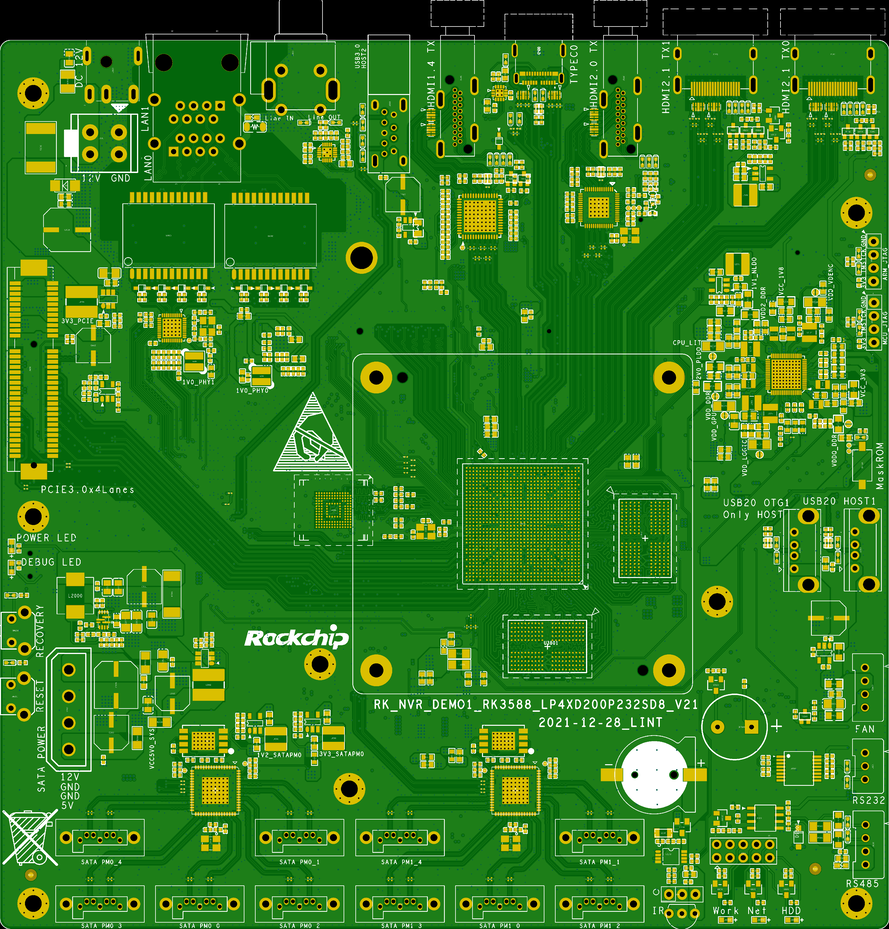

上图是 RK3588
实际板型，这个主板的开机电路我们简单描述如下：
1. 12V
直流插入后立即开机，因为这个经过电路处理之后给到
rk806
的
pin32
；
2.
当开机后短按开机按键（接到 rk806 pin4
），跳出关机界面，之后点击关机就走关机流程；
3.
当长按开机按键，rk806
直接掉电，即强制关机或者认为复位。
长按强制关机和复位的区别探讨
那么长按强制关机和复位有什么区别？看完下图之后就知道了。
