延时应用场景

之前的文章分享了分布式任务调度系统负载均衡方案：分布式任务调度系统分发及负载均衡实现方案。

一个完整的任务调度系统，对延时任务的支持必不可少。延时任务、延迟消息、延迟队列基本语境和实现类似，那么它有哪些适用场景呢？最常见的如：用户下单xx分钟内未付款订单自动取消，释放库存；订单发货后xx天自动确认收货；订单结束后xx天自动评价；用户注册后1min内触发xx动作等。


延时解决方案

延时作为常见的需求自然有众多解决方案，数据库轮询是最容易想到的一个方案，时间轮，小顶堆，有序链表，延时队列以及各类开源项目也是琳琅满目。了解每种解决方案的原理以及优缺点，可以帮助在生产中做好技术选型。

1.数据库轮询

最简单且容易想到的方案是后台启动定时脚本，定时轮询扫描数据库获取满足条件数据并处理，这种方案实现简单有效。

时间处理精度问题，linux系统crontab最小是1分钟，如果需要更细时间粒度可以通过脚本for{}无限循环轮询数据库，总执行时间为50秒，每次轮询后sleep10秒，类似操作可达成更小时间粒度。

此方案项目初级比较有效，但也有较多弊端：

  • 轮询粒度不好把控，轮询间隔时间过长影响精准度，过短又会产生大量不必要的数据库扫描，增加数据库压力；

  • 随着数据量增大此方案存在较大性能瓶颈；

  • 延时任务过多也会造成定时脚本不易维护。

2.延迟消息队列
2.1RabbitMQ队列

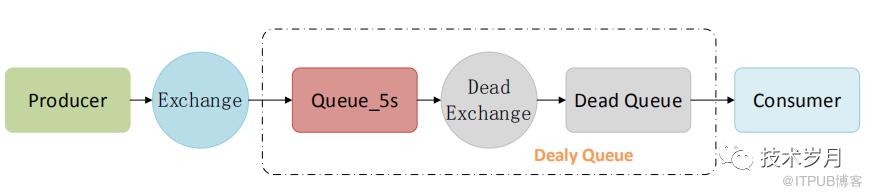

RabbitMQ本身不支持延时消息，但可通过死信队列及死信路由设置间接达成。

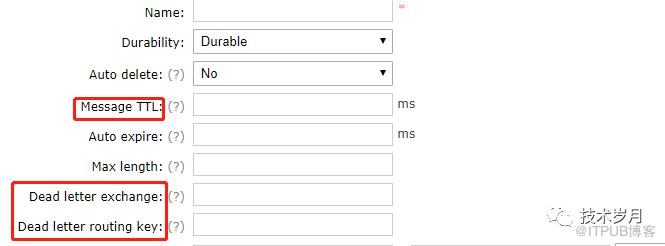

TTL(Time to live)分消息TTL和队列TTL，控制消息超时时间，消息在队列中生存时间一旦超过TTL设置时间即成为dead letter（死信），然后通过Dead letter exchange死信路由交换机来重新路由消息。

方案分析

利用成熟RabbitMQ消息组件，稳定、易扩展、支持分布式，消息支持持久化可靠性好。但消息的延时时间需要保持一致，死信队列还是先进先出，如果先进的队列由于未到执行时间会阻塞所有后入消息，因此一种延时时间需要建一套路由。

除死信队列方案外还有一些RabbitMQ的插件可以实现延时，具体可下载插件：

rabbitmq_delayed_message_exchange

2.2 RocketMQ

RocketMQ是支持延时消息的，且足够高效可靠，但延迟消息的时间不是任意时间，而是仅支持18个固定的时间段，这里不再赘述。


3.时间轮算法

时间轮算法是实现延时最常用的算法，这里重点介绍它的实现方案。

3.1实现原理

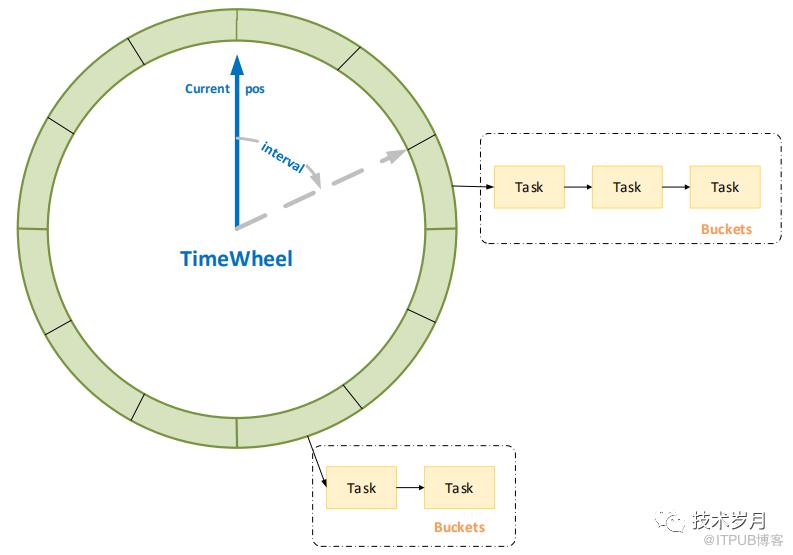

可以想象一个时钟的表盘，有一个指针绕着转动，每走一个格子称为一个刻度（时间间隔interval），表盘每个格子上挂载待执行任务列表（任务桶buckets），指针转动一圈总长度（bucketSize），这些元素构成一个时间轮。


如果刻度是1s，总长度是60s，那么转一圈就是1分钟，可以实现1分钟内的延时。要实现更长时间跨度，可将总长度设置更大，但这会造成占用内存过大，更多空转浪费资源。有两种优化方案，使用多层时间轮或多级时间轮。

  • 多层时间轮就是增加圈数circle，一圈代表60s，那么10圈就是10分钟。

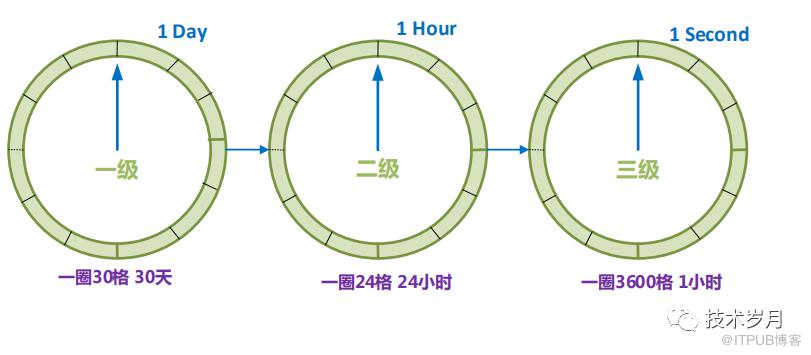

  • 多级时间轮可以想象成时钟的时针、分针、秒针，一级到达后执行二级，再到三级，直到满足执行任务。

3.2具体代码

定义时间轮结构如下：

type TimeWheel struct {    ticker       *time.Ticker      //ticker    interval     time.Duration     //time duration of moving one slot.    buckets      []*list.List      //bucket list    bucketSize   int               //total size of bucket    currentPos   int               //current position in buckets    callbackFunc func(interface{}) //execute func    stopChannel  chan bool         //stop the ticker channel}

定时器触发使用time.Ticker，它是Go自身实现的内置定时器，基于最小堆结构实现。Buckets存放任务列表，使用双向链表container/list结构，注意它非线程安全。

新建一个时间轮实例：

//create timewheel instancefunc New(interval time.Duration, bucketSize int, callbackFunc func(interface{})) (*TimeWheel, error) {    if interval <= 0 || bucketSize <= 0 || callbackFunc == nil {        return nil, errors.New("create timewheel instance fail")    }    tw := &TimeWheel{        interval:     interval,        buckets:      make([]*list.List, bucketSize),        bucketSize:   bucketSize,        currentPos:   0,        callbackFunc: callbackFunc,        stopChannel:  make(chan bool),    }    //init bucket,every bucket will have a list    for i := 0; i < bucketSize; i++ {        tw.buckets[i] = list.New()    }    return tw, nil}

定义任务Task结构体，并添加任务。为了构造多层时间轮，给任务添加circle代表该任务在第几圈。pos代表任务在当前表盘上的位置。

//define tasktype Task struct {    Id     interface{}   //task id global uniqueness    Data   interface{}   //data of task    Delay  time.Duration //delay time, 30 means after 30 second    Circle int           //task position in timewheel}//add taskfunc (tw *TimeWheel) AddTask(task *Task) {    delaySeconds := int(task.Delay.Seconds())    intervalSeconds := int(tw.interval.Seconds())    circle := int(delaySeconds / intervalSeconds / tw.bucketSize)    pos := int(tw.currentPos+delaySeconds/intervalSeconds) % tw.bucketSize    task.Circle = circle    tw.buckets[pos].PushBack(task)}

启动时间轮，每经过一刻度（这个刻度可以是1s、5s任意），做一次检查，如果当前格里有任务则取出执行，碰到多圈任务将circle-1。当指针走到末尾代表走完一圈，会重置再从头执行。

//start timewheelfunc (tw *TimeWheel) Start() {    //add ticker    tw.ticker = time.NewTicker(tw.interval)    //receive chan    go func() {        for {            select {            case <-tw.ticker.C: //reach a tick                log.Println("1 tick")                tw.tickHandler()            case <-tw.stopChannel: //true                tw.ticker.Stop() //stop the ticker                return            }        }    }()}//1 tick handlerfunc (tw *TimeWheel) tickHandler() {    bucket := tw.buckets[tw.currentPos]    for e := bucket.Front(); e != nil; {        task := e.Value.(*Task) //e.value is a task        if task.Circle > 0 {            task.Circle--            e = e.Next()            continue        }        //do task        go tw.callbackFunc(task.Data)        //remove e        next := e.Next()        bucket.Remove(e)        e = next    }    //finish 1 circle,reset    if tw.currentPos == tw.bucketSize-1 {        log.Println("new circle")        tw.currentPos = 0    } else {        tw.currentPos++    }}

测试时间轮一圈10s，间隔刻度1s，添加延时12s的延时任务，第13s后执行任务。

func TestTimeWheel(t *testing.T) {    tw, err := New(1*time.Second, 10, func(data interface{}) {        log.Println("do task", data)    })      if err != nil {        t.Error(err)    }       log.Println("start timewheel...")    tw.Start()    task := Task{Id: 1, Data: "test1", Delay: 12 * time.Second}    tw.AddTask(&task)    time.Sleep(20 * time.Second)}

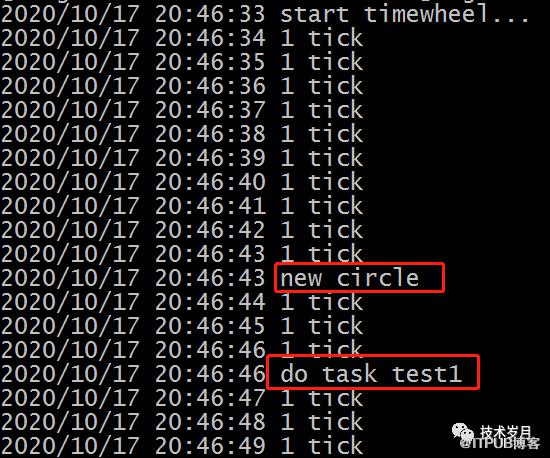

执行效果：

3.3 更多细节考虑
3.3.1 长时间跨度的解决方案

由于时间跨度越大轮子越大，会占用更多内存，所以可以考虑采用磁盘文件+内存时间轮相结合的方案。内存时间轮只加载1小时的任务，磁盘文件可以时间命名（2020101721代表2020年10月17日21:00-21:59:59所有延时任务），每小时一个文件，一天24个，一般情况不会保存太多文件。

3.3.2 内存时间轮的高可用性

因为采用内存时间轮，如果程序崩溃会导致数据丢失。将时间轮持久化保存成文件存储，到达时间后预加载到内存，程序崩溃、重启后也可以重新加载，文件保存可保障数据不会丢失，当然也可保存在redis或其他持久化存储中。

除内存时间轮外也可以直接使用redis的list结构替代container/list，redis的string结构保存时间轮当前指针。

考虑恢复时间轮后需要确认哪些未执行，那么可以在执行的时候记录成功执行日志或记录执行位置偏移。
考虑是否执行成功，按at least once语义可以再发送/执行一次，需要下游保障幂等。
3.3.3 任务执行方式
callback如果仅是发送消息等毫秒级完成还可以，如果是执行http/rpc调用且较慢将会拖垮整个延时任务系统，所以不要在callback做重任务，可以将到达延时的任务统一放到待发送MQ中，异步执行。
3.3.4 分布式集群任务分发
单个时间轮处理任务能力有限，任务量大可以对任务数据分片处理，开启多个时间轮并行处理。在任务添加时，根据Id取模或hash分片，保存在不同的时间轮文件中。如
2020101721_02020101721_12020101721_2 ...2020101721_9
每小时再分10个任务片，分别由10个时间轮加载。
3.4 方案分析

时间轮方案执行效率高，时间精度高，但内存时间轮重启或宕机后需要考虑持久化和消费标记，集群扩展实现也较复杂。

4.排序链表算法

要使用排序链表数据结构，最先想到的就是redis的sorted set结构，这里以redis有序集合为基础来实现延时。

4.1 实现原理

redis有序集合zset结构是一个有序链表，可以通过zadd向链表添加元素，并将其score设置为延时任务执行的时间戳，值设为任务id。然后通过zrange获取链表第一个元素（默认是score最小元素），通过判断score和当前时间大小，决定是否到达执行时间。

4.2 具体代码

按时间轮设计思想定义一个带定时器的结构体：

//define bucket tickertype BucketTicker struct {    Ticker       *time.Ticker    Interval     time.Duration    Name         string    CallbackFunc func(interface{}) bool}//new tickerfunc New(interval time.Duration, bucketName string, callbackFunc func(interface{}) bool) (*BucketTicker, error) {    if interval <= 0 || callbackFunc == nil {        return nil, errors.New("create bucket ticker instance fail")    }    bucket := &BucketTicker{        Interval:     interval,        Name:         bucketName,        CallbackFunc: callbackFunc,    }    return bucket, nil}

定义任务及添加方法，将任务的执行时间（当前时间+延时时间）和任务唯一Id存到zset结构中，将任务主体序列化存到kv结构（string）中。

//define tasktype Task struct {    Id        string        //task id global uniqueness    Data      interface{}   //data of task    Delay     time.Duration //delay time, 30 means after 30 second    Timestamp int}//add taskfunc (bucket *BucketTicker) AddTask(task *Task) error {    //task id and delay time in redis zset    timestamp := time.Now().Add(task.Delay).Unix()    err := redisclient.ZAdd(bucket.Name, int(timestamp), task.Id)    if err != nil {        return err    }    //task body in redis string    data, err := json.Marshal(task)    if err != nil {        return err    }    err = redisclient.Set(task.Id, string(data))    if err != nil {        return err    }    return nil}

启动定时器，每隔一个刻度，检查是否有满足执行时间的任务。间隔时间越长，可以减少与redis查询频率，但延时任务处理精度会降低。

func (bucket *BucketTicker) Start() {    timer := time.NewTicker(bucket.Interval) //interval    go func() {        for {            select {            case t := <-timer.C:                log.Println("1 tick")                bucket.tickHandler(t, bucket.Name)            }        }    }()}//tick handlerfunc (bucket *BucketTicker) tickHandler(currentTime time.Time, bucketName string) {    for {        task, err := getTask(bucketName)        if err != nil {            log.Println("error happen!", err)            return        }        if task == nil { //no task            return        }        //not arrival execution time        if task.Timestamp > int(currentTime.Unix()) {            return        }        //do task        taskDetail, err := getTaskDetail(task.Id)        if err != nil { //retry            log.Println("error happen!", err)            continue        }        //if callback success, remove finish task        if ok := bucket.CallbackFunc(taskDetail.Data); ok {            err = removeTask(bucketName, task.Id)            if err != nil {                continue            }        } else {            log.Println("error happen!", errors.New("callback error"))            continue //retry        }        return    }}

getTask()，getTaskDetail()和removeTask()分别执行Redis操作。

//get task from redis zsetfunc getTask(bucketName string) (*Task, error) {    value, err := redisclient.ZRangeFirst(bucketName) //ZRANGE key 0 0 WITHSCORES    if err != nil {        return nil, err    }    if value == nil {        return nil, nil    }    timestamp := int(value[0].(float64))    taskId := value[1].(string)    task := Task{        Id:        taskId,        Timestamp: timestamp,    }    return &task, nil}//get task detail by taskIdfunc getTaskDetail(taskId string) (*Task, error) {    v, err := redisclient.Get(taskId)    if err != nil {        return nil, err    }    if v == "" {        return nil, nil    }    task := Task{}    err = json.Unmarshal([]byte(v), &task)    if err != nil {        return nil, err    }    return &task, nil}//remove the taskfunc removeTask(bucketName string, taskId string) error {    err := redisclient.ZRem(bucketName, taskId)    if err != nil {        return err    }    err = redisclient.Del(taskId)    if err != nil {        return err    }    return nil}

编写测试用例测试，添加2个延时任务分别是延时5秒和延时8秒。

func TestRedisDelay(t *testing.T) {    delay, err := New(1*time.Second, "test", func(data interface{}) bool {        log.Println("do task ", data)        return true    })      if err != nil {        t.Error(err)    }       log.Println("start ticker...")    delay.Start()
    task1 := Task{Id: "1", Data: "task1", Delay: 5 * time.Second}    task2 := Task{Id: "2", Data: "task2", Delay: 8 * time.Second}    delay.AddTask(&task1)    delay.AddTask(&task2)    time.Sleep(10 * time.Second)}

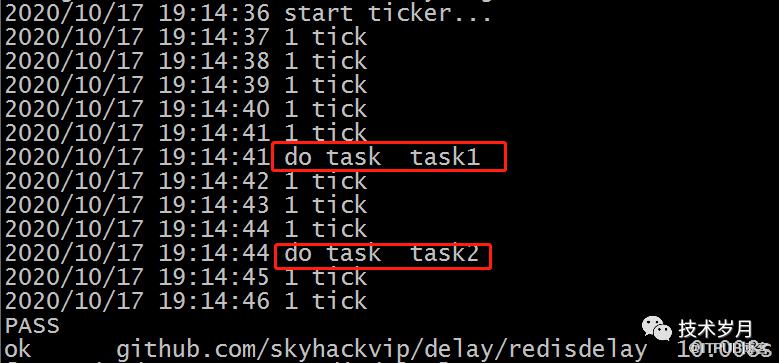

执行效果如下：

4.3 分布式集群任务分片

当有更多延时任务时，考虑存储多个bucket，每个bucket有自己的定时器，执行自己的任务列表。当有任务添加时，轮询加入不同bucket中。

4.4 方案分析

由于依赖比较成熟的组件redis，高可用程序挂掉重启后仍可继续处理，集群分片拓展也容易。但由于每次都取出数据比对score，会有频繁Redis IO操作，造成较大的资源浪费。

5.总结

延时方案方案除上述几种外还有最小堆的形式，文中提到的Go内置定时器即采用四叉堆结构，其实现原理与排序链表大同小异。

选择何种方案根据业务场景和业务规模而定。数据库轮询方案简单实用，在业务初期非常合适。延时队列方案实现简单，可以结合队列一起使用。当这些都不能满足业务时，再考虑自建延时系统，可以采用时间轮方案或有序链表方案。

文章相关代码请关注公众号 “技术岁月”，发送关键字“延时任务”获取。
