香蕉派 BPI-M2 Magic (BPi-M2M) 是banana pi团队最新推出的一块高效率的四核物联网开发板 ，使用全志R16芯片与A33芯片设计。
BPI-M2 Magic 基于四核ARM Cortex-A7 CPU 和 Mali400MP2 GPU, It also includes a variety of peripherals, BPI-M2 Magic 板载 512兆 DDR3，8G EMMC存储falsh,包括MIPI DSI 摄 像头，LVDS屏接口,一个标准 USB2.0 一个OTG 接口,板载AP6212 802.11 b/g/n wifi & BT4.0 无线蓝牙模块.
注意： 1,BPI-M2 Magic 没有 HDMI 接口，显示接口只有屏. 2,没有有线网络接口，网络只支持无线
BPI-M2 Magic 能支持 Android 系统, 并支持像 Debian, Ubuntu linux, Raspberry Pi 系统和其他的Linux系统. 支持1080P高清视频,40 PIN GPIO 与Raspberry Pi B+兼容
关键特性 [ edit ]
- Allwinner R16/A33 Quad Core ARM Cortex A7 CPU.
- 512MB DDR3 SDRAM.
- WiFi (AP6212) & Bluetooth onboard.
- 8G eMMC flash
- CSI camera interface
-
DSI display interface

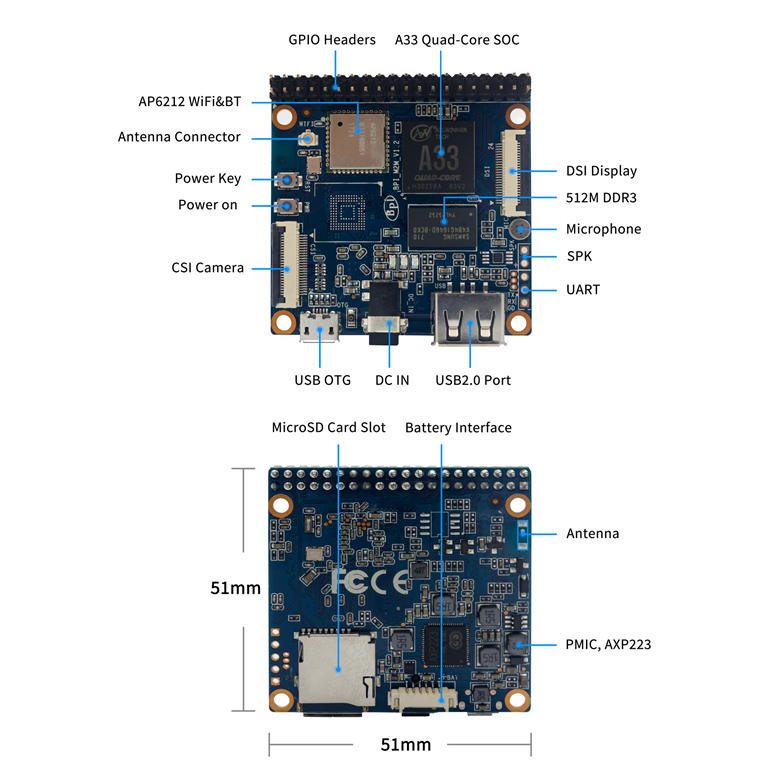

硬件接口示意图 [ edit ]
硬件规格 [ edit ]
| Banana Pi M2 Magic 开发板 | |
|---|---|
| CPU | Allwinner R16 ARM Cortex-A7 Quad-Core |
| GPU | PowerVR SGX544MP1 Comply with OpenGL ES 2.0 OpenCL 1x, DX9_3 |
| Memory | 512MB LPDDR3 (shared with GPU) |
| Storage | On Board 8GB eMMC Flash, Micro SD-Card slot. |
| Network | Wi-Fi 802.11 b/g/n (AP6212) + Bluetooth BT4.0 |
| Video Input(s) | A CSI input connector allows for the connection of a designed camera module |
| Video Output(s) | MIPI Display Serial Interface (DSI) for raw LCD Panel |
| Audio Input(s) | On board microphone |
| Audio Output(s) | 3.5mm jack |
| USB ports | USB 2.0 PORT (x1), USB OTG (x1) |
| Remote | Not IR Receiver |
| GPIO | 40 Pin Header : GPIO (x28) and Power (+5V, +3.3V and GND). Some of I/O Pin can be used for specific functions as UART, I2C, SPI or PWM |
| Switches | Reset, Power and U-boot |
| LED灯 | Power Status and 8P8C |
| 供电 | 5 volt @2A via DC Power and/or Micro USB (OTG) |
| 尺寸 & 重量 | 51x51mm, 48g |
| 支持系统 | Android and Linux |
