一、
方案
概述
智能 多链路 聚合 ， 是一种基于运营商无线链路的多网融合通信技术， 它为 人们在室外 / 移动 / 非固网场景，提供稳定、高带宽的无线传输，尤其适用于高清视频传输。 通过多个无线链路的聚合，极大提升无线网络带宽，实际聚合效率 85% 以上；同时，各无线链路互为热备，最大程度保障业务稳定，避免单网故障。 目前，随着 各地公安的 高清视频应用越来越普遍， 对实时应急作战指挥的要求进一步提升，智能聚合设备在现场指挥、车载应急作战等场景都有较多应用。
1. 产品外观

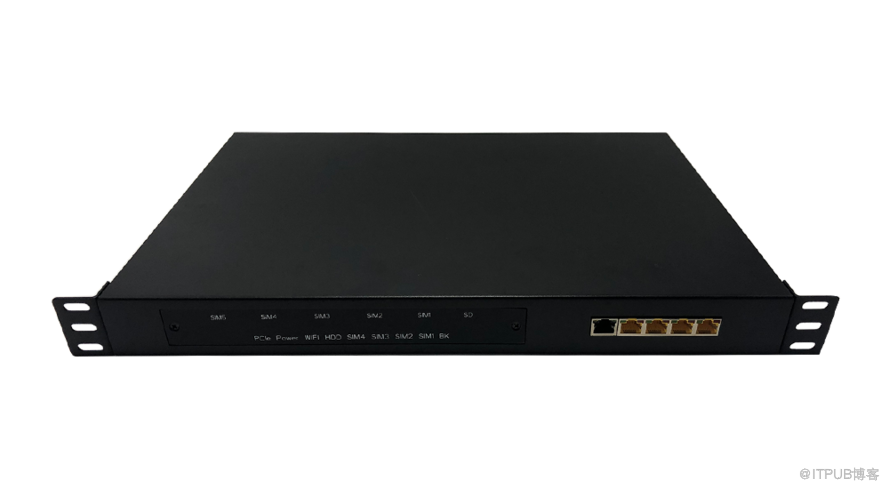

MNF-620 （机架式）

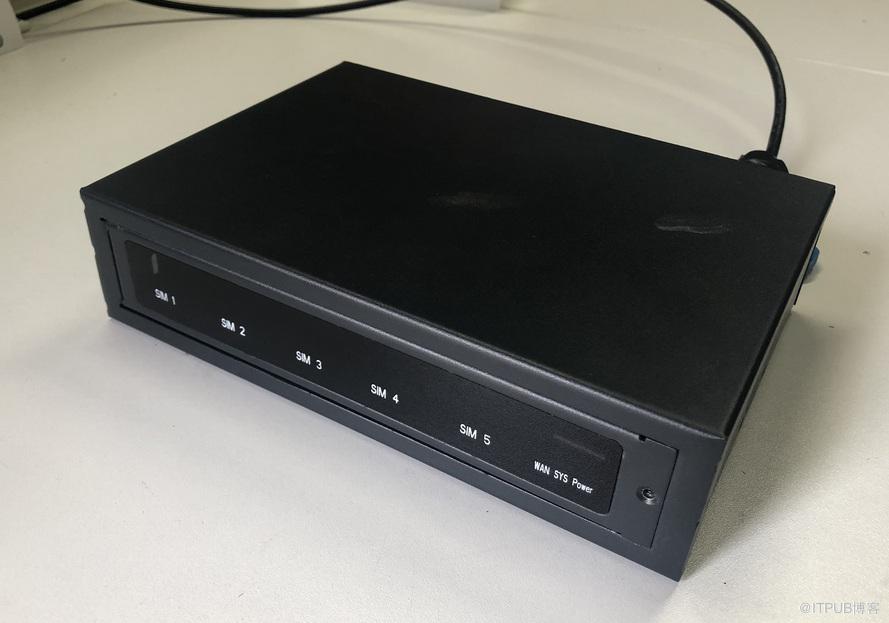

MNF-610 （便携式）
2. 产品功能参数
l MNF 系列产品 采用工业级主板及模组，稳定高效，满足实际应用环境要求。
l MNF-620 功能 参数表
|
产品型号 |
MNF-620 |
|
网络接口 |
1*10/100/1000Mbps WAN 口 4 *10/100/1000Mbps LAN 口 |
|
规格尺寸 |
428(w) × 300(d) × 44.5(h)mm 1U 机架式 |
|
LTE |
支持 FDD/TDD LTE FDD LTE ： B1/B3 TDD LTE ： B38/B39/B40/B41 UMTS ： B1 TD-SCDMA ： B34/B39 GSM/GPRS/EDGE ： 850/900/1800/1900MHz CDMA2000 ： 800MHz CDMA1x ： 800MHz |
|
WIFI |
支持 802.11 b/g/n 2.4G |
|
4G 模组接口 |
5 个 |
|
5G 模组接口（ 选配 ） |
1 个 |
|
内存 |
1G |
|
存储 flash |
8 G |
|
网络协议 |
- 支持 TCP/IP 、 UDP 、 FTP 、 HTTP 等 支持 DHCPserver/client/relay ， DNS client/proxy/relay ， NAT ， ARP 等 |
|
WAN 口链路聚合 |
支持 |
|
标准配置 |
5 个 4G 模组， WIFI |
|
电源 |
12VDC/220VAC 双电源； 最大功耗 30W |
|
工作温度 |
-2 0 °C ～ 75 °C |
|
管理和维护 |
Web 网管 ， 系统管理 ， 升级管理 ， 设备管理 ， SNMP(v1/v2c/v3) |
l MNF-610 功能 参数表
|
产品型号 |
MNF-610 |
|
网络接口 |
1*10/100/1000Mbps WAN 口 4 *10/100/1000Mbps LAN 口 |
|
规格尺寸 |
250 (w) × 160 (d) × 44.5(h)mm |
|
LTE |
支持 FDD/TDD LTE FDD LTE ： B1/B3 TDD LTE ： B38/B39/B40/B41 UMTS ： B1 TD-SCDMA ： B34/B39 GSM/GPRS/EDGE ： 850/900/1800/1900MHz CDMA2000 ： 800MHz CDMA1x ： 800MHz |
|
WIFI |
支持 802.11 b/g/n 2.4G |
|
4G 模组接口 |
5 个 |
|
5G 模组接口（预留） |
1 个，支持 5G 平滑升级 |
|
内存 |
1G |
|
存储 flash |
8 G |
|
网络协议 |
- 支持 TCP/IP 、 UDP 、 FTP 、 HTTP 等 支持 DHCPserver/client/relay ， DNS client/proxy/relay ， NAT ， ARP 等 |
|
WAN 口链路聚合 |
支持 |
|
标准配置 |
5 个 4G 模组， WIFI |
|
电源 |
12VDC 最大功耗 24W |
|
工作温度 |
-2 0 °C ～ 75 °C |
|
管理和维护 |
Web 网管 ， 系统管理 ， 升级管理 ， 设备管理 ， SNMP(v1/v2c/v3) |
3. 系统工作原理
· 用户数据（IP 报文）发送给聚合通信设备，设备收到用户报文后，将整个报文作为 一整块数据（payload ）进行加密，重新加上新的 IP 头（加密隧道的 IP 头，目的地址统一为聚合服务器的 IP 地址），通过多个物理通道同时发送给聚合服务器。
· 聚合服务器收到报文后，除去隧道 IP 包装，并对数据部分进行解密，得到用户原始的 IP 报 文，对用户 IP 报文重新排序，恢复用户原始的 IP 流，之后根据用户 IP 中的目的地址，按照正确的顺序发送给用户最终想要到达的服务器。
从原理上讲，多路聚合通信系统就是建立了一条加密隧道，同时这条隧道可由多个实际的物理通道组成。
使用本系统所带来的好处，也就是这条加密隧道所带来的两个优点：
· 安全 ：对所有的用户数据报文完全加密（包括用户报文的头部，IP 地址和端口，任何人截获 到隧道中的报文不仅无法恢复数据，而且不知道报文的真实地址），同时本系统对用户数据内容不做任何分析和处理，相当于 透传 ；
· 稳定快速 ：因为加密通道可以由多条实际的物理链路组成，数据流可以在多条链路上同时发送，起到了带宽叠加的作用；同时各链路为负荷分担、互为热备的关系，在室外无线应用的复杂环境下，最大程度避免了单通道业务中断问题，保障了业务稳定。
三、应用介绍及配置清单
1 、车载 应急指挥应用
通信 应急指挥 车 可作为 前指作战中心， 亦可作为作战单元，接受指挥中心统一调度， 其应用包括视频会议， 现场监控视频回传、 指挥调度等。 这就要求 通信 应急 指挥车 在室外环境，特别是车载移动场景， 有 较高 的上行带宽 ， 满足高清视频传输，同时对无线网络稳定性，有较高的需求 。通过使用智能聚合设备，满足了通信 应急 指挥车 的数据 传输要求。
优势：
ü 多个 无线 链路聚合，提供足够的上行带宽。
ü 车载移动环境下，无线传输高可靠性。
ü 多运营商网络融合，避免单运营商基站切换 / 信号劣化导致的中断风险。
拓扑如图所示：
2、 应急指挥箱配合应用
该应用场景，智能聚合设备与公安系统中广泛采用的单兵应急指挥箱配合使用，由于室外作战环境较复杂，各运营商各区域、地段网络覆盖情况不一，单一运营商网络很难满足应用需求。同时，在群体事件、人员密集区域，无线信道十分紧张，智能聚合设备可由几个运营商网络的多个链路获取信道资源，最大程度保障业务畅通。
优势：
ü 室外无线环境高适应性。
ü 多网融合，避免单网导致的中断风险。
ü 极大提高业务带宽，提升业务稳定性。
ü 抢信道能力强。
拓扑如图所示：
3 、 前指视频汇聚应用
前指现场，需要与下端多个单兵终端、后方指挥中心进行通信，需接入多路视频，对无线网络的带宽要求较高。依靠单卡 / 单网设备，很难满足应用要求，尤其在室外环境下，无线网络复杂多变，更难以保障带宽。该场景下使用智能聚合系统，提升无线网络带宽，保障业务应用。
优势：
ü 多 无线 链路聚合， 提升带宽， 保障终端业务稳定传输。
拓扑如图所示：
说明：此案例局方选择云端部署。该应用场景亦可私有化部署。
4 、配置清单
|
序号 |
产品名称 |
产品型号 |
产品规格 |
描述 |
|
1 |
智能聚合设备 |
MNF- 620 |
标准1U机架式 |
全兼容3G(WCDMA、TD-SCDMA、CDMA2000)、4G(TD-LTE、FDD-LTE)制式；5*4G 模组 ； 1* 5G模组 （ 选配 ） ；内存：1G；存储 flash：8G； 4*1000Mbps LAN口，1*1000Mbps WAN口， 支持WAN口聚合功能；支持 2.4GHz WIFI ，支持802.11b/g/n；220VAC/12VDC双电源。 |
|
2 |
智能聚合设备 |
MNF-610 |
250 (w)× 160 (d)×44.5(h)mm |
全兼容3G(WCDMA、TD-SCDMA、CDMA2000)、4G(TD-LTE、FDD-LTE)制式；5*4G 模组 ；预留5G模组接口，支持5G平滑升级；内存：1G；存储 flash：8G； 4*1000Mbps LAN口，1*1000Mbps WAN口， 支持WAN口聚合功能；支持 2.4GHz WIFI ，支持802.11b/g/n； |
|
3 |
平台 软件 |
XCMF |
|
平台软件 |
|
4 |
服务器 |
|
塔式/机架式 服务器 |
服务器系统预装：linux debian 9.0
服务器建议配置：
CPU 奔腾G5420 双核 3.8G ； 内存8G ； 硬盘80G ； GE网口 *2 2、 中型局（5-100台设备） CPU 至强处理器 内存 16 G ； 硬盘 80G ； GE网口 *2 3、 大型局（100台设备以上）
据项目情况配置。
|
