本文以飞凌 OKMX6UL L-S开发板为基础讲解，系统为 Linux ，一共总结了14个 iMX6ULL 小知识点，分三期完成。

iMX6 ULL 应用笔记目录 1.1 管脚复用的参数配置方法（PINMUX） 1.2 Windows下转换开机LOGO图片格式 1.3 8189es SDIO WIFI使用及测试 1.4 USB转串口芯片的支持（PL2303） 1.5 增加串口 1.6 串口配置DMA 1.7 L C D转LVDS模块 1.8 LCD转VGA模块 1.9 硬浮点运算 1.10 OTG修改模式 1.11 使用EC20模块实现4G-AP功能 1.12 SPI 转CAN接口 1.13 ADC接口 1.14 LCD的屏幕参数调整

注意：本应用笔记只是举例说明，如果飞凌iMX6ULL提供的软件版本更新之后，有些位置名称等内容可能会及时更新，修改方法参考下面修改。

注意：本应用笔记参照imx6ull-S-emmc-1024x600c7.dts 设备树基础上修改，其他屏幕设备树方法类似。

设备树说明（参考用户资料v1.0）：

菜单选项	eMMC版本对应设备树名称	NAND版本对应设备树名称
800x480cr7	imx6ull-S-emmc-800x480cr7.dts	imx6ull-S-gpmi-800x480cr7.dts
1280x800c10dot1	imx6ull-S-emmc-1280x800c10dot1.dts	imx6ull-S-gpmi-1280x800c10dot1.dts
1024x600c7	imx6ull-S-emmc-1024x600c7.dts	imx6ull-S-gpmi-1024x600c7.dts
800x600r8	imx6ull-S-emmc-800x600r8.dts	imx6ull-S-gpmi-800x600r8.dts
800x600r10dot4	imx6ull-S-emmc-800x600r10dot4.dts	imx6ull-S-gpmi-800x600r10dot4.dts
640x480r5dot6	imx6ull-S-emmc-640x480r5dot6.dts	imx6ull-S-gpmi-640x480r5dot6.dts
480x272r4dot3	imx6ull-S-emmc-480x272r4dot3.dts	imx6ull-S-gpmi-480x272r4dot3.dts
320x240r3dot5	imx6ull-S-emmc-320x240r3dot5.dts	imx6ull-S-gpmi-320x240r3dot5.dts

nand设备树包含与其对应的emmc设备树，大部分配置在emmc设备树中。

1.1 管脚复用的参数配置方法（PINMUX）

管脚复用所需要修改的文件位置：

arch/arm/boot/dts/imx6ull-pinfunc.h

#define MX6UL_PAD_LCD_DATA16__UA RT 7_DCE_TX 0x0158 0x03E4 0x0000 0x1 0x0 #define MX6UL_PAD_LCD_DATA17__UART7_DCE_RX 0x015C 0x03E8 0x0654 0x1 0x3

arch/arm/boot/dts/imx6ull-S-emmc-1024x600c7.dts

pinctrl_uart7: uart7_grp { fsl,pins = < MX6UL_PAD_LCD_DATA17__UART7_DCE_RX 0x1B0B1 MX6UL_PAD_LCD_DATA16__UART7_DCE_TX 0x1B0B1 >; };

配置说明：

mux_ctrl_ofs	pad_ctrl_ofs	sel_input_ofs	mux_mode	sel_input	pad_ctrl
0x0158	0x03E4	0x0000	0x1	0x0	0x1B0B1

相应参数的含义参考官方手册《 IMX 6ULLRM.pdf》，此处以LCD_DATA16为例：

1. 确定mux_ctrl寄存器地址和mux_mod值。(p1631)

其中mux_ctrl_ofs 为0x0158，mux_mode为ATL1。（注意：此处配置的是MUX_CTL，请区别于PAD_CTL）

2. 确定pad_ctrl寄存器地址和pad_ctl值。

其中pad_ctrl_ofs为0x03E4，pad_ctrl 为0x1b0b1。（注意：此处配置的是PAD_CTL，请区别于MUX_CTL，pad_ctrl值根据使用需要配置）

3. 确定sel_input寄存器的地址和sel_input的值。

由于没有与LCD_DATA16对应的sel_input_ofs和sel_input值，只需要填0即可，sel_input_ofs为0x000，sel_input为0。（注意：上图只是UART7_RTS参考，相应数据位置参考箭头指向即可）

1.2 Windows下转换开机LOGO图片格式

参考屏幕对应的分辨率：（默认7寸1024x600）

屏幕	分辨率
7寸	800x480
7寸	1024x600
8寸	800x600

注意前提已经得到相应尺寸的logo.jpg图片，之后使用以下软件转换LOGO的位深及格式。

Windows更改方法：（工具提供软件FSResizer43.zip）

1. 运行箭头指向的软件。

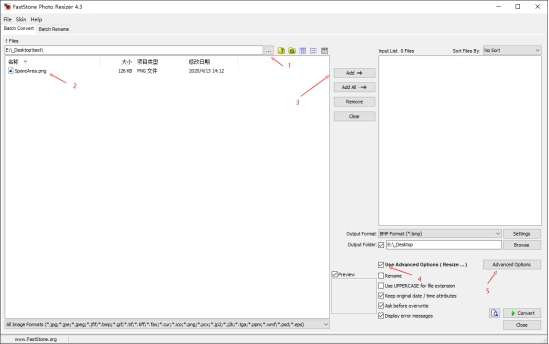

2. 按照步骤配置前5步：

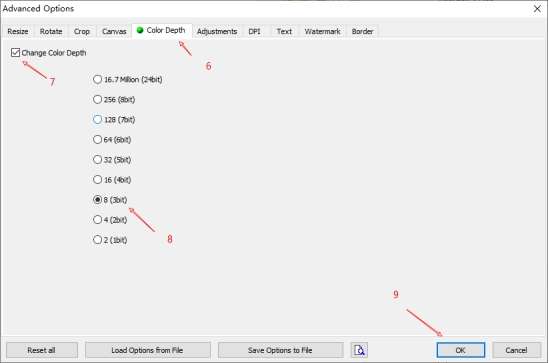

3. 接着选择位深为8bit：

最后配置导出位置及格式：

按照烧写过程，可将图片重新命名为logo.bmp替换烧录工具中的logo.bmp文件，即可替换出厂Logo图片。

1.3 8189es SDIO WIFI使用及测试

SDIO WIFI无线局域模组是选配模块。如若有需求，请联系飞凌嵌入式销售人员。 i.MX6ULL 支持飞凌提供的8189es模块。连接方法如图：

使用之前需要修改替换设备树。采用的是arch/arm/boot/dts/imx6ull-14x14-evk.dts由：

&usdhc1 {
cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW>;
};

修改为：

&usdhc1 {
/*  cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW>; */
nonremovable;
};

编译并替换为此设备树。

SDIO WIFI功能测试步骤：

步骤1：开发板断电，连接好飞凌的SDIO WIFI到飞凌开发板的SDIO 接口，正确安装如上图。

步骤2：开发板上电，启动Linux系统，默认插入之后，模块会自动加载，如果模块没自动加载，请确保已经卸载之后，手动加载。

root@fl-imx6ull:~# insmod /lib/modules/$(uname -r)/kernel/drivers/net/wireless/realtek/rtl8189ES/8189es.ko

查看加载驱动：

root@fl-imx6ull:~# lsmod

出现如下信息，表示模块和驱动匹配成功

Module                  Size  Used by
8189es                885053  0

步骤3：执行下面的命令，检测开发板wifi网卡状况，路由器使用wpa加密。

root@fl-imx6ull:~# ifconfig wlan0
wlan0     Link encap:Ethernet  HWaddr A0:F4:59:73:22:C6
          BROADCAST MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

步骤4：关闭以太网卡，命令如下。

root@fl-imx6ull:~# ifconfig eth0 down
root@fl-imx6ull:~# ifconfig eth1 down

步骤5：启动SDIO WIFI，命令如下。

root@fl-imx6ull:~# ifconfig wlan0 up

步骤6：使用SDIO WIFI扫描无线网络设备，命令如下。

root@fl-imx6ull:~# iwlist wlan0 scan
wlan0     Scan completed :
          Cell 01 - Address: 4C:E9:E4:B8:65:6A
                    ESSID:"forlinx"
                    Protocol:IEEE 802.11bgn
                    Mode:Master
                    Frequency:2.412 GHz (Channel 1)
                    Encryption key:on
                    Bit Rates:300 Mb/s
                    Extra:wpa_ie=dd160050f20101000050f20401000050f20401000050f202
                    IE: WPA Version 1
                        Group Cipher : CCMP
                        Pairwise Ciphers (1) : CCMP
                        Authentication Suites (1) : PSK
                    Extra:
                    IE: IEEE 802.11i/WPA2 Version 1
                        Group Cipher : CCMP
                        Pairwise Ciphers (1) : CCMP
                        Authentication Suites (1) : PSK
                    Quality=68/100  Signal level=42/100
                    Extra:fm=0001

步骤7：设置SDIO WIFI的ESSID。（此步骤可以省略）

root@fl-imx6ull:~# iwconfig wlan0 essid frolinx
RTL871X: set ssid [frolinx] fw_state=0x00000008

步骤8：生成wpa密码，wpa_passphrase命令从标准输入读取明文，执行命令后占用终端等待明文输入。

 root@fl-imx6ull:~# wpa_passphrase "forlinx"  > wpa.conf
xxx

xxx为输入明文密码，回车结束后自动保存到wpa.conf。

步骤9：连接路由器，命令如下。

 root@fl-imx6ull:~# wpa_supplicant -Dwext -cwpa.conf -iwlan0 &
[1] 599
root@fl-imx6ull:~# Successfully initialized wpa_suppRTL871X: set bssid:00:00:00:00:00:00
licant
rfkill: Cannot open RFKILRTL871X: set ssid [g▒isQ▒J▒)ͺ▒▒▒▒F|▒T▒▒vZ.c3▒ɚ▒] fw_state=0x00000008
L control device
ioctl[SIOCSIWAP]: Operation not permitted
ioctl[SIOCGIWSCAN]: Resource temporarily unavailable
ioctl[SIOCGIWSCAN]: Resource temporarily unavailable
RTL871X: indicate disassoc
wlan0: Trying to associate with 04:d7:a5:84:fa:40 (SSID='forlinx'RTL871X: set ssid [forlinx] fw_state=0x00000008
 freq=2437 MHz)
RTL871X: set bssid:04:d7:a5:84:fa:40
RTL871X: start auth
RTL871X: auth success, start assoc
RTL871X: assoc success
RTL871X: recv eapol packet
IPv6: ADDRCONF(NETDEV_CHANGE): wlan0: link becomes ready
wlan0: Associated with 04:d7:a5:84:fa:40
RTL871X: send eapol packet
RTL871X: recv eapol packet
RTL871X: send eapol packet
RTL871X: set pairwise key camid:4, addr:04:d7:a5:84:fa:40, kid:0, type:AES
wlan0: WPA: Key negotiation complRTL871X: set group key camid:5, addr:04:d7:a5:84:fa:40, kid:2, type:AES
eted with 04:d7:a5:84:fa:40 [PTK=CCMP GTK=CCMP]
wlan0: CTRL-EVENT-CONNECTED - Connection to 04:d7:a5:84:fa:40 completed [id=0 id_str=]

如果出现wifi模块连接失败，重连路由器前，需要采用ps查看是否存在wpa_supplicant -Dwext -cwpa.conf -iwlan0进程。如果存在，将此进程kill掉之后，再连接路由器。

步骤10：自动ip地址分配dhcp，命令如下。

  root@fl-imx6ull:~# udhcpc -iwlan0
udhcpc (v1.24.1) started
Sending discover...
Sending select for 192.168.5.94...
Lease of 192.168.5.94 obtained, lease time 36000
/etc/udhcpc.d/50default: Adding DNS 222.222.202.202
/etc/udhcpc.d/50default: Adding DNS 222.222.222.222

步骤11：ping ip或者域名，命令如下。

root@fl-imx6ull:~# ping www.forlinx.com
PING www.forlinx.com (211.149.226.120): 56 data bytes
64 bytes from 211.149.226.120: seq=0 ttl=51 time=63.650 ms
64 bytes from 211.149.226.120: seq=1 ttl=51 time=59.575 ms
64 bytes from 211.149.226.120: seq=2 ttl=51 time=54.193 ms
64 bytes from 211.149.226.120: seq=3 ttl=51 time=114.156 ms
64 bytes from 211.149.226.120: seq=4 ttl=51 time=206.920 ms
^C
--- www.forlinx.com ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 54.193/99.698/206.920 ms

步骤12：卸载已经加入内核的模块。

 root@fl-imx6ull:~# rmmod 8189es
RTL871X: module exit start
RTL871X: indicate disassoc
wlan0: CTRL-EVENT-DISCONNECTED bssid=04:d7:a5:84:fa:40 reason=3 locally_generated=1
RTL871X: rtw_ndev_uninit(wlan0) if1
RTL871X: rtw_cmd_thread: DriverStopped(True) SurpriseRemoved(False) break at line 564
RTL871X: rtw_dev_unload: driver not in IPS
RTL871X: module exit success

如果采用wep加密方式路由器连接时，采用如下命令：

设置essid：

 root@fl-imx6ull:~# iwconfig wlan0 essid “devnet”

设置路由器访问密码：

root@fl-imx6ull:~# iwconfig wlan0 key “1234567890”

之后动态分配IP或静态设置IP与网关均可。

注意：

1. 本小节中是一个SDIO WIFI连接路由的示例。由于网络环境的不同，所以在您做本实验时，请根据实际情况进行设置。
