本篇主要介绍DMDSC的共享磁盘创建、集群搭建，以及添加备库做故障切换的测试；

首先总结一下DSC的实现原理以及搭建过程中需要注意的地方，然后列出主备切换相关的结论。

一、DSC 集群实现原理

DMDSC 是一个共享存储的数据库集群系统。多个数据库实例同时访问、修改同一个数据库，因此必然带来了全局并发问题。DMDSC 集群基于单节点数据库管理系统之上，改造了 Buffer 缓冲区、事务系统、封锁系统和日志系统等，来适应共享存储集群节点间的全局并发访问控制要求。同时，引入缓存交换技术，提升数据在节点间的传递效率。

DMDSC 集群是一个多实例、单数据库的系统。多个数据库实例可以同时访问、修改同一个数据库的数据。用户可以登录集群中的任意一个数据库实例，获得完整的数据库服务。数据文件、控制文件在集群系统中只有一份，不论有几个节点，这些节点都平等地使用这些文件。各个节点有自己独立的联机日志和归档日志。这些文件就保存在共享存储上。

DMDSC 集群得以实现的重要基础就是共享存储。DM 支持的共享存储有两种：裸设备和DMASM。这两种存储的区别在于后者在前者的基础上，部署并使用了 DMASM 文件系统。为了方便对裸设备上的磁盘或文件进行管理，推荐用户使用后者。DMDSC 集群主要由数据库和数据库实例、共享存储、本地存储、通信网络、以及集群控制软件 DMCSS 组成。

部署注意事项：

1.DMASM 的两个节点分别配置 dmdcr.ini，dmdcr_path 相同，dmasvrmal.ini 文件内容也相同，

dmdcr_seqo 分别为 0 和 1。

2.注册，初始化实例，绑定磁盘等都在一台机器上完成，配置文件也在一个节点写好发送过去进行修改。

3.绑定磁盘的所属用户是dmdba，尽量不要使用root用户绑定。

二、主备切换总结

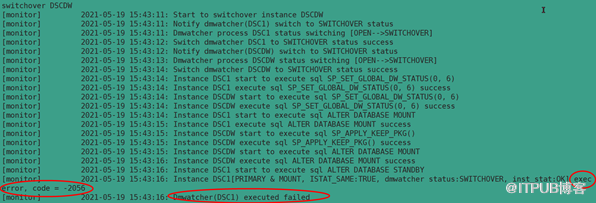

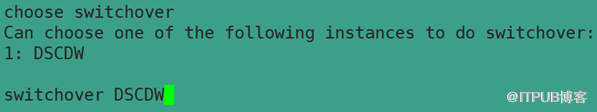

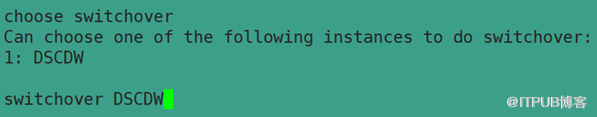

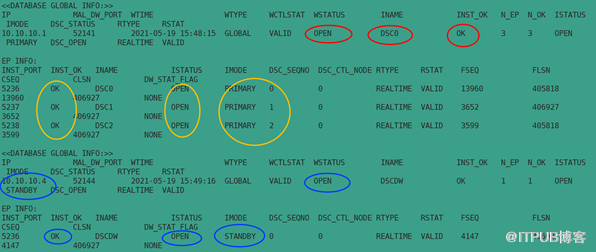

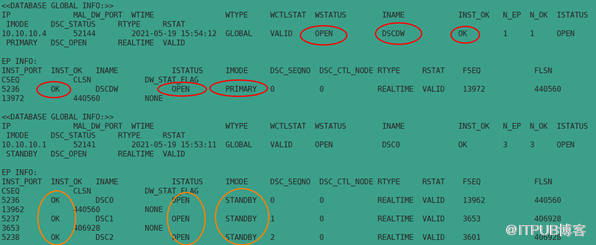

1、在dsc+dw整个集群正常状态下，可以通过switchover来进行主备切换，但切换的前提是dsc集群的控制节点必须是0号节点。

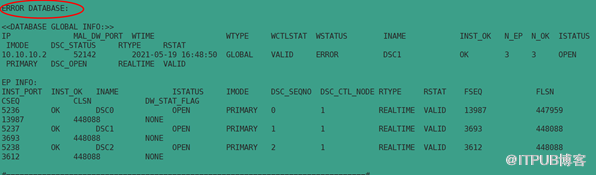

2、 dsc+dw集群中，dsc任何一个节点或多个节点故障（包括控制节点故障，dw备库和dsc某几个节点同时故障），只要dsc集群内还有至少一个正常节点，dsc集群都可以正常使用。故障节点恢复后会自动加入集群，提供服务，dw节点恢复后会自动同步故障期间主库上的数据。

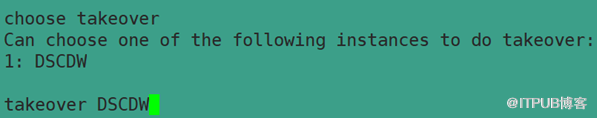

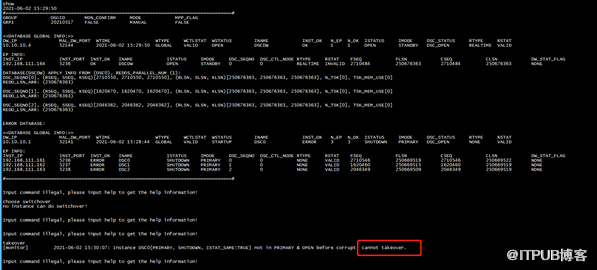

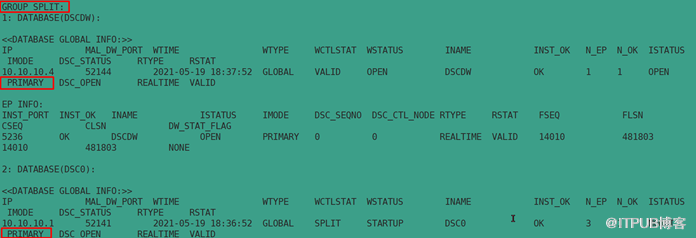

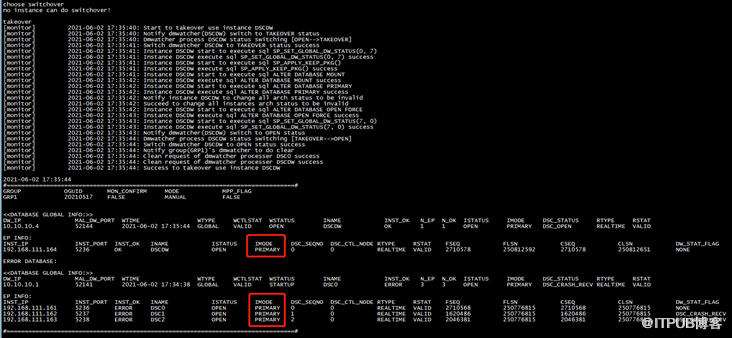

3、当dsc集群所有节点故障时，如果要将备库切换为主库，需使用takeover进行切换。如果归档不是强一致性模式，切换后dsc恢复会引发组分裂。因此建议要使用<实时归档+强一致性>的主备模式。切换时已提交的事务不会丢失（前提是强一致性模式），切换后dw变为主库，可以正常提供服务。当dsc集群数据库服务恢复正常后，dm系统会自动将dsc集群作为备库加入到整个dsc+dw集群中，并从主库上同步故障期间的数据，数据同步完成后，可以执行switchover将dsc集群切换为主库。

接下来是详细的集群部署过程，以及主备切换的不同场景测试

1. DSC集群搭建

这里准备两台机器做DSC集群，首先将两台机器都关机，准备创建共享盘。

主机	IP 地址	实例名	操作系统	实例端口	MAL_PORT
db1	外部⽹络： 192.168.93.101 内部⽹络： 172.16.1.81	DSC0	CentOS7	5236	8330
db2	外部⽹络： 192.168.93.102 内部⽹络： 172.16.1.82	DSC1	CentOS7	5236	8330

1.1 创建一块虚拟磁盘

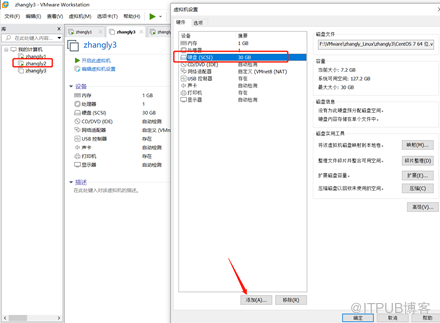

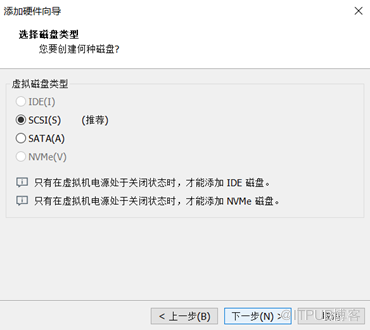

点击添加，选择SCSI磁盘类型

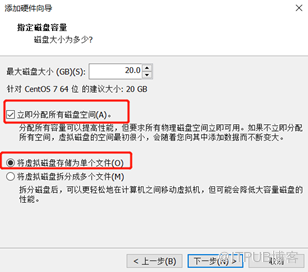

新建虚拟磁盘

至此，磁盘准备完成。

1.2 将虚拟磁盘改为共享盘

在虚拟机关闭的情况下，修改配置文件（ 位于虚拟机目录下的一个 .vmx文件），

在最后一行添加如下两行：

disk.locking="FALSE"

scsi0:1.SharedBus="Virtual"

解释：

disk.locking="FALSE" 取消这块硬盘被当前虚拟机的锁定，使其他虚拟机也可以同时加载这块盘；

scsi0:1.SharedBus="Virtual" 这里的 0:1 要和上面新增的一块盘对应的序号一致。

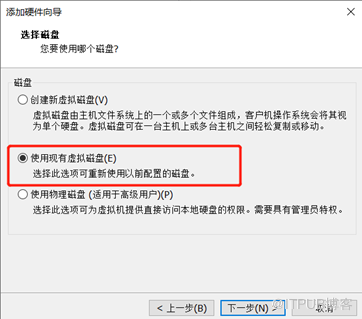

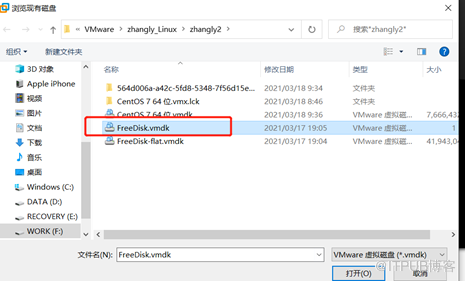

两台机器的配置文件都要这么改，改完以后，将上面创建的盘加到主机2上面来：

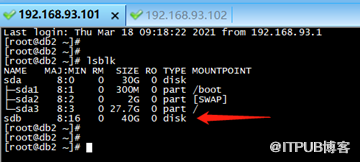

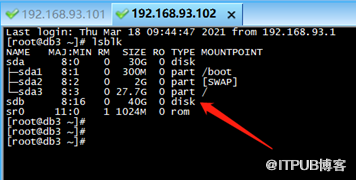

添加后，开启两台机器，输入 lsblk 都可以看到新增盘sdb

1.3 共享盘做分区

在服务器1上操作：

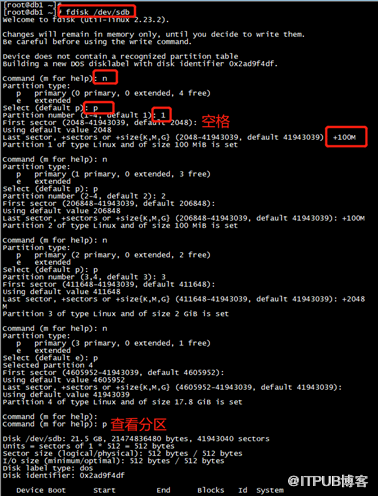

对共享磁盘划分

1) 输入 fdisk /dev/sdb

2) 依次输入 n → p → 1 →回车 → +100M →回车，完成第一块磁盘划分

3) 依次输入 n → p → 2 →回车 → +100M →回车，完成第二块磁盘划分

4) 依次输入 n → p → 3 → 回车→ +2048M→回车，完成第三块磁盘划分

5) 依次输入 n → p → 4 → 回车→回车→回车，完成第四块磁盘划分

接着查看分区、并保存

识别分区

[root@db1 ~]# partprobe /dev/sdb

6) 编辑/etc/udev/rules.d/60-raw.rules 文件，增加以下语句：

vi /etc/udev/rules.d/60-raw.rules

ACTION=="add", KERNEL=="sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"

ACTION=="add", KERNEL=="sdb2", RUN+="/bin/raw /dev/raw/raw2 %N"

ACTION=="add", KERNEL=="sdb3", RUN+="/bin/raw /dev/raw/raw3 %N"

ACTION=="add", KERNEL=="sdb4", RUN+="/bin/raw /dev/raw/raw4 %N"

ACTION=="add", KERNEL=="raw[1-4]", OWNER=" dmdba", GROUP=" dinstall", MODE="660"

保存，退出

7）裸设备绑定

[root@db1 ~]# /sbin/udevadm trigger --type=devices --action=change

或者

[root@db1 ~]# /sbin/udevadm control --reload

查看绑定信息

[root@db1 ~]# partprobe /dev/sdb

[root@db1 ~]# raw -qa

查看裸设备大小

[root@db1 ~]# blockdev --getsize64 /dev/raw/raw1

服务器2上操作：

#识别分区

[root@db1 ~]# partprobe /dev/sdb

#增加配置文件

[root@db1 ~]# vi /etc/udev/rules.d/60-raw.rules

ACTION=="add", KERNEL=="sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"

ACTION=="add", KERNEL=="sdb2", RUN+="/bin/raw /dev/raw/raw2 %N"

ACTION=="add", KERNEL=="sdb3", RUN+="/bin/raw /dev/raw/raw3 %N"

ACTION=="add", KERNEL=="sdb4", RUN+="/bin/raw /dev/raw/raw4 %N"

ACTION=="add", KERNEL=="raw[1-4]", OWNER=" dmdba", GROUP=" dinstall", MODE="660"

保存，退出

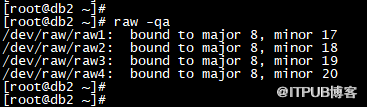

查看绑定信息

[root@db1 ~]# raw -qa

查看裸设备大小

[root@db1 ~]# blockdev --getsize64 /dev/raw/raw1

2.DSC集群配置

主机	IP 地址	实例名	操作系统	实例端口	MAL_PORT
db1	外部⽹络： 192.168.93.101 内部⽹络： 172.16.1.81	DSC0	CentOS7	5236	8330
db2	外部⽹络： 192.168.93.102 内部⽹络： 172.16.1.82	DSC1	CentOS7	5236	8330

2.1准备 dmdcr_cfg.ini 配置文件

前提准备：两个节点都安装了DM8软件，但不用初始化实例。

DM8安装目录： /home/dmdba/dmdbms

实例数据目录： /home/data/

[root@db1 home]# mkdir -p /home/data/

[root@db1 home]# chown -R dmdba:dinstall /home/data

[root@db1 home]# su – dmdba

[dmdba@db1 ~]$ cd /home/data

创建配置文件：使用 dmdba用户在 /home/data/ 下创建文件dmdcr_cfg.ini，

只需要在dsc1主节点上配置。

后续DMASMCMD工具执行 init 语句会使用到。

需要根据实际环境修改IP配置为rac节点的IP，其他内容可以保持不变。

注：不同节点服务器间对应的DCR_EP_PORT端口可以相同，但是两个服务器配的ASM的DCR_EP_SHM_KEY不能相同。

配置文件内容如下

[dmdba@db1 data]$ vi dmdcr_cfg.ini

DCR_N_GRP = 3

DCR_VTD_PATH = /dev/raw/raw2

DCR_OGUID = 63635

[GRP]

DCR_GRP_TYPE = CSS

DCR_GRP_NAME = GRP_CSS

DCR_GRP_N_EP = 2

DCR_GRP_DSKCHK_CNT = 60

[GRP_CSS]

DCR_EP_NAME = CSS0

DCR_EP_HOST = 172.16.1.81

DCR_EP_PORT = 9340

[GRP_CSS]

DCR_EP_NAME = CSS1

DCR_EP_HOST = 172.16.1.82

DCR_EP_PORT = 9341

[GRP]

DCR_GRP_TYPE = ASM

DCR_GRP_NAME = GRP_ASM

DCR_GRP_N_EP = 2

DCR_GRP_DSKCHK_CNT = 60

[GRP_ASM]

DCR_EP_NAME = ASM0

DCR_EP_SHM_KEY = 93360

DCR_EP_SHM_SIZE = 20

DCR_EP_HOST = 192.168.93.101

DCR_EP_PORT = 9350

DCR_EP_ASM_LOAD_PATH = /dev/raw

[GRP_ASM]

DCR_EP_NAME = ASM1

DCR_EP_SHM_KEY = 93361

DCR_EP_SHM_SIZE = 20

DCR_EP_HOST = 192.168.93.102

DCR_EP_PORT = 9351

DCR_EP_ASM_LOAD_PATH = /dev/raw

[GRP]

DCR_GRP_TYPE = DB

DCR_GRP_NAME = GRP_DSC

DCR_GRP_N_EP = 2

DCR_GRP_DSKCHK_CNT = 60

[GRP_DSC]

DCR_EP_NAME = DSC0

DCR_EP_SEQNO = 0

DCR_EP_PORT = 5236

DCR_CHECK_PORT = 9740

[GRP_DSC]

DCR_EP_NAME = DSC1

DCR_EP_SEQNO = 1

DCR_EP_PORT = 5236

DCR_CHECK_PORT = 9741

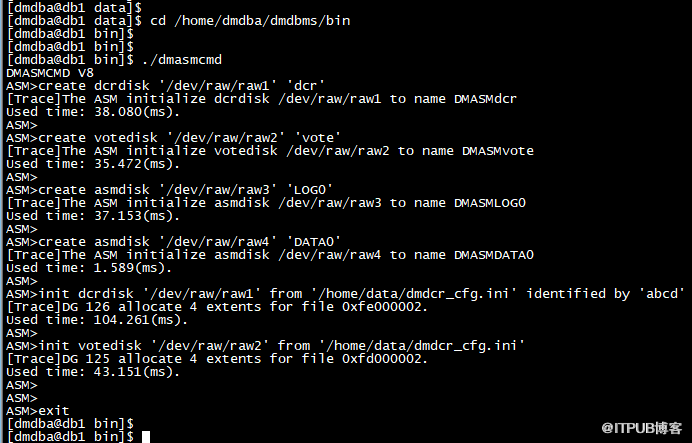

2.2使用DMASMCMD工具初始化

注：只在一台机器上执行即可，此处 dmdcr_cfg.ini 配置文件在主节点上，所以就在主节点完成以下操作：

进入安装目录 /bin

[dmdba@db1 data]$ cd /home/dmdba/dmdbms/bin

[dmdba@db1 bin]$ ./dmasmcmd

依次执行下面几句：

create dcrdisk '/dev/raw/raw1' 'dcr'

create votedisk '/dev/raw/raw2' 'vote'

create asmdisk '/dev/raw/raw3' 'LOG0'

create asmdisk '/dev/raw/raw4' 'DATA0'

init dcrdisk '/dev/raw/raw1' from '/home/data/dmdcr_cfg.ini' identified by 'abcd'

init votedisk '/dev/raw/raw2' from '/home/data/dmdcr_cfg.ini'

2.3配置 dmasvrmal.ini文件

同样是dmdba用户，目录 /home/data/

先在主节点新增 dmasvrmal.ini，然后scp传到节点2上：

[dmdba@db1 bin]$ cd /home/data/

[dmdba@db1 data]$ vi dmasvrmal.ini

[MAL_INST1]

MAL_INST_NAME = ASM0

MAL_HOST = 172.16.1.81

MAL_PORT = 7230

[MAL_INST2]

MAL_INST_NAME = ASM1

MAL_HOST = 172.16.1.82

MAL_PORT = 7231

#传输文件：

[dmdba@db1 data]$ scp dmasvrmal.ini dmdba@192.168.93.102:/home/data

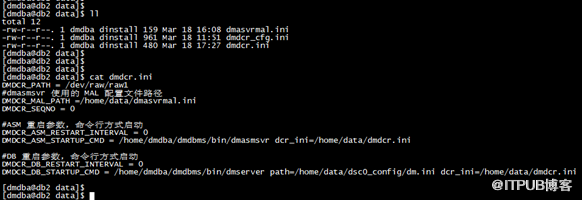

2.4 配置dmdcr.ini文件

两个节点都要配置，dmdcr_seqo 分别为 0 和 1，保存到/home/data 目录下面。

此处配置为不会自动拉起，需要手动执行启动 asm 与 server 操作，方便在控制台查看节点信息，部署成功后可配置为自动拉起，注册服务。

节点1 192.168.93.101

[dmdba@db1 bin]$ cd /home/data/

[dmdba@db1 data]$ vi dmdcr.ini

DMDCR_PATH=/dev/raw/raw1

#dmasmsvr使用的 MAL 配置文件路径

DMDCR_MAL_PATH=/home/data/dmasvrmal.ini

DMDCR_SEQNO = 0

#ASM 重启参数，命令行方式启动

DMDCR_ASM_RESTART_INTERVAL = 0

DMDCR_ASM_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmasmsvr dcr_ini=/home/data/dmdcr.ini

#DB 重启参数，命令行方式启动

DMDCR_DB_RESTART_INTERVAL = 0

DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver path=/home/data/dsc0_config/dm.ini dcr_ini=/home/data/dmdcr.ini

节点2 192.168.93.102

[dmdba@db1 bin]$ cd /home/data/

[dmdba@db1 data]$ vi dmdcr.ini

DMDCR_PATH=/dev/raw/raw1

#dmasmsvr使用的 MAL 配置文件路径

DMDCR_MAL_PATH=/home/data/dmasvrmal.ini

DMDCR_SEQNO = 1

#ASM 重启参数，命令行方式启动

DMDCR_ASM_RESTART_INTERVAL = 0

DMDCR_ASM_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmasmsvr dcr_ini=/home/data/dmdcr.ini

#DB 重启参数，命令行方式启动

DMDCR_DB_RESTART_INTERVAL = 0

DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver path=/home/data/dsc1_config/dm.ini dcr_ini=/home/data/dmdcr.ini

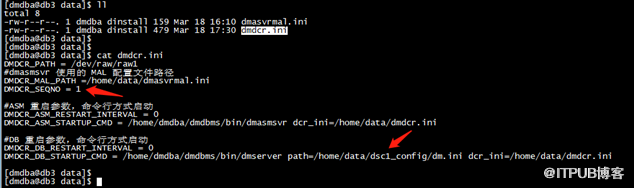

注意：需要改两个地方： DMDCR_SEQNO = 1 和 path=/home/data/dsc1_config

2.5启动DMCSS和DMASM服务

在 192.168.93.101、192.168.93.102 节点先后分别启动 dmcss、dmasmsvr 程序。

用dmdba用户，进入安装目录/bin路径：

[dmdba@db1 data]$ cd /home/dmdba/dmdbms/bin

手动启动 dmcss 命令：

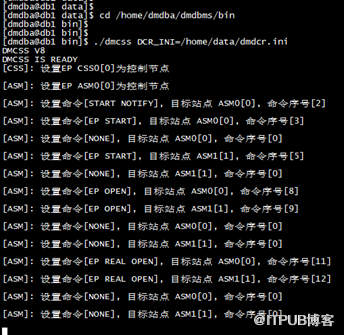

[dmdba@db1 bin]$ ./dmcss DCR_INI=/home/data/dmdcr.ini

（ 正常情况下两台服务器都识别CSS0为控制节点）

手动启动 dmasmsvr 命令：

[dmdba@db1 bin]$ ./dmasmsvr DCR_INI=/home/data/dmdcr.ini

注意：节点2也同样开启两个窗口，一共四个窗口，不要关闭！！！

都启动后如下所示

2.6使用dmasmtool工具创建DMASM磁盘组

选择一个节点，启动 dmasmtool 工具：

这里用主节点操作：

su – dmdba

cd /home/dmdba/dmdbms/bin

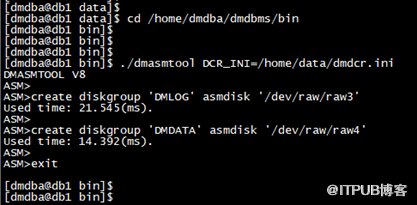

./dmasmtool DCR_INI=/home/data/dmdcr.ini

登录后，执行以下两段：

#创建日志磁盘组

create diskgroup 'DMLOG' asmdisk '/dev/raw/raw3'

#创建数据磁盘组

create diskgroup 'DMDATA' asmdisk '/dev/raw/raw4'

注：创建成功后可以在之前的两台主机 ASM 服务窗口中查看到信息：

2.7 配置dminit.ini文件

使用 dmdba 用户，只需要在一个节点上创建，此处选择在 dsc1 主节点中创建

[dmdba@db1 bin]$ cd /home/data/

[dmdba@db1 data]$ vi dminit.ini

db_name = dsc

system_path = +DMDATA/data

system = +DMDATA/data/dsc/system.dbf

system_size = 128

roll = +DMDATA/data/dsc/roll.dbf

roll_size = 128

main = +DMDATA/data/dsc/main.dbf

main_size = 128

ctl_path = +DMDATA/data/dsc/dm.ctl

ctl_size = 8

log_size = 256

dcr_path = /dev/raw/raw1 #dcr 磁盘路径，目前不支持 asm ，只能是裸设备

dcr_seqno = 0

auto_overwrite = 1

page_size = 16

BLANK_PAD_MODE=1

[DSC0] #inst_name, 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应

config_path = /home/data/dsc0_config

port_num = 5236

mal_host = 172.16.1.81

mal_port = 8330 # 注意：这里的 MAL_PORT 不同于 dmasvrmal.ini 的 MAL_PORT

log_path = +DMLOG/dsc0_log01.log

log_path = +DMLOG/dsc0_log02.log

[DSC1] #inst_name 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应

config_path = /home/data/dsc1_config

port_num = 5236

mal_host = 172.16.1.82

mal_port = 8330 # 注意：这里的 MAL_PORT 不同于 dmasvrmal.ini 的 MAL_PORT

log_path = +DMLOG/dsc1_log01.log

log_path = +DMLOG/dsc1_log02.log

2.8 使用dminit初始化DB环境

注：需使用 dmdba 用户，在一个节点上初始化数据库就可以，因为 dminit.ini 配置文件在 dsc1 主节点上，所以初始化数据库操作在此节点执行即可。

[dmdba@db1 data]$ cd /home/dmdba/dmdbms/bin

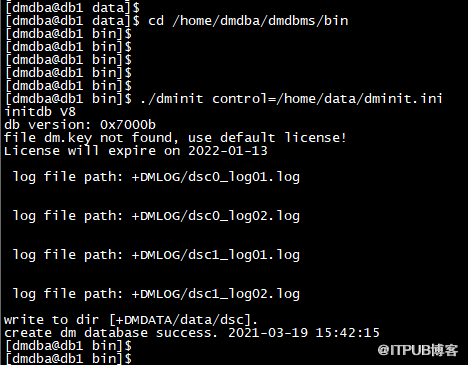

[dmdba@db1 bin]$ ./dminit control=/home/data/dminit.ini

可以看到创建数据库成功，

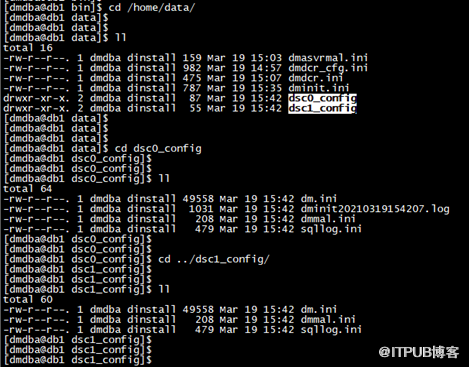

进入 /home/data/ 目录后可以看到生成两个文件夹：

因为一直在主节点上进行初始化操作， dsc1_config 文件夹应该是节点 2 需要使用的配置文件，

所以需要将 dsc1_config 文件夹传输至节点 2 的 /home/data/ 目录下：

[dmdba@db1 data]$ scp -r dsc1_config/ dmdba@192.168.93.102:/home/data/

节点 1 上可以仅保留 dsc0_config ，删除该文件夹 rm -rf dsc1_config

2.9启动实例

节点1 192.168.93.101：

[dmdba@db1 data]$ cd /home/dmdba/dmdbms/bin

[dmdba@db1 data]$ ./dmserver /home/data/ dsc0_config/dm.ini dcr_ini=/home/data/dmdcr.ini

节点2 192.168.93.102：

[dmdba@db1 data]$ cd /home/dmdba/dmdbms/bin

[dmdba@db1 data]$ ./dmserver /home/data/ dsc1_config/dm.ini dcr_ini=/home/data/dmdcr.ini

至此，集群部署完毕。

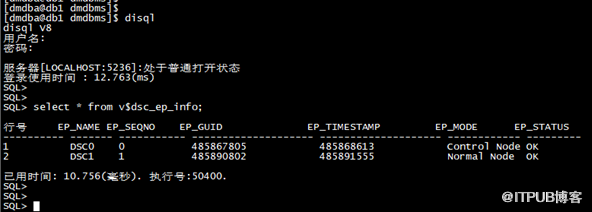

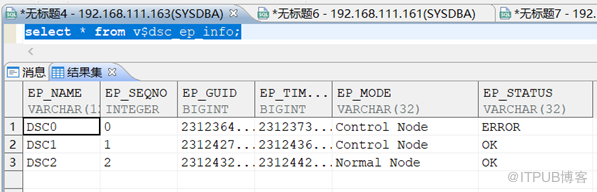

可用disql登录，查看集群状态：

select * from v$dsc_ep_info;

3.后台服务注册

3.1 注册CSS和ASM服务

上述2.5【启动DMCSS和DMASM服务】中，四个窗口服务可以注册为后台运行：

节点1、2相同操作：

su – root

cd /home/dmdba/dmdbms/script/root

#注册CSS服务，名为DmCSSServiceDSC

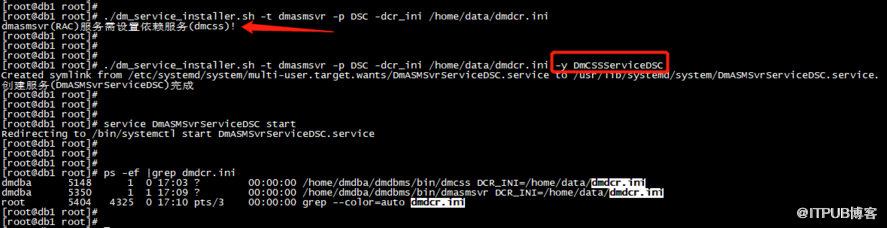

./dm_service_installer.sh -t dmcss -p DSC -dcr_ini /home/data/dmdcr.ini

#启动CSS服务（启动前需要先关掉之前的窗口CSS服务，否则这里起不来）

service DmCSSServiceDSC start

#注册ASM服务，名为DmASMSvrServiceDSC，且必须-y指定依赖的CSS服务：

./dm_service_installer.sh -t dmasmsvr -p DSC -dcr_ini /home/data/dmdcr.ini -y DmCSSServiceDSC

#启动ASM服务 ( 同样需要先停掉窗口ASM服务，且ASM关闭以后，实例也会自动关闭)

service DmASMSvrServiceDSC start

#查看后台进程运行情况

ps -ef |grep dmdcr.ini

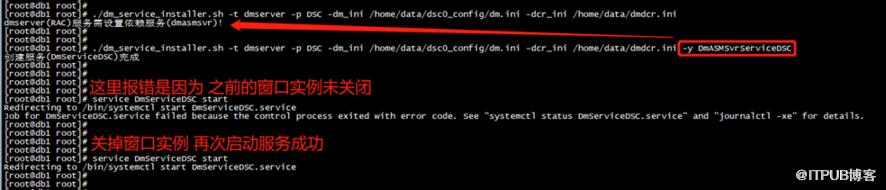

3.2 注册实例服务

su – root

cd /home/dmdba/dmdbms/script/root

#注册一个名为DmServiceDSC的服务, 需要-y指定ASM服务:

如果是节点1：

./dm_service_installer.sh -t dmserver -p DSC -dm_ini /home/data/dsc0_config/dm.ini -dcr_ini /home/data/dmdcr.ini -y DmASMSvrServiceDSC

如果是节点2：

./dm_service_installer.sh -t dmserver -p DSC -dm_ini /home/data/ dsc1_config/dm.ini -dcr_ini /home/data/dmdcr.ini -y DmASMSvrServiceDSC

#启动服务，（由于上面ASM窗口服务关闭过，因此实例已经关了。这里可以直接启动）

service DmService DSC start

4.添加DSC主备

先关闭实例

4.1 配置归档文件

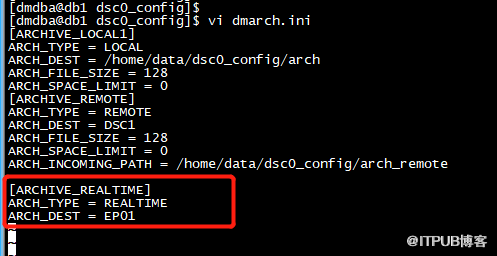

分别编辑两个 DMDSC 节点的 dmarch.ini 文件，增加本地归档和远程归档， dmarch.ini 文件放在各自 dm.ini 中指定的 CONFIG_PATH 目录下：

cat dm.ini | grep CONFIG_PATH

节点0操作：

cd /home/data/dsc0_config

vi dmarch.ini

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /home/data/dsc0_config/arch

ARCH_FILE_SIZE = 128

ARCH_SPACE_LIMIT = 0

[ARCHIVE_REMOTE]

ARCH_TYPE = REMOTE

ARCH_DEST = DSC1 # 这里填对方的实例名

ARCH_FILE_SIZE = 128

ARCH_SPACE_LIMIT = 0

ARCH_INCOMING_PATH = /home/data/dsc0_config/arch_remote # 本地接收远程归档的路径

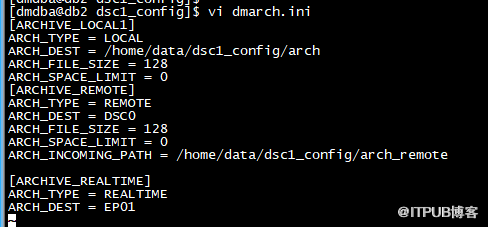

节点1操作：

cd /home/data/dsc1_config

vi dmarch.ini

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /home/data/dsc1_config/arch

ARCH_FILE_SIZE = 128

ARCH_SPACE_LIMIT = 0

[ARCHIVE_REMOTE]

ARCH_TYPE = REMOTE

ARCH_DEST = DSC0 # 这里填对方的实例名

ARCH_FILE_SIZE = 128

ARCH_SPACE_LIMIT = 0

ARCH_INCOMING_PATH = /home/data/dsc1_config/arch_remote # 本地接收远程归档的路径

配置 dm.ini，开启归档模式

分别编辑两个 DMDSC 节点的 dm.ini 文件，打开归档参数：

ARCH_INI = 1

4.2备份DSC库

重启 DMDSC 集群的两个 dmserver 实例，然后再正常退出。在 DMDSC 集群生成有归档日志的情况下进行脱机备份，以便后续校验日志连续性时使用。

cd /home/dmdba/dmdbms/bin

#节点0开启实例

./dmserver /home/data/dsc0_config/dm.ini dcr_ini=/home/data/dmdcr.ini

#节点1开启实例

./dmserver /home/data/dsc1_config/dm.ini dcr_ini=/home/data/dmdcr.ini

确认归档路径是否生产归档日志，退出实例

cd /home/data/dsc0_config

mkdir bak

cd /home/dmdba/dmdbms/bin

--启动 dmrman

./dmrman use_ap=2 dcr_ini=/home/data/dmdcr.ini

--脱机备份 DMDSC 集群

RMAN>BACKUP DATABASE '/home/data/dsc0_config/dm.ini' FULL BACKUPSET '/home/data/bak/db_full_bak_for_DSC';

--将备份集传输到备库

scp -r /home/data/bak/db_full_bak_for_DSC 192.168.93.103:/dbdata/DAMENG/bak/

4.3 准备单节点备库

初始化 ./dminit path=/dbdata/ page_size=16 BLANK_PAD_MODE=1

--启动 dmrman

./dmrman use_ap=2

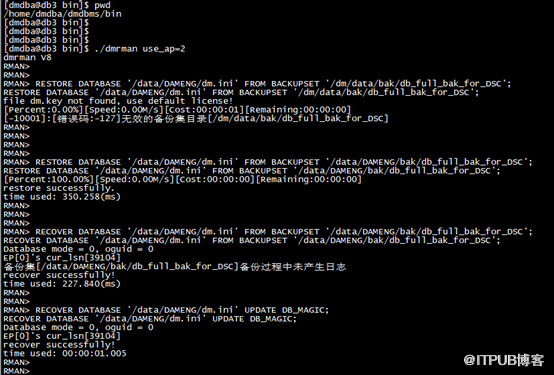

--使用 DMDSC 库的备份集还原恢复到单节点备库

RMAN>RESTORE DATABASE '/dbdata/DAMENG/dm.ini' FROM BACKUPSET '/dbdata/DAMENG/bak/db_full_bak_for_DSC';

RMAN>RECOVER DATABASE '/dbdata/DAMENG/dm.ini' FROM BACKUPSET '/dbdata/DAMENG/bak/db_full_bak_for_DSC';

RMAN>RECOVER DATABASE '/dbdata/DAMENG/dm.ini' UPDATE DB_MAGIC;

4.4 配置dm.ini

依次修改 DMDSC所有节点和单节点备库的 dm.ini 文件，修改数据守护相关的参数配置。

（1）DSC0节点配置：

[dmdba@db1 dsc0_config]$ vi /home/data/dsc0_config/dm.ini

INSTANCE_NAME = DSC0

PORT_NUM = 5236 #数据库实例监听端口

DW_INACTIVE_INTERVAL = 60 #接收守护进程消息超时时间

ALTER_MODE_STATUS = 0 #不允许手工方式修改实例模式/状态/OGUID

ENABLE_OFFLINE_TS = 2 #不允许备库 OFFLINE 表空间

MAL_INI = 1 #打开 MAL 系统

ARCH_INI = 1 #打开归档配置

RLOG_SEND_APPLY_MON = 64 #统计最近 64 次的日志发送信息

（2）DSC1节点配置：

[dmdba@db2 dsc1_config]$ vi /home/data/dsc1_config/dm.ini

INSTANCE_NAME = DSC1

PORT_NUM = 5236 #数据库实例监听端口

DW_INACTIVE_INTERVAL = 60 #接收守护进程消息超时时间

ALTER_MODE_STATUS = 0 #不允许手工方式修改实例模式/状态/OGUID

ENABLE_OFFLINE_TS = 2 #不允许备库 OFFLINE 表空间

MAL_INI = 1 #打开 MAL 系统

ARCH_INI = 1 #打开归档配置

RLOG_SEND_APPLY_MON = 64 #统计最近 64 次的日志发送信息

（3）备库配置：

[dmdba@db3 DAMENG]$ vi /dbdata/DAMENG/dm.ini

INSTANCE_NAME = EP01

PORT_NUM = 5236 #数据库实例监听端口

DW_INACTIVE_INTERVAL = 60 #接收守护进程消息超时时间

ALTER_MODE_STATUS = 0 #不允许手工方式修改实例模式/状态/OGUID

ENABLE_OFFLINE_TS = 2 #不允许备库 OFFLINE 表空间

MAL_INI = 1 #打开 MAL 系统

ARCH_INI = 1 #打开归档配置

RLOG_SEND_APPLY_MON = 64 #统计最近 64 次的日志发送信息

4.5配置 dmmal.ini

由于所有节点实例的 dmmal.ini 文件内容是一致的，配置完成后，拷贝到每个节点实例 dm.ini 中指定的 CONFIG_PATH 目录下。

MAL_CHECK_INTERVAL = 30 #MAL 链路检测时间间隔

MAL_CONN_FAIL_INTERVAL = 10 #判定 MAL 链路断开的时间

[MAL_INST0]

MAL_INST_NAME = DSC0 #实例名，和 dm.ini 中的 INSTANCE_NAME 一致

MAL_HOST = 192.168.93.101 #MAL系统监听 TCP 连接的 IP 地址

MAL_PORT = 8330 #MAL 系统监听 TCP 连接的端口

MAL_INST_HOST = 192.168.93.101 #实例的对外服务 IP 地址

MAL_INST_PORT = 5236 #实例的对外服务端口，和dm.ini 中的PORT_NUM一致

MAL_DW_PORT = 3567 #实例本地的守护进程监听 TCP 连接的端口

MAL_INST_DW_PORT = 4568 #实例监听守护进程 TCP 连接的端口

[MAL_INST1]

MAL_INST_NAME = DSC1

MAL_HOST = 192.168.93.102

MAL_PORT = 8330

MAL_INST_HOST = 192.168.93.102

MAL_INST_PORT = 5236

MAL_DW_PORT = 3567

MAL_INST_DW_PORT = 4568

[MAL_INST2]

MAL_INST_NAME = EP01

MAL_HOST = 192.168.93.103

MAL_PORT = 8330

MAL_INST_HOST = 192.168.93.103

MAL_INST_PORT = 5236

MAL_DW_PORT = 3567

MAL_INST_DW_PORT = 4568

向集群节点2传输：scp dmmal.ini 192.168.93.102:/home/data/dsc1_config/

向备库传输： scp dmmal.ini 192.168.93.103:/dbdata/DAMENG/

4.6 配置 dmarch.ini

再次编辑各个节点的 dmarch.ini 文件，增加实时归档配置

（1）DSC节点0上新增：

[ARCHIVE_REALTIME]

ARCH_TYPE = REALTIME

ARCH_DEST = EP01

（2）DSC节点1上新增

[ARCHIVE_REALTIME]

ARCH_TYPE = REALTIME

ARCH_DEST = EP01

（3）备库节点上创建归档

cd /dbdata/DAMENG

vi dmarch.ini

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /dbdata/DAMENG/arch

ARCH_FILE_SIZE = 128

ARCH_SPACE_LIMIT = 0

[ARCHIVE_REALTIME1]

ARCH_TYPE = REALTIME

ARCH_DEST = DSC0/DSC1

4.7配置 dmwatcher.ini

（1）配置 DSC0 的 dmwatcher.ini 文件

[GRP1]

DW_TYPE = GLOBAL #全局守护类型

DW_MODE = MANUAL #手动切换模式

DW_ERROR_TIME = 60 #远程守护进程故障认定时间

INST_RECOVER_TIME = 60 #主库守护进程启动恢复的间隔时间

INST_ERROR_TIME = 35 #本地实例故障认定时间

INST_INI = /home/data/ dsc0_config/dm.ini #dm.ini 配置文件路径

DCR_INI = /home/data/dmdcr.ini #dmdcr.ini 配置文件路径

INST_OGUID = 1000 #守护系统唯一 OGUID 值

INST_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver #命令行方式启动

INST_AUTO_RESTART = 0 #关闭实例的自动启动功能

RLOG_SEND_THRESHOLD = 0 #指定主库发送日志到备库的时间阈值，默认关闭

RLOG_APPLY_THRESHOLD = 0 #指定备库重演日志的时间阈值，默认关闭

（2）配置 DSC1 的 dmwatcher.ini 文件

[GRP1]

DW_TYPE = GLOBAL #全局守护类型

DW_MODE = MANUAL #手动切换模式

DW_ERROR_TIME = 60 #远程守护进程故障认定时间

INST_RECOVER_TIME = 60 #主库守护进程启动恢复的间隔时间

INST_ERROR_TIME = 35 #本地实例故障认定时间

INST_INI = /home/data/ dsc1_config/dm.ini #dm.ini 配置文件路径

DCR_INI = /home/data/dmdcr.ini #dmdcr.ini 配置文件路径

INST_OGUID = 1000 #守护系统唯一 OGUID 值

INST_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver #命令行方式启动

INST_AUTO_RESTART = 0 #关闭实例的自动启动功能

RLOG_SEND_THRESHOLD = 0 #指定主库发送日志到备库的时间阈值，默认关闭

RLOG_APPLY_THRESHOLD = 0 #指定备库重演日志的时间阈值，默认关闭

（3）配置EP01的 dmwatcher.ini 文件

[GRP1]

DW_TYPE = GLOBAL

DW_MODE = MANUAL

DW_ERROR_TIME = 60

INST_RECOVER_TIME = 60

INST_ERROR_TIME = 35

INST_INI = /dbdata/DAMENG/dm.ini

INST_OGUID = 1000

INST_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver

INST_AUTO_RESTART = 0 #对单节点，如果需要打开自动拉起功能将此配置修改为1即可

RLOG_SEND_THRESHOLD = 0

RLOG_APPLY_THRESHOLD = 0

4.8配置 dmmonitor.ini

任意选择一台机器作为监视器机器（通常装在备库），也可以另找一台新机器装监视器。

vi /dbdata/DAMENG/dmmonitor.ini

MON_LOG_PATH = /dbdata/log

MON_LOG_INTERVAL = 60

MON_LOG_FILE_SIZE = 64

MON_LOG_SPACE_LIMIT = 0

MON_DW_CONFIRM = 0

[GRP1]

MON_INST_OGUID = 1000

#IP 对应 dmmal.ini 中的 MAL_HOST ， PORT 对应 MAL_DW_PORT

MON_DW_IP = 192.168.93.101:3567/192.168.93.102: 3567

MON_DW_IP = 192.168.93.103:3567

4.9启动实例

注意实例都要使用 Mount 方式启动。

1.启动 DMDSC 集群的两个 dmserver 实例

cd /home/dmdba/dmdbms/bin

./dmserver /home/data/ dsc0_config/dm.ini dcr_ini=/home/data/dmdcr.ini mount

./dmserver /home/data/ dsc1_config/dm.ini dcr_ini=/home/data/dmdcr.ini mount

2.启动单节点的备库

./dmserver /dbdata/DAMENG/dm.ini mount

注意：这里如果只启动一个集群节点可能卡着起不来，然后将另一节点也开启，第一个节点就会启动成功了。

4.10 设置 OGUID，数据库模式

登录集群中任一节点disql执行：

SQL>SP_SET_PARA_VALUE(1, 'ALTER_MODE_STATUS', 1);

SQL> ALTER DATABASE PRIMARY;

SQL>SP_SET_OGUID(1000);

SQL>SP_SET_PARA_VALUE(1, 'ALTER_MODE_STATUS', 0);

连接单节点备库执行：

SQL>SP_SET_PARA_VALUE(1, 'ALTER_MODE_STATUS', 1);

SQL> ALTER DATABASE STANDBY;

SQL>SP_SET_OGUID(1000);

SQL>SP_SET_PARA_VALUE(1, 'ALTER_MODE_STATUS', 0);

4.11启动守护进程和监视器

启动集群的守护进程：

./dmwatcher /home/data/dsc0_config/dmwatcher.ini

./dmwatcher /home/data/dsc1_config/dmwatcher.ini

启动备库的守护进程：

./dmwatcher /dbdata/DAMENG/dmwatcher.ini

启动备库监视器：

./dmmonitor path=/dbdata/DAMENG/dmmonitor.ini

show global info 显示所有组的全局信息

choose switchover 查看可切换为Primary库的备库列表；

至此 DMDSC 集群的实时数据守护系统搭建完毕，在搭建步骤和各项配置都正确的情况下，在监视器上执行 show 命令，可以监控到所有实例都处于 Open 状态，所有守护进程也都处于 Open 状态，即为正常运行状态。

5.故障切换测试

测试环境信息：

IP 地址	节点	角色	守护进程切换模式	监视器
192.168.111.161	DSC0	PRIMARY	手动	非确认监视器
192.168.111.162	DSC1
192.168.111.163	DSC2
192.168.111.164	DW	STANDBY

DM8安装包：

主备模式： realtime 实时归档 + 强一致性模式；

具体测试点如下：

节点DSC0-DSC1-DSC2 —> DW01

序号	测试指标	具体要求和目标	验证结果	结果概述
1	DSC单节点故障	单个DSC节点故障不影响系统整体可用性，如DSC单节点进程被杀。单个DSC故障应是DSC集群内部故障处理；	通过	单节点故障后，dsc集群恢复正常使用约需要1分钟左右，如果节点上有大量事务，时间将延长
2	DSC多节点故障	DSC节点（不包括DW节点）全部被kill掉，验证是否可以手动切换到DW节点（强制还是非强制切换），并验证切换到DW节点后能否继续提供服务；	通过	dsc所有节点断心跳网，可以通过takeover将备库切换为主库继续提供服务。但在dsc集群心跳网恢复后，整个dsc+dw集群进入了组分裂状态（高性能模式）
3	DW节点故障	DW节点故障不影响DSC节点提供服务；	通过	不影响dsc集群正常使用

5.1正常切换主备库

注意：

正常switchover时，dsc集群的控制节点必须是0号节点，否则主备切换时会报错！

具体如下：

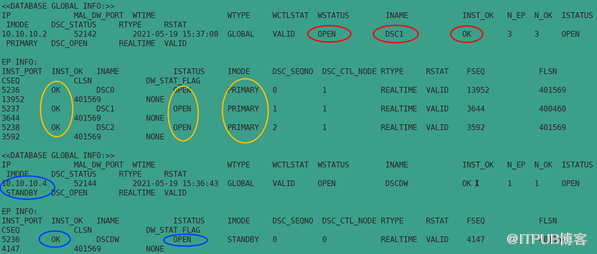

1、查看当前集群状态均正常，但控制节点是DSC1，而不是DSC0

select * from v$dsc_ep_info;

2、执行切换

切换失败，打印信息如下：

下面是切换失败时的报错信息：

[monitor] 2021-05-17 14:50:35: Instance DSC1[PRIMARY & MOUNT, ISTAT_SAME:TRUE,

dmwatcher status:SWITCHOVER, inst_stat:OK] exec error, code = -2056

3、将dsc控制节点切换到0号节点

4、再执行切换

打印信息部分如下：

5、查看集群信息，dsc集群已经变为备库模式

5.2单节点故障

结果：只要dsc集群内还有至少一个正常节点，都可以正常使用（ 剩余节点响应时间大约需1分钟恢复），

故障节点恢复后会自动加入集群提供服务。

如下测试为kill单个节点，然后迅速在其他节点上执行事务，记录事务执行所需要的时间

情况一：被kill的节点上无事务

其他节点执行事务大约50秒后执行成功：

情况二：被kill的节点上有事务

（事务为插入1000行数据）

其他节点执行事务大约60秒后执行成功，被kill节点的上的事务被回滚。

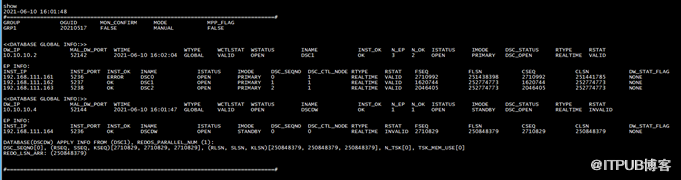

单节点故障信息：DSC0处于ERROR状态：

此时两节点的DSC运行正常，主备同步也正常。但是由于DSC0不是控制节点，因此无法切换。

5.3集群故障，强制切换

在dsc三个节点都故障时，需要将集群的三个节点全部恢复正常。

注意：如果仅恢复一个节点，集群仍然无法使用

1、尝试switchover切换到dw备库上失败，提示没有可以切换的实例。

2、使用takeover可以切换成功（使用的归档类型为realtime实时归档 + 强一致性模式），

但是两边都显示为主库：

由于这里的dsc已经挂掉了无法写入数据，只有强制切换为主节点的备库（ 164 主机）可以写入数据。

在备库上执行insert，结果正常：

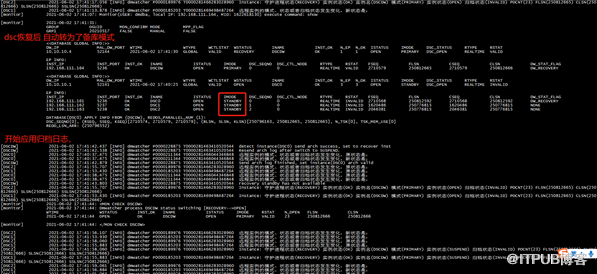

3、手动将dsc的各个节点开启，集群恢复后自动变为STANDBY模式：

4、在STANDBY模式的集群中，可以查到之前插入的数据：

5.4 关于takeover说明

1、如果集群是正常shutdown immediate，则无法使用takeover，提示如下：

2、归档一定要开启【强一致性模式】，开启方法：dmarch.ini中添加 ARCH_WAIT_APPLY=1

由于在takeover过程中可能存在丢失数据的风险，需尽量避免。

如果使用 takeover force 强制接管，虽然可以切换成功，但是在 dsc 集群从故障中恢复后，整个 dsc+dw 集群会变为组分裂状态（使用的归档类型为 realtime 实时归档 + 高性能模式），因此要使用强一致性模式，避免组分裂；

3、在高性能模式下（实时归档时默认为该模式），dsc集群所有节点心跳网络故障时，主库和备库的通信失败，但是在故障的短期几秒内，主库服务并未故障，这期间可以执行事务，但是该事务已经无法同步到备库，在takeover切换后，新的主库无法看到网络故障时执行成功的事务。

如下为切换步骤：

1、在dsc集群故障后尝试执行正常切换，失败：

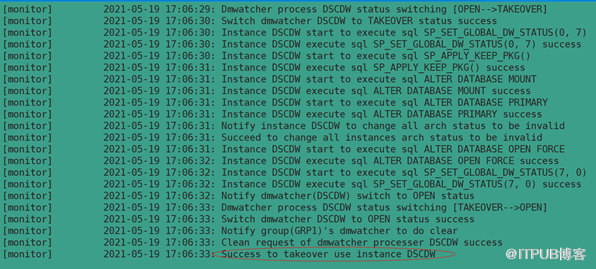

2、执行故障切换：

执行故障切换成功

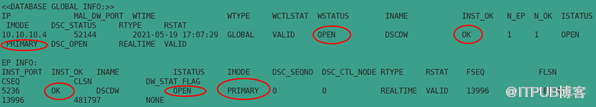

3、切换后原备库变为主库，且状态正常：

DSC集群仍为故障状态：

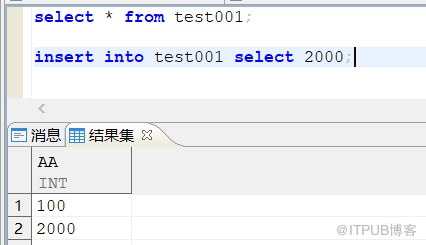

4、在新的主库上插入数据正常：

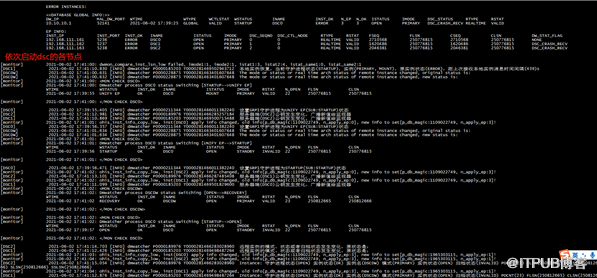

5、在dsc集群恢复后，整个dsc+dw集群系统进入了组分裂状态

组分裂解决方法：

1、在asm的数据磁盘组上找到dmwatcher.ctl文件，将该文件删除；

2、关闭主库，完整备份主库的数据，还原到dsc集群中，然后重搭主备；

5.5.切换总结

1、在dsc+dw整个集群正常状态下，可以通过switchover来进行主备切换，但切换的前提是dsc集群的控制节点必须是0号节点。

2、 dsc+dw集群中，dsc任何一个节点或多个节点故障（包括控制节点故障，dw备库和dsc某几个节点同时故障），只要dsc集群内还有至少一个正常节点，dsc集群都可以正常使用。故障节点恢复后会自动加入集群，提供服务，dw节点恢复后会自动同步故障期间主库上的数据。

3、 dsc集群所有节点故障，这时如果要将备库切换为主库，需使用takeover进行切换（不需要force选项），切换时已提交的事务不会丢失（前提是强一致性模式），切换后dw变为主库，可以正常提供服务。当dsc集群数据库服务恢复正常后，dm系统会自动将dsc集群作为备库加入到整个dsc+dw集群中，并从主库上同步故障期间的数据，数据同步完成后，可以执行switchover将dsc集群切换为主库。如果使用的是高性能模式，在dsc集群恢复后可能会出现组分裂情况。

4、与普通dw集群不同，dsc+dw集群默认情况下是高性能模式，该模式在takeover切换后可能会出现组分裂的情况。

5、建议使用事务一致性模式，事务一致性模式在takeover后，dsc恢复后系统会自动将dsc转换为备库状态，避免组分裂，并从主库同步数据。

开启事务一致性模式：在dmarch.ini文件中加入：ARCH_WAIT_APPLY = 1

6、当dsc集群心跳网络故障时，控制节点会保持数据库服务正常可用状态，其他节点的dmserver和asm会故障，这时需注意不要takeover将dw切换为主库，因为这时可用的控制节点可以执行事务，如果此时执行了事务，再将dw切换为主库，在dsc集群恢复后，会进入组分裂状态。这种情况下可先恢复网络，然后在重启dsc数据库服务，重启恢复后，集群会自动同步故障期间在存活的控制节点上更新的数据。

达梦DSC集群+数据守护搭建及故障切换

一、DSC 集群实现原理

二、主备切换总结

1. DSC集群搭建

1.1 创建一块虚拟磁盘

1.2 将虚拟磁盘改为共享盘

1.3 共享盘做分区

2.DSC集群配置

2.1准备 dmdcr_cfg.ini 配置文件

2.2使用DMASMCMD工具初始化

2.3配置 dmasvrmal.ini文件

2.4 配置dmdcr.ini文件

2.5启动DMCSS和DMASM服务

2.6使用dmasmtool工具创建DMASM磁盘组

2.7 配置dminit.ini文件

2.8 使用dminit初始化DB环境

2.9启动实例

3.后台服务注册

3.1 注册CSS和ASM服务

3.2 注册实例服务

4.添加DSC主备

4.1 配置归档文件

4.2备份DSC库

4.3 准备单节点备库

4.4 配置dm.ini

4.5配置 dmmal.ini

4.6 配置 dmarch.ini

4.7配置 dmwatcher.ini

4.8配置 dmmonitor.ini

4.9启动实例

4.10 设置 OGUID，数据库模式

4.11启动守护进程和监视器

5.故障切换测试

5.1正常切换主备库

5.2单节点故障

5.3集群故障，强制切换

5.4 关于takeover说明

5.5.切换总结
