02 数据平台整体架构
-
关系型或非关系型数据库； -
某个消息系统如 MQTT、Kafka 或 RabbitMQ； -
放置在文件服务器上的 CSV 、XML 或 JSON 文件； -
非结构化日志或是类似通过 syslog 这样的协议提供的数据； -
HTTP 接口，通常是 Restful API。
-
ODS: Operational Data Store，运营数据层，贴源层 -
DWD: Data Warehouse Details，数据细节层 -
DWS: Data Warehouse Service，数据服务层 -
ADS: Application Data Service，应用数据层 -
DIM: Dimension Data Layer，维度数据层
03 各类数据源集成方式
消息源 ：部分业务系统会选择将数据写到消息服务器中，比如 MQTT、AMQP、 Kafka 等。 数据中台集成引擎作为消息的“ 消费者”，负责连接到消息服务器、监听消息队列或 Topic 中的消息，获取来自业务系统的消息并将其转换成数据记录，最后通过 JDBC 方式写入到数据湖。
04 数据集成时模型的创建和同步
-
来自数据库的数据源，其数据模型可以直接映射； -
字段名可以从源数据库获取； -
字段类型先通过 JDBC 驱动获取到 JDBC 的数据类型，再转换为数仓库的数据类型（这里以 PostgreSQL 为例）； -
从 JDBC 数据类型到数据库的数据类型映射是可以一对多的，可以由自定义逻辑决定；
-
可将获取到的 JDBC 数据类型先转换为自定义的中间数据类型，然后映射为数仓数据库的数据类型。
数据类型映射表：
-
源库数据类型对应的 JDBC 数据类型由数据库对应的 JDBC 决定；
-
JDBC 数据类型在 JDK 中的 java.sql.Types 类中定义；
-
JDBC 数据类型对应的数仓库数据类型集成引擎决定。
4.2 非 数据库数据源的模型映射
-
对于数据源本身不具备 schema 信息的，无法自动映射；
-
先手动定义模型元数据，再根据模型元数据在数据中创建表。
源数据类型可以是字符型、整形或日期型。数据仓库以 PostgreSQL 为例，字符串类型对应类型包括：text 、char、varchar 等。布尔类型在数仓中可以用 boolean 、varchar 或 bit 类型。整形可以是 int4、int8、int16。数据模型的确定取决于数据平台用户如何创建模型。
4.3 数据库数据源的数据模型的同步
举例说明，数据源是 MySQL 数据库，其中有一个 nation 表，包括了四个字段，字段类型有：int、char、varchar。此处示例表中的一条数据。
情景1：那么该数据模型如何同步至数据中台呢？
在数据集成时，数据集成引擎读取源表的数据，并在生成的每一条同步数据里面均包含模型信息。 左侧为源数据库中的数据，它在生成的同步数据时将输出如右侧的 JSON 数据。 它本身含有模型信息，包括表名、所有字段及字段类型。
图中采用的是中间数据类型， 比如源库中 nationkey 字段是 int 类型，对应的中间类型是 int32； name 字段在源库中是 char(25) 类型，对应中间数据类型是 string 外加一个表示长度的 size 参数。 该条同步数据也包含数据本身信息，在 payload 字段中。
数据平台集成引擎可以从同步数据中提取到源表模型信息，用于在数据仓库中创建该表的模型信息。 数据平台集成引擎可根据该模型生成一个在数据库创建表的 DDL 语句。 注意这里表名需添加数据源的前缀标识， 因为 ODS 层可能有来自不同数据源的数据，表名可能重复。因此，在 ODS 层中创建表的时需加前缀来避免重复，同时 还添加了部分控制字段。
从数据中提取模型信息示例：
生成建表语句示例：
情景2：在后续数据源模型发生变化时如何处理呢？
可将数据中的模型信息与数据中台中的模型进行对比，如果模型增加了字段，会生成一个表变更语句。表字段类型变化，可根据用户设定的策略做表变更或者保持不变，取决于用户的同步策略。 如果字段删除 了通常是不会删除的。
在获取到的数据写入 ODS 之前，先执行这个建表语句或是表变更语句。 数据仓库 ODS 层的模型同步完成以后，再把需要同步的数据写入到数仓的表里面。
4.4 非结构化数据源的数据模型的同步
这里以 API 接口获取到的数据为例：
当获取到类似左边这样的数据，我们无法直接从数据获取到它的数据类型信息。此时只能由数据平台的使用者手动来创建模型。有了模型后就可根据该模型来生成一条 DDL 语句，然后根据 DDL 语句在数据中台中创建该表。
4.5 数据模型创建的时机
以 KDP（数据服务平台） 所使用的 Kafka Connect JDBC 框架为例：
-
使用 JDBC-reader 插件读取源数据库；
-
数据记录转换为消息写入 Kafka 的 Topic 中；
-
使用 JDBC-Writer 插件读取 Topic 中的消息，写入数仓数据库。
在 W riter 端解析数据模型，进行数仓中表的创建和变更：
-
W riter 端获取到一条数据后，从数据中解析出模型信息；
-
将模型和数仓库中的表结构比对；
-
如果不存在，则创建；如果不一致则修改。
4.6 KDP 中的数据集成架构

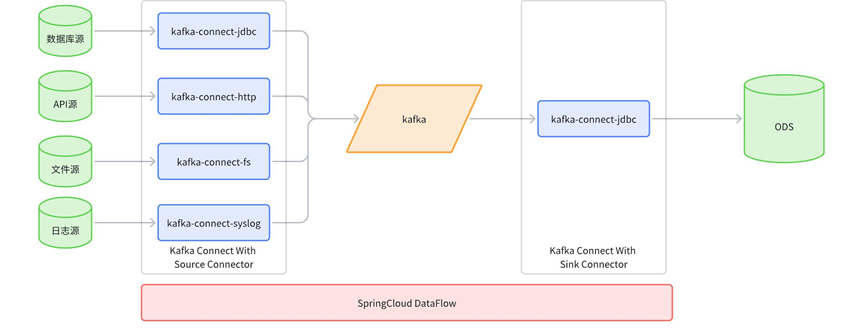

KDP 使用 Kafka Connect 框架实现了数据库源、API 源、文件源、日志源的数据集成:
-
使用各种 Kafka Connect 组件对接各种数据源，将获取的数据转换为统一 SourceRecord；
-
ODS 层使用的是基于 Citus 插件的分布式 PostgreSQL，所以 sink 端可以使用 Kafka Connect JDBC 从 Kafka Topic 消费数据，写入 ODS 层；
-
整个集成任务流由 SpringCloud DataFlow 调度执行。
KDP 使用 Debezium Connector 实现基于 CDC 的数据库源实时同步
-
Debezium 提供的连接器对接各支持 CDC 的数据库；
-
Debezium 本身是基于 Kafka Connect ，将 CDC 事件转换为 SourceRecord 写入 K afka T opic；
-
Sink 端同样使用 K afka C onnect JDBC 消费数据，写入 ODS 层。
KDP 支持调用大数据组件如 Flink、Spark、Sqoop2 等，使用外部计算资源实现海量数据的同步:
-
基于 SpringCloud Dataflow 框架；
-
各 Task 作为大数据组件客户端提交任务到外部集群；
-
外部集群执行数据集成任务。
05 数据集成时常见问题及方案
