大家好，我是土哥。

这几天写了一篇原创文章，在这里，给大家讲解一下 Flink on Yarn 和 Flink on K8S 的类加载机制的区别及应用。

1 Flink 类加载概述

Flink 任务运行的过程中包含三大部分，分别为客户端，JobManager,TaskManager 等，任务的生命周期包含多种状态，JVM 会随着不同阶段去加载不同的类，根据不同的类，我们可以将这些类分为 3 种类加载方式：

1. Java Classpath 类加载：

Java 通用的 classpath 类加载路径，包含了 JDK 库、Flink lib 目录（Apache Flink及相关依赖类）中的代码。这些统一通过 AppClassLoader 进行加载。

2. Flink Plugin 组件类加载：

存放于 Flink 的 /plugins 目录中的插件代码。Flink 的插件机制确保在启动时对它们进行动态加载。

3. 动态用户代码类加载：

用户代码包含一些用户自定义函数和算子等，这些 JAR 会通过  FlinkUserCodeClassLoader 动态加载和卸载。

在 Flink中：

Flink AppClassLoader 和 FlinkUserCodeClassLoader 是两个不同的 ClassLoader。

Flink AppClassLoader 是 Flink 系统级别的 ClassLoader，负责加载 Flink 系统级别的类和库，例如 Flink 的核心库和所有的依赖库。它是由系统启动器创建并管理的，一般情况下，用户无需关心该 ClassLoader。

FlinkUserCodeClassLoader 是用户自定义代码所使用的 ClassLoader，它是在 Flink 的任务管理器（TaskManager）中为每个任务动态创建的，用于加载用户自定义函数和算子实现。FlinkUserCodeClassLoader 的目的是隔离用户代码，以确保用户自定义函数之间的互相隔离和保护。

2 Flink 类加载机制

要说起 Flink 类加载机制，先简单介绍一下 Java 的类加载机制。

在 JVM 中，一个类加载的过程大致分为加载、链接（验证、准备、解析）、初始化 5 个阶段。

而我们通常提到类的加载，就是指利用类加载器（ClassLoader）通过类的全限定名来获取定义此类的二进制字节码流，进而构造出类的定义。

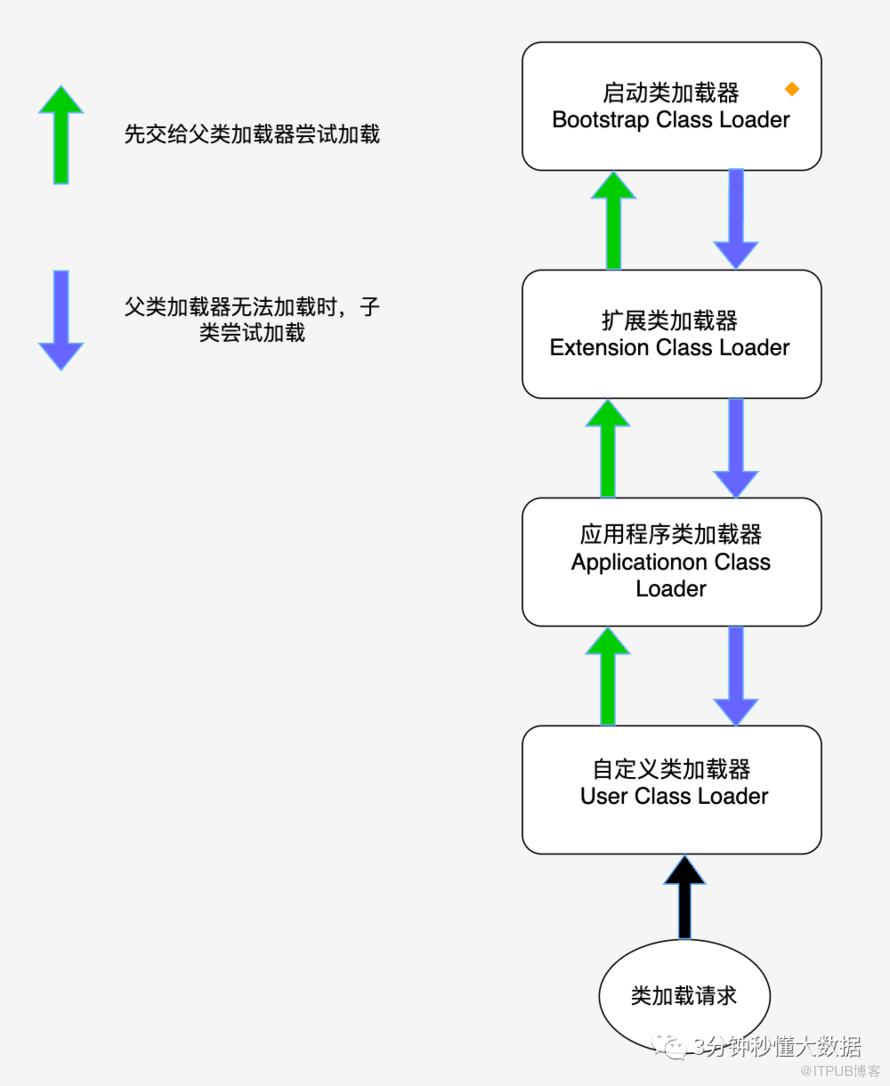

我们先来看一个普通的类加载顺序

从上图可知，通常的类加载都是委托给最顶成的启动类进行加载。这种经典的类加载机制被称作双亲委派机制。

所谓“双亲委派”，就是在类加载的过程中，一个类加载器在加载某个类时，会先委托给它的父类加载器进行加载。如果父类加载器无法加载成功，再由自己来加载该类。这样做的好处在于，保证 Java 虚拟机安全、稳定地运行，避免出现恶意代码污染系统。

双亲委派机制可以防止 Java 程序中出现重复的类，保障了上层的 ClassLoader不会出现被下层的 ClassLoader 覆盖的情况，从而保护了 Java 程序的安全性。

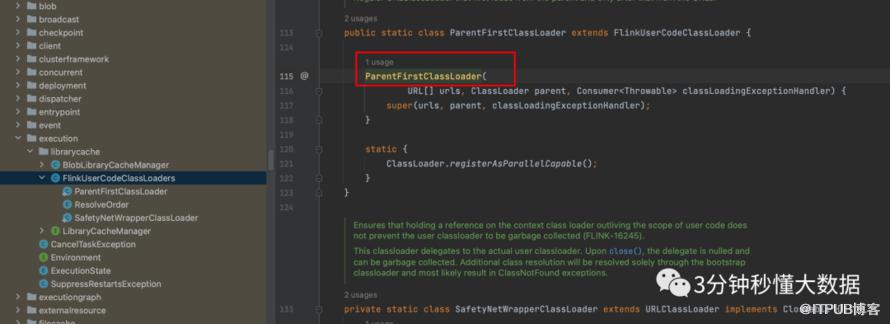

flink 同样提供了这样的加载器 ParentFirstClassLoader。

但 flink 作为一个分布式的计算引擎，经常会有一些第三方的 jar 需要被加载，全部委托给系统类加载不现实，如果仍然用双亲委派模型，就会因为 Flink 框架指定版本的类先加载，而出现莫名其妙的兼容性问题。如 NoSuchMethodError、IllegalAccessError 等。

Flink 实现了 ChildFirstClassLoader 类加载器并作为默认策略。它打破了双亲委派模型，使得用户代码的类先加载，官方文档中将这个操作称为 "Inverted Class Loading"

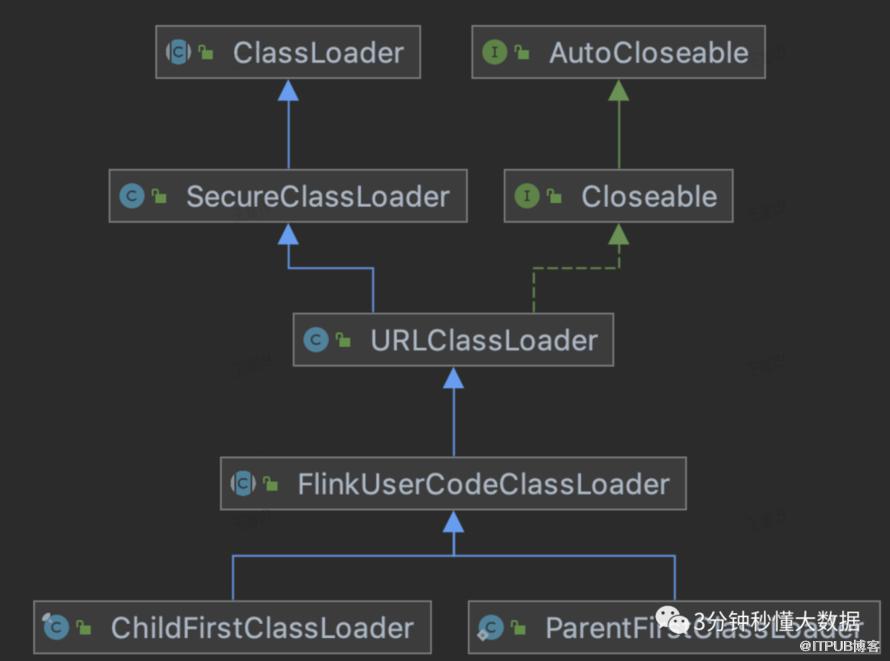

如下为 Flink 中类加载的继承图。

所以在 Flink 中，child-first 作为默认的类加载策略。

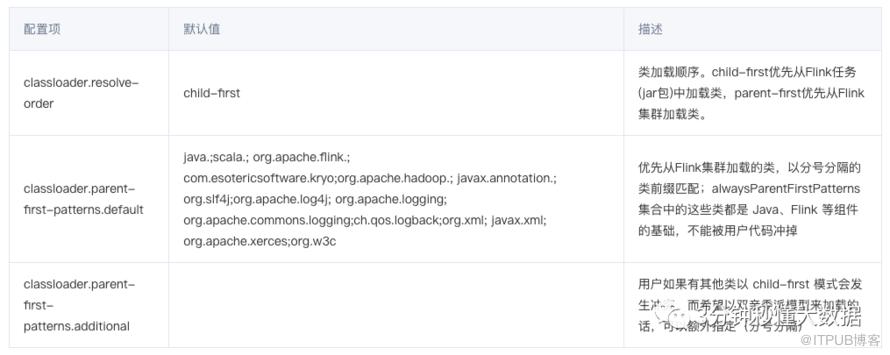

Flink 任务在运行过程中，经常会通过如下参数来更改类加载顺序。

3 Flink on K8S 与 on Yarn 的类加载机制

Flink on K8S 类加载机制 和 Flink on Yarn 的类加载机制不同。

1. Session 模式

无论使用 Yarn 还是 Kubernetes 环境：

当使用 Flink Session 集群启动时，JobManager 和 TaskManager 由 Java classpath 中的 Flink 框架类（Flink framework classes）进行启动加载。

当通过 session 提交（REST或命令行方式）的 job 或应用程序时，由 FlinkUserCodeClassLoader 进行加载。

上述两句话意味着在启动 Flink Session 集群之前，需要在 Java classpath 中设置正确的 Flink 框架类路径，以确保 JobManager 和 TaskManager 能够成功启动。

在提交 job 或应用程序时，需要提供正确的 Flink 用户代码和依赖项，并由 FlinkUserCodeClassLoader 加载它们。这个 ClassLoader 与 Flink 框架类 ClassLoader 是不同的，它专门用于加载用户代码和依赖项。

2. Per-job模式

目前，只有 Yarn 支持 Per-Job 模式。默认情况下，在 Per-Job 模式下运行 Flink 集群会将用户 jar（启动命令中指定的 JAR 文件以及 Flink 文件夹中的所有 JAR 文件usrlib）包含到系统类路径（ AppClassLoader ）中。

可以使用 yarn.classpath.include-user-jar 配置选项来控制此行为。当设置为时 DISABLED，Flink 会将用户 jar 包含在用户类路径中，并通过FlinkUserCodeClassLoader 动态加载它们。

3.Application 模式

在 K8S 环境中，当使用 Application 模式提交任务时，用户 jar 文件（启动命令指定的 jar 文件和 Flink 的 usrlib 目录中的 jar 包）会由 FlinkUserCodeClassLoader 进行动态加载。

在 Yarn 环境中，不管是 PerJob 模式还是 Application 模式，用户的 jar 文件会包含在系统的 classpath，会由 AppClassLoader 进行加载。

可以通过设置 yarn.classpath.include-user-jar=DISABLED，Flink 会将用户 jar 文件含在用户的 classpath 中，并由 FlinkUserCodeClassLoader 进行动态加载。

4 案例介绍

下面通过生产环境中的真实案例来给大家分析一下，在 K8S 上运行所出现的问题。

4.1 问题描述

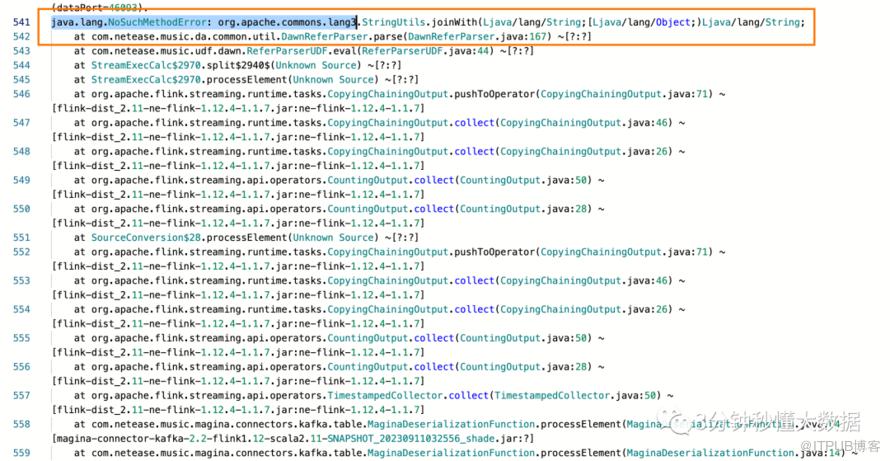

Flink 任务在 K8S 环境运行时，报 NoSuchMethodError 错误 。具体报错如下：

4.2 原因分析

该任务报错为 "java.lang.NoSuchMethodError"，具体来说是调用了一个不存在的方法 "org.apache.commons.lang3.StringUtils.joinWith(Ljava/lang/String; 可能是因为缺少对应的依赖包或者版本不兼容导致的。

根据问题定位我们知道，Flink 任务在 K8S 环境运行时，通过 StringUtils 调用 joinWith 方法时，没有找到该方法。

StringUtils 类在 commons-lang3 包中，其中 commons-lang3 3.5 以下版本，StringUtils 类中没有 joinWith 方法，在 3.5 及以上版本，StringUtils 类中有 joinWith 方法。

首先，用户的 UDF 中，已经将 commons-lang3  3.12 版本打入依赖，StringUtils 类中有 joinWith 方法。K8S 集群中，Flink 引擎中的  commons-lang3 版本为 3.3.2 版本，StringUtils 类没有 joinWith 方法。所以，可以明确任务在 K8S 集群运行时，调用的 Flink 引擎的 commons-lang3 版本，而没有调用用户的 commons-lang3 版本。

4.3 具体原因

Flink on K8S 类加载机制 和 Flink on Yarn 的类加载机制不同。

在 K8S 环境中，当使用 Application 模式提交任务时，用户 jar 文件（启动命令指定的 jar 文件和 Flink 的 usrlib 目录中的 jar 包）会由 FlinkUserCodeClassLoader 进行动态加载。

在 Yarn 环境中，不管是 PerJob 模式还是 Application 模式，用户的 jar 文件会包含在系统的 classpath，会有 AppClassLoader 进行加载。

可以通过设置 yarn.classpath.include-user-jar=DISABLED，Flink 会将用户 jar 文件含在用户的 classpath 中，并由 FlinkUserCodeClassLoader 进行动态加载。

上述内容涉及到第一章和第二章讲的两个知识点。

4.3.1 知识点 1

在 Flink中，Flink AppClassLoader 和 FlinkUserCodeClassLoader 是两个不同的 ClassLoader。

Flink AppClassLoader 是 Flink 系统级别的 ClassLoader，负责加载 Flink 系统级别的类和库，例如 Flink 的核心库和所有的依赖库。它是由系统启动器创建并管理的，一般情况下，用户无需关心该 ClassLoader。

而 FlinkUserCodeClassLoader 是用户自定义代码所使用的 ClassLoader，它是在 Flink 的任务管理器（TaskManager）中为每个任务动态创建的，用于加载用户自定义函数和算子实现。FlinkUserCodeClassLoader 的目的是隔离用户代码，以确保用户自定义函数之间的互相隔离和保护。

4.3.2 知识点 2

类加载参数

1、classloader.resolve-order：parent-first

2、classloader.resolve-order：child-first

如果在 Flink 中将 classloader.resolve-order 设置为 parent-firt，

则 Flink AppClassLoader 将优先于 FlinkUserCodeClassLoader 进行类加载。

也就是说，当用户自定义代码中存在与系统级别库相同的类时，Flink AppClassLoader 将优先加载系统级别库中的类，而不是用户自定义代码中的类。

这种加载机制与传统的 Java 应用程序的类加载机制是相同的，即优先从父 ClassLoader 中加载类，如果父 ClassLoader 中不存在该类，则委托给子 ClassLoader 进行加载。

4.4 深度分析

在上述任务报错中，由于是 K8S 环境，当使用 Application 模式提交任务时，用户 jar 文件（启动命令指定的 jar 文件和 Flink 的 usrlib 目录中的 jar 包）会由 FlinkUserCodeClassLoader 进行动态加载。

但是由于设置了 classloader.resolve-orde 设置 parent-first ，尽管用户的 Flink UDF 已经将 commons-lang3 3.5 版本打入依赖，但是由于 Flink 引擎中的 commons-lang3 版本为 3.3.2 版本，因此在 FlinkUserCodeClassLoader 尝试加载用户自定义代码时，仍然会优先加载 Flink 引擎中的 commons-lang3 3.3.2 版本，而不是用户定义的 commons-lang3 3.12 版本。

因为当用户自定义代码中存在与系统级别库相同的类时，Flink AppClassLoader 将优先加载系统级别库中的类，而不是用户自定义代码中的类。

因此，当用户的代码中使用了 Flink 引擎中不存在的方法时，如 StringUtils.joinWith 方法，就会出现 NoSuchMethodError 异常。

4.5 解决方案

1、修改 Flink 引擎中的 commons-lang3 版本，更新为 commons-lang3:jar:3.12 版本。

2、修改 K8S 环境，类加载机制，设置 classloader.resolve-order = child-first.（前提是 用户 jar 放在 FlinkUserCodeClassLoader 的 ClassPath 路径下）。

3、修改用户 UDF 中的 StringUtils.joinWith 方法，使用其他方法代替，这样可以避免任务报错。

5 总结

经过上述的知识点讲解和实际案例分析，相信各位小伙伴已经对 Flink 的类加载机制以及 Fink on Yarn 和 Flink on K8S 之间的加载机制有所收获，还想了解什么技术内容及生产环境遇到的问题，欢迎在土哥评论区进行回复，我会在空余时间出相关技术问题，感谢各位的支持~
