MODBUS 转 PROFINET 协议网关 是专为MODBUS 协议的 PLC （可编程逻辑控制器）、变频器、传感器和驱动器等设备的项目升级、快速响应、设备集成以及系统扩展而设计的解决方案。 有了它，简单可靠的接入网络，实现系统的集中监控，分散控制功能。

   项目背景

现代化改造： 在不替换现有 MODBUS 设备的情况下，通过网关将这些设备无缝集成到基于 PROFINET 的自动化系统中，实现工厂自动化系统的现代化改造。

提高性能： 利用 PROFINET 的快速通信能力和低延迟特性，显著提升整体系统的性能。

实时通信： PROFINET 支持实时通信，通过网关可以将 MODBUS 设备的数据实时传输到 PROFINET 网络，确保控制系统的快速响应。

    优 化 生产 效率：提高数据交换速度有助于优化生产流程，减少生产停机时间，提高生产效率。

简化集成过程： 通过使用 PROFINET 转 MODBUS 协议网关，可以轻松将现有的 MODBUS 设备集成到基于 PROFINET 的控制系统中，无需对现有设备进行更改或替换。

扩展设备兼容性： 支持 MODBUS RTU/TCP 等多种 MODBUS 协议版本，增强了设备间的兼容性。

灵活的网络架构： PROFINET 支持多种网络拓扑结构，通过网关可以轻松扩展网络，实现设备间的灵活连接。

增强系统功能： PROFINET 提供了丰富的功能集，如实时通信、同步功能、诊断和维护工具等，通过网关可以充分利用这些功能。

应用示例

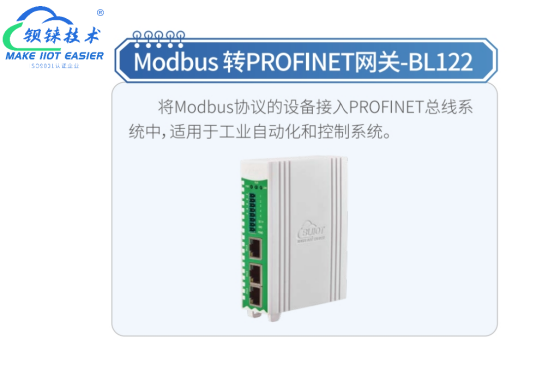

钡铼技术 BL122 MODBUS转PROFINET协议网关 ：这款网关支持 MODBUS RTU/TCP 到 PROFINET 的转换，适用于需要将 MODBUS 设备集成到 PROFINET 网络中的应用场景。通过配置该网关，可以实现 MODBUS 设备与 PROFINET 设备之间的数据交换，从而提高系统的性能和灵活性。

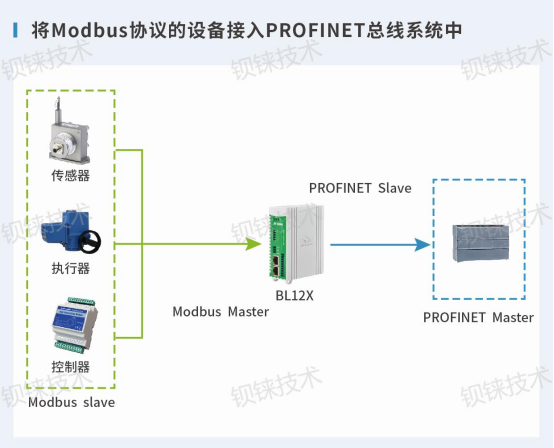

BL122 PROFINET 网关的作用： 工业自动化场景的协议转换，通过网关将 Modbus 的设备对接至 PROFINET 的系统中。

优势

设备集成： Modbus 协议的设备集成到新的基于 PROFINET 的控制系统中，无需更换现有设备。

成本节约： 避免因更换设备而导致的高成本，仅需添加转换模块即可。使用简单快捷，省时省力。

性能提升： 在 PROFINET 协议下，数据采集、远程监控、故障诊断与维护、数据同步、系统扩展等能力都有大的提升。

产品介绍

产品功能

下行采集协议支持：

BL122 的下行采集协议支持 Modbus RTU 和 Modbus TCP 协议。

上行转发协议支持：

BL122 在上行通信支持 PROFINET 通讯协议。

硬件接口：

1 个 RS232 和 2 个 RS485 串口：支持 Modbus RTU Master 和 Modbus RTU Slave 。

3 个网口：分别支持 Modbus TCP 和 PROFINET 协议。

应用广泛： 本产品广泛应用于变频器、仪表、 PLC 、马保、扫码枪、传感器、驱动器、温湿度传感器、流量计接入 PROFINET 协议的 PLC 等主站设备控制器。适用西门子 SMART200 、 300 、 1200 、 1500 等系列 PLC ，是一款经济、稳定、安装简易、适用性强的产品，是未来工业自动化解决方案中很好的选择。

功能特点

▲ 在 PROFINET 一侧为 PROFINET 从站，在 RS485 一侧可以作为 Modbus 主站或者从站。

▲ 支持标准的 PROFINET I/O 协议 。

▲ PROFINET 支持输入字节数为 1440 字节，输出字节为 1440 字节。

▲ Modbus 参数规格：

支持波特率： 2400bit/s ， 4800bit/s ， 9600bit/s ， 19200bit/s ， 38400bit/s ， 57600bit/s ， 115200bit/s ，其它波特率可以定制。

校验方式：无、奇、偶。

数据位： 8 位。

停止位： 1 位、 2 位。

功能码：作为 Modbus RTU 主站，支持 01H 、 02H 、 03H 、 04H 、 05H 、 06H 、 0FH 、 10H 号功能。

除了以上智能网关，我们还有 Modbus   TCP 转 EtherCAT 、 Modbus   RTU 转 Ether net/IP 等等一系列 自动化 协议转换网关。

综上所述，将 Modbus 转换为 PROFINET 可以帮助提高系统的性能、互操作性和扩展性，同时简化网络架构，为工厂自动化提供更大的灵活性和效率。
