EtherNet/IP

前沿 、成熟、兼容、开放

EtherNet/IP 是由罗克韦尔自动化公司开发的工业以太网通讯协定，由 ODVA （ ODVA ）管理，可应用在程序控制及其他自动化的应用中，是通用工业协定（ CIP ）中的一部分。 EtherNet/IP 名称中的 IP 是 “Industrial Protocol” （工业协议）的简称，而非 “Internet Protocol” （网际协议）。

EtherNet/IP 的应用层协定是以使用在 DeviceNet 、 CompoNet 及 ControlNet 的 CIP 为基础，可以存取来自 ControlNet 及 DeviceNet 网络上的物件，使控制系统及其元件之间建立通讯，例如可编程逻辑控制器（ PLC ）、 I/O 模组等。

Ethernet/IP 是由 ODVA 规范管理并公开的工业通信网络。 ODVA 是一家国际标准开发组织，由世界自动化供应商成员组成， Ethernet/IP 正是这个组织的代表作。 Ethernet/IP 通过将 CIP 协议、 TCP/IP 、以太网这三者组合之后得以实现。由此可见，连接途径仍是网线，传输方式是 CIP 协议及组合。

Ethernet/IP 通信中，扫描器和适配器是十分重要的概念。当开始 Ethernet/IP 通信时，一台设备相对于另一台设备，需要打开被 “ 连接 ” 的通信线路、打开连接的一侧称为 “ 扫描器 ” ，类似主站；被打开的一侧称为 “ 适配器 ” ，类似从站。

Ethernet/IP 是一个面向工业自动化应用的工业应用层协议。它建立在标准 UDP/IP 与 TCP/IP 协议之上，利用固定的以太网硬件和软件，为配置、访问和控制工业自动化设备定义了一个应用层协议。

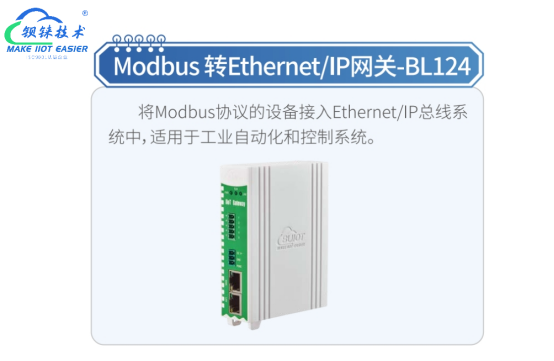

BL124    Modbus 转 Ethernet/IP 网关

用于将多个MODBUS 从站设备接入 ETHERNET/IP 主站网络，实现 MODBUS 转 ETHERNET/IP 功能 以及 ETHERNET/IP 主站对 MODBUS 从站设备的控制。

Ethernet/IP 系列采用嵌入式 Linux OS 系统开发的产品，具有稳定性。主板采用 32 位 ARM MCU 设计，主运行频率高达 300MHz ，采用哈佛™缓存架构，提供完整的高性能处理器系统。

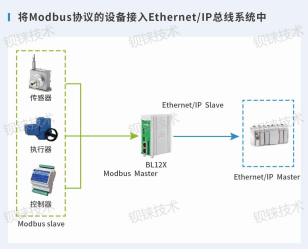

应用拓扑图

网关实现 Modbus 转 Ethernet/IP 的协议设备，具备将 Modbus RTU 转为 Ethernet/IP 协议的功能，每个接口相对独立，专为罗克韦尔 PLC 等相关协议量身定做，多样灵活的组网方式，用户可快速实现对 PLC 等设备的扩展应用。本网关自带 EDS 文件，不需要再独立生成，可在 WEB 端在线编辑设备，操作简便快捷。

产品整机采用环保外壳，抗干扰防辐射，硬件上采用工业级设计，经过严格的设计、测试和实际应用，产品性能稳定可靠。
