T113平台5.5寸1080x1920mipi屏调试指导

调试MIPI屏主要步骤如下：

1. 根据屏规格书，配置MIPI屏参数。

2. 基于平台中默认的MIPI LCD驱动自行修改驱动。

3. Mipi 屏驱动主要修改两点:

3.1、根据屏规格书的上电时序，配置驱动里面上电时序。

3.2、根据MIPI厂家提供的寄存器配置，来配置驱动中的屏的寄存器值。

下面以5.5寸mipi屏调试为示例进行讲解。

第一步：屏参配置

屏驱动和屏参配置以uboot为例，内核可参考uboot配置即可。

修改uboot-bord.dts配置，路径如下

t113-s3_linux-sdk-v1.1/brandy/brandy-2.0/u-boot-2018/arch/arm/dts

可以参考屏规格书timings部分，由于该规格参数不全，所以下面直接列出配好的参数

&lcd0 {

 lcd_used = <1>;

 lcd_driver_name = "tft720x1280";

 lcd_if = <4>; /* 2:ttl; 3:lvds; 4:dsi */

 lcd_x = <1080>;

 lcd_y = <1920>;

 lcd_width = <68>;

 lcd_height = <120>;

 lcd_dclk_freq = <151>;

 lcd_hbp = <100>;

 lcd_ht = <1210>;

 lcd_hspw = <10>;

 lcd_vbp = <34>;

 lcd_vt = <1976>;

 lcd_vspw = <8>;

 lcd_dsi_lane = <4>;

 lcd_dsi_if = <0>;

 lcd_dsi_format = <0>;

 lcd_dsi_te = <0>;

 lcd_frm = <0>;

 lcd_io_phase = <0>;

 lcd_gamma_en = <0>;

 lcd_bright_curve_en = <0>;

 lcd_cmap_en = <0>;

 lcd_pwm_used = <1>;

 lcd_pwm_ch = <7>;

 lcd_pwm_freq = <25000>;

 lcd_pwm_pol = <1>;

 lcd_pwm_max_limit = <255>;

 lcd_backlight = <220>;

 deu_mode = <0>;

 lcdgamma4iep = <22>;

 smart_color = <90>;

 lcd_reset = <&pio PD 16 GPIO_ACTIVE_HIGH>;

 pinctrl-0 = <&dsi4lane_pins_a>;

 pinctrl-1 = <&dsi4lane_pins_b>;

};

解析参数含义如下

lcd_used：是否使用LCD：0表示不使用；1表示使用

lcd_driver_name：LCD驱动名，只能是brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/lcd/panel.c的panel_array数组中名称

lcd_if：是LCD接口类型：2:ttl; 3:lvds; 4:dsi，ttl是RGB接口

lcd_x：是LCD分辨率的X轴的值

lcd_y：是LCD分辨率的Y轴的值

lcd_width：是LCD像素点的物理宽度，单位：mm，用于计算dpi

lcd_height：是LCD像素点的物理高度，单位：mm，用于计算dpi

lcd_dclk_freq：是LCD主时钟，单位：MHz。fps=(lcd_dclk_freq*1000*1000)/(ht*vt)即：lcd_dclk_freq=lcd_ht*lcd_vt*fps；fps一般是60（刷新率）。

lcd_hbp：是有效行间，指行同步信号hsync开始到有效数据间的dclk的cyccle个数，包含行同步信号区；即lcd_hbp等于实际hbp+实际hspw

lcd_ht：是DCLK的cycle个数，等于lcd_x+lcd_hspw+lcd_hbp+lcd_hfp；驱动会自动根据这个值计算lcd_hfp

lcd_hspw：是行同步信号的宽度。即1个data cycle的时间

lcd_vbp：是场同步信号sync开始到有效数据间的行数，包括场同步信号区；即lcd_vbp等于实际vbp+实际vspw

lcd_vt：是场的总行数，等于lcd_y+lcd_vspw+lcd_vbp+lcd_vfp；驱动会自动根据这个值计算lcd_vfp

lcd_vspw：是场同步信号的宽度

lcd_lvds_if：是LVDS通道数：0是单通道；1是双通道

lcd_lvds_colordepth：是LVDS位宽：0是8位；1是6位

lcd_lvds_mode：是LVDS模式：0是NS模式；1是JEIDA模式

lcd_frm：是LCD的色深，0是RGB888；1是RGB666；2是RGB565

lcd_gamma_en：是伽马参数：0是关闭；1是开启；设置1后需要对屏驱动中的lcd_gamma_tbl[256]赋值

lcd_cmap_en：是色彩映射功能：0是关闭；1是开启；设置1后需要对lcd_cmap_tbl[2][3][4]进行赋值

lcd_rb_swap：是调换tcon模块RGB中的R分量和B分量：0是不变；1是对调

lcd_dsi_lane：是mipi-DSI的lane通道数：1、2、3、4

lcd_dsi_if：是mipi-DSI的类型：0是video mode（即：实时刷屏）；1是command mode（即：屏幕有个te引脚）

lcd_dsi_format：是mipi-DSI的数据格式：0是24bit RGB；1是loosely的18bit RGB；2是18bit RGB；3是16bit RGB

lcd_dsi_te：是mipi-DSI的刷屏间隔：0的刷屏间隔是lcd_ht*lcd_vt；1或2的刷屏间隔是2个te脉冲；0是自动；1是上升沿；2是下降沿

lcd_dsi_port_num：是mipi-DSI的接口数：0是1个接口；1是2个接口

lcd_tcon_mode：是mipi-DSI的tcon模式：0是通用模式；1是tcon主模式（第一次发送数据同步）；2是tcon主模式（每帧都同步）；3是tcon从模式；4是1个tcon驱动2个DSI（即8条lane）

lcd_pwm_used：是否使用背光：0表示不使用；1表示使用

lcd_pwm_ch：背光的PWM通道号，请根据实际硬件填写

lcd_pwm_freq：背光的PWM频率，单位：Hz

lcd_pwm_pol：背光PWM的占空比极性：0表示高有效；1表示低有效

lcd_pwm_max_limit：背光PWM的亮度最高值，比如设置为150，即将0～255的分为线性映射到0～150

lcd_backlight：背光默认值

因为是MIPI屏，因此下面几个参数需要特别注意配置

cd_driver_name = tft720x1280"";  //这个需要跟实际驱动名字匹配上即可

lcd_if = <4>;  //lcd类型，mipi屏配置4，lvds配置3

lcd_dsi_lane = <4>;  //mipi屏lane 数量，根据规格来填写即可，这个地方如果不对，屏幕点不亮

lcd_dsi_if = <0>;

lcd_dsi_format = <0>;

lcd_dsi_te = <0>;

该LCD屏具有4pair data,像素格式RGB888,因此

lcd_dsi_lane = <4>;

lcd_dsi_if = <0>;

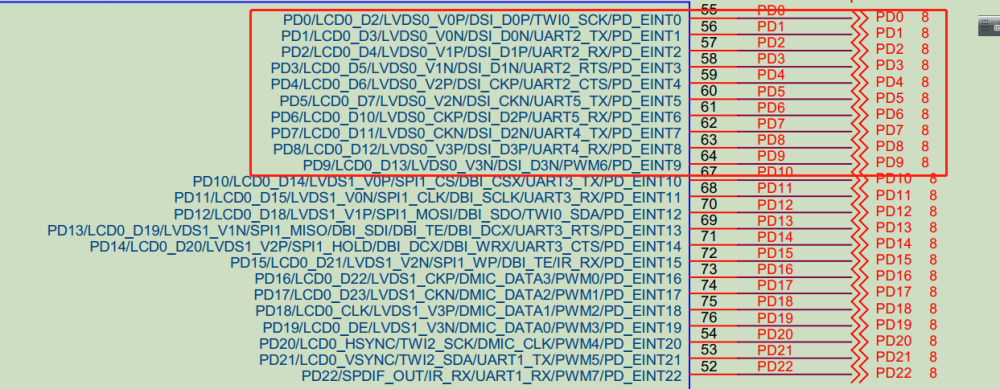

LCD引脚配置只需要根据原理图连接配置对应引脚即可

引脚用了PD0-PD9。

复位脚为PD16  //该配置很重要，如果不对屏点不亮 。

lcd_reset = <&pio PD 16 GPIO_ACTIVE_HIGH>;

1. 驱动调试

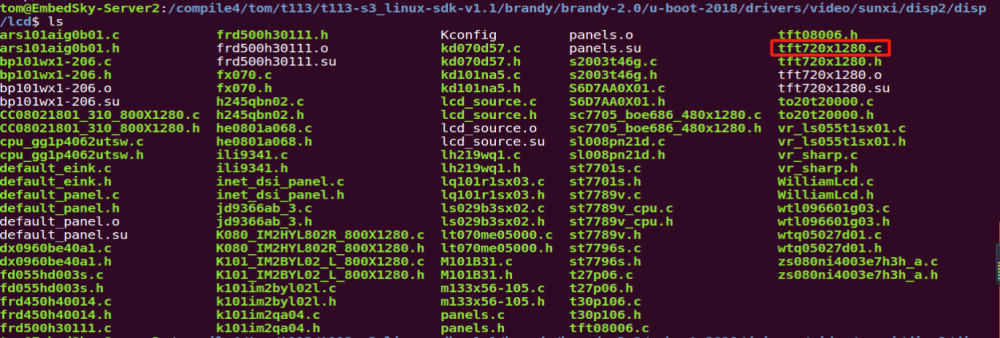

LCD屏的驱动路径如下

t113-s3_linux-sdk-v1.1/brandy/brandy-2.0/u-boot-2018/drivers/video/sunxi/disp2/disp/lcd

以tft720x1280.c驱动为基础来调试。

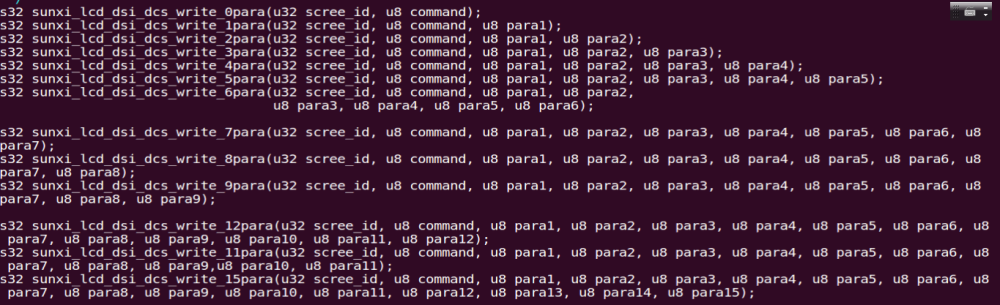

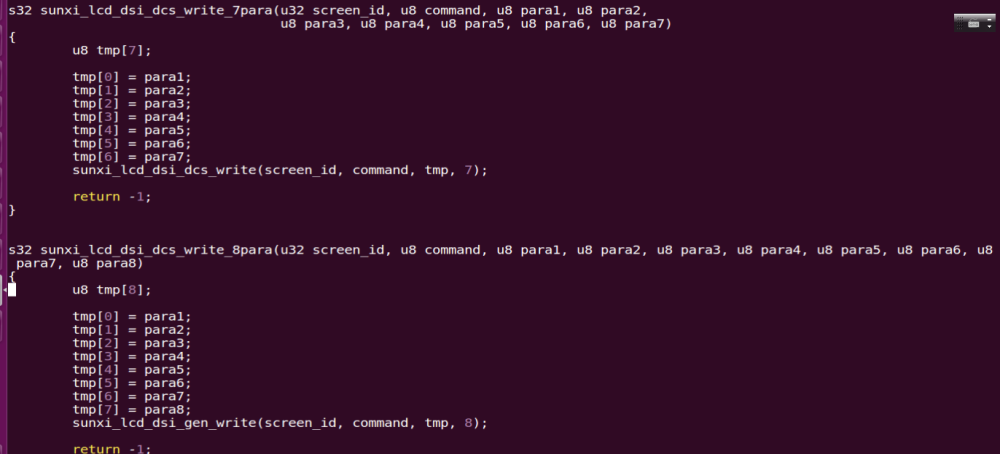

添加上一部分需求我们需要在lcd_source.c中添加该函数的定义

在lcd_source.h中添加函数定义。

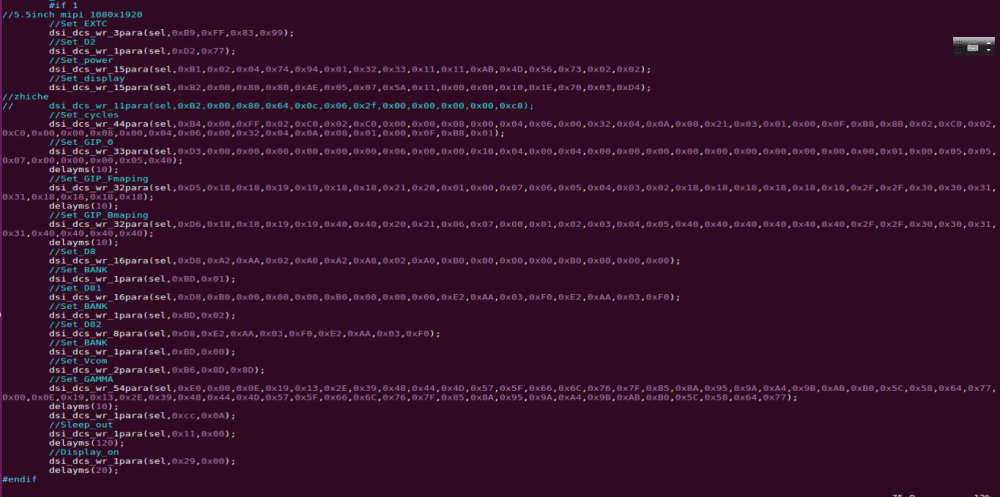

添加成功后确保编译通过后可以在tft720x1280.c中添加屏初始化驱动，这部分一般屏厂会给，我们需要将这些参数按照我们的驱动格式写进去即可

添加成功后编译镜像即可测试屏是否正常。

调试过程遇到问题汇总

硬件问题

由于转接板接触不是很好，在调试过程中会因为接触不好导致屏一直点不亮，所以在调试过程中需要确保转接板和接屏的线是好的在继续调。

软件问题

1、屏驱动初始化参数，由于屏厂家给的参数不对，导致后面屏的颜色发生了变化，后面把0xCC这个寄存器的值由0x08改成0x0A就解决了这个问题

2、设备树中的屏参数，由于该屏的规格书中屏参不齐，需要自己花了点时间去验证参数是否合理。

---
