第三十八章 SPIFFS实验
上一章实验中已经成功驱动SD卡，并可对SD卡进行读写操作，但读写SD卡时都是直接读出或写入二进制数据，这样使用起来显得十分不方便，因此本章将介绍SPIFFS，SPIFFS是一个用于SPI NOR flash设备的嵌入式文件系统，支持磨损均衡以及文件系统一致性检查等功能。通过本章的学习，读者将学习到SPIFFS的基本使用。
本章分为如下几个小节：
38.1 SPIFFS简介
38.2 硬件设计
38.3 程序设计
38.4 下载验证
38.1 SPIFFS介绍
SPIFFS是一个用于嵌入式目标上的SPI NOR flash设备的文件系统，并且有如下特点：
l 小目标，没有堆的少量RAM
l 只有大范围的数据块才能被擦除
l 擦除会将块中的所有位重置为1
l 写操作将1置0
l 0只能被擦除成1
l 磨损均衡
以上几点是SPIFFS的特点，下面则说明了SPIFFS具体能做些什么：
l 专门为低ram使用而设计
l 使用静态大小的ram缓冲区，与文件的数量无关
l 类可移植操作系统接口:打开、关闭、读、写、查找、统计等
l 它可以在任何NOR闪存上运行，不仅是SPI闪存，理论上也可以在微处理器的嵌入式闪存上运行
l 多个spiffs配置可以在相同的目标上运行—甚至可以在相同的SPI闪存设备上运行
l 实现静态磨损调平（也就是flash的寿命维护）
l 内置文件系统一致性检查
l 高度可配置的
38.2 硬件设计
38.2.1 例程功能
1.在nor flash指定区域新建holle.txt文件，然后对这文件进行读写操作
2. LED闪烁，指示程序正在运行
38.2.2 硬件资源
1. LED灯
LED -IO0
2. XL9555
IIC_SDA-IO41
IIC_SCL-IO42
3. SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在P5端口，使用跳线帽将IO_SET和LCD_DC相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
4. SPIFFS
38.2.3 原理图
本章实验使用的SPIFFS为软件库，因此没有对应的连接原理图。
38.3 程序设计
38.3.1 程序流程图
程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图：

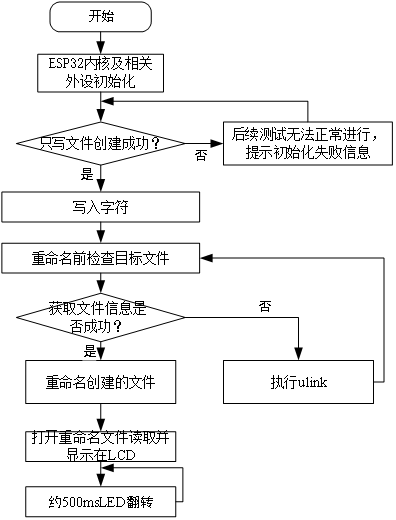

图38.3.1.1 IIC_EXIO实验程序流程图
38.3.2 SPIFFS函数解析
SPIFFS涉及到的文件并不算多，主要调用到了C库的函数，关于C库的函数我们在这里就不过多介绍了，主要介绍一下调用到ESP32 IDF库中的函数。
1，注册装载SPIFFS
该函数使用给定的路径前缀将SPIFFS注册并装载到VFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_register(const esp_vfs_spiffs_conf_t * conf);
该函数的形参描述，如下表所示：
表38.3.2.1 函数esp_vfs_spiffs_register ()形参描述
该函数的返回值描述，如下表所示：

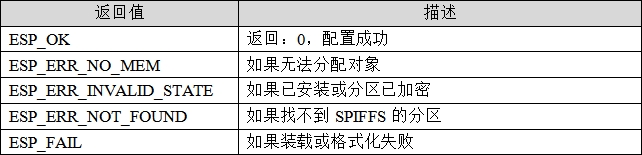

表38.3.2.2 函数esp_vfs_spiffs_register ()返回值描述
该函数使用esp_vfs_spiffs_conf_t类型的结构体变量传入，该结构体的定义如下所示：

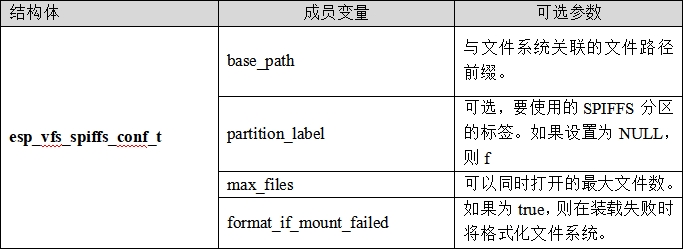

表38.3.2.3 esp_vfs_spiffs_conf_t结构体参数值描述
完成上述结构体参数配置之后，可以将结构传递给esp_vfs_spiffs_register 函数，用以实例化SPIFFS。
2，获取SPIFFS的信息
该函数用于获取SPIFFS的信息，其函数原型如下所示：
esp_err_t esp_spiffs_info(const char* partition_label, size_t *total_bytes, size_t *used_bytes);
该函数的形参描述，如下表所示：

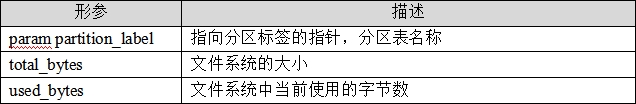

表38.3.2.4 函数esp_spiffs_info ()形参描述
该函数的返回值描述，如下表所示：
表38.3.2.5 函数esp_spiffs_info ()返回值描述
3，注销和卸载SPIFFS
该函数从VFS注销和卸载SPIFFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_unregister(const char* partition_label);
该函数的形参描述，如下表所示：
表38.3.2.6 函数esp_vfs_spiffs_unregister ()形参描述
该函数的返回值描述，如下表所示：
表38.3.2.7 函数esp_vfs_spiffs_unregister ()返回值描述
38.3.3 SPIFFS驱动解析
在IDF版的27_spiffs例程中，作者在分区表中添加了SPIFFS的内容，27_spiffs \components\BSP路径下并无新的驱动文件增加。分区表内容如下：
# ESP-IDF Partition Table # Name, Type, SubType, Offset, Size, Flags nvs, data, nvs, 0x9000, 0x6000, , phy_init, data, phy, 0xf000, 0x1000, , factory, app, factory, 0x10000, 0x1F0000, , vfs, data, fat, 0x200000, 0xA00000, , storage, data, spiffs, 0xc00000, 0x400000, ,
38.3.4 CMakeLists.txt文件
打开本实验BSP下的CMakeLists.txt文件，其内容如下所示：
set(src_dirs
IIC
LCD
LED
SPI
XL9555)
set(include_dirs
IIC
LCD
LED
SPI
XL9555)
set(requires
driver
)
idf_component_register(SRC_DIRS ${src_dirs}
INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})
component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)
该例程驱动文件与依赖库并没有新的文件添加。
38.3.5 实验应用代码
打开main/main.c文件，该文件定义了工程入口函数，名为app_main。该函数代码如下。
i2c_obj_t i2c0_master;
#define DEFAULT_FD_NUM 5
#define DEFAULT_MOUNT_POINT "/spiffs"
#define WRITE_DATA "ALIENTEK ESP32-S3\r\n"
static const char *TAG = "spiffs";
/**
* @brief spiffs初始化
* @param partition_label:分区表的分区名称
* @param mount_point:文件系统关联的文件路径前缀
* @param max_files:可以同时打开的最大文件数
* @retval 无
*/
esp_err_t spiffs_init(char *partition_label,char *mount_point,size_t max_files)
{
/* 配置spiffs文件系统各个参数 */
esp_vfs_spiffs_conf_t conf = {
.base_path = mount_point,
.partition_label = partition_label,
.max_files = max_files,
.format_if_mount_failed = true,
};
/* 使用上面定义的设置来初始化和挂载SPIFFS文件系统 */
esp_err_t ret_val = esp_vfs_spiffs_register(&conf);
/* 判断SPIFFS挂载及初始化是否成功 */
if (ret_val != ESP_OK)
{
if (ret_val == ESP_FAIL)
{
printf("Failed to mount or format filesystem\n");
}
else if (ret_val == ESP_ERR_NOT_FOUND)
{
printf("Failed to find SPIFFS partition\n");
}
else
{
printf("Failed to initialize SPIFFS(%s)\n",esp_err_to_name(ret_val));
}
return ESP_FAIL;
}
/* 打印SPIFFS存储信息 */
size_t total = 0, used = 0;
ret_val = esp_spiffs_info(conf.partition_label, &total, &used);
if (ret_val != ESP_OK)
{
ESP_LOGE(TAG,
"Failed to get SPIFFS partition information(%s)",
esp_err_to_name(ret_val));
}
else
{
ESP_LOGE(TAG, "Partition size: total: %d, used: %d", total, used);
}
return ret_val;
}
/**
* @brief 注销spiffs初始化
* @param partition_label：分区表标识
* @retval 无
*/
esp_err_t spiffs_deinit(char *partition_label)
{
return esp_vfs_spiffs_unregister(partition_label);
}
/**
* @brief 测试spiffs
* @param 无
* @retval 无
*/
void spiffs_test(void)
{
ESP_LOGI(TAG, "Opening file");
/* 建立一个名为/spiffs/hello.txt的只写文件 */
FILE* f = fopen("/spiffs/hello.txt", "w");
if (f == NULL)
{
ESP_LOGE(TAG, "Failed to open file for writing");
return;
}
/* 写入字符 */
fprintf(f, WRITE_DATA);
fclose(f);
ESP_LOGI(TAG, "File written");
/* 重命名之前检查目标文件是否存在 */
struct stat st;
if (stat("/spiffs/foo.txt", &st) == 0) /* 获取文件信息，获取成功返回0 */
{
/* 从文件系统中删除一个名称。
如果名称是文件的最后一个连接，并且没有其它进程将文件打开，
名称对应的文件会实际被删除。 */
unlink("/spiffs/foo.txt");
}
/* 重命名创建的文件 */
ESP_LOGI(TAG, "Renaming file");
if (rename("/spiffs/hello.txt", "/spiffs/foo.txt") != 0)
{
ESP_LOGE(TAG, "Rename failed");
return;
}
/* 打开重命名的文件并读取 */
ESP_LOGI(TAG, "Reading file");
f = fopen("/spiffs/foo.txt", "r");
if (f == NULL)
{
ESP_LOGE(TAG, "Failed to open file for reading");
return;
}
char line[64];
fgets(line, sizeof(line), f);
fclose(f);
char* pos = strchr(line, '\n'); /* 指针pos指向第一个找到‘\n’ */
if (pos)
{
*pos = '\0'; /* 将‘\n’替换为‘\0’ */
}
ESP_LOGI(TAG, "Read from file: '%s'", line);
lcd_show_string(90, 110, 200, 16, 16, line, RED);
}
在SPIFFS驱动中，首先初始化并挂载了一个SPIFFS分区，然后使用POSIX和C库API写入和读取数据。
i2c_obj_t i2c0_master;
/**
* @brief 程序入口
* @param 无
* @retval 无
*/
void app_main(void)
{
esp_err_t ret;
ret = nvs_flash_init(); /* 初始化NVS */
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret==ESP_ERR_NVS_NEW_VERSION_FOUND)
{
ESP_ERROR_CHECK(nvs_flash_erase());
ret = nvs_flash_init();
}
ESP_ERROR_CHECK(ret);
led_init(); /* LCD初始化 */
i2c0_master = iic_init(I2C_NUM_0); /* 初始化IIC0 */
spi2_init(); /* SPI初始化 */
xl9555_init(i2c0_master); /* XL9555初始化 */
lcd_init(); /* LCD初始化 */
spiffs_init("storage", DEFAULT_MOUNT_POINT, DEFAULT_FD_NUM);/*SPIFFS初始化*/
/* 显示实验信息 */
lcd_show_string(10, 50, 200, 16, 16, "ESP32", RED);
lcd_show_string(10, 70, 200, 16, 16, "SPIFFS TEST", RED);
lcd_show_string(10, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);
lcd_show_string(10, 110, 200, 16, 16, "Read file:", BLUE);
spiffs_test(); /* SPIFFS测试 */
while (1)
{
LED_TOGGLE();
vTaskDelay(500);
}
}
可以看到，本实验的应用代码中，在一系列初始化之后，配置spiffs文件系统各个参数，再建立一个名为/spiffs/hello.txt的只写文件，LED闪烁表明程序正在运行。
38.4 下载验证
在完成编译和烧录操作后，在指定区域新建hello.txt文件，然后对这文件进行读写操作。
图38.4.1 程序运行效果图
