第十六章 SPILCD实验
在本章实验中，我们将通过编写MicroPython驱动程序来实现SPILCD显示。在开发板上，我们已经预留了SPILCS模块接口，因此需要准备一个SPILCD显示模块。我们将一起点亮SPILCS，并实现字符的显示。
16.1 SPILCD模块简介
16.2 SPILCD C模块解析
16.3 硬件设计
16.4 软件设计
16.5 下载验证
16.1 SPILCD模块简介
本例程仅支持两种屏幕，一种是ATK-MD0130的1.3寸显示模块，另一种是ATK-MD0240的2.4寸显示模块。这两种显示模块是由正点原子推出的高性能LCD显示模块。这两个显示模块的LCD分辨率为240*240和320*240像素，支持16位真彩色显示。模块采用ST7789V作为LCD的驱动芯片，该芯片自带RAM，无需外加驱动器或存储器。使用外接的主控芯片时，仅需使用SPI接口就可以轻松地驱动这两个显示模块。

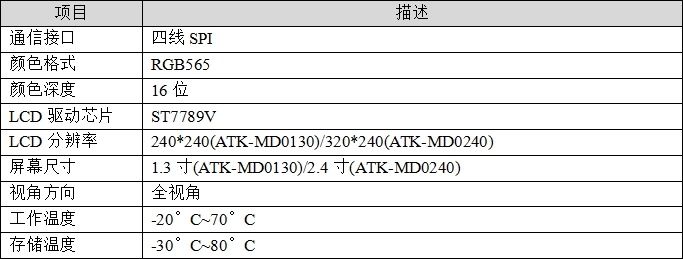

ATK-MD0130和ATK-MD0240 模块的各项基本参数，如下表所示。
表16.1.1 ATK-MD0130和ATK-MD0240 模块基本参数
ATK-MD0130和ATK-MD0240模块通过2*4的排针（2.54mm 间距）同外部相连接，该模块可直接与正点原子DNESP32-S3开发板和正点原子MiniSTM32H750开发板等开发板的WIRELESS接口（SPI 接口）连接，而对于没有板载WIRELESS接口的开发板，可以通过杜邦线连接。正点原子大部分的STM32开发板，我们都提供了本模块相应的例程，用户可以直接在这些开发板上，对模块进行测试。
ATK-MD0130模块的外观，如下图所示。
图16.1.1 ATK-MD0130模块实物图

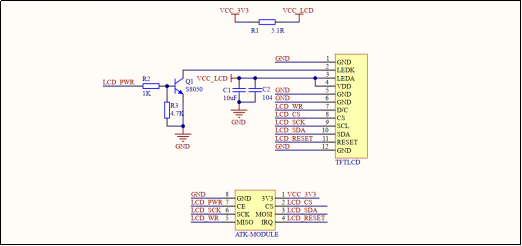

ATK-MD0130和ATK-MD0240模块的原理图，如下图所示。
图16.1.2 ATK-MD0130模块原理图
ATK-MD0130和ATK-MD0240模块通过一个2*4的排针（2.54mm间距）同外部电路连接，各引脚的详细描述，如下表所示。

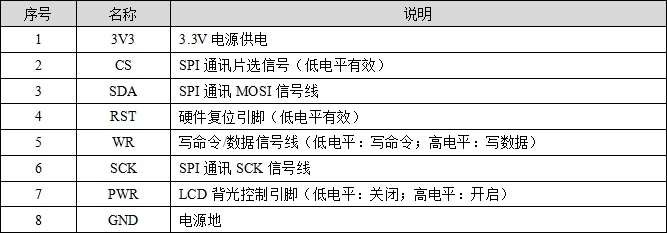

表16.1.2 ATK-MD0130和ATK-MD0240模块引脚说明
16.1.1 模块SPI时序介绍

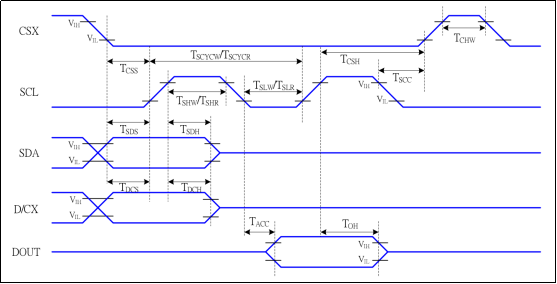

ATK-MD0130和ATK-MD0240模块在四线SPI通讯模式下，最少仅需四根信号线（CS、SCK、SDA、WR（DC））就能够完成与这两个显示模块的通讯，四线SPI接口时序如下图所示。
图16.1.1.1 四线SPI接口时序图

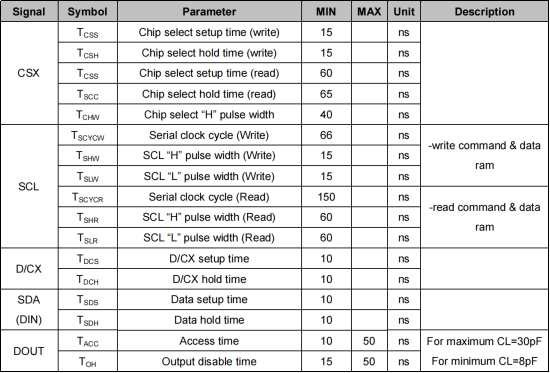

上图中各个时间参数，如下图所示。
图16.1.1.2 四线SPI接口时序时间参数
从上图中可以看出，ATK-MD0130和ATK-MD0240模块四线SPI的写周期是非常快的（T SCYCW = 66ns），而读周期就相对慢了很多（T SCYCR = 150ns）。
更详细的时序介绍，可以参考ST7789V的数据手册《ST7789V_SPEC_V1.4.pdf》。
16.1.2 模块驱动说明
ATK-MD0130和ATK-MD0240模块采用ST7789V作为LCD驱动器，LCD的显存可直接存放在ST7789V的片上RAM中，ST7789V的片上RAM有240*320*3字节，并且ST7789V会在没有外部时钟的情况下，自动将其片上RAM的数据显示至LCD上，以最小化功耗。
在每次初始化显示模块之前，必须先通过RST引脚对显示模块进行硬件复位，硬件复位要求RST至少被拉低10微秒，拉高RST结束硬件复位后，须延时120毫秒等待复位完成后，才能够往显示模块传输数据。
PWR引脚用于控制显示模块的LCD背光，该引脚自带下拉电阻，当PWR引脚被拉低或悬空时，ATK-MD0130模块的LCD背光都处于关闭状态，当PWR引脚被拉高时，显示模块的LCD背光才会点亮。

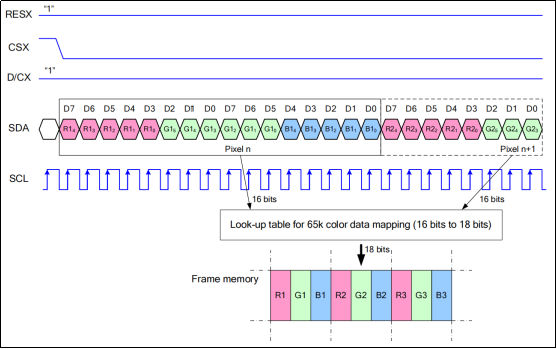

ST7789V最高支持18位色深（262K色），但一般在希纳是模块上使用16位色深（65K色）的RGB565格式，这样可以在16位色深下达到最快的速度。在16位色深模式下，ST7789V采用RGB565格式传输、存储颜色数据，如下图所示。
图16.1.2.1 16位色深模式（RGB565）传输颜色数据
如上图所示，一个像素的颜色数据需要使用16比特来传输，这16比特数据中，高5比特用于表示红色，低5比特用于表示蓝色，中间的6比特用于表示绿色。数据的数值越大，对应表示的颜色就越深。
ST7789V支持连续读写RAM中存放的LCD上颜色对应的数据，并且连续读写的方向（LCD的扫描方向）是可以通过命令0x36进行配置的，如下图所示。

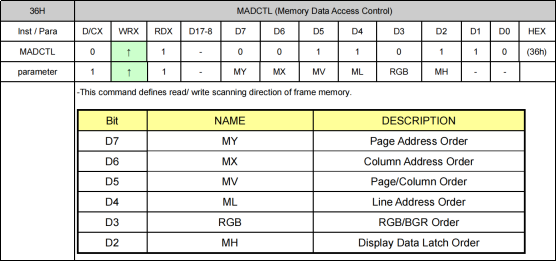

图16.1.2.2 命令0x36

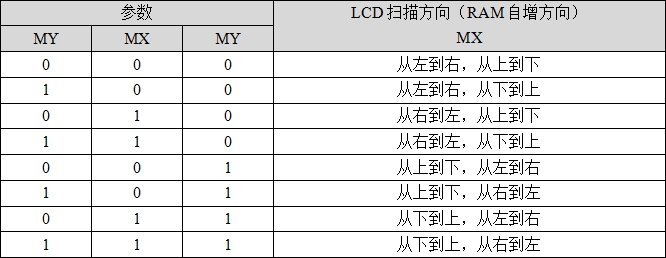

从上图中可以看出，命令0x36可以配置6个参数，但对于配置LCD的扫描方向，仅需关心MY、MX和MV这三个参数，如下表所示。
表16.1.2.1 命令0x36配置LCD扫描方向
这样一来，就能够大大地提高ATK-MD0130和ATK-MD0240模块在刷屏时的效率，仅需设置一次坐标，然后连续地往ATK-MD0130和ATK-MD0240模块传输颜色数据即可。
在往ATK-MD0130和ATK-MD0240模块写入颜色数据前，还需要设置地址，以确定随后写入的颜色数据对应LCD上的哪一个像素，通过命令0x2A和命令0x2B可以分别设置ATK-MD0130和ATK-MD0240模块显示颜色数据的列地址和行地址，命令0x2A的描述，如下图所示。
图2.3.3 命令0x2A

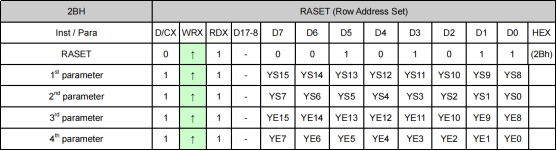

命令0x2B的描述，如下图所示。
图2.3.4 命令0x2B
以默认的LCD扫描方式（从左到右，从上到下）为例，命令0x2A的参数XS和XE和命令0x2B的参数YS和YE就在LCD上确定了一个区域，在连读读写颜色数据时，ST7789V就会按照从左到右，从上到下的扫描方式读写设个区域的颜色数据。
16.2 SPILCD C模块解析
16.2.1 C模块解析
作者将简要介绍正点原子SPILCD C模块驱动。这个讲解内容会分为几个部分：SPILCD构造函数、写数据、写命令。SPILCD C模块驱动可在A盘à6，软件资料à1，软件à2，MicroPython开发工具à01-Windowsà2，正点原子MicroPython驱动àCModules_LibàLCD路径下找到。
1，SPILCD构造函数
mp_obj_t lcd_make_new(const mp_obj_type_t *type,size_t n_args,size_t n_kw
,const mp_obj_t *all_args )
{
/* 创建对象的参数 */
enum
{
ARG_spi, ARG_reset, ARG_dc, ARG_cs,
ARG_backlight, ARG_dir,ARG_lcd,
};
/* 创建对象参数的默认值 */
static const mp_arg_t allowed_args[] = {
{ MP_QSTR_spi, MP_ARG_OBJ | MP_ARG_REQUIRED, {.u_obj = MP_OBJ_NULL} },
{ MP_QSTR_reset, MP_ARG_KW_ONLY | MP_ARG_OBJ, {.u_obj = MP_OBJ_NULL} },
{ MP_QSTR_dc, MP_ARG_KW_ONLY | MP_ARG_OBJ, {.u_obj = MP_OBJ_NULL} },
{ MP_QSTR_cs, MP_ARG_KW_ONLY | MP_ARG_OBJ, {.u_obj = MP_OBJ_NULL} },
{ MP_QSTR_backlight, MP_ARG_KW_ONLY|MP_ARG_OBJ,{.u_obj = MP_OBJ_NULL} },
{ MP_QSTR_dir, MP_ARG_KW_ONLY | MP_ARG_INT, {.u_int = 0} },
{ MP_QSTR_lcd, MP_ARG_KW_ONLY | MP_ARG_INT, {.u_int = 0} },
};
mp_arg_val_t args[MP_ARRAY_SIZE(allowed_args)];
mp_arg_parse_all_kw_array(n_args, n_kw, all_args,
MP_ARRAY_SIZE(allowed_args), allowed_args, args);
/* 创建对象 */
self = m_new_obj(lcd_obj_t);
self->base.type = &lcd_type;
/* 设置对象参数 */
mp_obj_base_t *spi_obj = (mp_obj_base_t*)
MP_OBJ_TO_PTR(args[ARG_spi].u_obj);
self->spi_obj = spi_obj;
self->dir = args[ARG_dir].u_int;
self->lcd = args[ARG_lcd].u_int;
/* SPI控制块是否为空 */
if (spi_obj == MP_OBJ_NULL)
{
mp_raise_ValueError(MP_ERROR_TEXT("SPI init ???"));
}
/* 屏幕方向只能横屏和竖屏 */
if (self->dir != 1 && self->dir != 0)
{
mp_raise_ValueError(MP_ERROR_TEXT("Not horizontal and
vertical screens"));
}
/* LCD类型选择 */
if (self->lcd != 1 && self->lcd != 0)
{
mp_raise_ValueError(MP_ERROR_TEXT("Only supports 320x240(0)
and 240x240(1)"));
}
/* DC命令/数据选择管脚 */
if (args[ARG_dc].u_obj == MP_OBJ_NULL) {
mp_raise_ValueError(MP_ERROR_TEXT("must specify dc pin"));
}
/* 背光管脚 */
if (args[ARG_backlight].u_obj != MP_OBJ_NULL) {
self->backlight = mp_hal_get_pin_obj(args[ARG_backlight].u_obj);
}
/* 复位管脚 */
if (args[ARG_reset].u_obj != MP_OBJ_NULL) {
self->reset = mp_hal_get_pin_obj(args[ARG_reset].u_obj);
}
/* 获取DC管脚号 */
self->dc = mp_hal_get_pin_obj(args[ARG_dc].u_obj);
/* 片选管脚 */
if (args[ARG_cs].u_obj != MP_OBJ_NULL) {
self->cs = mp_hal_get_pin_obj(args[ARG_cs].u_obj);
}
/* 执行LCD初始化序列 */
lcd_dv_init();
return MP_OBJ_FROM_PTR(self);
}
根据上述源代码可以看出，作者首先创建了一个LCD对象控制块，然后设置了LCD对象的属性。接着，系统判断SPI控制块、LCD类型、LCD扫描方向和各个管脚是否满足相关条件。如果不满足条件，系统将不再执行下去，并在Shell交互窗口下提示错误信息。最后，系统调用了lcd_dv_init函数来初始化LCD序列，并返回LCD对象。
2，SPILCD写命令函数
/**
* @brief 发送命令到LCD，使用轮询方式阻塞等待传输完成(由于数据传输量很少，
因此在轮询方式处理可提高速度。使用中断方式的开销要超过轮询方式)
* @param cmd 传输的8位命令数据
* @retval 无
*/
STATIC void lcd_write_cmd(const uint8_t cmd)
{
CS_LOW();
DC_LOW();
mp_obj_base_t *s = (mp_obj_base_t *)MP_OBJ_TO_PTR(lcd_self->spi_obj);
mp_machine_spi_p_t *spi_p = (mp_machine_spi_p_t *)
MP_OBJ_TYPE_GET_SLOT(s->type, protocol);
spi_p->transfer(s, 1, &cmd, NULL);
CS_HIGH();
}
上述源码中，作者首先拉低DC数据/命令和CS片选管脚的电平，接着根据传入的SPI控制块，调用了SPI收发函数来发送SPILCD命令。发送完成后，拉高CS片选管脚的电平。
3，SPILCD写数据函数
/**
* @brief 发送数据到LCD，使用轮询方式阻塞等待传输完成(由于数据传输量很少，
因此在轮询方式处理可提高速度。使用中断方式的开销要超过轮询方式)
* @param data 传输的8位数据
* @retval 无
*/
STATIC void lcd_write_data(const uint8_t *data, int len){
CS_LOW();
DC_HIGH();
mp_obj_base_t *s = (mp_obj_base_t *)MP_OBJ_TO_PTR(lcd_self->spi_obj);
mp_machine_spi_p_t *spi_p = (mp_machine_spi_p_t *)
MP_OBJ_TYPE_GET_SLOT(s->type, protocol);
spi_p->transfer(s, len, data, NULL);
CS_HIGH();
}
上述源码中，作者首先拉高DC数据/命令和拉低CS片选管脚的电平，接着，调用了SPI收发函数来发送SPILCD数据。发送完成后，拉高CS片选管脚的电平。其他函数，如画线、画点等，请参考lcd.c/.h文件。
16.2.2 C模块构造与类的方法
1，atk_lcd类与SPI构造函数
Lcd和SPI的构造对象方法如下：
class atk_lcd.init(spi,reset,dc,cs,backlight,dir,lcd) 使用示例： spi=SPI(2,baudrate=80000000, sck = Pin(12), mosi = Pin(11), miso = Pin(13)) lcd=atk_lcd.init(spi,dc=Pin(40,Pin.OUT),cs=Pin(21,Pin.OUT,value=1),dir=1,lcd=0)
该构造方法的参数描述，如下表所示。

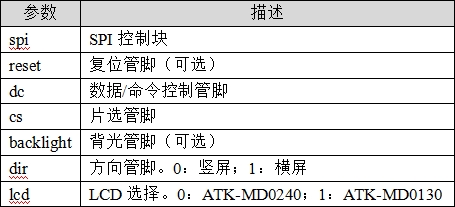

表16.2.2.1 atk_lcd.init构造函数参数描述
返回值：LCD对象。
2，lcd类的方法
①：打开LCD背光。
其函数原型如下：
lcd.on()
②：关闭LCD背光。
其函数原型如下：
lcd.off()
③：LCD清屏。
其函数原型如下：
lcd.clear(color)
该函数的参数描述，如下表所示。
表16.2.2.2 lcd.clear函数参数描述

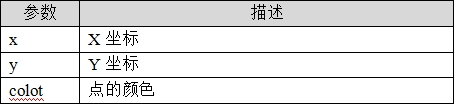

④：LCD画点。
其函数原型如下：
lcd.pixel(x,y,colot)
该函数的参数描述，如下表所示。
表16.2.2.3 lcd.clear函数参数描述

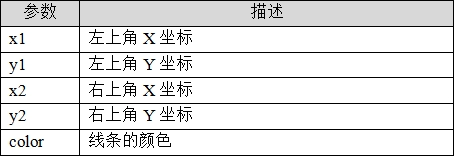

⑤：LCD画线。
其函数原型如下：
lcd.line(x1,y1,x2,y2,color)
该函数的参数描述，如下表所示。
表16.2.2.4 lcd.line函数参数描述
⑥：LCD画一个矩形。
其函数原型如下：
lcd.rectangle (x0,y0,x1,y1,color)
该函数的参数描述，如下表所示。
表16.2.2.5 lcd.rectangle函数参数描述
⑦：LCD画一个圆。
其函数原型如下：
lcd.circle (x0,y0,x1,y1,color)
该函数的参数描述，如下表所示。
表16.2.2.6 lcd.circle函数参数描述
⑧：LCD显示字符。
其函数原型如下：
lcd.char(x,y,chr,size,mode,color)

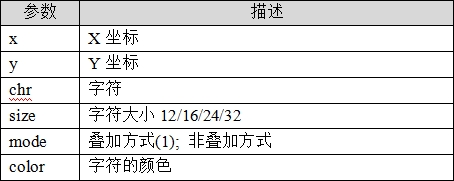

该函数的参数描述，如下表所示。
表16.2.2.7 lcd.char函数参数描述
⑨：LCD显示len个数字。
其函数原型如下：
lcd.num(x,y,num,len,size,color)
该函数的参数描述，如下表所示。

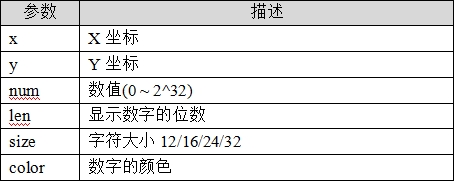

表16.2.2.7 lcd.num函数参数描述
⑩：LCD显示字符串。
其函数原型如下：
lcd.string(x,y,width,heught,size,p,color)

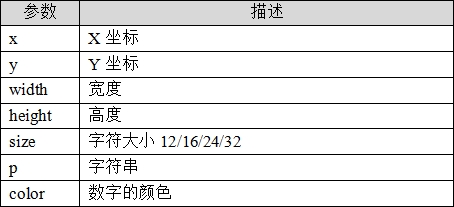

该函数的参数描述，如下表所示。
表16.2.2.8 lcd.string函数参数描述
11：LCD填充区域。
其函数原型如下：
lcd.fill(x0,y0,x1,y1,color)
该函数的参数描述，如下表所示。
表16.2.2.9 lcd.fill函数参数描述
12，RGB888转RGB565，返回RGB565颜色数值。
其函数原型如下：
atk_lcd.color565(r,g,b)

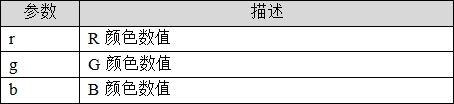

该函数的参数描述，如下表所示。
表16.2.2.10 atk_lcd.color565函数参数描述
16.3 硬件设计
1. 例程功能
本章实验功能简介：使用开发板的SPI接口连接正点原子 SPILCD模块(仅限SPI显示模块)，实现SPILCD模块的显示。通过把LCD模块插入底板上的WIRELESS接口（SPI 接口），按下复位之后，就可以看到SPILCD模块不停的显示一些信息并不断切换底色。LED闪烁用于提示程序正在运行。
2. 硬件资源
1）LED灯
LED-IO1
2）XL9555
IIC_INT-IO0（需在P5连接IO0）
IIC_SDA-IO41
IIC_SCL-IO42
3）SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在P5端口，使用跳线帽将IO_SET和LCD_DC相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
3. 原理图

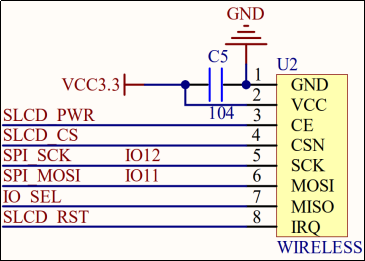

SPILCD硬件部分的原理图，如下图所示。
图16.3.1 SPILCD接口原理图
16.4 软件设计
16.3.1 程序流程图

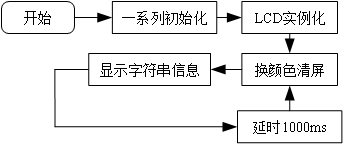

程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图。
图16.3.1.1 程序流程图
16.3.2 程序解析
本书籍的代码都在main.py脚本下编写的，读者可在光盘资料下找到对应的源码。SPILCD实验main.py源码如下：
from machine import Pin,SPI,I2C
import atk_xl9555 as io_ex
import atk_lcd as lcd
import time
"""
* @brief 程序入口
* @param 无
* @retval 无
"""
if __name__ == '__main__':
x = 0
# IIC初始化
i2c0 = I2C(0, scl = Pin(42), sda = Pin(41), freq = 400000)
# XL9555初始化
xl9555 = io_ex.init(i2c0)
# 复位LCD
xl9555.write_bit(io_ex.SLCD_RST,0)
time.sleep_ms(100)
xl9555.write_bit(io_ex.SLCD_RST,1)
time.sleep_ms(100)
# 初始化SPI
spi=SPI(2,baudrate=80000000, sck = Pin(12), mosi = Pin(11), miso = Pin(13))
# 初始化LCD,lcd = 0为正点原子2.4寸屏幕;lcd = 1为正点原子1.3寸SPILCD屏幕;
display=lcd.init(spi,dc=Pin(40,Pin.OUT),cs=Pin(21, Pin.OUT),dir = 1,lcd = 0)
# 打开背光
xl9555.write_bit(io_ex.SLCD_PWR,1)
time.sleep_ms(100)
while True:
#创建字典
seasondict = {
0: lcd.BLACK,
1: lcd.BLUE,
2: lcd.RED,
3: lcd.GREEN,
4: lcd.CYAN,
5: lcd.MAGENTA,
6: lcd.YELLOW}
#刷新颜色
display.clear(seasondict[x])
#显示字体
display.string(0, 5, 240, 32, 32, "ESP32-S3",lcd.RED)
display.string(0, 34, 240, 16, 16, "SPI LCD Test",lcd.RED)
display.string(0, 50, 240, 16, 16, "ATOM@ALIENTEK",lcd.RED)
x += 1
if x == 7:
x = 0
time.sleep(1)
这示例代码使用SPI和I2C接口与外部设备进行通信，并通过特定的库函数控制2.4寸LCD显示屏的显示内容。具体来说，代码中初始化了I2C和SPI接口，然后使用这些接口与XL9555芯片通信，以控制LCD显示屏的复位和背光。接着，它通过调用特定库（atk_lcd）提供的函数在LCD屏幕上显示文本和颜色。在循环中，它使用一个变量x来循环显示不同的颜色，并在屏幕上显示固定的文本。当变量x的值达到7时，它会被重置为0，从而循环显示。
16.5 下载验证

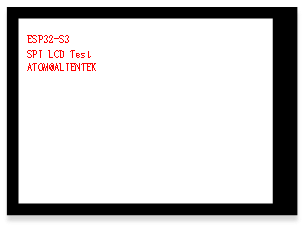

下载代码后，LED不停的闪烁，提示程序已经在运行了。同时可以看到SPILCD模块的显示实验信息，并且背景色不停切换，如下图所示。
图16.5.1 SPILCD显示效果图
