第二十章 光环境传感器实验
上一章，我们介绍了IIC驱动XL9555，本章我们将向大家介绍如何使用IIC来驱动光环境传感器。在本章中，作者将使用MicroPython 程序来驱动AP3216C，从而检测环境光强度（ALS）、接近距离（PS）和红外线强度（IR）等环境参数。
本章分为如下几个小节：
20.1 光敏传感器简介
20.2 AP3216C C模块解析
20.3 硬件设计
20.4 程序设计
20.5 下载验证
20.1 光敏传感器简介
AP3216C是敦南科技推出的一款三合一环境传感器， 它包含了：数字环境光传感器（ALS）、接近传感器（PS）和一个红外LED（IR）。该芯片通过IIC接口和MCU连接，并支持中断（INT）输出。AP3216C的特点如下：
·IIC接口，支持高达400KHz通信速率
·支持多种工作模式（ALS、PS+IR、ALS+PS+IR等）
·内置温度补偿电路
·工作温度支持-30~80℃
·环境光传感器具有16位分辨率
·接近传感器具有10位分辨率
·红外传感器具有10位分辨率
·超小封装（4.1*2.4*1.35mm）
因为以上一些特性，AP3216C被广泛应用于智能手机上面，用来检测光强度（自动背光控制），和接近开关控制（听筒靠近耳朵，手机自动灭屏功能）。AP3216C的框图如下图所示。

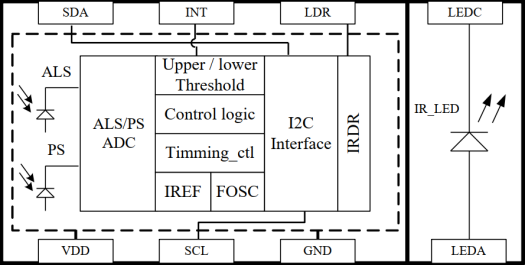

图20.1.1 AP3216C框图
1，引脚说明
AP3216C的引脚说明如下表所示。
表20.1.1 AP3216C引脚说明
AP3216C和我们的MCU只需要连接SCL、SDA和INT，就可以实现驱动。其SCL和SDA同24C02共用，连接在IO41和IO42上，INT脚连接在XL9555的P0_0上，见图14.2.1。关于IIC协议的介绍，请参考IO扩展实验。
2，写寄存器
AP3216C的写寄存器时序如下图所示。

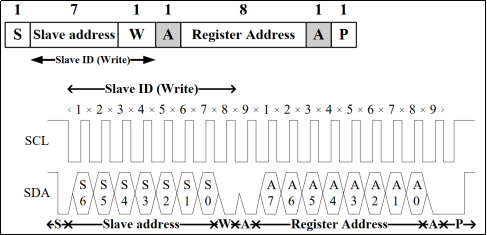

图20.1.2 AP3216C写寄存器时序
图中，先发送AP3216C的地址（7位，0X1E，左移一位后为：0X3C），最低位W=0表示写数据，随后发送8位寄存器地址，最后发送8位寄存器值。其中：S，表示IIC起始信号；W，表示读/写标志位（W=0表示写，W=1表示读）；A，表示应答信号；P，表示IIC停止信号。
3，读寄存器
AP3216C的读寄存器时序如下图所示。

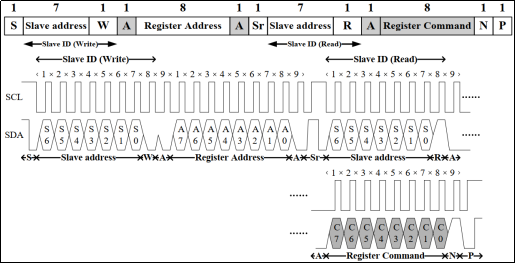

图20.1.3 AP3216C读寄存器时序
图中，同样是先发送7位地址+写操作，然后再发送寄存器地址，随后，重新发送起始信号（Sr），再次发送7位地址+读操作，然后读取寄存器值。其中：Sr，表示重新发送IIC起始信号；N，表示不对AP3216C进行应答；其他简写同上。
4，寄存器描述
AP3216C有一些列寄存器，由这些寄存器来控制AP3216C的工作模式，以及中断配置和数据输出等。这里我们仅介绍我们在本章需要用到的一些寄存器，其他寄存器的描述和说明，请大家参考AP3216C的数据手册。
本章需要用到AP3216C的寄存器如下表所示。
表20.1.2 AP3216C相关寄存器及其说明
上表中，0X00是一个系统模式控制寄存器，主要在初始化的时候配置，初始化的时候，我们先设置其值为100，实行一次软复位，随后设置其值为011，开启ALS+PS+IR检测功能。
剩下的6个寄存器，为数据寄存器，输出AP3216C内部三个传感器所检测到的数据（ADC值），描述如表所示，这里需要注意的是：读取间隔至少要大于112.5ms，因为，AP3216C内部完成一次ALS+PS+IR的数据转换，需要112.5ms的时间。
AP3216C的简介，我们就介绍到这里，关于该芯片的详细说明，请大家参考其数据手册。
20.2 AP3216C C模块解析
20.2.1 C模块解析
作者将简要介绍正点原子AP3216C C模块驱动。这个讲解内容会分为几个部分：AP3216C构造函数、读写数据。AP3216C C模块驱动可在A盘à6，软件资料à1，软件à2，MicroPython开发工具à01-Windowsà2，正点原子MicroPython驱动àCModules_LibàIIC路径下找到。
1，AP3216C构造函数
mp_obj_t ap3216c_make_new(const mp_obj_type_t *type,size_t n_args,
size_t n_kw,const mp_obj_t *all_args )
{
/* 创建对象的参数 */
enum
{
ARG_iic,
};
static const mp_arg_t allowed_args[] = {
{ MP_QSTR_iic, MP_ARG_OBJ | MP_ARG_REQUIRED, {.u_obj = MP_OBJ_NULL} },
};
mp_arg_val_t args[MP_ARRAY_SIZE(allowed_args)];
mp_arg_parse_all_kw_array(n_args, n_kw, all_args,
MP_ARRAY_SIZE(allowed_args), allowed_args, args);
/* 创建对象 */
ap3216c_self = m_new_obj(ap3216c_obj_t);
ap3216c_self->base.type = &ap3216c_type;
/* 设置对象参数 */
mp_obj_base_t *ap3216c_obj = (mp_obj_base_t*)
MP_OBJ_TO_PTR(args[ARG_iic].u_obj);
if (ap3216c_obj == MP_OBJ_NULL)
{
mp_raise_ValueError(MP_ERROR_TEXT("I2C init ???"));
}
ap3216c_self->iic_obj = ap3216c_obj;
/* 初始化ap3216c */
ap3216c_init();
return MP_OBJ_FROM_PTR(ap3216c_self);
}
从这里可以发现，ap3216c的构造函数与xl9555、AT24Cxx的构造函数类似，它们都需要传入IIC控制块，然后调用ap3216c_init函数来初始化光环境传感器。以下是该初始化代码的示例：
/**
* @brief 初始化AP3216C
* @param 无
* @retval 0, 成功;
1, 失败;
*/
uint8_t ap3216c_comfig(void)
{
uint8_t temp;
esp_err_t err;
int retry = 3;
ap3216c_write_one_byte(0x00, 0X04); /* 复位AP3216C */
mp_hal_delay_ms(50); /* AP33216C复位至少10ms */
ap3216c_write_one_byte(0x00, 0X03); /* 开启ALS、PS+IR */
ap3216c_read_one_byte(&temp,0X00); /* 读取刚刚写进去的0X03 */
if (temp == 0X03)
{
ESP_LOGI("AP3216C", "AP3216C success!!!");
return 0; /* AP3216C正常 */
}
else
{
ESP_LOGE("AP3216C", "AP3216C fail!!!");
return 1; /* AP3216C失败 */
}
}
/**
* @brief ap3216c初始化
* @param 无
* @retval 无
*/
void ap3216c_init(void)
{
while (ap3216c_comfig()) /* 检测不到AP3216C */
{
ESP_LOGE("ap3216c", "ap3216c init fail!!!");
mp_hal_delay_ms(500);
}
}
我们可以看到，init函数中调用了ap3216c_comfig函数，用于初始化和配置AP3216C光环境传感器模块。在ap3216c_comfig函数中，我们首先复位AP3216C器件，接着，开启ALS、PS和IR检测功能，最后，判断是否写入成功。如果是0x03，则设备通信成功；否则，通信失败。
2，向ap3216c写入16位IO值
根据20.1章节的写时序为基准，编写ap3216c光环境传感器写时序代码，如下所示：
/**
* @brief 向ap3216c写入16位IO值
* @param data:要写入的数据
* @retval ESP_OK:读取成功；其他:读取失败
*/
static esp_err_t ap3216c_write_one_byte(uint8_t reg,uint8_t data)
{
int data_len = 0;
mp_obj_base_t *self = (mp_obj_base_t *)MP_OBJ_TO_PTR(ap3216c_self->iic_obj);
mp_machine_i2c_p_t *i2c_p = (mp_machine_i2c_p_t *)
MP_OBJ_TYPE_GET_SLOT(self->type, protocol);
mp_machine_i2c_buf_t bufs[2] = {
{.len = 1, .buf = ®},
{.len = 1, .buf = &data},
};
data_len=i2c_p->transfer(self, AP3216C_ADDR,2,
bufs,MP_MACHINE_I2C_FLAG_STOP);
if (data_len != 0)
{
return ESP_OK;
}
else
{
return ESP_FAIL;
}
}
在上述源代码中，作者根据传入的IIC控制块，调用了IIC收发函数来发送AP3216C的命令和数据。发送完成后，函数返回了ESP_OK状态。
2，读取ap3216c的16位IO值
根据20.1章节的读时序为基准，编写ap3216c光环境传感器读时序代码，如下所示：
/**
* @brief 读取ap3216c的16位IO值
* @param data:存储区
* @param reg :寄存器
* @retval ESP_OK:读取成功；其他:读取失败
*/
static esp_err_t ap3216c_read_one_byte(uint8_t* data,uint8_t reg)
{
int data_len = 0;
mp_obj_base_t *self = (mp_obj_base_t *)MP_OBJ_TO_PTR(ap3216c_self->iic_obj);
mp_machine_i2c_p_t *i2c_p = (mp_machine_i2c_p_t *)
MP_OBJ_TYPE_GET_SLOT(self->type, protocol);
mp_machine_i2c_buf_t bufs[2] = {
{.len = 1, .buf = ®},
{.len = 1, .buf = data},
};
data_len = i2c_p->transfer(self, AP3216C_ADDR, 2, bufs,
MP_MACHINE_I2C_FLAG_WRITE1
| MP_MACHINE_I2C_FLAG_READ
| MP_MACHINE_I2C_FLAG_STOP);
if (data_len != 0)
{
return ESP_OK;
}
else
{
return ESP_FAIL;
}
}
同样地，AP3216C的读时序也是利用IIC收发函数来实现的。写时序和读时序的唯一区别在于最后的flag标志位不同，从而导致发送流程有所不同。如果读者想了解i2c_p->transfer函数的收发流程，可以在MicroPython源代码中找到machine_i2c.c文件（位于micropython\ports\esp32路径下）。
20.2.2 C模块构造与类的方法
1，atk_ap3216类的构造方法
ap3216的构造对象方法如下：
class atk_ap3216.init(iic) 使用示例： i2c0 = I2C(0, scl = Pin(42), sda = Pin(41), freq = 400000) ap3216 = atk_ap3216.init(i2c0)
该构造方法的参数描述，如下表所示。
表20.2.2.1 atk_ap3216.init构造方法参数描述
返回值： ap3216c对象。
2，ap3216类的方法
①：向ap3216设备读数据。
其方法原型如下：
ap3216.ap3216_read()
返回值：环境光强度（ALS）、接近距离（PS）和红外线强度（IR）数据。
20.3 硬件设计
1. 例程功能
本章实验功能简介：开机的时候先检测AP3216C是否存在，如检测不到AP3216C，则在SPILCD屏幕上面显示报错信息。如果检测到AP3216C，则显示正常，并在主循环里面，循环读取ALS+PS+IR的传感器数据，并显示在SPILCD屏幕上面。同时，LED闪烁，提示程序正在运行。
2. 硬件资源
1）XL9555
IIC_INT-IO0（需在P5连接IO0）
IIC_SDA-IO41
IIC_SCL-IO42
2）SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在P5端口，使用跳线帽将IO_SET和LCD_DC相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
3）AP3216C
IIC_SDA-IO41
IIC_SCL-IO42
AP_INT-IO0_0（XL9555）
3. 原理图
AP3216C硬件部分的原理图，如下图所示。

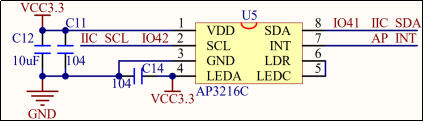

图20.3.1 IIC连接原理
20.4 程序设计
20.4.1 程序流程图
程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图。
图20.4.1.1 程序流程图
20.4.2 程序解析
本书籍的代码都在main.py脚本下编写的，读者可在光盘资料下找到对应的源码。光环境传感器实验main.py源码如下：
from machine import Pin,SPI,I2C import atk_xl9555 as io_ex import atk_lcd as lcd import atk_ap3216 as ap3216c import time """ * @brief 程序入口 * @param 无 * @retval 无 """ if __name__ == '__main__': # 初始化LED并输出高电平 led = Pin(1,Pin.OUT,value = 1) # IIC初始化 i2c0 = I2C(0, scl = Pin(42), sda = Pin(41), freq = 400000) # 初始化XL9555 xl9555 = io_ex.init(i2c0) # 复位LCD xl9555.write_bit(io_ex.SLCD_RST,0) time.sleep_ms(100) xl9555.write_bit(io_ex.SLCD_RST,1) time.sleep_ms(100) # 初始化SPI spi = SPI(2,baudrate = 80000000, sck = Pin(12), mosi=Pin(11), miso=Pin(13)) # 初始化LCD,lcd = 0为正点原子2.4寸屏幕;lcd = 1为正点原子1.3寸SPILCD屏幕; display = lcd.init(spi,dc = Pin(40,Pin.OUT),cs=Pin(21, Pin.OUT),dir=1,lcd=0) # 开启背光 xl9555.write_bit(io_ex.SLCD_PWR,1) time.sleep_ms(100) # 显示实验信息 display.string(30, 50, 240, 16, 16, "ESP32-S3",lcd.RED) display.string(30, 70, 200, 16, 16, "AP3216C TEST", lcd.RED) display.string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", lcd.RED) display.string(30, 110, 200, 16, 16, "ir:", lcd.RED) display.string(30, 130, 200, 16, 16, "ps:", lcd.RED) display.string(30, 150, 200, 16, 16, "als:", lcd.RED) # 初始化AP1632C ap3216 = ap3216c.init(i2c0) while True: # 获取数据 data = tuple(ap3216.ap3216c_read()) # 对数据进行换算 ir = (data[1] << 8) | data[0] ps = (data[3] << 8) | data[2] als = (data[5] << 8) | data[4] # 延时换算结果 display.num(110, 110,int(ir),5,16,lcd.BLUE) display.num(110, 130,int(ps),5,16,lcd.BLUE) display.num(110, 150,int(als),5,16,lcd.BLUE) led_state = led.value() led.value(not led_state) time.sleep_ms(500) # 延时500ms
这示例代码首先初始化了LED灯并使其输出高电平，然后初始化了I2C总线设备，并使用I2C总线初始化了一个XL9555芯片。接着，通过这个芯片来复位LCD显示屏，并使用SPI总线设备初始化了一个LCD显示屏。然后开启LCD显示屏的背光，并在显示屏上显示一些信息。然后，代码初始化了AP3216C传感器，进入一个无限循环，在循环中不断从AP3216C传感器读取环境光强度（ALS）、接近距离（PS）和红外线强度（IR）数据，将数据进行换算，然后将换算结果显示在LCD显示屏上。同时，还会切换LED灯的状态。最后，代码延时500毫秒。
20.5 下载验证
将程序下载到开发板后，可以看到LED不停的闪烁，提示程序已经在运行了。LCD显示的内容如下图所示：

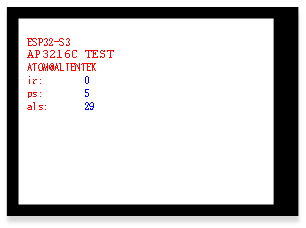

图20.5.1 光环境传感器实验测试图
我们可以用手遮挡/靠近AP3216C传感器，可以看到三个传感器的数据变化，说明我们的代码是工作正常的。
