第二十二章 FATFS实验
上一章，我们学习了SD卡的使用，并实现了简单的读写扇区功能。在电脑上我们的资料常以文件的形式保存，通过文件名我们可以快速对自己的文件数据等进行分类。对于SD卡这种容量可以达到非常大的存储介质，按扇区去管理数据已经变得不方便，我们希望单片机也可以像电脑一样方便地用文件的形式去管理，在需要做数据采集的场合也会更加便利。
本章，我们将介绍FATFS这个软件工具，利用它在Kendryte K210上实现类似电脑上的文件管理功能，方便管理SD卡上的数据。
本章分为如下几个小节：
22.1 FATFS简介
22.2 硬件设计
22.3 程序设计
22.4 运行验证
22.1 FATFS简介
FATFS是一个完全免费开源的FAT/exFAT文件系统模块，专门为小型的嵌入式系统而设计。它完全用标准C语言（ANSI C C89）编写，所以具有良好的硬件平台 独立性，只需做简单的修改就可以移植到8051、PIC、AVR、ARM、Z80、RX等系列单片机上。它支持FATl2、FATl6和FAT32，支持多个存储媒介；有独立的缓冲区，可以对多个文件进行读／写，并特别对8位单片机和16位单片机做了优化。FATFS的特点有：
l Windows/dos系统兼容的FAT/exFAT文件系统
l 独立于硬件平台，方便跨硬件平台移植
l 代码量少、效率高
l 多种配置选项
l 支持多卷（物理驱动器或分区，最多10个卷）
l 多个ANSI/OEM代码页包括DBCS
l 支持长文件名、ANSI/OEM或Unicode
l 支持RTOS
l 支持多种扇区大小
l 只读、最小化的API和I/O缓冲区等
l 新版的exFAT文件系统，突破了原来FAT32对容量管理32Gb的上限，可支持更巨大的存储
FATFS的这些特点，加上免费、开源的原则，使得FATFS应用非常广泛。FATFS模块的层次结构如图22.1.1所示：
图22.1.1 FATFS层次结构图
最顶层是应用层，使用者无需理会FATFS的内部结构和复杂的FAT协议，只需要调用FATFS模块提供给用户的一系列应用接口函数，如f_open，f_read，f_write和f_close等，就可以像在PC上读／写文件那样简单。
中间层FATFS模块，实现了FAT文件读／写协议。FATFS模块提供的是ff.c和ff.h。除非有必要，使用者一般不用修改，使用时将头文件直接包含进去即可。
需要我们编写移植代码的是FATFS模块提供的底层接口，它包括存储媒介读／写接口（diskI/O）和供给文件创建修改时间的实时时钟。
FATFS的源码及英文详述，大家可以在：http://elm-chan.org/fsw/ff/00index_e.html这个网站下载到，教程目前使用的版本为R0.15。本章我们就使用最新版本的FATFS作为介绍，下载最新版本的FATFS软件包，解压后可以得到两个文件夹：doc和src。doc里面主要是对FATFS的介绍，而src里面才是我们需要的源码。source文件夹详情表，如表22.1.1.1所示：

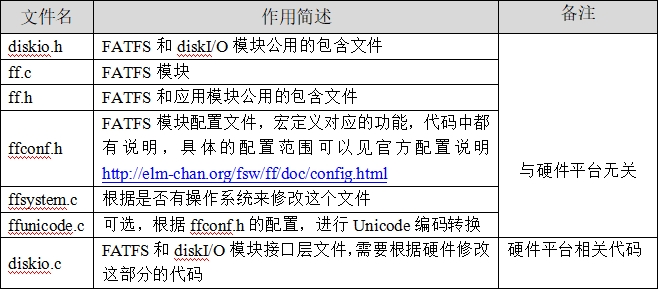

表22.1.1.1 FATFS的源码文件介绍
FATFS模块在移植的时候，我们一般只需要修改2个文件，即ffconf.h和diskio.c。FATFS模块的所有配置项都是存放在ffconf.h里面，我们可以通过配置里面的一些选项，来满足自己的需求。接下来我们介绍几个重要的配置选项。
1） FF_FS_TINY。这个选项在R0.07版本中开始出现，之前的版本都是以独立的C文件出现（FATFS和TinyFATFS），有了这个选项之后，两者整合在一起了，使用起来更方便。我们使用FATFS，所以把这个选项定义为0即可。
2） FF _FS_READONLY。这个用来配置是不是只读，本章我们需要读写都用，所以这里设置为0即可。
3） FF _USE_STRFUNC。这个用来设置是否支持字符串类操作，比如f_putc，f_puts等，本章我们需要用到，故设置这里为1。
4） FF _USE_MKFS。用来定时是否使能格式化，本章需要用到，所以设置这里为1。
5） FF _USE_FASTSEEK。这个用来使能快速定位，我们设置为1，使能快速定位。
6） FF _USE_LABEL。这个用来设置是否支持磁盘盘符（磁盘名字）读取与设置。我们设置为1，使能，就可以通过相关函数读取或者设置磁盘的名字了。
7） FF _CODE_PAGE。这个用于设置语言类型，包括很多选项（见FATFS官网说明），我们这里设置为936，即简体中文（GBK码，同一个文件夹下的ffunicode.c根据这个宏选择对应的语言设置）。
8） FF_USE_LFN。该选项用于设置是否支持长文件名（还需要_CODE_PAGE支持），取值范围为0~3。0，表示不支持长文件名，1~3是支持长文件名，但是存储地方不一样，我们选择使用3，通过ff_memalloc函数来动态分配长文件名的存储区域。
9） FF_VOLUMES。用于设置FATFS支持的逻辑设备数目，我们设置为2，即支持2个设备。
10）FF_MAX_SS。扇区缓冲的最大值，一般设置为512。
11）FF_FS_EXFAT。新版本增加的功能，使用exFAT文件系统，用于支持超过32Gb的超大存储。它们使用的是exFAT文件系统，使用它时必须要根据设置FF_USE_LFN这个参数的值以决定exFATs系统使用的内存来自堆栈还是静态数组。
其他配置项，我们这里就不一一介绍了，FATFS的说明文档里面有很详细的介绍，大家自己阅读http://elm-chan.org/fsw/ff/doc/config.html即可。下面我们来讲讲FATFS的移植，FATFS的移植主要分为3步：
① 数据类型：在integer.h里面去定义好数据的类型。这里需要了解你用的编译器的数据类型，并根据编译器定义好数据类型。
② 配置：通过ffconf.h配置FATFS的相关功能，以满足你的需要。

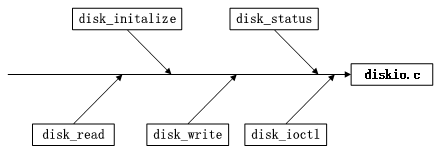

③ 函数编写：打开diskio.c，进行底层驱动编写，需要编写5个接口函数，如下图所示：
图22.1.2 diskio需要实现的函数
通过以下三步，我们即可完成对FATFS的移植。
第一步，我们使用的是VSCode，数据类型和integer.h里面定义的一致，所以此步，我们不需要做任何改动。
第二步，关于ffconf.h里面的相关配置，我们几乎没有做任何修改，将FF_STR_VOLUME_ID配置为2和FF_FS_NORTC配置为1即可，其他的配置用默认配置。
第三步，因为FATFS模块完全与磁盘I/O层分开，因此需要下面的函数来实现底层物理磁盘的读写与获取当前时间。底层磁盘I/O模块并不是FATFS的一部分，并且必须由用户提供。这些函数一般有5个，在diskio.c里面。

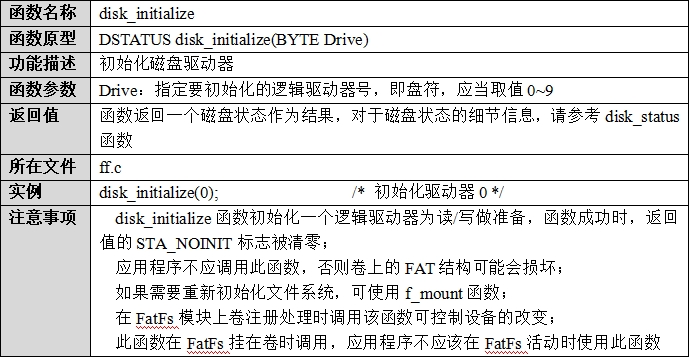

首先是disk_initialize函数，该函数介绍如表22.1.2所示：
表22.1.2 disk_initialize函数介绍

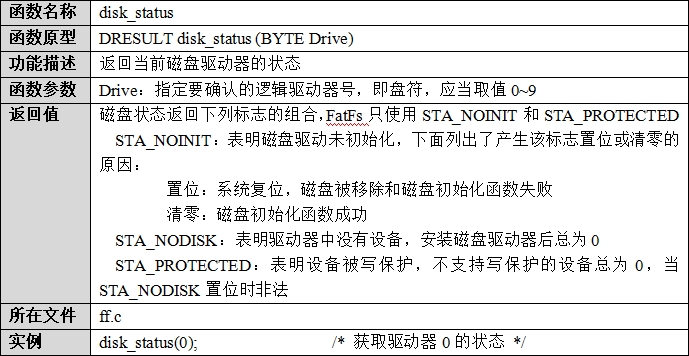

第二个函数是disk_status函数，该函数介绍如表22.1.3所示：
表22.1.3 disk_status函数介绍
第三个函数是disk_read函数，该函数介绍如表22.1.4所示：
表22.1.4 disk_read函数介绍

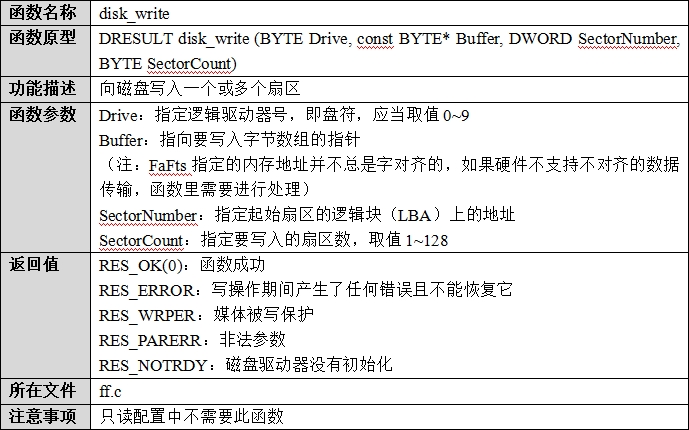

第四个函数是disk_write函数，该函数介绍如表22.1.5所示：
表22.1.5 disk_write函数介绍

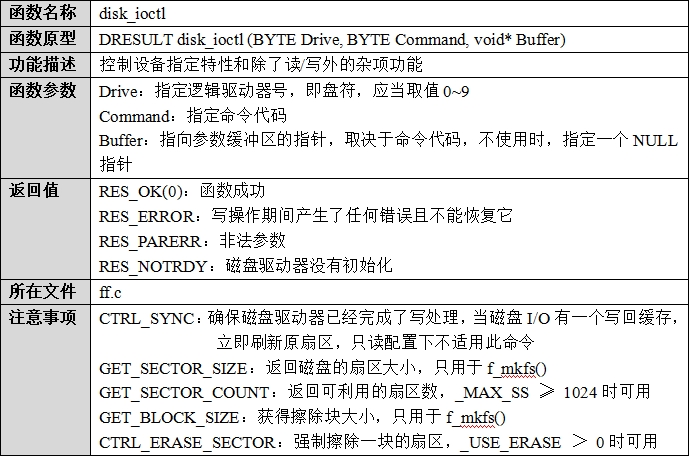

第五个函数是disk_ioctl函数，该函数介绍如表22.1.6所示：
表22.1.6 disk_ioctl函数介绍
以上五个函数，我们将在软件设计部分一一实现。通过以上3个步骤，我们就完成了对FATFS的移植，就可以在我们的代码里面使用FATFS了。
FATFS提供了很多API函数，这些函数FATFS的自带介绍文件里面都有详细的介绍(包括参考代码)，我们这里就不多说了。这里需要注意的是，在使用FATFS的时候，必须先通过f_mount函数注册一个工作区，才能开始后续API的使用，关于FATFS的介绍，我们就介绍到这里。大家可以通过FATFS自带的介绍文件进一步了解和熟悉FATFS的使用。
22.2 硬件设计
22.2.1 例程功能
1.开机的时候初始化SD卡，为SD卡注册一个工作区，然后读取SD卡的根目录信息并通过USB串口打印，最后FATFS文件系统卸载SD卡工作区，LCD模块上显示相关信息。
22.2.2 硬件资源
1. SD CARD
TF_MISO - IO26
TF_SCK - IO27
TF_MOSI - IO28
TF_CS - IO29
2. LCD
LCD_RD - IO34
LCD_BL - IO35
LCD_CS - IO36
LCD_RST - IO37
LCD_RS - IO38
LCD_WR - IO39
LCD_D0~LCD_D7 - SPI0_D0~SPI0_D7
22.2.3 原理图
本章实验内容，主要讲解FATFS文件系统的使用，无需关注原理图。
22.3 程序设计
22.3.1 FATFS驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。
diskio.c/.h为我们提供了规定好的底层驱动接口的返回值。这个函数需要使用到我们的硬件接口，所以需要把使用到的硬件驱动的头文件包进来。
#include "ff.h" /* Obtains integer types */ #include "diskio.h" /* Declarations of disk functions */ #include "../SDCARD/sdcard.h"
按照23.1的描述，接下来我们来对这几个接口进行补充实现。本章，我们用FATFS管理了1个磁盘：SD卡，我们设置DEV_SD为0，对应到disk_read/disk_write函数里面。
/* Definitions of physical drive number for each drive */ #define DEV_SD 0
另外，diskio.c里面的函数，我们用磁盘编号（盘符/卷标）所对应的具体设备，比如，我们要在SD卡操作数据，就用磁盘编号0，然后通过switch来判断和操作SD卡，同时也方便其他磁盘的扩展。
1. disk_initialize函数
要使用一个外设首先要对它进行初始化，所以先看sd卡的初始化函数，其声明如下：
DSTATUS disk_initialize ( BYTE pdrv)
l 函数描述：
初始化指定编号的磁盘，磁盘所指定的存储区。使用每个磁盘前进行初始化，那在代码中直接根据编号调用硬件的初始化接口即可，这样也能保证代码的扩展性，硬件的顺序可以根据自己的喜好定义。
l 函数形参：
形参1是FATFS管理的磁盘编号pdrv : 磁盘编号0~9，我们配置FF_VOLUMES为1来支持一个磁盘，因此磁盘编号只有0。
代码实现如下：
DSTATUS disk_initialize (
BYTE pdrv /* Physical drive nmuber to identify the drive */
)
{
DSTATUS stat;
int result;
switch (pdrv) {
case DEV_SD :
result = sd_init();
// translate the reslut code here
if (result == 0)
{
stat = 0;
}
else
{
stat = STA_NOINIT;
}
return stat;
}
return STA_NOINIT;
}
l 函数返回值：
DSTATUS枚举类型的值，FATFS规定了自己的返回值来管理各接口函数的操作结果,方便后续函数的操作和判断,我们看看它的定义：
/* Status of Disk Functions */ typedef BYTE DSTATUS; /* Disk Status Bits (DSTATUS) */ #define STA_NOINIT 0x01 /* Drive not initialized */ #define STA_NODISK 0x02 /* No medium in the drive */ #define STA_PROTECT 0x04 /* Write protected */
定义时也写出了各个参数的含义，根据ff.c中的调用实例可知操作返回0才是正常的状态，其它情况发生的话就需要结合硬件进行分析了。
2. disk_status函数
要使用一个外设首先要对它进行初始化，所以先看sdio的初始化函数，其声明如下：
DSTATUS disk_status (BYTE pdrv)
l 函数描述：
可以随时查询对应的SD卡的状态。我们硬件初始化后就
l 函数形参：
形参1是FATFS管理的磁盘编号pdrv : 磁盘编号0~9，我们配置FF_VOLUMES为1来支持一个磁盘，因此可选值为0。
为了简单测试，所以我们这里没有加入硬件状态的判断，代码也不贴出来了。
l 函数返回值：
直接返回RES_OK。
3. disk_read函数
disk_read实现直接从硬件接口读取数据，这个为接口FATFS的其它读操作接口函数调用，其声明如下：
DRESULT disk_read (BYTE pdrv, BYTE *buff, DWORD sector, UINT count)
l 函数描述：
初始化指定编号的磁盘，磁盘所指定的存储区。
l 函数形参：
形参1：是FATFS管理的磁盘编号pdrv : 磁盘编号0~9，我们配置FF_VOLUMES为1来支持一个磁盘，因此可选值为0。
形参2：buff指向要保存数据的内存区域指针，为字节类型。
形参3：sector为实际物理操作时要访问的扇区地址。
形参4：count为本次要读取的数据量，最长为unsigned int，读到的数量为字节数。
代码实现如下，同样要根据我们定义的设备标号，在swich-case中添加对应硬件的驱动：
DRESULT disk_read (
BYTE pdrv, /* Physical drive nmuber to identify the drive */
BYTE *buff, /* Data buffer to store read data */
LBA_t sector, /* Start sector in LBA */
UINT count /* Number of sectors to read */
)
{
DRESULT res;
int result;
switch (pdrv) {
case DEV_SD :
// translate the arguments here
// result = sd_read_sector_dma(buff, sector, count);
result = sd_read_sector(buff, sector, count);
// translate the reslut code here
if (result == 0)
{
res = RES_OK;
}
else
{
res = RES_ERROR;
}
return res;
}
return RES_PARERR;
}
l 函数返回值：
DRESULT为枚举类型,diskio.h中有其定义,我们也引用如下:
/* Results of Disk Functions */
typedef enum {
RES_OK = 0, /* 0: Successful */
RES_ERROR, /* 1: R/W Error */
RES_WRPRT, /* 2: Write Protected */
RES_NOTRDY, /* 3: Not Ready */
RES_PARERR /* 4: Invalid Parameter */
} DRESULT;
根据返回值的含义确认操作结果即可。
4. disk_write函数
disk_write实现直接从硬件接口读取数据，这个接口为FATFS的其它写操作接口函数调用，其声明如下：
DRESULT disk_write ( BYTE pdrv, const BYTE *buff, DWORD sector, UINT count)
l 函数描述：
初始化指定编号的磁盘，磁盘所指定的存储区。
l 函数形参：
形参1是FATFS管理的磁盘编号pdrv : 磁盘编号0~9，我们配置FF_VOLUMES为1来支持一个磁盘，因此可选值为0。
形参2：buff指向要保存数据的内存区域指针，为字节类型。
形参3：sector为实际物理操作时要访问的扇区地址。
形参4：count为本次要读取的数据量，最长为unsigned int，读到的数量为字节数。
代码实现如下，同样要根据我们定义的设备标号，在switch-case中添加对应硬件的驱动：
DRESULT disk_write (
BYTE pdrv, /* Physical drive nmuber to identify the drive */
const BYTE *buff, /* Data to be written */
LBA_t sector, /* Start sector in LBA */
UINT count /* Number of sectors to write */
)
{
DRESULT res;
int result;
switch (pdrv) {
case DEV_SD :
// translate the arguments here
// result = sd_write_sector_dma((uint8_t *)buff, sector, count);
result = sd_write_sector((uint8_t *)buff, sector, count);
// translate the reslut code here
if (result == 0)
{
res = RES_OK;
}
else
{
res = RES_ERROR;
}
return res;
}
return RES_PARERR;
}
l 函数返回值：
DRESULT为枚举类型，diskio.h中有其定义，编写读函数时已经介绍了，注意要把返回值转成这个枚举类型的参数。
5. disk_ioctl函数
disk_ioctl实现一些控制命令，这个接口为FATFS提供一些硬件操作信息，其声明如下：
DRESULT disk_ioctl (BYTE pdrv, BYTE cmd, void *buff)
l 函数描述：
初始化指定编号的磁盘，磁盘所指定的存储区。
l 函数形参：
形参1：是FATFS管理的磁盘编号pdrv : 磁盘编号0~9，我们配置FF_VOLUMES为1来支持一个磁盘，因此可选值为0。
形参2：cmd是FATFS定义好的一些宏，用于访问硬盘设备的一些状态。我们实现几个简单的操作接口，用于获取磁盘容量这些基础信息（diskio.h中已经定义好了），为方便，我们先只实现几个标准的应用接口，关于SDIO/MMC的一些扩展命令我们再根据需要进行支持。
/* Command code for disk_ioctrl fucntion */ /* Generic command (Used by FatFs) */ #define CTRL_SYNC 0 /* 完成挂起的写入过程(当FF_FS_READONLY == 0) */ #define GET_SECTOR_COUNT 1 /* 获取磁盘扇区数(当FF_USE_MKFS == 1) */ #define GET_SECTOR_SIZE 2 /*获取磁盘存储空间大小 (当FF_MAX_SS != FF_MIN_SS) */ #define GET_BLOCK_SIZE 3 /* 每个扇区块的大小 (当FF_USE_MKFS == 1) */

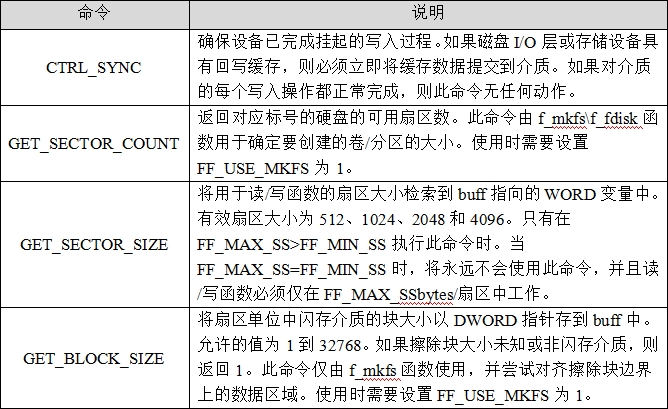

下面是从http://elm-chan.org/fsw/ff/doc/dioctl.html得到的参数实现效果，我们也可以参考原有的disk_ioctl的实现来理解这几个参数。
形参3 buff为void形指针，根据命令的格式和需要，我们把对应的值转成对应的形式传给它。
参考原有的disk_ioctl的实现，我们的函数实现如下。
DRESULT disk_ioctl (
BYTE pdrv, /* Physical drive nmuber (0..) */
BYTE cmd, /* Control code */
void *buff /* Buffer to send/receive control data */
)
{
DRESULT res;
int result;
switch (pdrv) {
case DEV_SD :
// Process of the command for the RAM drive
switch (cmd)
{
case CTRL_SYNC:
result = 0;
break;
case GET_SECTOR_COUNT:
*(DWORD *)buff = (cardinfo.SD_csd.DeviceSize + 1) << 10;
result = 0;
break;
case GET_SECTOR_SIZE:
*(WORD *)buff = cardinfo.CardBlockSize;
result = 0;
break;
case GET_BLOCK_SIZE:
*(DWORD *)buff = cardinfo.CardBlockSize;
result = 0;
break;
default:
result = 0xFF;
break;
}
if (result == 0)
{
res = RES_OK;
}
else
{
res = RES_ERROR;
}
return res;
}
return RES_PARERR;
}
l 函数返回值：
DRESULT为枚举类型，diskio.h中有其定义，编写读函数时已经介绍了，注意要把返回值转成这个枚举类型的参数。
以上实现了我们22.1节提到的5个函数。
至此，我们已经可以直接使用FATFS下的ff.c下的f_mount的接口挂载磁盘，然后使用类似标准C的文件操作函数，就可以实现文件操作。
22.3.2 main.c代码
main.c中的代码如下所示：
int main(void)
{
FRESULT res;
FATFS fs;
DIR dir;
FILINFO info;
sysctl_pll_set_freq(SYSCTL_PLL0, 800000000);
sysctl_pll_set_freq(SYSCTL_PLL1, 400000000);
sysctl_pll_set_freq(SYSCTL_PLL2, 45158400);
sysctl_set_power_mode(SYSCTL_POWER_BANK6, SYSCTL_POWER_V18);
sysctl_set_power_mode(SYSCTL_POWER_BANK7, SYSCTL_POWER_V18);
sysctl_set_spi0_dvp_data(1);
lcd_init(); /* 初始化LCD */
lcd_set_direction(DIR_YX_LRUD);
/* Initialize SD card */
if (sd_init() != 0)
{
printf("SD card initialization failed!\n");
while (1);
}
printf("SD card initialization succeed!\n");
lcd_draw_string(10, 10, "SD card initialization succeed!", BLUE);
/* 显示提示信息 */
/* Filesystem mount SD card */
res = f_mount(&fs, _T("/SD"), 1);
if (res != FR_OK)
{
printf("SD card mount failed! Error code: %d\n", res);
while (1);
}
printf("SD card mount succeed!\n");
lcd_draw_string(10, 30, "SD card mount succeed!", BLUE); /* 显示提示信息 */
/* Open SD card root folder */
res = f_opendir(&dir, _T("/SD"));
if (res != FR_OK)
{
printf("SD card root folder open failed! Error code: %d\n", res);
while (1);
}
printf("SD card root folder open succeed!\n");
lcd_draw_string(10, 50, "SD card root folder open succeed!", BLUE); /* 显示提示信息 */
/* Read SD card root folder */
while (1)
{
res = f_readdir(&dir, &info);
if (res != FR_OK)
{
printf("SD card root folder read failed! Error code: %d\n", res);
while (1);
}
if (info.fname[0] == '\0')
{
break;
}
printf("\t%s\n", info.fname);
}
printf("SD card root folder read succeed!\n");
lcd_draw_string(10, 70, "SD card root folder read succeed!", BLUE); /* 显示提示信息 */
/* Close SD card root folder */
res = f_closedir(&dir);
if (res != FR_OK)
{
printf("SD card root folder close failed! Error code: %d\n", res);
while (1);
}
printf("SD card root folder close succeed!\n");
/* Filesystem unmount SD card */
res = f_unmount(_T("/SD"));
if (res != FR_OK)
{
printf("SD card unmount failed! Error code: %d\n", res);
while (1);
}
printf("SD card unmount succeed!\n");
lcd_draw_string(10, 90, "FATFS OK!", BLUE); /* 显示提示信息 */
while (1)
{
}
}
main函数代码具体流程大致是：首先完成系统级和LCD、SD卡初始化工作，然后注册SD卡工作区，注册成功后进入SD卡的根目录，读取SD卡根目录的文件信息并通过USB串口打印输出，最后FATFS文件系统卸载SD卡的工作区然后进入死循环中进行空操作。
22.4 运行验证

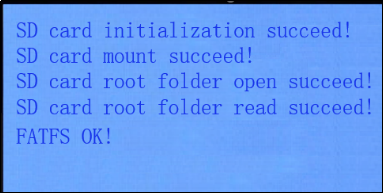

将DNK210开发板连接到电脑主机，通过VSCode将固件烧录到开发板中，可以看到LCD显示信息，LCD显示的内容如图22.4.1所示：
图22.4.1 FATFS实验程序运行效果图

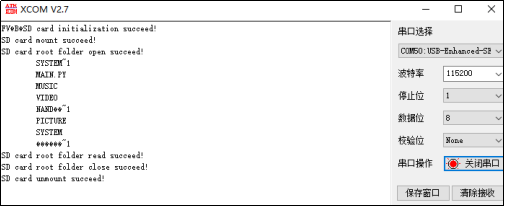

等待LCD显示器显示FATFS OK！可通过串口调试助手查看SD卡根目录信息，得到如图22.4.2所示：
图 22 .4.2 串口调试助手信息
