第三十一章 YOLO2人脸检测实验
在上一章节中，介绍了利用KPU模块实现基于YOLO2的20种物体检测功能，本章将继续介绍利用KPU模块实现基于YOLO2的人脸检测功能。通过本章的学习，读者将学习到使用SDK编程技术实现基于YOLO2网络的人脸检测应用。
本章分为如下几个小节：
31.1 KPU模块介绍
31.2 硬件设计
31.3 程序设计
31.4 运行验证
31.1 KPU模块介绍
有关KPU模块的介绍，请见第30.1小节《KPU介绍》。
31.2 硬件设计
31.2.1 例程功能
1. 获取摄像头输出的图像，并送入KPU进行YOLO2的人脸检测模型运算，后将运算结果和摄像头输出的图像一起显示在LCD上。
31.2.2 硬件资源
本章实验内容，主要讲解KPU模块的使用，无需关注硬件资源。
31.2.3 原理图
本章实验内容，主要讲解KPU模块的使用，无需关注原理图。
31.3 程序设计
31.3.1 main.c代码
main.c中的代码如下所示：
INCBIN(model, "face_detect_320x240.kmodel");
uint8_t *disp;
uint8_t *ai;
static float g_anchor[ANCHOR_NUM * 2] = {0.1075, 0.126875, 0.126875, 0.175, 0.1465625, 0.2246875, 0.1953125, 0.25375, 0.2440625, 0.351875, 0.341875, 0.4721875, 0.5078125, 0.6696875, 0.8984375, 1.099687, 2.129062, 2.425937};
/*特征检测*/
static volatile uint8_t ai_done_flag;
/* KPU运算完成回调 */
static void ai_done_callback(void *userdata)
{
ai_done_flag = 1;
}
void draw_boxes_callback(uint32_t x1, uint32_t y1, uint32_t x2, uint32_t y2, uint32_t label, float prob)
{
char datatemp[10];
if (x1 >= 320)
{
x1 = 319;
}
if (x2 >= 320)
{
x2 = 319;
}
if (y1 >= 240)
{
y1 = 239;
}
if (y2 >= 240)
{
y2 = 239;
}
draw_box_rgb565_image((uint16_t *)disp, 320, x1, y1, x2, y2, GREEN);
sprintf((char *)datatemp,"%2.1ffps", prob * 100);
draw_string_rgb565_image((uint16_t *)disp, 320, 240, x1, y1, datatemp, BLUE);
// lcd_draw_string(x1, y1,datatemp,0xF800);
}
int main(void)
{
kpu_model_context_t task;
float *output;
size_t output_size;
region_layer_t detect_rl;
sysctl_pll_set_freq(SYSCTL_PLL0, 800000000);
sysctl_pll_set_freq(SYSCTL_PLL1, 400000000);
sysctl_pll_set_freq(SYSCTL_PLL2, 45158400);
sysctl_clock_enable(SYSCTL_CLOCK_AI);
sysctl_set_power_mode(SYSCTL_POWER_BANK6, SYSCTL_POWER_V18);
sysctl_set_power_mode(SYSCTL_POWER_BANK7, SYSCTL_POWER_V18);
sysctl_set_spi0_dvp_data(1);
lcd_init();
lcd_set_direction(DIR_YX_LRUD);
camera_init(24000000);
camera_set_pixformat(PIXFORMAT_RGB565);
camera_set_framesize(320, 240);
if (kpu_load_kmodel(&task, (const uint8_t *)model_data) != 0)
{
printf("Kmodel load failed!\n");
while (1);
}
detect_rl.anchor_number = ANCHOR_NUM;
detect_rl.anchor = g_anchor;
detect_rl.threshold = 0.5;
detect_rl.nms_value = 0.2;
region_layer_init(&detect_rl, 10, 8, 30, 320, 240);
while (1)
{
if (camera_snapshot(&disp, &ai) == 0)
{
ai_done_flag = 0;
if (kpu_run_kmodel(&task, (const uint8_t *)ai, DMAC_CHANNEL5, ai_done_callback, NULL) != 0)
{
printf("Kmodel run failed!\n");
while (1);
}
while (ai_done_flag == 0);
if (kpu_get_output(&task, 0, (uint8_t **)&output, &output_size) != 0)
{
printf("Output get failed!\n");
while (1);
}
detect_rl.input = output;
region_layer_run(&detect_rl, NULL);
region_layer_draw_boxes(&detect_rl, draw_boxes_callback);
lcd_draw_picture(0, 0, 320, 240, (uint16_t *)disp);
camera_snapshot_release();
}
}
}
face_detect_320x240.kmodel是人脸检测的模型，网络运算的图片大小为320*240。
可以看到一开始是先初始化了LCD和摄像头，然后加载YOLO2人脸检测网络需要用到的网络模型，并初始化YOLO2网络，配置region_layer_t结构体参数的数据。
最后在一个循环中不断地获取摄像头输出的图像，并将其送入KPU中进行运算，然后再进行YOLO2网络运算，接着将KPU运算的结果传入region_layer相关文件进行解析，最后将检测到的物体信息通过draw_boxes_callback回调函数绘制到LCD显示器上。
31.4 运行验证

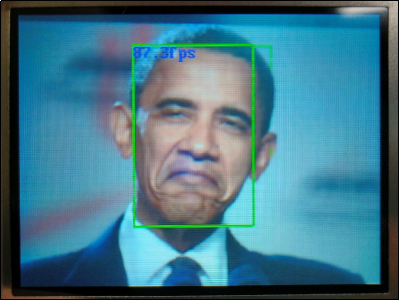

将DNK210开发板连接到电脑主机，通过VSCode将固件烧录到开发板中，将摄像头对准人脸，让其采集到人脸图像，随后便能在LCD上看到摄像头输出的图像，同时图像中的人脸均被绿色的矩形框框出，并在矩形框内的左上角标出了人脸的置信度，如下图所示：
图31.4.1 LCD显示YOLO2人脸检测结果
