ATK-MB001 模块用户手册

1，特性参数

ATK-MB001光敏传感器模块是正点原子推出的一款高性能的光强度检测模块，设计紧凑美观，适用于多种环境光检测场景。该模块支持模拟输出（AO）和数字输出（DO）两种信号形式，并配有指示灯，便于直观显示光强度状态。

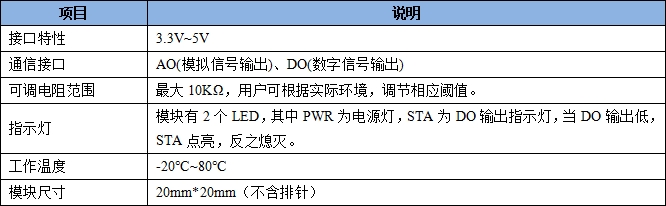

ATK-MB001 光敏传感器模块的各项基本参数，如下表所示：

表1.1 ATK-MB001 光敏传感器模块基本参数

2，使用说明

ATK-MB001 光敏传感器模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB001 光敏传感器模块实物图

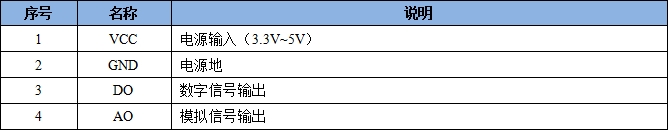

ATK-MB001光敏传感器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB001光敏传感器模块引脚说明

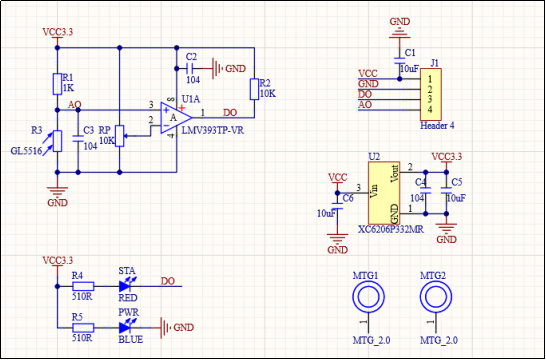

ATK-MB001 光敏传感器模块的原理图，如下图所示：

图2.1.2 ATK-MB001光敏传感器模块原理图

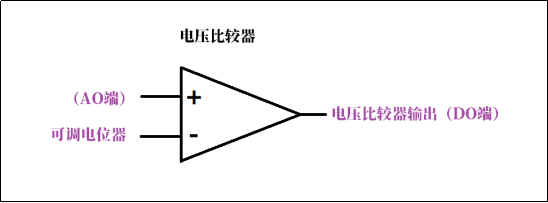

我们把电压比较器原理图部分简化为如下：

图2.2.2简化后的原理图

由上图可知，电压比较器比较的两个电压分别为光敏电阻（AO端）和可调电位器端的电压。当AO端电压高于可调电位器端电压时，DO端输出高电平；当AO端电压低于可

调电位器端电压时，DO端输出低电平。

ATK-MB001光敏传感器模块工作原理：模块内置可调电位器，用于设定光照强度阈值。当环境光强度高于阈值时，数字输出（DO）为低电平，此时STA指示灯被点亮；当低于阈值时，DO输出高电平，此时STA指示灯被熄灭。

AO端输出与光照强度相关的模拟信号，可用单片机的ADC外设采集该电压，从而可以大概计算出光照强度百分比占比。AO端的电压和环境光强度有关，环境光照强度越强，AO端电压越低。

ATK-MB001光敏传感器模块采用GL5516传感器，该传感器是一款高性能光敏电阻，专门用于检测环境光强度的变化。它具有灵敏度高、响应速度快、稳定性好的特点，能够根据光照强度变化调整其电阻值。当环境光照强度增加时，GL5516的电阻值会降低，反之则增大。

GL5516光敏电阻具有出色的光电响应特性。在10 Lux的环境光强度下，其亮电阻范围为5至10kΩ，而在无光或极弱光照条件下，其暗电阻可高达500kΩ。这种显著的电阻变化使GL5516能够精确感知光照强度的变化，适用于各类光控和自动化光照检测应用。

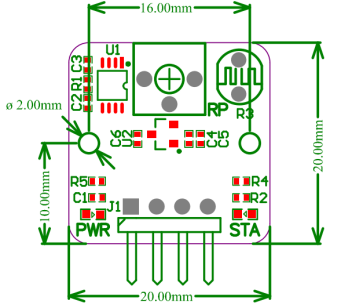

ATK-MB001光敏传感器模块的尺寸结构，如下图所示：

图3.1 ATK-MB001光敏传感器模块尺寸图
