ATK-MB007 模块用户手册

        1，特性参数

       ATK-MB007火焰传感器模块是正点原子推出的一款高性能火焰检测模块，设计紧凑美观，适用于火灾预警、工业安全监控、智能家居等多种场景。该模块支持模拟输出（AO）和数字输出（DO）两种信号形式，并配有指示灯，便于直观显示火焰检测状态。通过实时检测火焰的存在与变化，该模块能够提供精准可靠的火焰监测解决方案，确保安全防护系统的及时响应。

       ATK-MB007火焰传感器模块的各项基本参数，如下表所示：

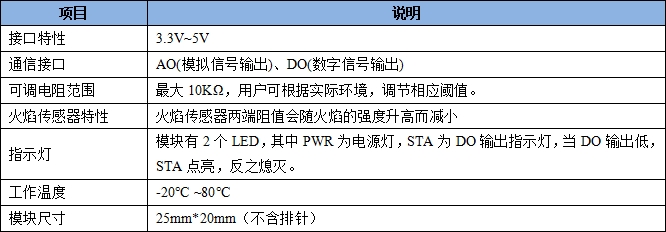

表1.1 ATK-MB007火焰传感器模块基本参数

        2，使用说明

       2.1 模块引脚说明

       ATK-MB007火焰传感器模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB007火焰传感器模块实物图

       ATK-MB007火焰传感器模块各引脚的描述，如下表所示：

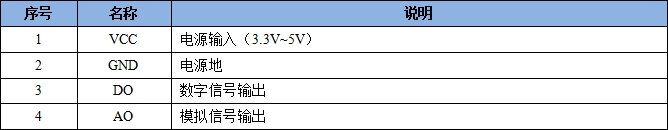

表2.1.1 ATK-MB007火焰传感器模块引脚说明

       2.2 模块工作原理

       ATK-MB007火焰传感器模块的原理图，如下图所示：

图2.1.2 ATK-MB007火焰传感器模块原理图

       我们把电压比较器原理图部分简化为如下：

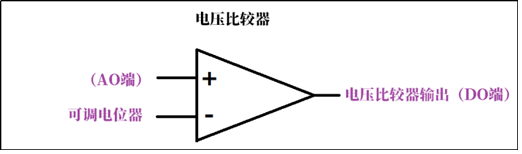

图2.2.2简化后的原理图

       由上图可知，电压比较器比较的两个电压分别为火焰传感器（AO端）和可调电位器端的电压，当AO端电压高于可调电位器端电压时，DO端输出高电平；当AO端电压低于可调电位器端电压时，DO端输出低电平。

       ATK-MB007火焰传感器模块通过检测火焰的红外光变化来输出信号。当没有火焰被检测到时，DO端输出高电平，STA指示灯熄灭；当火焰被检测到且信号强度超过设定阈值时，DO端输出低电平，STA指示灯点亮，直观显示火焰检测状态。这一设计可以用于火灾预警、环境监测等多种场景，确保快速响应。

       AO端输出的是火焰强度的模拟电压信号，单片机可以通过ADC外设采集该电压信号，进而计算火焰的强度。AO端的电压与火焰强度成反比，火焰强度越高，AO端电压越低。

       模块内置可调电位器PR，用户可以通过调整电位器设定火焰强度阈值，以适应不同的应用场景。

        3，结构尺寸

       ATK-MB007火焰传感器模块的尺寸结构，如下图所示：

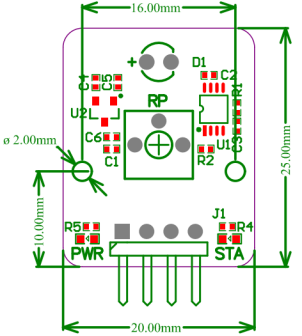

图3.1 ATK-MB007火焰传感器模块尺寸图
