第四十五章 视频播放器实验
在图片解码章节中了解到，ESP32-P4自带了硬件JPEG解码器，我们完全可以用来播放视频！本章，我们将使用ESP32-P4的硬件JPEG解码器来实现播放AVI视频，本章我们将实现一个简单的视频播放器，实现AVI视频播放。
本章分为如下几个小节：
45.1 AVI简介
45.2 硬件设计
45.3 程序设计
45.4 下载验证
45.1 AVI简介
AVI是音频视频交错（Audio Video Interleaved）的英文缩写，它是微软开发的一种符合RIFF文件规范的数字音频与视频文件格式，原先用于Microsoft Video for Windows（简称VFW）环境，现在已被多数操作系统直接支持。
AVI格式允许视频和音频交错在一起同步播放，支持256色和RLE压缩，但AVI文件并未限定压缩标准，AVI仅仅是一个容器，用不同压缩算法生成的AVI文件，必须使用相应的解压缩算法才能播放出来。比如本章，我们使用的AVI，其音频数据采用16位线性PCM格式（未压缩），而视频数据，则采用MJPG编码方式。大家可使用AVI解析工具对AVI文件进行解析，解析完成后，我们就可以得到该文件的AVI信息结构，如下图所示。
图45.1.1 AVI文件解析结构
根据上图结构，我们来看看RIFF文件结构。AVI文件采用的是RIFF文件结构方式，RIFF（Resource Interchange File Format，资源互换文件格式）是微软定义的一种用于管理WINDOWS环境中多媒体数据的文件格式，波形音频WAVE，MIDI和数字视频AVI都采用这种格式存储。构造RIFF文件的基本单元叫做数据块（Chunk），每个数据块包含3个部分：
1）4字节的数据块标记（或者叫做数据块的ID）
2）数据块的大小
3）数据
整个RIFF文件可以看成一个数据块，其数据块ID为RIFF，称为RIFF块。一个RIFF文件中只允许存在一个RIFF块。RIFF块中包含一系列的子块，其中有一种子块的ID为"LIST"，称为LIST块，LIST块中可以再包含一系列的子块，但除了LIST块外的其他所有的子块都不能再包含子块。RIFF和LIST块分别比普通的数据块多一个被称为形式类型（Form Type）和列表类型（List Type）的数据域，其组成如下：
1）4字节的数据块标记（Chunk ID）
2）数据块的大小
3）4字节的形式类型或者列表类型（ID）
4）数据
下面我们看看AVI文件的结构。AVI文件是目前使用的最复杂的RIFF文件，它能同时存储同步表现的音频视频数据。AVI的RIFF块的形式类型（Form Type）是AVI，它一般包含3个子块，如下所述：
1）信息块，一个ID为“hdrl”的LIST块，定义AVI文件的数据格式。
2）数据块，一个ID为 “movi”的LIST块，包含AVI的音视频序列数据。
3）索引块，ID为“idxl”的子块，定义“movi”LIST块的索引数据，是可选块。

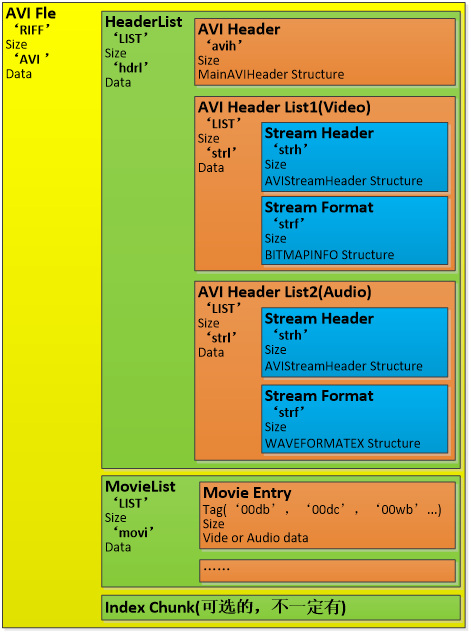

接下来，我们详细介绍下AVI文件的各子块构造，AVI文件的结构如下图所示。
图57.1.1 AVI文件结构图
从上图可以看出（注意‘AVI ’，是带了一个空格的），AVI文件，由：信息块（HeaderList）、数据块（MovieList）和索引块（Index Chunk）等三部分组成，下面，我们分别介绍这几个部分。
1，信息块（HeaderList）
信息块，即ID为“hdrl”的LIST块，它包含文件的通用信息，定义数据格式，所用的压缩算法等参数等。hdrl块还包括了一系列的字块，首先是：avih块，用于记录AVI的全局信息，比如数据流的数量，视频图像的宽度和高度等信息，avih块（结构体都有把BlockID和BlockSize包含进来，下同）的定义如下：
/* avih 子块信息 */
typedef struct
{
uint32_t BlockID; /* 块标志:avih==0X61766968 */
uint32_t BlockSize;/*块大小(不包含最初8字节,也就是BlockID和BlockSize不计算在内*/
uint32_t SecPerFrame; /* 视频帧间隔时间(单位为us) */
uint32_t MaxByteSec; /* 最大数据传输率,字节/秒 */
uint32_t PaddingGranularity; /* 数据填充的粒度 */
uint32_t Flags; /* AVI文件的全局标记，比如是否含有索引块等 */
uint32_t TotalFrame; /* 文件总帧数 */
uint32_t InitFrames; /* 为交互格式指定初始帧数（非交互格式应该指定为0）*/
uint32_t Streams; /* 包含的数据流种类个数,通常为2 */
uint32_t RefBufSize;/* 建议读取本文件的缓存大小（应能容纳最大的块）默认可能是1M字节*/
uint32_t Width; /* 图像宽 */
uint32_t Height; /* 图像高 */
uint32_t Reserved[4]; /* 保留 */
} AVIH_HEADER;
这里有很多我们要用到的信息，比如SecPerFrame，通过该参数，我们可以知道每秒钟的帧率，也就知道了每秒钟需要解码多少帧图片，才能正常播放。TotalFrame告诉我们整个视频有多少帧，结合SecPerFrame参数，就可以很方便计算整个视频的时间了。Streams告诉我们数据流的种类数，一般是2，即包含视频数据流和音频数据流。
在avih块之后，是一个或者多个strl子列表，文件中有多少种数据流（即前面的Streams），就有多少个strl子列表。每个strl子列表，至少包括一个strh（Stream Header）块和一个strf（Stream Format）块，还有一个可选的strn（Stream Name）块（未列出）。注意：strl子列表出现的顺序与媒体流的编号（比如：00dc，前面的00，即媒体流编号00）是对应的，比如第一个strl子列表说明的是第一个流（Stream 0），假设是视频流，则表征视频数据块的四字符码为“00dc”，第二个strl子列表说明的是第二个流（Stream 1），假设是音频流，则表征音频数据块的四字符码为“01dw”，以此类推。
先看strh子块，该块用于说明这个流的头信息，定义如下：
/* strh 流头子块信息(strh∈strl) */
typedef struct
{
uint32_t BlockID; /* 块标志:strh==0X73747268 */
/* 块大小(不包含最初的8字节,也就是BlockID和BlockSize不计算在内) */
uint32_t BlockSize;
uint32_t StreamType;/*数据流种类，vids(0X73646976):视频;auds(0X73647561):音频*/
uint32_t Handler; /*指定流的处理者，对于音视频来说就是解码器,比如MJPG/H264之类的*/
uint32_t Flags; /* 标记：是否允许这个流输出？调色板是否变化？ */
uint16_t Priority; /* 流的优先级（当有多个相同类型的流时优先级最高的为默认流） */
uint16_t Language; /* 音频的语言代号 */
uint32_t InitFrames; /* 为交互格式指定初始帧数 */
uint32_t Scale; /* 数据量, 视频每帧的大小或者音频的采样大小 */
uint32_t Rate; /* Scale/Rate=每秒采样数 */
uint32_t Start; /* 数据流开始播放的位置，单位为Scale */
uint32_t Length; /* 数据流的数据量，单位为Scale */
uint32_t RefBufSize; /* 建议使用的缓冲区大小 */
uint32_t Quality; /* 解压缩质量参数，值越大，质量越好 */
uint32_t SampleSize; /* 音频的样本大小 */
struct /* 视频帧所占的矩形 */
{
short Left;
short Top;
short Right;
short Bottom;
} Frame;
} STRH_HEADER;
这里面，对我们最有用的即StreamType 和Handler这两个参数了，StreamType用于告诉我们此strl描述的是音频流（“auds”），还是视频流（“vids”）。而Handler则告诉我们所使用的解码器，比如MJPG/H264等（实际以strf块为准）。
然后是strf子块，不过strf字块，需要根据strh字块的类型而定。
如果strh子块是视频数据流（StreamType=“vids”），则strf子块的内容定义如下：
/* BMP结构体 */
typedef struct
{
uint32_t BmpSize; /* bmp结构体大小,包含(BmpSize在内) */
long Width; /* 图像宽 */
long Height; /* 图像高 */
uint16_t Planes; /* 平面数，必须为1 */
uint16_t BitCount; /* 像素位数,0X0018表示24位 */
uint32_t Compression; /* 压缩类型，比如:MJPG/H264等 */
uint32_t SizeImage; /* 图像大小 */
long XpixPerMeter; /* 水平分辨率 */
long YpixPerMeter; /* 垂直分辨率 */
uint32_t ClrUsed; /* 实际使用了调色板中的颜色数,压缩格式中不使用 */
uint32_t ClrImportant; /* 重要的颜色 */
} BMP_HEADER;
/* 颜色表 */
typedef struct
{
uint8_t rgbBlue; /* 蓝色的亮度(值范围为0-255) */
uint8_t rgbGreen; /* 绿色的亮度(值范围为0-255) */
uint8_t rgbRed; /* 红色的亮度(值范围为0-255) */
uint8_t rgbReserved; /* 保留，必须为0 */
} AVIRGBQUAD;
/* 对于strh,如果是视频流,strf(流格式)使STRH_BMPHEADER块 */
typedef struct
{
uint32_t BlockID; /* 块标志,strf==0X73747266 */
uint32_t BlockSize; /* 块大小(不包含最初的8字节,也就是BlockID
和本BlockSize不计算在内) */
BMP_HEADER bmiHeader; /* 位图信息头 */
AVIRGBQUAD bmColors[1]; /* 颜色表 */
} STRF_BMPHEADER;
这里有3个结构体，strf子块完整内容即：STRF_BMPHEADER结构体，不过对我们有用的信息，都存放在BMP_HEADER结构体里面，本结构体对视频数据的解码起决定性的作用，它告诉我们视频的分辨率（Width和Height），以及视频所用的编码器（Compression），因此它决定了视频的解码。本章例程仅支持解码视频分辨率小于屏幕分辨率，且编解码器必须是MJPG的视频格式。
如果strh子块是音频数据流（StreamType=“auds”），则strf子块的内容定义如下：
/* 对于strh,如果是音频流,strf(流格式)使STRH_WAVHEADER块 */
typedef struct
{
uint32_t BlockID; /* 块标志,strf==0X73747266 */
uint32_t BlockSize; /* 块大小(不包含最初的8字节,也就是BlockID
和本BlockSize不计算在内) */
uint16_t FormatTag; /* 格式标志:0X0001=PCM,0X0055=MP3 */
uint16_t Channels; /* 声道数,一般为2,表示立体声 */
uint32_t SampleRate; /* 音频采样率 */
uint32_t BaudRate; /* 波特率 */
uint16_t BlockAlign; /* 数据块对齐标志 */
uint16_t Size; /* 该结构大小 */
} STRF_WAVHEADER;
本结构体对音频数据解码起决定性的作用，他告诉我们音频信号的编码方式（FormatTag）、声道数（Channels）和采样率（SampleRate）等重要信息。本章例程仅支持PCM格式（FormatTag=0X0001）的音频数据解码。
2，数据块（MovieList）
信息块，即ID为“movi”的LIST块，它包含AVI的音视频序列数据，是这个AVI文件的主体部分。音视频数据块交错的嵌入在“movi”LIST块里面，通过标准类型码进行区分，标准类型码有如下4种：
1）“##db”（非压缩视频帧）
2）“##dc”（压缩视频帧）
3）“##pc”（改用新的调色板）
4）“##wb”（音频帧）
其中##是编号，得根据我们的数据流顺序来确定，也就是前面的strl块。比如，如果第一个strl块是视频数据，那么对于压缩的视频帧，标准类型码就是：00dc。第二个strl块是音频数据，那么对于音频帧，标准类型码就是：01wb。
紧跟着标准类型码的是4个字节的数据长度（不包含类型码和长度参数本身，也就是总长度必须要加8才对），该长度必须是偶数，如果读到为奇数，则加1即可。我们读数据的时候，一般一次性要读完一个标准类型码所表征的数据，方便解码。
3，索引块（Index Chunk）
最后，紧跟在‘hdrl’列表和‘movi’列表之后的，就是AVI文件可选的索引块。这个索引块为AVI文件中每一个媒体数据块进行索引，并且记录它们在文件中的偏移（可能相对于‘movi’列表，也可能相对于AVI文件开头）。本章我们用不到索引块，这里就不详细介绍了。
关于AVI文件，我们就介绍到这，有兴趣的朋友，可以再看看光盘：6，软件资料àAVI学习资料 里面的相关文档。
45.2 硬件设计
45.2.1 程序功能
1，本实验开机后，先初始化各外设，然后检测字库是否存在，如果检测无问题，则开始播放TF卡VIDEO文件夹里面的视频（.avi格式）。

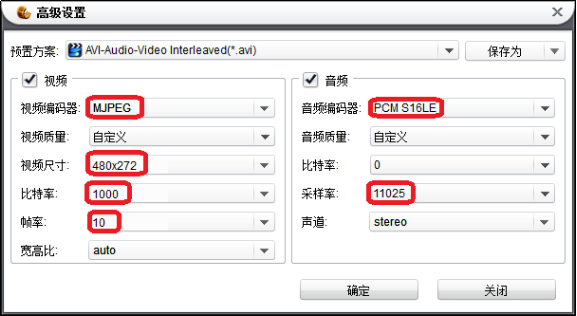

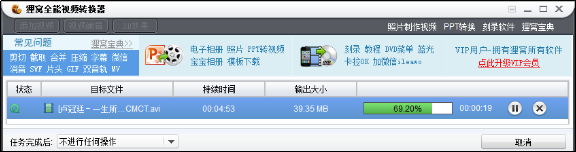

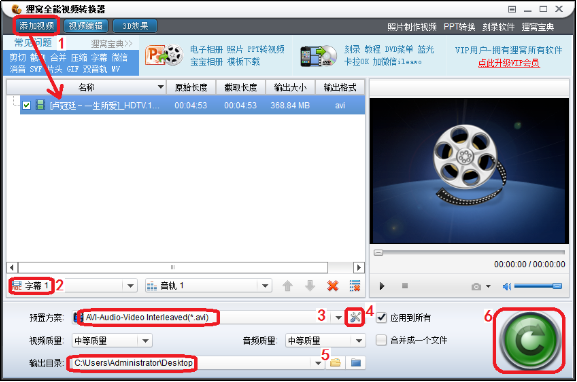

注意：自备TF卡一张，并在TF卡根目录建立一个VIDEO文件夹，存放AVI视频（仅支持MJPG视频，音频必须是PCM，且视频分辨率必须小于等于屏幕分辨率）在里面。例程所需视频，可以通过：狸窝全能视频转换器，转换后得到，具体步骤下面45.4章节内容。

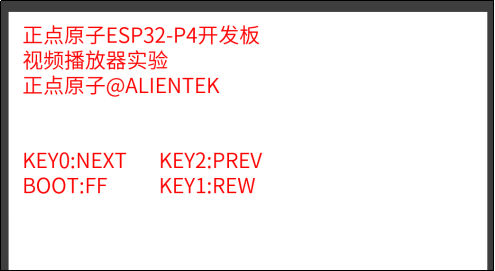

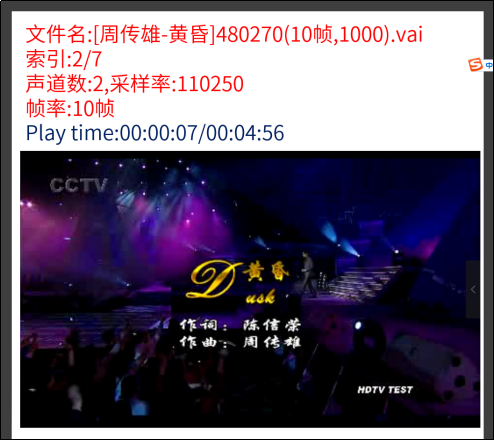

视频播放时，LCD上会显示视频名字、当前视频编号、总视频数、声道数、音频采样率、帧率、播放时间和总时间等信息。KEY0用于选择下一个视频，KEY1用于选择上一个视频，KEY2可以快进。
2，LED0闪烁，提示程序运行。
45.2.2 硬件资源
1）LED灯
LED 0 - IO51
2）ES8388音频CODEC芯片，通过I2S驱动
3）I2S音频接口
I2S_BCK_IO - IO47
I2S_WS_IO - IO48
I2S_DO_IO - IO49
I2S_DI_IO - IO50
I2S_MCK_IO - IO46
4）XL9555
IIC_INT - IO36
IIC_SDA - IO33
IIC_SCL - IO32
EXIO_8 - KEY0
EXIO_9 - KEY1
EXIO_10 - KEY2
5）RGBLCD/MIPILCD（引脚太多，不罗列出来）
6） SPIFFS
7）SD卡
CMD - IO44
CLK - IO43
D0 - IO39
D1 - IO40
D2 - IO41
D3 - IO42
45.3 程序设计
45.3.1 程序流程图
图45.3.1.1 视频播放器实验程序流程图
45.3.2 程序解析
1，MJPEG驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。MJPEG驱动源码包括四个文件：avi.c、avi.h、mjpeg.c和mjpeg.h。
avi.h头文件在45.1小节部分讲过 ，具体请看源码。下面来看到avi.c文件，这里总共有三个函数都很重要，首先介绍AVI解码初始化函数，该函数定义如下：
/* avi文件相关信息 */
AVI_INFO g_avix;
/* 视频编码标志字符串,00dc/01dc */
char *const AVI_VIDS_FLAG_TBL[2] = {"00dc", "01dc"};
/* 音频编码标志字符串,00wb/01wb */
char *const AVI_AUDS_FLAG_TBL[2] = {"00wb", "01wb"};
/**
* @brief AVI解码初始化
* @param buf : 输入缓冲区
* @param size : 缓冲区大小
* @retval 执行结果
* @arg AVI_OK, AVI文件解析成功
* @arg 其他 , 错误代码
*/
AVISTATUS avi_init(uint8_t *buf, uint32_t size)
{
uint16_t offset;
uint8_t *tbuf;
AVISTATUS res = AVI_OK;
AVI_HEADER *aviheader;
LIST_HEADER *listheader;
AVIH_HEADER *avihheader;
STRH_HEADER *strhheader;
STRF_BMPHEADER *bmpheader;
STRF_WAVHEADER *wavheader;
tbuf = buf;
aviheader = (AVI_HEADER *)buf;
if (aviheader->RiffID != AVI_RIFF_ID)return AVI_RIFF_ERR; /* RIFF ID错误 */
if (aviheader->AviID != AVI_AVI_ID)return AVI_AVI_ERR; /* AVI ID错误 */
buf += sizeof(AVI_HEADER); /* 偏移 */
listheader = (LIST_HEADER *)(buf);
if (listheader->ListID != AVI_LIST_ID)return AVI_LIST_ERR;/* LIST ID错误 */
if (listheader->ListType!=AVI_HDRL_ID)return AVI_HDRL_ERR;/* HDRL ID错误*/
buf += sizeof(LIST_HEADER); /* 偏移 */
avihheader = (AVIH_HEADER *)(buf);
if (avihheader->BlockID!= AVI_AVIH_ID)return AVI_AVIH_ERR;/* AVIH ID错误 */
g_avix.SecPerFrame = avihheader->SecPerFrame; /* 得到帧间隔时间 */
g_avix.TotalFrame = avihheader->TotalFrame; /* 得到总帧数 */
buf += avihheader->BlockSize + 8; /* 偏移 */
listheader = (LIST_HEADER *)(buf);
if (listheader->ListID != AVI_LIST_ID)return AVI_LIST_ERR; /* LIST ID错误 */
if (listheader->ListType!= AVI_STRL_ID)return AVI_STRL_ERR;/* STRL ID错误*/
strhheader = (STRH_HEADER *)(buf + 12);
if (strhheader->BlockID!= AVI_STRH_ID)return AVI_STRH_ERR; /* STRH ID错误 */
if (strhheader->StreamType == AVI_VIDS_STREAM) /* 视频帧在前 */
{
/* 非MJPG视频流,不支持 */
if (strhheader->Handler != AVI_FORMAT_MJPG)return AVI_FORMAT_ERR;
g_avix.VideoFLAG=(uint8_t *)AVI_VIDS_FLAG_TBL[0];/* 视频流标记 "00dc" */
g_avix.AudioFLAG=(uint8_t *)AVI_AUDS_FLAG_TBL[1];/* 音频流标记 "01wb" */
/* strf */
bmpheader = (STRF_BMPHEADER *)(buf + 12 + strhheader->BlockSize + 8);
if(bmpheader->BlockID!= AVI_STRF_ID)return AVI_STRF_ERR;/*STRF ID错误*/
g_avix.Width = bmpheader->bmiHeader.Width;
g_avix.Height = bmpheader->bmiHeader.Height;
buf += listheader->BlockSize + 8; /* 偏移 */
listheader = (LIST_HEADER *)(buf);
if (listheader->ListID != AVI_LIST_ID) /* 是不含有音频帧的视频文件 */
{
g_avix.SampleRate = 0; /* 音频采样率 */
g_avix.Channels = 0; /* 音频通道数 */
g_avix.AudioType = 0; /* 音频格式 */
}
else
{
/* STRL ID错误 */
if (listheader->ListType != AVI_STRL_ID)return AVI_STRL_ERR;
strhheader = (STRH_HEADER *)(buf + 12);
/* STRH ID错误 */
if (strhheader->BlockID != AVI_STRH_ID)return AVI_STRH_ERR;
/* 格式错误 */
if (strhheader->StreamType != AVI_AUDS_STREAM)
return AVI_FORMAT_ERR;
/* strf */
wavheader = (STRF_WAVHEADER *)(buf + 12 + strhheader->BlockSize+8);
/* STRF ID错误 */
if (wavheader->BlockID != AVI_STRF_ID)return AVI_STRF_ERR;
g_avix.SampleRate = wavheader->SampleRate; /* 音频采样率 */
g_avix.Channels = wavheader->Channels; /* 音频通道数 */
g_avix.AudioType = wavheader->FormatTag; /* 音频格式 */
}
}
else if (strhheader->StreamType == AVI_AUDS_STREAM) /* 音频帧在前 */
{
g_avix.VideoFLAG = (uint8_t *)AVI_VIDS_FLAG_TBL[1];
/* 视频流标记 "01dc" */
g_avix.AudioFLAG = (uint8_t *)AVI_AUDS_FLAG_TBL[0];
/* 音频流标记 "00wb" */
/* strf */
wavheader = (STRF_WAVHEADER *)(buf + 12 + strhheader->BlockSize + 8);
if (wavheader->BlockID != AVI_STRF_ID)return AVI_STRF_ERR;
/* STRF ID错误 */
g_avix.SampleRate = wavheader->SampleRate; /* 音频采样率 */
g_avix.Channels = wavheader->Channels; /* 音频通道数 */
g_avix.AudioType = wavheader->FormatTag; /* 音频格式 */
buf += listheader->BlockSize + 8; /* 偏移 */
listheader = (LIST_HEADER *)(buf);
if (listheader->ListID != AVI_LIST_ID)return AVI_LIST_ERR;
/* LIST ID错误 */
/* STRL ID错误 */
if (listheader->ListType != AVI_STRL_ID)return AVI_STRL_ERR;
strhheader = (STRH_HEADER *)(buf + 12); /* STRH ID错误 */
if (strhheader->BlockID != AVI_STRH_ID)return AVI_STRH_ERR;/* 格式错误 */
if (strhheader->StreamType != AVI_VIDS_STREAM)return AVI_FORMAT_ERR;
/* strf */
bmpheader = (STRF_BMPHEADER *)(buf + 12 + strhheader->BlockSize + 8);
if (bmpheader->BlockID != AVI_STRF_ID)return AVI_STRF_ERR;
/* STRF ID错误 */
if (bmpheader->bmiHeader.Compression != AVI_FORMAT_MJPG
return AVI_FORMAT_ERR; /* 格式错误 */
g_avix.Width = bmpheader->bmiHeader.Width;
g_avix.Height = bmpheader->bmiHeader.Height;
}
offset = avi_srarch_id(tbuf, size, (uint8_t*)"movi"); /* 查找movi ID */
if (offset == 0)return AVI_MOVI_ERR; /* MOVI ID错误 */
if (g_avix.SampleRate) /* 有音频流,才查找 */
{
tbuf += offset;
offset = avi_srarch_id(tbuf, size, g_avix.AudioFLAG); /* 查找音频流标记 */
if (offset == 0)return AVI_STREAM_ERR; /* 流错误 */
tbuf += offset + 4;
g_avix.AudioBufSize = *((uint16_t *)tbuf); /* 得到音频流buf大小 */
}
printf("avi init ok\r\n");
printf("g_avix.SecPerFrame:%d\r\n", g_avix.SecPerFrame);
printf("g_avix.TotalFrame:%d\r\n", g_avix.TotalFrame);
printf("g_avix.Width:%d\r\n", g_avix.Width);
printf("g_avix.Height:%d\r\n", g_avix.Height);
printf("g_avix.AudioType:%d\r\n", g_avix.AudioType);
printf("g_avix.SampleRate:%d\r\n", g_avix.SampleRate);
printf("g_avix.Channels:%d\r\n", g_avix.Channels);
printf("g_avix.AudioBufSize:%d\r\n", g_avix.AudioBufSize);
printf("g_avix.VideoFLAG:%s\r\n", g_avix.VideoFLAG);
printf("g_avix.AudioFLAG:%s\r\n", g_avix.AudioFLAG);
return res;
}
该函数用于解析AVI文件，获取音视频流数据的详细信息，为后续解码做准备。接下来介绍的是查找 ID函数，其定义如下：
/**
* @brief 查找 ID
* @param buf : 输入缓冲区
* @param size : 缓冲区大小
* @param id : 要查找的id, 必须是4字节长度
* @retval 执行结果
* @arg 0 , 没找到
* @arg 其他 , movi ID偏移量
*/
uint32_t avi_srarch_id(uint8_t *buf, uint32_t size, char *id)
{
uint32_t i;
uint32_t idsize = 0;
size -= 4;
for (i = 0; i < size; i++)
{
if ((buf[i] == id[0]) &&
(buf[i + 1] == id[1]) &&
(buf[i + 2] == id[2]) &&
(buf[i + 3] == id[3]))
{
/* 得到帧大小,必须大于16字节,才返回,否则不是有效数据 */
idsize = MAKEDWORD(buf + i + 4);
if (idsize > 0X10)return i; /* 找到"id"所在的位置 */
}
}
return 0;
}
该函数用于查找某个ID，可以是4个字节长度的ID，比如00dc，01wb，movi之类的，在解析数据以及快进快退的时候，有用到。
接下来介绍的是得到stream流信息函数，其定义如下：
/**
* @brief 得到stream流信息
* @param buf : 流开始地址(必须是01wb/00wb/01dc/00dc开头)
* @retval 执行结果
* @arg AVI_OK, AVI文件解析成功
* @arg 其他 , 错误代码
*/
AVISTATUS avi_get_streaminfo(uint8_t *buf)
{
g_avix.StreamID = MAKEWORD(buf + 2); /* 得到流类型 */
g_avix.StreamSize = MAKEDWORD(buf + 4); /* 得到流大小 */
if (g_avix.StreamSize > AVI_MAX_FRAME_SIZE) /* 帧大小太大了,直接返回错误 */
{
g_avix.StreamSize = 0;
return AVI_STREAM_ERR;
}
/* 奇数加1(g_avix.StreamSize,必须是偶数) */
if (g_avix.StreamSize % 2)g_avix.StreamSize++;
if (g_avix.StreamID == AVI_VIDS_FLAG || g_avix.StreamID == AVI_AUDS_FLAG)
return AVI_OK;
return AVI_STREAM_ERR;
}
该函数用来获取当前数据流信息，重点是取得流类型和流大小，方便解码和读取下一个数据流。接下来，我们来看看mjpeg.c/.h文件。mjpeg.h文件只有一些函数和变量声明，我们重点介绍.c文件下的哪几个重要的函数，首先是初始化MJPEG解码数据源的函数，其定义如下：
/**
* @brief 初始化JPEG解码器
* @param width: 显示图像的宽度
* @param height: 显示图像的高度
* @param malloc_size: 申请到BUF大小
* @retval JPEG解码器申请到内存的地址
*/
uint8_t *mjpegdec_init(uint32_t width, uint32_t height, uint32_t *malloc_size)
{
jpeg_decode_engine_cfg_t decode_eng_cfg = { /* JPEG解码器引擎配置 */
.intr_priority = 0, /* 中断优先级,0选择默认 */
.timeout_ms = -1, /* 超时时间 */
};
/* 安装JPEG解码器驱动 */
ESP_ERROR_CHECK(jpeg_new_decoder_engine(&decode_eng_cfg, &jpgd_handle));
jpeg_decode_memory_alloc_cfg_t rx_mem_cfg = { /* JPEG解码器内存申请配置 */
.buffer_direction = JPEG_DEC_ALLOC_OUTPUT_BUFFER, /* 图像输出BUF */
};
return (uint8_t *)jpeg_alloc_decoder_mem(width * height * 2 * 4,
&rx_mem_cfg, (size_t *)malloc_size); /* 分配缓冲区 */
}
该函数主要用于新建JPEG解码引擎，然后为解码数据申请4倍屏幕分辨率大小。下面介绍的是MJPEG释放所有申请的内存函数，其定义如下：
/**
* @brief 卸载JPEG解码器并释放内存
* @param buf: JPEG解码器申请的内存
* @retval 无
*/
void mjpegdec_free(uint8_t *buf)
{
heap_caps_free(buf); /* 释放JPEG解码器申请的内存 */
ESP_ERROR_CHECK(jpeg_del_decoder_engine(jpgd_handle));/* 卸载JPEG解码器引擎 */
}
该函数用于释放内存，并关闭JPEG解码引擎。接下来，笔者将介绍的是解码一副JPEG图片函数，其定义如下：
/**
* @brief 解码一副JPEG图片
* @param inbuf: jpeg数据流数组
* @param inbuf_size: jpeg数据流大小
* @param outbuf: jpeg解码器申请的内存缓冲区
* @param outbuf_size: jpeg解码器申请到内存大小
* @param width: 显示图像的宽度
* @param height: 显示图像的高度
* @retval 0,成功; 1,错误帧/解码错误
*/
uint8_t mjpegdec_decode( uint8_t *inbuf, uint32_t inbuf_size, uint8_t *outbuf,
uint32_t outbuf_size, uint32_t width, uint32_t height)
{
if (inbuf_size == 0) /* 帧错误,跳过解码 */
{
return 1;
}
static uint32_t out_size = 0;
ESP_ERROR_CHECK(jpeg_decoder_process(jpgd_handle, &decode_cfg_rgb,
inbuf, inbuf_size, outbuf, outbuf_size, &out_size)); /* 解码JPEG图片 */
if (out_size == 0) /* 解码长度错误 */
{
return 1;
}
/* 计算居中绘制的起始坐标 */
int x_offset = (lcddev.width - width) / 2;
int y_offset = (lcddev.height - height) / 2;
/* 确保坐标合法性 */
x_offset = x_offset < 0 ? 0 : x_offset;
y_offset = y_offset < 0 ? 0 : y_offset;
/* LCD draw */
esp_lcd_panel_draw_bitmap(lcddev.lcd_panel_handle, x_offset, y_offset,
width + x_offset, height + y_offset + 1, (uint8_t *)outbuf);
return 0;
}
该函数主要用于把MJPEG图像数据进行JPEG解码，然后将其转换成RGB565数据格式，最后计算起始位置，让视频播放至LCD正中间位置。
2，APP驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。APP驱动源码包括两个文件：videoplayer.c和videoplayer.h。
videoplayer.h头文件有两个宏定义和函数声明，具体请看源码。下面来看到videoplayer.c文件中，播放一个MJPEG文件函数，其定义如下：
/**
* @brief 播放MJPEG视频
* @param pname: 视频文件名
* @retval 执行结果
* KEY0_PRES: 下一个视频
* KEY2_PRES: 上一个视频
* 其他值 : 错误代码
*/
static uint8_t video_play_mjpeg(uint8_t *pname)
{
uint8_t *framebuf; /* 视频解码buf */
uint8_t *pbuf; /* buf指针 */
uint8_t res = 0;
uint16_t offset;
uint32_t nr;
uint8_t key;
FIL *favi;
void *audiobuf[2]; /* 音频解码buf */
void *audio_buffer = NULL;
es8388_adda_cfg(1, 0); /* 打开DAC,关闭ADC */
es8388_input_cfg(0); /* 录音关闭 */
es8388_output_cfg(1, 1); /* 喇叭通道和耳机通道打开 */
es8388_hpvol_set(20); /* 设置喇叭 */
es8388_spkvol_set(20); /* 设置耳机 */
vTaskDelay(pdMS_TO_TICKS(20));
framebuf = heap_caps_malloc(AVI_VIDEO_BUF_SIZE, MALLOC_CAP_DMA);
audiobuf[0] = heap_caps_malloc(AVI_AUDIO_BUF_SIZE, MALLOC_CAP_SPIRAM);
audiobuf[1] = heap_caps_malloc(AVI_AUDIO_BUF_SIZE, MALLOC_CAP_SPIRAM);
audio_buffer = audiobuf[0];
favi = (FIL *)malloc(sizeof(FIL)); /* 申请favi内存 */
/* 只要最后这个视频buf申请失败, 前面的申请失不失败都不重要, 总之就是失败了 */
if ((framebuf == NULL) || (favi == NULL) || (audiobuf[0] == NULL)
|| (audiobuf[1] == NULL))
{
ESP_LOGI("videoplay", "memory error!");
res = 0xFF;
}
memset(framebuf, 0, AVI_VIDEO_BUF_SIZE);
memset(audiobuf[0], 0, AVI_AUDIO_BUF_SIZE);
memset(audiobuf[1], 0, AVI_AUDIO_BUF_SIZE);
while (res == 0)
{
res = (uint8_t)f_open(favi, (const TCHAR *)pname, FA_READ);
if (res == 0)
{
pbuf = framebuf;
res = (uint8_t)f_read(favi, pbuf, AVI_VIDEO_BUF_SIZE, (UINT *)&nr);
if (res != 0)
{
ESP_LOGI(videoplay_tag, "fread error:%d", res);
break;
}
res = avi_init(pbuf, AVI_VIDEO_BUF_SIZE); /* AVI解析 */
if (res != 0)
{
ESP_LOGI(videoplay_tag, "avi error:%d", res);
res = KEY0_PRES;
break;
}
/* 显示当前视频文件的相关信息(g_avix结构体在avi.c文件定义) */
video_info_show(&g_avix);
/* 初始化ESP_TIMER,用于等待帧间隔 */
frame_timer_init(g_avix.SecPerFrame);
offset = avi_srarch_id(pbuf, AVI_VIDEO_BUF_SIZE, "movi");
avi_get_streaminfo(pbuf + offset + 4);
f_lseek(favi, offset + 12); /* 跳过标志ID，读地址偏移到流数据开始处 */
jpeg_rx_buf = mjpegdec_init(g_avix.Width, g_avix.Height,
&jpeg_alloc_size); /* MJPEG初始化 */
if (g_avix.SampleRate) /* 有音频信息,才初始化 */
{
myi2s_init(); /* 初始化i2s */
vTaskDelay(pdMS_TO_TICKS(50)); /* 适当延时 */
es8388_i2s_cfg(0, 3); /* 飞利浦标准,16位数据长度 */
/* 设置采样率和数据位宽 */
i2s_set_samplerate_bits_sample(g_avix.SampleRate,
I2S_BITS_PER_SAMPLE_16BIT);
i2s_trx_start(); /* I2S TRX启动 */
}
while (1) /* 循环播放文件内容 */
{
if (g_avix.StreamID == AVI_VIDS_FLAG) /* 视频流 dc */
{
pbuf = framebuf;
f_read(favi, pbuf, g_avix.StreamSize + 8, (UINT *)&nr);
/* 解码一副JPEG图片 */
res = mjpegdec_decode(pbuf, g_avix.StreamSize, jpeg_rx_buf,
jpeg_alloc_size, g_avix.Width, g_avix.Height);
if (res != 0)
{
ESP_LOGI(videoplay_tag, "illegal frame decode error!");
}
/* 等待时间到达(在mytimer.c的中断里面设置为1) */
while (g_frameup == 0);
g_frameup = 0; /* 等待播放时间到达 */
g_frame++;
}
else /* wb 音频 */
{
audio_buffer = audiobuf[0] == audio_buffer ?
audiobuf[1] : audiobuf[0]; /* 使用双缓冲 */
if (g_avix.Width < lcddev.width) /* 满屏不显示 */
{
video_time_show(favi, &g_avix); /* 显示当前播放时间 */
}
f_read(favi, audio_buffer, g_avix.StreamSize+8,(UINT *)&nr);
pbuf = audio_buffer;
i2s_tx_write(audio_buffer, g_avix.StreamSize);
}
key = xl9555_key_scan(0);
if (key == KEY0_PRES || key == KEY2_PRES)
{
res = key;
break;
}
else if (key == KEY1_PRES || key_scan(0))
{
i2s_trx_stop(); /* 关闭音频 */
video_seek(favi, &g_avix, framebuf);
pbuf = framebuf;
i2s_trx_start(); /* 开启音频播放 */
}
if (avi_get_streaminfo(pbuf + g_avix.StreamSize) != 0)
{
ESP_LOGI(videoplay_tag, "g_frame error");
res = KEY0_PRES;
break;
}
}
f_close(favi); /* 关闭文件 */
i2s_trx_stop(); /* 关闭音频 */
i2s_deinit(); /* I2S恢复到默认 */
mjpegdec_free(jpeg_rx_buf); /* 卸载硬件JPEG驱动并释放内存 */
frame_timer_stop(); /* 停止定时器工作 */
}
}
free(framebuf);
free(audiobuf[0]);
free(audiobuf[1]);
free(favi);
return res;
}
该函数用来播放一个avi视频文件（mjpg编码），首先我们对AVI文件进行解析，判断该文件是否是AVI文件，然后读取该文件的图像数据，接着将图像数据传输至硬件JPEG解码器进行解码，最后得到显示在LCD屏幕上。
3，CMakeLists.txt文件
本例程的功能实现主要依靠VIDEO驱动。要在main函数中，成功调用VIDEO文件中的内容，就得需要修改main文件夹下的CMakeLists.txt文件，修改如下：
idf_component_register( SRC_DIRS "." "APP" "APP/AUDIO" "APP/VIDEO" INCLUDE_DIRS "." "APP" "APP/AUDIO" "APP/VIDEO" )
4，main.c代码
在main.c里面编写如下代码。
void app_main(void)
{
esp_err_t ret;
uint8_t key;
ret = nvs_flash_init(); /* 初始化NVS */
if(ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
{
ESP_ERROR_CHECK(nvs_flash_erase());
ESP_ERROR_CHECK(nvs_flash_init());
}
led_init(); /* LED初始化 */
key_init(); /* KEY初始化 */
myiic_init(); /* MYIIC初始化 */
xl9555_init(); /* XL9555初始化 */
lcd_init(); /* LCD屏初始化 */
es8388_init(); /* ES8388初始化 */
xl9555_pin_write(SPK_EN_IO, 0); /* 打开喇叭 */
while (sdmmc_init()) /* 检测不到SD卡 */
{
lcd_show_string(30, 110, 200, 16, 16, "SD Card Error!", RED);
vTaskDelay(pdMS_TO_TICKS(200));
lcd_fill(30, 110, 239, 126, WHITE);
vTaskDelay(pdMS_TO_TICKS(200));
}
ret = exfuns_init(); /* 为fatfs相关变量申请内存 */
while (fonts_init()) /* 检查字库 */
{
lcd_clear(WHITE);
lcd_show_string(30, 30, 200, 16, 16, "ESP32-P4", RED);
key = fonts_update_font(30, 50, 16, (uint8_t *)"0:", RED); /* 更新字库 */
while (key) /* 更新失败 */
{
lcd_show_string(30, 50, 200, 16, 16, "Font Update Failed!", RED);
vTaskDelay(pdMS_TO_TICKS(200));
lcd_fill(20, 50, 200 + 20, 90 + 16, WHITE);
vTaskDelay(pdMS_TO_TICKS(200));
}
lcd_show_string(30, 50, 200, 16, 16, "Font Update Success! ", RED);
vTaskDelay(pdMS_TO_TICKS(1000));
lcd_clear(WHITE);
}
text_show_string(30, 50, 200, 16, "正点原子ESP32-P4开发板",16,0, RED);
text_show_string(30, 70, 200, 16, "视频播放器 实验", 16, 0, RED);
text_show_string(30, 90, 200, 16, "正点原子@ALIENTEK", 16, 0, RED);
text_show_string(30, 110, 200, 16, "KEY0:NEXT KEY2:PREV", 16, 0, RED);
text_show_string(30, 130, 200, 16, "BOOT:FF KEY1:REW ", 16, 0, RED);
vTaskDelay(pdMS_TO_TICKS(1000));
frame_rate_timer(); /* 定时器初始化,定时时间为1秒,主要用于获取帧率 */
while (1)
{
video_play();
}
}
该函数就相对简单了，在初始化各个外设后，通过 video_play 函数，开始音频播放，到这里本实验的代码基本就编写完成了。
45.4 下载验证
本章，我们例程仅支持MJPG编码的avi格式视频，且音频必须是PCM格式，另外视频分辨率不能大于LCD分辨率。要满足这些要求，现成的avi文件是很难找到的，所以我们需要用软件，将通用视频（任何视频都可以）转换为我们需要的格式，这里我们通过：狸窝全能视频转换器，这款软件来实现（路径：光盘：6，软件资料à软件à视频转换软件à狸窝全能视频转换器.exe）。安装完后，打开，然后进行相关设置，软件设置如图45.4.1和45.4.2所示：
图45.4.1 软件启动界面和设置
图45.4.2 高级设置
首先，如图45.4.1所示，点击1处，添加视频，找到你要转换的视频，添加进来。有的视频可能有独立字幕，比如我们打开的这个视频就有，所以在2处选择下字幕（如果没有的，可以忽略此步）。然后在3处，点击▼图标，选择预制方案：AVI-Audio-Video Interleaved(*.avi)，即生成.avi文件，然后点击4处的高级设置按钮，进入45.4.2所示的界面，设置详细参数如下：
视频编码器：选择MJPEG。本例程仅支持MJPG视频解码，所以选择这个编码器。
视频尺寸：480x272。这里得根据所用LCD分辨率来选择，假设我们用800*480的4.3寸电容屏模块，则这里最大可以设置：272x480。PS:如果是2.8屏，最大宽度只能是240）。
比特率：1000。这里设置越大，视频质量越好，解码就越慢（可能会卡），我们设置为1000，可以得到比较好的视频质量，同时也不怎么会卡。
帧率：10。即每秒钟10帧。对于480*272的视频，本例程最高能播放30帧左右的视频，如果要想提高帧率，有几个办法：1，降低分辨率；2，降低比特率；3，降低音频采样率。
音频编码器：PCMS16LE。本例程只支持PCM音频，所以选择音频编码器为这个。
采样率：这里设置为11025，即11.025Khz的采样率。这里越高，声音质量越好，不过，转换后的文件就越大，而且视频可能会卡。
其他设置，采用默认的即可。设置完以后，点击确定，即可完成设置。
点击图45.4.1的5处文件夹图标，设置转换后视频的输出路径，这里设置到了桌面，这样转换后的视频，会保存在桌面。最后，点击图中6处的按钮，即可开始转换了，如下图所示：
图45.4.3 正在转换
等转换完成后，将转换后的.avi文件，拷贝到SD卡→VIDEO文件夹下，然后插入开发板的SD卡接口，就可以开始测试本章例程了。
将程序下载到开发板后，程序先检测字库，只有字库已经更新才可以继续执行后面的程序。字库已更新，就可以看到LCD首先显示一些实验相关的信息，如下图所示。
图45.4.4显示实验相关信息
显示了上图的信息后，检测SD卡的VIDEO文件夹，并查找avi视频文件，在找到有效视频文件后，便开始播放视频，如下图所示。
图45.4.5 视频播放中
可以看到，屏幕显示了文件名、索引、声道数、采样率、帧率和播放时间等参数。然后，我们按KEY0/KEY1，可以切换到下一个/上一个视频，按KEY2，可以快进。
至此，本例程介绍就结束了。本实验，我们在开发板上实现了视频播放，体现了ESP32-P4强大的处理能力。
