第九章 STM32CubeMX简介

       STM32CubeMX是由ST公司开发的图形化代码自动生成工具，能够快速生成初始化代码，如GPIO、时钟树、中间件等，使用户专注于业务代码的开发。现在ST主推HAL库，经典的标准外设库已经停止维护了，新产品也只提供HAL库的代码，因此，我们学习HAL库是更加有优势的，由于HAL库具有低耦合、通用、抽象了硬件层，使得开发者无需太过关注硬件驱动的实现，使得开发更加的简单快速，更容易维护，因此被越来越多的产品所使用。

       本章将分为如下几个小节：

       9.1 STM32CubeMX的作用

       9.2 安装STM32CubeMX

       9.3 使用STM32CubeMX新建工程

       9.4 STM32CubeMX新建工程使用建议

        9.1 STM32CubeMX的作用

       STM32CubeMX具有如下特性：

       ① 直观的选择MCU型号，可指定系列、封装、外设数量等条件

       ② 微控制器图形化配置

       ③ 自动处理引脚冲突

       ④ 动态设置时钟树，生成系统时钟配置代码

       ⑤ 可以动态设置外围和中间件模式和初始化

       ⑥ 功耗预测

       ⑦ C代码工程生成器覆盖了STM32微控制器初始化编译软件，如IAR，KEIL，GCC

       ⑧ 可以独立使用或者作为Eclipse插件使用

       ⑨ 可作为ST的固件包、芯片手册等的下载引擎

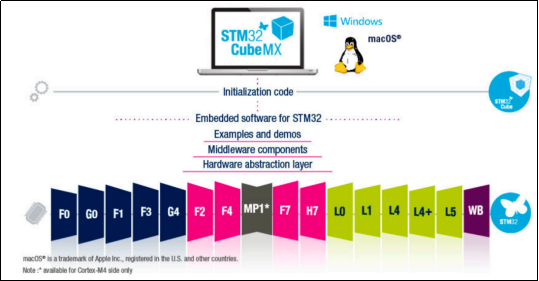

       这里特别说明一下STM32CubeMX和STM32Cube固件库的关系，STM32CubeMX图形工具配置生成的代码，是基于STM32Cube固件库的，并且可以在图形工具中直接下载STM32Cube固件库。也就是说，我们使用STM32CubeMX配置出来的初始化代码，兼容STM32Cube库，例如硬件抽象层代码就是使用的STM32的HAL库。不同系列的STM32芯片，会有不同系列的STM32Cube库，而STM32CubeMX图形工具只有一个，所以开发不同的STM32系列芯片，选择不同系列的STM32Cube库即可，它们的关系如下图所示：

图9.1.1 STM32CubeMX和STM32Cube固件库的关系

       当然，自动生成的驱动代码我们不去仔细专研其原理的话，对学习的提升很有限，而且在出现BUG的时候难以快速定位解决，因此我们也要了解其背后的原理。

        9.2 安装STM32CubeMX

       STM32CubeMX6.2.0版本开始内嵌了Java运行环境，所以6.2.0版本之后不再需要额外安装Java，本书以介绍STM32CubeMX6.11.1版本安装过程为例，故直接安装STM32CubeMX即可。

       9.2.1 安装STM32CubeMX

       在安装了Java运行环境之后，接下来我们安装STM32CubeMX图形化工具。该软件可以直接从光盘资料获取，目录如下：A盘→6，软件资料→1，软件→3、STM32CubeMX，也可以直接从ST官方下载，下载网址为： https://www.st.com/en/development-tools/stm32cubemx.html 。

       接下来我们直接双击SetupSTM32CubeMX-6.11.1.exe，安装步骤如下：

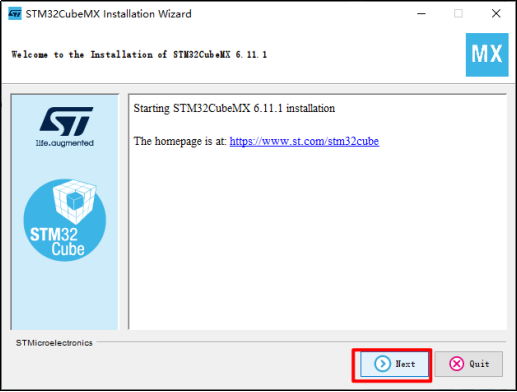

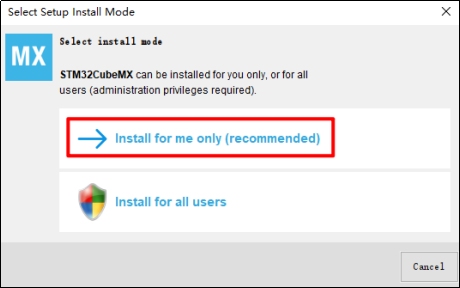

图9.2.2.1 启动安装

图9.2.2.2 开始安装

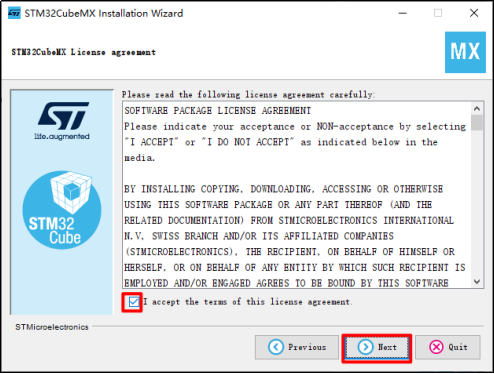

图9.2.2.3 接收本许可协议

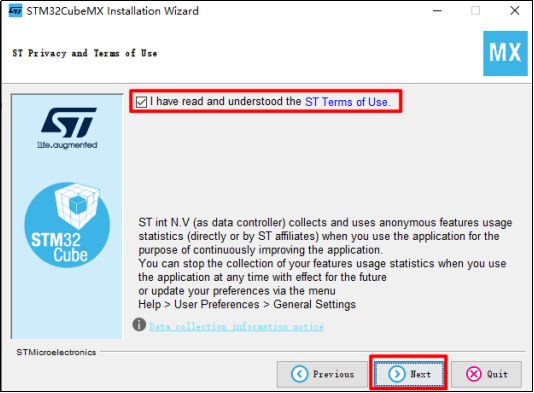

图9.2.2.4 勾选选项即可

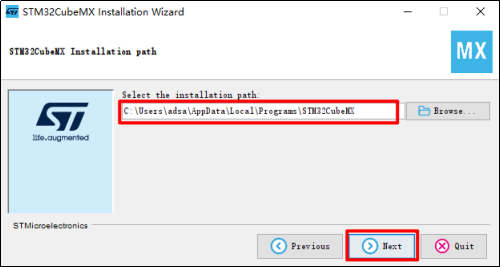

图9.2.2.5 选择安装路径

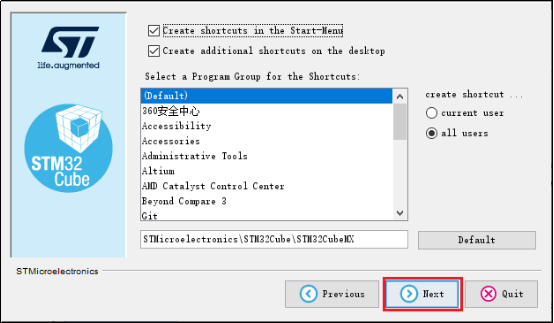

图9.2.2.6 创建快捷方式

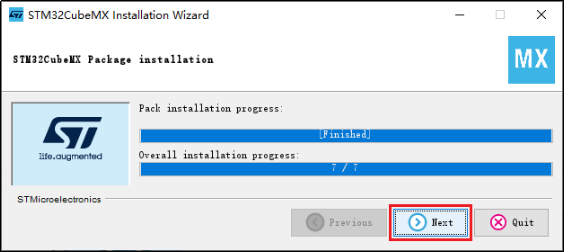

图9.2.2.7 安装进度提示

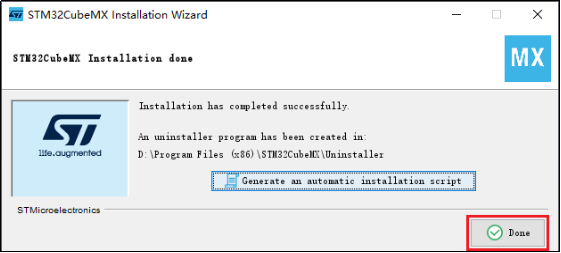

图9.2.2.8 完成安装

        9.3 使用STM32CubeMX新建工程

       大多数情况下，我们都只使用STM32CubeMX来生成工程的时钟系统初始化代码以及外设的初始化代码，因为用户控制逻辑代码是无法在STM32CubeMX中完成的，需要用户自己根据需求来实现。

       9.3.1 打开STM32CubeMX

       双击桌面STM32CubeMX快捷方式图标，如图9.3.1.1所示：

图9.3.1.1 CubeMX快捷方式

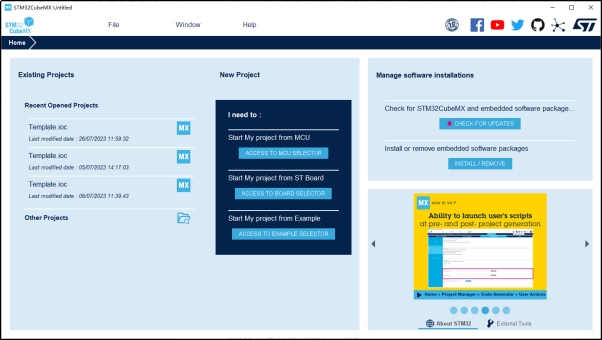

       打开后CubeMX主界面如图9.3.1.2所示：

图9.3.1.2 CubeMX主界面

       9.3.2 下载和关联的STM32Cube固件包

       我们知道STM32CubeMX图形工具只有一种， STM32Cube固件包却有多种，需要选择我们工程对应的固件包。

       为了方便，新建工程前，我们先来下载和关联STM32Cube固件包，点击Help->Manage embedded software packages，如图9.3.2.1所示：

图9.3.2.1 管理固件包

       然后弹出管理界面，在该窗口找到STM32H7RS列表选项，勾选1.0.0版本。关联STM32Cube固件包有两个方法，如图9.3.2.2所示：

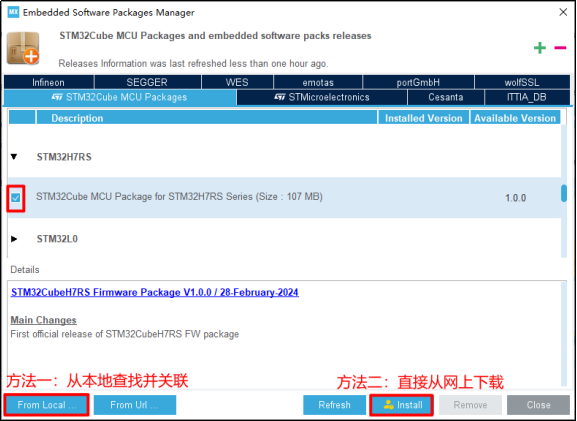

图9.3.2.2 下载和关联STM32Cube固件包

       方法二：下载好之后，会自动关联，所以不需要多讲什么。

       方法一：点击后，弹出下面的窗口，然后选择光盘中的对应的固件包，注意这里是压缩包的形式，如图9.3.2.3所示：

图9.3.2.3 关联本地STM32Cube固件包

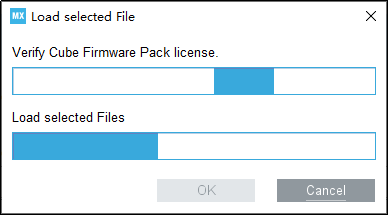

图9.3.2.4 等待关联

图9.3.2.5 关联成功

       关联好固件包我们就可以开始新建工程了。

        9.3.3 新建工程

       使用STM32CubeMX配置工程的一般步骤为：

       1，工程初步建立

       2，HSE和LSE时钟源设置

       3，时钟系统（时钟树）配置

       4，GPIO功能引脚配置

       5，Cortex-M7内核基本配置（限定项）

       6，生成工程源码

       7，用户程序

       接下来将按照这7个步骤，依次教大家使用STM32CubeMX工具生成一个完整的工程。

       1 工程初步建立

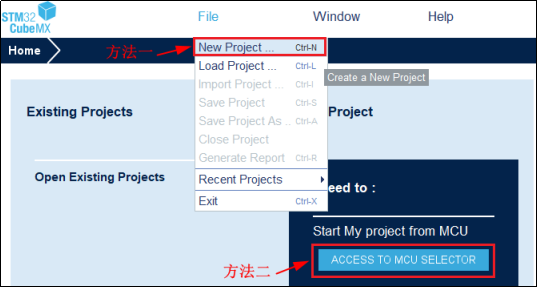

       方法一：依次点击“File”，“New Project”即可建新工程。如果之前打开过的话，左侧最近打开的过程一列会有打开的工程列表，直接点击这些工程也可以打开。

       方法二：直接点击ACCESS TO MCU SELECTOR。

具体操作如图9.3.3.1所示：

图9.3.3.1 新建工程

       点击新建工程后，第一次可能会联网下载一些的文件，可能等待时间比较长，可以直接选择取消即可。

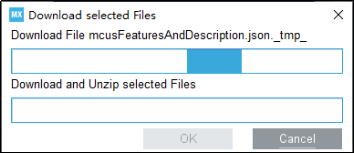

图9.3.3.2 启动时联网更新检测

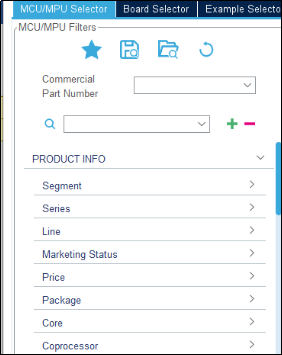

       之后都可以进入芯片选型界面，如图9.3.3.3所示：

图9.3.3.3 芯片选型界面

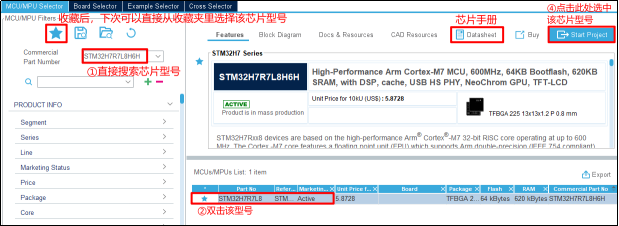

       选择具体的芯片型号，如图9.3.3.4所示：

图9.3.3.4 选择具体的芯片型号

       选择了芯片型号后，提示是否选择默认设置，选择是，然后弹出主设计界面，如图9.3.3.5所示：

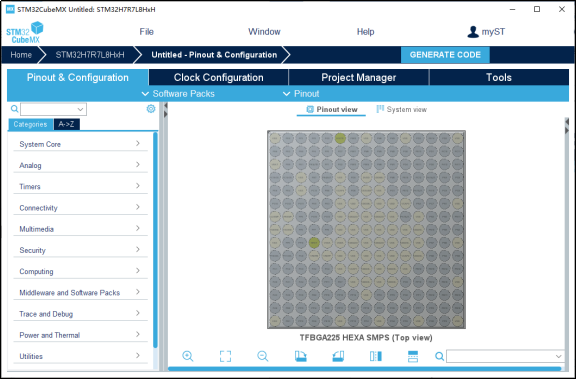

图9.3.3.5 主设计界面

       2 HSE和LSE时钟源设置

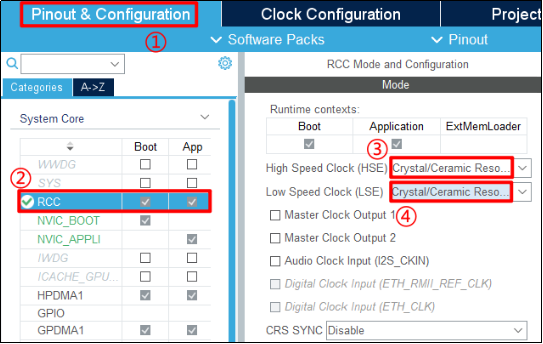

       进入工程主设计界面后，首先设置时钟源HSE和LSE。如图9.3.3.6所示：

图9.3.3.6 设置时钟源HSE和LSE

       图9.3.3.6中的标号3和4，我们都选择了Crystal/Ceramic Resonator，表示外部晶振作为它们的时钟源。我们开发板的外部高速晶振和外部低速晶振分别是：24MHZ和32.768KHZ。所以HSE时钟频率就是24MHZ，LSE时钟频率就是32.768KHZ。

       选项Master Clock Output 1 用来选择是否使能MCO1引脚时钟输出，选项Master Clock Output 2用来选择是否使能MCO2引脚时钟输出，最后一个选项Audio Clock Input（I2S_CKIN）用来选择是否从I2S_CKIN(PC9)输入I2S时钟。这里大家要注意，因为选项Master Clock Output 2和选项Audio Clock Input（I2S_CKIN）都是使用的PC9引脚，所以如果我们使能了其中一个，那么另一个选项会自动显示为红色，也就是不允许配置，这就是STM32CubeMX的自动冲突检测功能。

       3 时钟系统（时钟树）配置

       点击Clock Configuration选项卡即可进入时钟系统配置栏，如下图9.3.3.7所示：

图9.3.3.7 时钟系统配置栏

       进入Clock Configuration配置栏之后可以看到，界面展现一个完整的STM32H7R7时钟系统框图。从这个时钟树配置图可以看出，配置的主要是外部晶振大小，分频系数，倍频系数以及选择器。在我们配置的工程中，时钟值会动态更新，如果某个时钟值在配置过程中超过允许值，那么相应的选项框会红色提示。

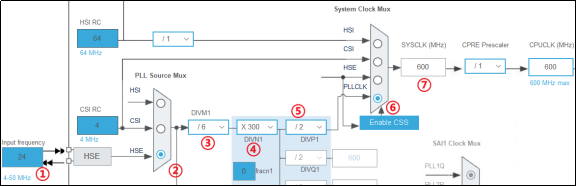

       这里，我们将配置一个以HSE为时钟源，配置PLL1相关参数，然后系统时钟选择PLLCLK为时钟源，最终配置系统时钟为600MHz的过程。同时，还配置了AHB1,2,3,4,5，APB1，APB2，APB4，APB5和Systick的相关分频系数。由于图片比较大，我们把主要的配置部分分两部分来讲解，第一部分是配置系统时钟，第二部分是配置SYSTICK、AHB1,2,3,4,5、APB1、APB2、APB4和APB5的分频系数。首先我们来看看第一部分配置如下图9.3.3.8所示：

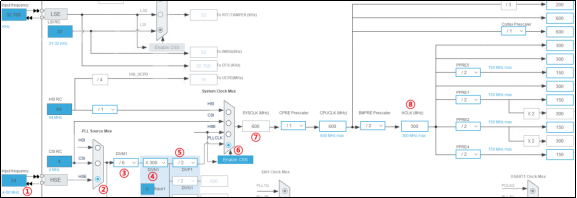

图9.3.3.8 系统时钟配置图

       我们把系统时钟配置分为七个步骤，分别用标号①~⑦表示，详细过程为：

       ①、时钟源参数设置：我们选择HSE为时钟源，所以我们要根据硬件实际的高速晶振频率（这里我们是24MHZ）填写。

       ②、时钟源选择：我们配置选择器选择HSE即可。

       ③、PLL1分频系数M配置。分频系数M我们设置为6。

       ④、PLL1倍频系数N配置。倍频系数N我们设置为300。

       ⑤、PLL1分频系数P配置。分频系数P我们配置为2。

       ⑥、系统时钟时钟源选择：PLL,CSI,HSI还是HSE。我们选择PLL，选择器选择PLLCLK即可。

       ⑦、经过上面配置以后此时SYSCLK=600Mhz。

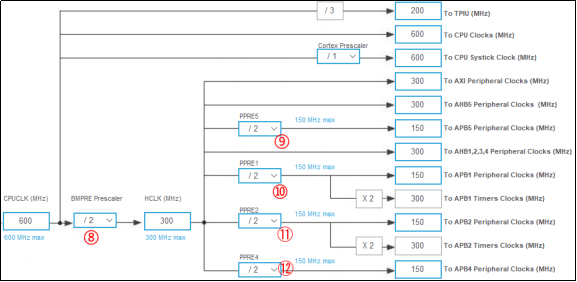

       经过上面的7个步骤，就会生成标准的600MHz系统时钟。接下来我们只需要配置AHB1,2,3,4,5、APB1、APB2、APB4、APB5和Systick的分频系数，就可以实现sys.c文件中的sys_stm32_clock_init函数配置的部分时钟系统。配置如下图9.3.3.9所示：

图9.3.3.9 AHB和APB总线时钟配置

       AHB1,2,3,4,5、APB1、APB2、APB4和APB5总线时钟以及Systick时钟的最终来源都是系统时钟SYSCLK。其中AHB总线时钟HCLK是由SYSCLK经过AHB预分频器之后的来，如果我们要设置HCLK为300MHz(最大也就300Mhz)，那么我们只需要配置图中标号⑧的地方为2即可。得到HCLK之后，接下来我们将在图标号⑨~⑫处同样的方法依次配置APB5、APB1、APB2和APB4分频系数分别为2，2、2和2即可。注意！systick固定为600MHz，配置完成之后，那么HCLK=300MHZ，Systic=600MHz，PPRE5=PPRE1=PPRE2=PPRE4=150MHz，这和我们使用sys_stm32_clock_init函数配置的时钟是一样的。

       4 GPIO功能引脚配置

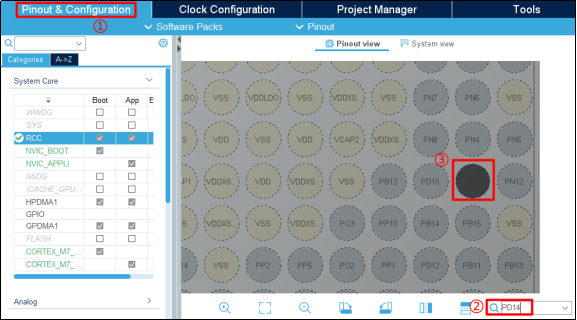

       本小节，我们讲解怎么使用STM32CubeMX工具配置STM32H7RS的GPIO口。STM32H7R7开发板的PD14和PC0引脚分别连接一个LED灯，我们来学习配置这两个IO口的相关参数。这里我们回到STM32CubeMX的Pinout&Configuration选项，在搜索栏输入PD14后回车，可以在引脚图中显示位置，如下图9.3.3.10所示：

图9.3.3.10 搜索引脚位置

       接下来，我们在图9.3.3.11引脚图中点击PD14，在弹出的下拉菜单中，选择IO口的功能为GPIO_Output。操作方法如下图9.3.3.11所示：

图9.3.3.11 配置GPIO模式

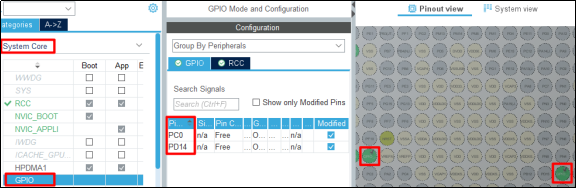

       同样的方法，我们配置PD14选择功能为GPIO_Output即可。设置好即可看到引脚从灰色变成绿色，标识该管脚已经启用。这里我们需要说明一下，如果我们要配置IO口为外部中断引脚或者其他复用功能，我们选择相应的选项即可。配置完IO口功能之后，还要配置IO口的速度，上下拉等参数。这些参数我们通过System Core下的GPIO选项进行配置，如图9.3.3.12所示：

图9.3.3.12 GPIO选项

       我们先配置PD14，PC0配置方法一样的。点击图9.3.3.12的中间框里面的PD14，配置如图9.3.3.13所示：

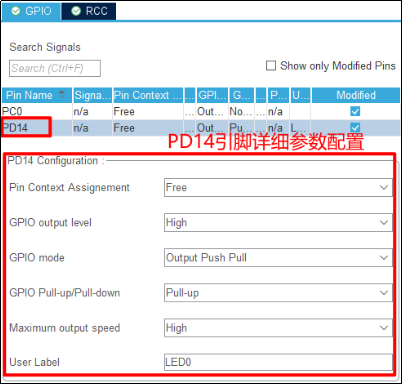

图9.3.3.13 配置GPIO口详细参数

       GPIO output level是IO的初始值，为了开始让LED灯熄灭，我们设置初始值输出高电平。

       GPIO mode默认是推挽输出，不需要更改。

       GPIO Pull-up/Pull-down默认是不上下拉，我们改为上拉。

       Maximum output speed输出速度配置，默认是低速，我们设置为高速（可以不改）。

       User Label用户符号，我们可以给PD14起一个别的名字。

        5 Cortex-M7内核基本配置

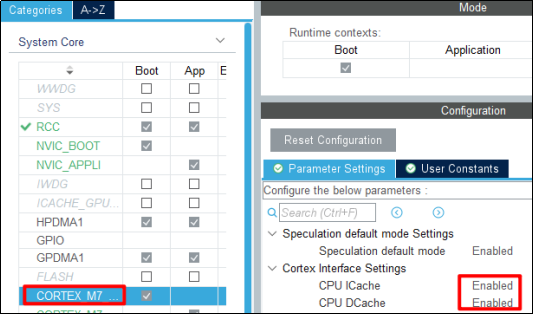

       这里我们主要配置Cortex-M7内核相关的参数。我们依次点击Cortex_M7 进入配置界面，操作过程如下图9.3.3.14所示：

图9.3.3.14 Cotex_M7配置

       该界面一共有两个配置栏目。第二个配置栏目Cortex Interface Settings下面其中有两个配置项：

       (1) CPU ICache：使能I-Cache。

       (2) CPU DCache:：使能D-Cache。

       上面这2个参数是CM7内核相关配置。第二个配置栏目Cortex Memory Protection Unit，是用来配置内存保护单元MPU，在我们后面的实验会讲解MPU配置。

       6 生成工程源码

       接下来我们学习怎么设置生成一个工程，Project Manager-> Project选项用来配置工程的选项，我们了解一下里面的信息。

       Project Name：工程名称，填入工程名称（半角，不能有中文字符）

       Project Location：工程保存路径，点击Browse选择保存的位置（半角，不能有中文字符）

       Toolchain Folder Location:工具链文件夹位置，默认即可。

       Application Structure：应用的结构，选择Basic（基础），不勾选Do not generate the main(),因为我们要其生成main函数。

       Toolchain/IDE:工具链/集成开发环境，我们使用Keil，因此选择MDK-ARM，Min Version选择V5.37（最新）。

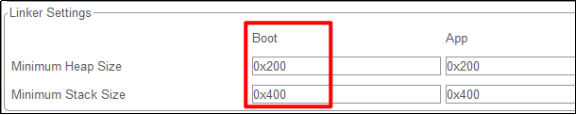

       Linker Settings 链接器设置：

       Minimum Heap Size 最小堆大小，默认（大工程需按需调整）。

       Minimum Stack Size 最小栈大小，默认（大工程需按需调整）。

       MCU and Firmware Package是 MCU及固件包设置：

       MCU Reference：目标MCU系列名称。

       Firmware Package Name and Version ：固件包名称及版本。

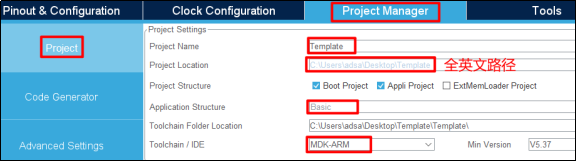

       勾选Use Default Firmware Location，文本框里面的路径就是固件包的存储地址，我们使用默认地址即可。（这里因为我有两个版本的固件包，所以它默认使用最新的，这个关系不大，就用新的）。 最后工程配置，如图9.3.3.15所示：

图9.3.3.15 工程配置

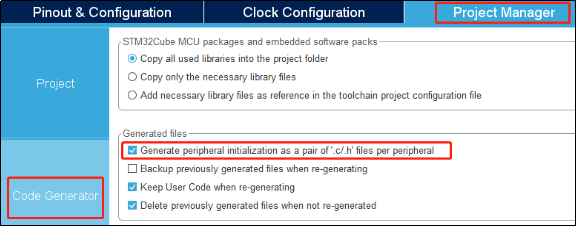

       打开Project Manager-> Code Generator选项，Generated files 生成文件选项，勾选Generate peripheral initialization as a pair of ‘.c/.h’files per peripheral，勾选这个选项的话将会将每个外设单独分开成一组.c、.h文件，使得代码结构更加的清晰，如图9.3.3.16所示：

图9.3.3.16 代 码 生 成 器设置

       至此工程最基础配置就已经完成，点击蓝色按钮(SENERATE CODE)就可以生成工程。

图9.3.3.17生成工程

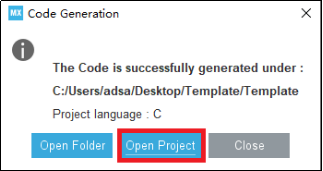

       在弹出来的窗口中点击Open Project就打开MDK工程。

图9.3.3.17生成工程

       在弹出来的窗口中点击Open Project就打开MDK工程。

图9.3.3.18 打开工程

       完整的STM32H7RS工程就已经生成完成。生成后的工程目录结构如下图9.3.3.19所示：

图 9.3.3.19 STM32CubeMX生成的工程目录结构

       Appli文件夹存放的是工程必须的部分头文件和源文件。

       Boot文件夹存放的是工程必须的部分头文件和源文件。

       Drivers文件夹存放的是HAL库文件和CMSIS相关文件。

       MDK-ARM下面存放的是MDK工程文件。

       Template.ioc是STM32CubeMX工程文件，双击该文件就会在STM32CubeMX中打开。

       7 用户程序

       在编写用户程序之前，首先我们打开生成的工程模板进行编译，发现没有任何错误和警告。

       接下来我们看看生成的工程模板的main函数，这里我们删掉了源码注释，关键源码如下：

int main(void)
{
  MPU_Config();
  SCB_EnableICache();
  SCB_EnableDCache();
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  while (1)
  {
  }
}

       大家需要注意，STM32CubeMX生成的main.c文件中，有很多地方有“/* USER CODE BEGIN X */”和“/* USER CODE END X */”格式的注释，我们在这些注释的BEGIN和END之间编写代码，那么重新生成工程之后，这些代码会保留而不会被覆盖。

       我们编写一个跑马灯的用户程序，程序具体如下：

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  MPU_Config();
  SCB_EnableICache();
  SCB_EnableDCache();
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  while (1)
  {
    HAL_GPIO_WritePin(GPIOD, GPIO_PIN_14, GPIO_PIN_SET);
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_RESET);
    HAL_Delay(500);
    HAL_GPIO_WritePin(GPIOD, GPIO_PIN_14, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_SET);
    HAL_Delay(500);
  }
}

       编写好程序后，编译没有任何警告和错误。可以直接下载程序到开发板中，使用DAP下载，请注意设置MDK的下载选项，如果不清楚设置的读者可以回看本书第四章的相关知识点。下载后，可以看到LED0和LED1同时按500ms的频率亮灭，效果与其它版本的新建工程相同。

       本小节使用STM32CubeMX新建的工程模板在我们光盘目录：“4，程序源码\标准例程-HAL库版本\实验0-2 Template工程模板-使用STM32CubeMX配置 ”中有存放，大家在编写用户代码过程中可以参考该工程的main.c文件。

        9.4 STM32CubeMX 新建工程使用建议

       ① 使用CubeMX的环境搭建工程，工程文件夹路径、文件名不要带任何中文及中文字符，否则会遇到各种报错；

       ② 本书以新建工程-HAL库版本为基准来展开，不对CubeMX的使用过多讲解。使用CubeMX可以帮助我们快速搭建工程，使用户专注于应用开发，但STM32的开发与硬件密切相关，对STM32开发来说，抛开底层只专注做应用并不实际，毕竟无法使用一套通用设计来满足不同用户的需求；

       ③ 关于新建CubeMX的工程路径中有中文的情况的解决：

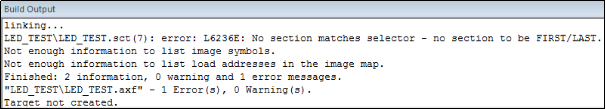

如果我们配置的CubeMX工程路径里面有中文可能会报以下的错误：

图9.4.1 直接编译报错

       造成错误的原因是CubeMX对中文的支持不友好，且生成的MDK工程默认通过工程中的CMSIS那个绿色的控件选择启动文件而不是直接添加启动文件(startup_xxx.s)到我们的工程中，而有中文路径时就会找不到，有两个解决办法：

       1、  用CubeMX生成的工程不要放置在包含中文路径的文件夹下；

       2、添加启动文件到我们的工程中，我们新建一个Application/MDK-ARM分组，把startup_stm32h7r7xx.s添加到这个分组，如图9.4.2所示：

图9.4.2 STM32CubeMX生成的工程目录结构

       ④ 关于配置的文件CubeMX工程(.ioc后缀)名字有中文的情况，我们建议重新新建工程或者把生成的工程文件重命名为英文。因为带中文的CubeMX工程生成的MDK的Output目录有中文，MDK也会报错，尽管可以重新设置MDK工程的Output目录和添加③所描述步骤的启动文件，使本次编译通过，但下次重新用CubeMX生成工程时，仍旧需要重复修改配置。
