第五十一章 内存管理实验
如果我们所用的内存都是直接定义一个数组来使用，灵活性会比较差，很多时候不能满足实际使用需求。为了解决这些问题，我们来学习内存管理，实现对内存的动态管理。
本章分为如下几个小节：
51.1 内存管理简介
51.2 硬件设计
51.3 程序设计
51.4 下载验证
51.1 内存管理简介
内存管理，是指软件运行时对计算机内存资源的分配和使用的技术。其最主要的目的是如何高效、快速的分配，并且在适当的时候释放和回收内存资源。内存管理的实现方法有很多种，其实最终都是要实现两个函数：malloc和free。malloc函数用来内存申请，free函数用于内存释放。

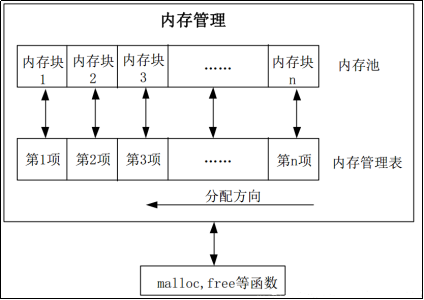

本章，我们介绍一种比较简单的办法来实现：分块式内存管理。下面我们介绍一下该方法的实现原理，如图51.1.1所示：
图51.1.1 分块式内存管理原理
从上图可以看出，分块式内存管理由内存池和内存管理表两部分组成。内存池被等分为了n块，对应的内存管理表，大小也为n，内存管理表的每一个项对应内存池的一块内存。
内存管理表的项值代表的意义为：当该项值为0的时候，代表对应的内存块未被占用，当该项值非零的时候，代表该项对应的内存块已经被占用，其数值则代表被连续占用的内存块数。比如某项值为10，那么说明包括本项对应的内存块在内，总共分配了10个内存块给外部的某个指针。
内存分配 方向如上图所示，是从顶→底的分配 方向。即首先从最末端开始找空内存。当内存管理刚初始化的时候，内存表全部清零，表示没有任何内存块被占用。
分配原理：
当指针p调用malloc申请内存的时候，先判断p要分配的内存块数（m），然后从第n开始，向下查找，直到找到m块连续的空内存块（即对应内存管理表项为0），然后将这m个内存管理表项的值都设置为m（标记被占用），最后，把最后的这个空内存块的地址返回指针p，完成一次分配。注意：如果当内存不够的时候（找到最后也没有找到连续m块空闲内存），则返回NULL给p，表示分配失败。
释放原理：
当p申请的内存用完，需要释放的时候，调用free函数实现。free函数先判断p指向的内存地址所对应的内存块，然后找到对应的内存管理表项目，得到p所占用的内存块数目m（内存管理表项目的值就是所分配内存块的数目），将这m个内存管理表项目的值都清零，标记释放，完成一次内存释放。
关于分块式内存管理的原理，我们就介绍到这里。
51.2 硬件设计
1. 例程功能
开机后，显示提示信息，等待外部输入。KEY0用于申请内存，每次申请2K字节内存，KEY1用于释放内存，KEY_UP用于切换操作内存区（SRAMIN/SRAMEX/SRAM12 /SRAMDTCM/SRAMITCM，总共管理5个内存块）。
LED0闪烁用于提示程序正在运行。
2. 硬件资源
1）LED灯
LED0 – PD14
2）独立按键
KEY0 - PE9
KEY1 - PE8
WK_UP – PC13
3）串口1 (PB14/PB15连接在板载USB转串口芯片CH340上面)
4）正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(包括MCU屏和RGB屏,都支持)
5）HyperRAM
51.3 程序设计
51.3.1 程序解析
1. MALLOC代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。MALLOC驱动源码包括两个文件：malloc.c和malloc.h。
下面我们介绍malloc.h中比较重要的一些结构体和内存参数宏定义，其定义如下：
/* 内存池编号定义 */ #define SRAMIN 0 /* AXI-SRAM1~4内存池,AXI-SRAM1~4共456KB */ #define SRAMEX 1 /* XSPI2 HyperRAM内存池,XSPI2 HyperRAM共32MB */ #define SRAM12 2 /* AHB-SRAM1/2内存池,AHB-SRAM1~2,共32KB */ #define SRAMDTCM 3 /* DTCM内存池,DTCM共64KB,此部分内存仅CPU和HPDMA(通过AHB)可以访问!!!! */ #define SRAMITCM 4 /* ITCM内存池,DTCM共64KB,此部分内存仅CPU和HPDMA(通过AHB)可以访问!!!! */ #define SRAMBANK 5 /* 定义支持的SRAM块数. */ #define MT_TYPE uint32_t /* mem1内存参数设定.mem1是H7R内部的AXI-SRAM1~4 */ #define MEM1_BLOCK_SIZE (64) /* 内存块大小为64字节 */ #define MEM1_MAX_SIZE ((0x00062000 / (MEM1_BLOCK_SIZE + sizeof(MT_TYPE))) * MEM1_BLOCK_SIZE) /* AXI-SRAM1~4最大空闲0x00072000字节 */ #define MEM1_ALLOC_TABLE_SIZE (MEM1_MAX_SIZE / MEM1_BLOCK_SIZE) /* mem2内存参数设定.mem2是H7R外部的XSPI2 HyperRAM */ #define MEM2_BLOCK_SIZE (64) /* 内存块大小为64字节 */ #define MEM2_MAX_SIZE ((0x01E0C000 / (MEM2_BLOCK_SIZE + sizeof(MT_TYPE))) * MEM2_BLOCK_SIZE) /* XSPI2 HyperRAM空闲0x01E0C000字节 */ #define MEM2_ALLOC_TABLE_SIZE (MEM2_MAX_SIZE / MEM2_BLOCK_SIZE) /* mem3内存参数设定.mem3是H7R内部的AHB-SRAM1~2 */ #define MEM3_BLOCK_SIZE (64) /* 内存块大小为64字节 */ #define MEM3_MAX_SIZE ((0x00008000 / (MEM3_BLOCK_SIZE + sizeof(MT_TYPE))) * MEM3_BLOCK_SIZE) /* AHB-SRAM1~2空闲0x00008000字节 */ #define MEM3_ALLOC_TABLE_SIZE (MEM3_MAX_SIZE / MEM3_BLOCK_SIZE) /* mem4内存参数设定.mem4是H7R内部的DTCM */ #define MEM4_BLOCK_SIZE (64) /* 内存块大小为64字节 */ #define MEM4_MAX_SIZE ((0x00010000 / (MEM4_BLOCK_SIZE + sizeof(MT_TYPE))) * MEM4_BLOCK_SIZE) /* DTCM空闲0x00010000字节 */ #define MEM4_ALLOC_TABLE_SIZE (MEM4_MAX_SIZE / MEM4_BLOCK_SIZE) /* mem5内存参数设定.mem5是H7R内部的ITCM */ #define MEM5_BLOCK_SIZE (64) /* 内存块大小为64字节 */ #define MEM5_MAX_SIZE ((0x00010000 / (MEM5_BLOCK_SIZE + sizeof(MT_TYPE))) * MEM5_BLOCK_SIZE) /* ITCM空闲0x00010000字节 */ #define MEM5_ALLOC_TABLE_SIZE (MEM5_MAX_SIZE / MEM5_BLOCK_SIZE)
这部分代码，定义了很多关键数据，比如内存块大小的定义：MEM1_BLOCK_SIZE、MEM2_BLOCK_SIZE、MEM3_BLOCK_SIZE、MEM4_BLOCK_SIZE和MEM5_BLOCK_SIZE，都是64字节。
MEM1_ALLOC_TABLE_SIZE ~ MEM5_ALLOC_TABLE_SIZE，则分别代表内存池1 ~ 5的内存管理表大小。
从这里可以看出，如果内存分块越小，那么内存管理表就越大，当分块为4字节1个块的时候，内存管理表就和内存池一样大了（管理表的每项都是uint32_t类型）。显然是不合适的，我们这里取64字节，比例为1:16，内存管理表相对就比较小了。
通过这个内存管理控制器_m_malloc_dev结构体，我们把分块式内存管理的相关信息，其初始化函数、获取使用率、内存池、内存管理表以及内存管理的状态保存下来，实现对内存池的管理控制。
下面介绍malloc.c文件，其中，内存池、内存管理表、内存管理参数和内存管理控制器的定义如下：
/* 内存池定义 */
static uint8_t mem1base[MEM1_MAX_SIZE] __attribute__((aligned(64))); /* AXI-SRAM1~2内存池 */
static uint8_t mem2base[MEM2_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x701F4000")));
/* XSPI2 HyperRAM内存池,LTDC使用前1280 * 800 * 2=0x1F4000字节空间 */
static uint8_t mem3base[MEM3_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x30000000"))); /* AHB-SRAM1~2内存池 */
static uint8_t mem4base[MEM4_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x20000000"))); /* DTCM内存池 */
static uint8_t mem5base[MEM5_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x00000000"))); /* ITCM内存池 */
/* 内存管理表 */
static MT_TYPE mem1mapbase[MEM1_ALLOC_TABLE_SIZE]; /* AXI-SRAM1~2内存池MAP */
static MT_TYPE mem2mapbase[MEM2_ALLOC_TABLE_SIZE] __attribute__((section(".bss.ARM.__at_0x71E3B840")));
/* XSPI2 HyperRAM内存池MAP */
static MT_TYPE mem3mapbase[MEM3_ALLOC_TABLE_SIZE] __attribute__((section(".bss.ARM.__at_0x30007840")));
/* AHB-SRAM1~2内存池MAP */
static MT_TYPE mem4mapbase[MEM4_ALLOC_TABLE_SIZE] __attribute__((section(".bss.ARM.__at_0x2000F0C0")));
/* DTCM内存池MAP */
static MT_TYPE mem5mapbase[MEM5_ALLOC_TABLE_SIZE] __attribute__((section(".bss.ARM.__at_0x0000F0C0")));
/* ITCM内存池MAP */
/* 内存管理参数 */
const uint32_t memtblsize[SRAMBANK] = { MEM1_ALLOC_TABLE_SIZE, MEM2_ALLOC_TABLE_SIZE, MEM3_ALLOC_TABLE_SIZE,
MEM4_ALLOC_TABLE_SIZE, MEM5_ALLOC_TABLE_SIZE}; /* 内存表大小 */
const uint32_t memblksize[SRAMBANK] = { MEM1_BLOCK_SIZE, MEM2_BLOCK_SIZE, MEM3_BLOCK_SIZE, MEM4_BLOCK_SIZE, MEM5_BLOCK_SIZE}; /* 内存分块大小 */
const uint32_t memsize[SRAMBANK] = { MEM1_MAX_SIZE, MEM2_MAX_SIZE, MEM3_MAX_SIZE, MEM4_MAX_SIZE, MEM5_MAX_SIZE}; /* 内存总大小 */
/* 内存管理控制器 */
struct _m_mallco_dev mallco_dev =
{
my_mem_init, /* 内存初始化 */
my_mem_perused, /* 内存使用率 */
mem1base, mem2base, mem3base, mem4base, mem5base, /* 内存池 */
mem1mapbase, mem2mapbase, mem3mapbase, mem4mapbase, mem5mapbase,
/* 内存管理状态表 */
0, 0, 0, 0, 0, /* 内存管理未就绪 */
};
我们通过内存管理控制器mallco_dev结构体，实现对六个内存池的管理控制。
第一个是AXI-SRAM1~2内存池，定义为：
static uint8_t mem1base[MEM1_MAX_SIZE] __attribute__((aligned(64)));
第二个是XSPI2 HyperRAM内存池，定义为：
static uint8_t mem2base[MEM2_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x701F4000")));
第三个是AHB-SRAM1~2内存池，定义为：
static uint8_t mem3base[MEM3_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x30000000")));
第四个是DTCM内存池，定义为：
static uint8_t mem4base[MEM4_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x20000000")));
第五个是ITCM内存池，定义为：
static uint8_t mem5base[MEM5_MAX_SIZE] __attribute__((aligned(64))) __attribute__((section(".bss.ARM.__at_0x00000000")));
因为STM32H7R7内部有5个连续的内存块，因此总共需要5个内存池，AXI SRAM内存池的首地址由编译器指定，其他几个内部内存池的首地址就是相应SRAM的首地址。
其中，__aligned(64)定义内存池为64字节对齐，以适应各种不同场合的需求。
这样总共有5部分内存，分成5个内存池，每个内存池需要一个内存管理表，因此又有5个内存管理表：mem1mapbase~ mem5mapbase，内存管理表所占内存，也指定在对应的内存块里面分配。因此：内存池+内存管理表，基本上就占了整个内存块的全部空间了。
下面介绍其他的malloc代码，具体如下：
/**
* @brief 复制内存
* @param *des : 目的地址
* @param *src : 源地址
* @param n : 需要复制的内存长度(字节为单位)
* @retval 无
*/
void my_mem_copy(void *des, void *src, uint32_t n)
{
uint8_t *xdes = des;
uint8_t *xsrc = src;
while (n--) *xdes++ = *xsrc++;
}
/**
* @brief 设置内存值
* @param *s : 内存首地址
* @param c : 要设置的值
* @param count : 需要设置的内存大小(字节为单位)
* @retval 无
*/
void my_mem_set(void *s, uint8_t c, uint32_t count)
{
uint8_t *xs = s;
while (count--) *xs++ = c;
}
/**
* @brief 内存管理初始化
* @param memx : 所属内存块
* @retval 无
*/
void my_mem_init(uint8_t memx)
{
uint8_t mttsize = sizeof(MT_TYPE);
/* 获取memmap数组的类型长度(uint16_t /uint32_t)*/
my_mem_set(mallco_dev.memmap[memx], 0, memtblsize[memx] * mttsize);
/* 内存状态表数据清零 */
mallco_dev.memrdy[memx] = 1; /* 内存管理初始化OK */
}
/**
* @brief 获取内存使用率
* @param memx : 所属内存块
* @retval 使用率(扩大了10倍,0~1000,代表0.0%~100.0%)
*/
uint16_t my_mem_perused(uint8_t memx)
{
uint32_t used = 0;
uint32_t i;
for (i = 0; i < memtblsize[memx]; i++)
{
if (mallco_dev.memmap[memx][i]) used++;
}
return (used * 1000) / (memtblsize[memx]);
}
/**
* @brief 内存分配(内部调用)
* @param memx : 所属内存块
* @param size : 要分配的内存大小(字节)
* @retval 内存偏移地址
* @arg 0 ~ 0XFFFFFFFE : 有效的内存偏移地址
* @arg 0XFFFFFFFF : 无效的内存偏移地址
*/
static uint32_t my_mem_malloc(uint8_t memx, uint32_t size)
{
signed long offset = 0;
uint32_t nmemb; /* 需要的内存块数 */
uint32_t cmemb = 0; /* 连续空内存块数 */
uint32_t i;
if (!mallco_dev.memrdy[memx])
{
mallco_dev.init(memx); /* 未初始化,先执行初始化 */
}
if (size == 0) return 0XFFFFFFFF; /* 不需要分配 */
nmemb = size / memblksize[memx]; /* 获取需要分配的连续内存块数 */
if (size % memblksize[memx]) nmemb++;
for (offset = memtblsize[memx] - 1; offset >= 0; offset--)
/* 搜索整个内存控制区 */
{
if (!mallco_dev.memmap[memx][offset])
{
cmemb++; /* 连续空内存块数增加 */
}
else
{
cmemb = 0; /* 连续内存块清零 */
}
if (cmemb == nmemb) /* 找到了连续nmemb个空内存块 */
{
for (i = 0; i < nmemb; i++) /* 标注内存块非空 */
{
mallco_dev.memmap[memx][offset + i] = nmemb;
}
return (offset * memblksize[memx]); /* 返回偏移地址 */
}
}
return 0XFFFFFFFF; /* 未找到符合分配条件的内存块 */
}
/**
* @brief 释放内存(内部调用)
* @param memx : 所属内存块
* @param offset : 内存地址偏移
* @retval 释放结果
* @arg 0, 释放成功;
* @arg 1, 释放失败;
* @arg 2, 超区域了(失败);
*/
static uint8_t my_mem_free(uint8_t memx, uint32_t offset)
{
int i;
if (!mallco_dev.memrdy[memx]) /* 未初始化,先执行初始化 */
{
mallco_dev.init(memx);
return 1; /* 未初始化 */
}
if (offset < memsize[memx]) /* 偏移在内存池内. */
{
int index = offset / memblksize[memx]; /* 偏移所在内存块号码 */
int nmemb = mallco_dev.memmap[memx][index]; /* 内存块数量 */
for (i = 0; i < nmemb; i++) /* 内存块清零 */
{
mallco_dev.memmap[memx][index + i] = 0;
}
return 0;
}
else
{
return 2; /* 偏移超区了. */
}
}
/**
* @brief 释放内存(外部调用)
* @param memx : 所属内存块
* @param ptr : 内存首地址
* @retval 无
*/
void myfree(uint8_t memx, void *ptr)
{
uint32_t offset;
if (ptr == NULL) return; /* 地址为0. */
offset = (uint32_t)ptr - (uint32_t)mallco_dev.membase[memx];
my_mem_free(memx, offset); /* 释放内存 */
}
/**
* @brief 分配内存(外部调用)
* @param memx : 所属内存块
* @param size : 要分配的内存大小(字节)
* @retval 分配到的内存首地址.
*/
void *mymalloc(uint8_t memx, uint32_t size)
{
uint32_t offset;
offset = my_mem_malloc(memx, size);
if (offset == 0XFFFFFFFF) /* 申请出错 */
{
return NULL; /* 返回空(0) */
}
else /* 申请没问题, 返回首地址 */
{
return (void *)((uint32_t)mallco_dev.membase[memx] + offset);
}
}
/**
* @brief 重新分配内存(外部调用)
* @param memx : 所属内存块
* @param *ptr : 旧内存首地址
* @param size : 要分配的内存大小(字节)
* @retval 新分配到的内存首地址.
*/
void *myrealloc(uint8_t memx, void *ptr, uint32_t size)
{
uint32_t offset;
offset = my_mem_malloc(memx, size);
if (offset == 0XFFFFFFFF) /* 申请出错 */
{
return NULL; /* 返回空(0) */
}
else /* 申请没问题, 返回首地址 */
{
my_mem_copy((void *)((uint32_t)mallco_dev.membase[memx] + offset),
ptr, size); /* 拷贝旧内存内容到新内存 */
myfree(memx, ptr); /* 释放旧内存 */
return (void *)((uint32_t)mallco_dev.membase[memx] + offset); /* 返回新内存首地址 */
}
}
整个malloc代码的核心函数：my_mem_malloc和my_mem_free，分别用于内存申请和内存释放。思路就是前面51.1所介绍的分配内存和释放内存，不过在这里，这两个函数知识内部调用，外部调用我们另外定义了mymalloc和myfree两个函数，其他函数我们就不多介绍了。
2. main.c代码
main.c代码如下：
/* 内存池名称定义 */
static const char *sramx_tbl[SRAMBANK] = {"SRAMIN ", "SRAMEX ", "SRAM12 ", "SRAMDTCM", "SRAMITCM"};
int main(void)
{
uint8_t t = 0;
uint8_t key;
char *p = NULL;
char *tp = (char *)sramx_tbl[0];
uint8_t sramx = 0;
char paddr[20];
uint16_t memused;
sys_mpu_config(); /* 配置MPU */
sys_cache_enable(); /* 使能Cache */
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(300, 6, 2); /* 配置时钟，600MHz */
delay_init(600); /* 初始化延时 */
usart_init(115200); /* 初始化串口 */
led_init(); /* 初始化LED */
key_init(); /* 初始化按键 */
hyperram_init(); /* 初始化HyperRAM */
lcd_init(); /* 初始化LCD */
my_mem_init(SRAMIN); /* 初始化AXI-SRAM1~4内存池 */
my_mem_init(SRAMEX); /* 初始化XSPI2 HyperRAM内存池 */
my_mem_init(SRAM12); /* 初始化AHB-SRAM1~2内存池 */
my_mem_init(SRAMDTCM); /* 初始化DTCM内存池 */
my_mem_init(SRAMITCM); /* 初始化ITCM内存池 */
lcd_show_string(30, 40, 200, 16, 16, "STM32", RED);
lcd_show_string(30, 60, 200, 16, 16, "MALLOC TEST", RED);
lcd_show_string(30, 80, 200, 16, 16, "ATOM@ALIENTEK", RED);
lcd_show_string(30, 100, 200, 16, 16, "KEY0:Malloc & WR & Show", RED);
lcd_show_string(30, 120, 200, 16, 16, "KEY_UP:SRAMx KEY1:Free", RED);
lcd_show_string(30, 140, 200, 16, 16, "SRAMIN ", BLUE);
lcd_show_string(30, 156, 200, 16, 16, "SRAMIN USED:", BLUE);
lcd_show_string(30, 172, 200, 16, 16, "SRAMEX USED:", BLUE);
lcd_show_string(30, 188, 200, 16, 16, "SRAM12 USED:", BLUE);
lcd_show_string(30, 204, 200, 16, 16, "SRAMDTCM USED:", BLUE);
lcd_show_string(30, 220, 200, 16, 16, "SRAMITCM USED:", BLUE);
while (1)
{
key = key_scan(0);
if (key == KEY0_PRES)
{
/* 申请内存 */
p = (char *)mymalloc(sramx, 2048);
if (p != NULL)
{
/* 显示申请到内存的地址 */
sprintf(paddr, "p Addr: 0x%08X", (uint32_t)p);
lcd_show_string(30, 260, 200, 16, 16, paddr, BLUE);
/* 写入内存并显示内容 */
sprintf(p, "Memory Malloc Test%03d", t);
lcd_show_string(30, 280, 200, 16, 16, p, BLUE);
}
}
else if (key == KEY1_PRES)
{
/* 释放内存 */
myfree(sramx, p);
p = NULL;
lcd_fill(30, 260, 30 + 200, 280 + 16, WHITE);
}
else if (key == WKUP_PRES)
{
/* 切换内存池 */
if (++sramx > (SRAMBANK - 1))
{
sramx = 0;
}
lcd_show_string(30, 140, 200, 16, 16, (char *)sramx_tbl[sramx],
BLUE);
}
/* 显示内存使用率 */
if (tp != p)
{
tp = p;
lcd_fill(30 + 112, 156, 30 + 112 + 200, 236 + 16, WHITE);
memused = my_mem_perused(SRAMIN);
sprintf((char *)paddr, "%d.%01d%%", memused / 10, memused % 10);
lcd_show_string(30 + 112, 156, 200, 16, 16, (char *)paddr, BLUE);
/* 显示AXI-SRAM1~4内存池使用率 */
memused = my_mem_perused(SRAMEX);
sprintf((char *)paddr, "%d.%01d%%", memused / 10, memused % 10);
lcd_show_string(30 + 112, 172, 200, 16, 16, (char *)paddr, BLUE);
/* 显示XSPI2 HyperRAM内存池使用率 */
memused = my_mem_perused(SRAM12);
sprintf((char *)paddr, "%d.%01d%%", memused / 10, memused % 10);
lcd_show_string(30 + 112, 188, 200, 16, 16, (char *)paddr, BLUE);
/* 显示AHB-SRAM1~2内存池使用率 */
memused = my_mem_perused(SRAMDTCM);
sprintf((char *)paddr, "%d.%01d%%", memused / 10, memused % 10);
lcd_show_string(30 + 112, 204, 200, 16, 16, (char *)paddr, BLUE);
/* 显示DTCM内存池使用率 */
memused = my_mem_perused(SRAMITCM);
sprintf((char *)paddr, "%d.%01d%%", memused / 10, memused % 10);
lcd_show_string(30 + 112, 220, 200, 16, 16, (char *)paddr, BLUE);
/* 显示ITCM内存池使用率 */
}
if (++t == 20)
{
t = 0;
LED0_TOGGLE();
}
delay_ms(10);
}
}
该部分代码比较简单，主要是对mymalloc和myfree的应用。不过这里提醒大家，如果对一个指针进行多次内存申请，而之前的申请又没释放，那么将造成“内存泄露”，这是内存管理所不希望发生的，久而久之，可能导致无内存可用的情况！所以，在使用的时候，请大家一定记得，申请的内存在用完以后，一定要释放。
51 .4 下载验证
将程序下载到开发板后，可以看到LED0不停的闪烁，提示程序已经在运行了。
刚开始，所有内存的使用率均为0%，说明还没有任何内存被使用，此时我们按下KEY0，就可以看到内部SRAM内存被使用0.5%了，如下图所示：
