第二十章 TFT-LCD（1.3寸屏）实验
本章我们将介绍正点原子的1.3寸TFTLCD模块，该模块采用TFT-LCD面板，可以显示16位色的真彩图片。在本章中，我们将使用开发板上的SPI接口，来点亮TFT-LCD，并实现ASCII字符和彩色显示等功能。
本章分为如下几个小节：
20.1 TFT-LCD简介
20.2 硬件设计
20.3 程序设计
20.4 下载验证
20.1 TFT-LCD简介
本章我们将通过STM32G474的SPI外设来控制TFT-LCD的显示，这样我们就可以用STM32输出一些信息到显示屏上了。
20.1.1 TFT-LCD简介
液晶显示器，即Liquid Crystal Display，利用了液晶导电后透光性可变的特性，配合显示器光源、彩色滤光片和电压控制等工艺，最终可以在液晶阵列上显示彩色的图像。目前液晶显示技术以TN、STN、TFT三种技术为主，TFT-LCD即采用了TFT（Thin Film Transistor）技术的液晶显示器，也叫薄膜晶体管液晶显示器。
TFT-LCD与无源TN-LCD、STN-LCD的简单矩阵不同的是，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT式显示器具有很多优点：高响应度，高亮度，高对比度等等。TFT式屏幕的显示效果非常出色，广泛应用于手机屏幕、笔记本电脑和台式机显示器上。
由于液晶本身不会发光，加上液晶本身的特性等原因，使得液晶屏的成像角受限，我们从屏幕的的一侧可能无法看清液晶的显示内容。液晶显示器的成像角的大小也是评估一个液晶显示器优劣的指标，目前，规格较好的液晶显示器成像角一般在120°~160°之间。
本章我们使用的是正点原子1.3寸TFTLCD模块，它配套开发板上液晶插座，有如下特点：
1，SPI接口，通讯简单。
2，240×240的分辨率，显示清晰细腻。
3，16位真彩显示。
4，全视角。
1.3寸TFTLCD模块的外观如图20.1.1.1所示：
图20.1.1.1 正点原子1.3寸TFTLCD外观图
模块原理图如图20.1.1.2所示：

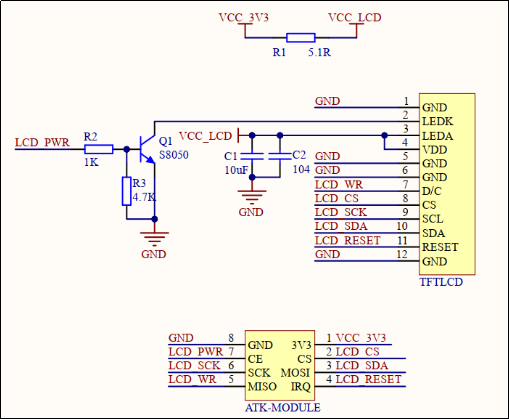

图20.1.1.2 正点原子TFTLCD模块原理图
TFTLCD模块采用2*4的2.54公排针与外部连接，即图中ATK-MODOLE部分。从图20.1.1.2可以看出，正点原子TFTLCD模块采用SPI方式与外部连接。该模块与显示功能相关的信号线如表20.1.1.1所示：
表20.1.1.1 TFT-LCD接口信号线
上述的接口线实际是对应到液晶显示控制器上的，这个芯片位于液晶屏的下方，所以我们从外观图上看不到。控制LCD显示的过程，就是按其显示驱动芯片的时序，把色彩和位置信息正确地写入对应的寄存器。
20.1.2 液晶显示控制器
1.3寸TFTLCD模块采用ST7789V作为LCD驱动器，LCD的显存可直接存放在ST7789V的片上RAM中，ST7789V的片上RAM有240*320*3字节，并且ST7789V会在没有外部时钟的情况下，自动将其片上RAM的数据显示至LCD上，以最小化功耗。
在每次初始化TFTLCD模块之前，必须先通过RST引脚对TFTLCD模块进行硬件复位，硬件复位要求RST至少被拉低10微秒，拉高RST结束硬件复位后，须延时120毫秒等待复位完成后，才能够往TFTLCD模块传输数据。
PWR引脚用于控制TFTLCD模块的LCD背光，该引脚自带下拉电阻，当PWR引脚被拉低或悬空时，TFTLCD模块的LCD背光都处于关闭状态，当PWR引脚被拉高时，TFTLCD模块的LCD背光才会点亮。
ST7789V最高支持18位色深（262K色），但一般在TFTLCD模块上使用16位色深（65K色）的RGB565格式，这样可以在16位色深下达到最快的速度。在16位色深模式下，ST7789V采用RGB565格式传输、存储颜色数据，如下图所示：

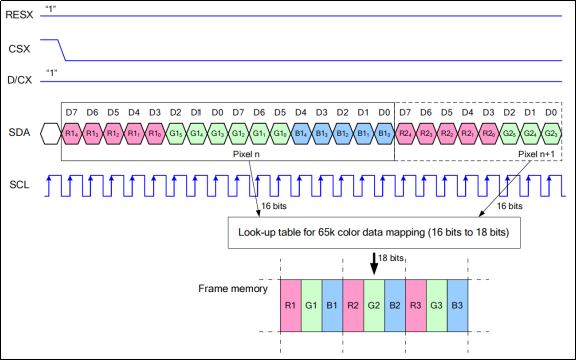

图20.1.2.1 16位色深模式（RGB565）传输颜色数据
如上图所示，一个像素的颜色数据需要使用16比特来传输，这16比特数据中，高5比特用于表示红色，低5比特用于表示蓝色，中间的6比特用于表示绿色。数据的数值越大，对应表示的颜色就越深。
ST7789V支持连续读写RAM中存放的LCD上颜色对应的数据，并且连续读写的方向（LCD的扫描方向）是可以通过命令0x36进行配置的，如下图所示：

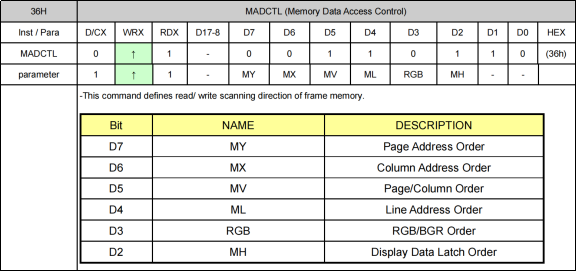

图20.1.2.2 命令0x36
从上图中可以看出，命令0x36可以配置6个参数，但对于配置LCD的扫描方向，仅需关心MY、MX和MV这三个参数，如下表所示：
表20.1.2.1 命令0x36配置LCD扫描方向
这样一来，就能够大大地提高TFTLCD模块在刷屏时的效率，仅需设置一次坐标，然后连续地往TFTLCD模块传输颜色数据即可。
在往TFTLCD模块写入颜色数据前，还需要设置地址，以确定随后写入的颜色数据对应LCD上的哪一个像素，通过命令0x2A和命令0x2B可以分别设置TFTLCD模块显示颜色数据的列地址和行地址，命令0x2A的描述，如下图所示：
图20.1.2.3 命令0x2A
命令0x2B的描述，如下图所示：

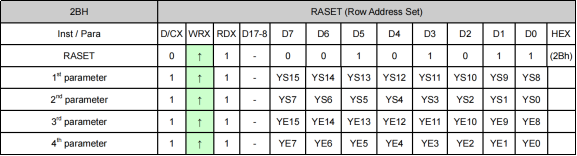

图20.1.2.4 命令0x2B
以默认的LCD扫描方式（从左到右，从上到下）为例，命令0x2A的参数XS和XE和命令0x2B的参数YS和YE就在LCD上确定了一个区域，在连读读写颜色数据时，ST7789V就会按照从左到右，从上到下的扫描方式读写设个区域的颜色数据。
20.1.3 模块SPI时序简介
模块在四线SPI通讯模式下，最少仅需四根信号线（CS、SCK、SDA、WR（DC））就能够完成与TFTLCD模块的通讯，四线SPI接口时序如下图所示：

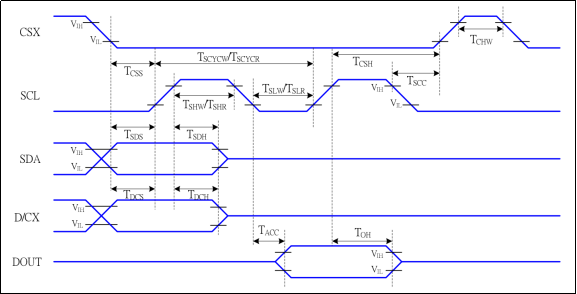

图20.1.3.1 四线SPI接口时序图
上图中各个时间参数，如下图所示：

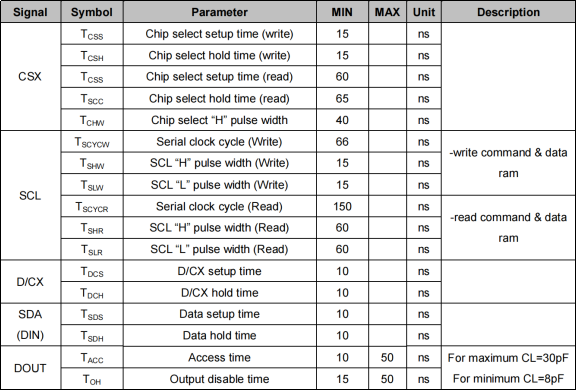

图20.1.3.2 四线SPI接口时序时间参数
从上图中可以看出，TFTLCD模块四线SPI的写周期是非常快的（T SCYCW = 66ns），而读周期就相对慢了很多（T SCYCR = 150ns）。
注意：这里只需要知道TFTLCD模块是使用SPI接口驱动即可，还不需要深入学习SPI，关于SPI的详细介绍，将在第27章展开。
20.2 硬件设计
1. 例程功能
使用开发板的LCD接口（CN3）连接正点原子1.3寸TFTLCD模块，实现TFTLCD模块的显示。把LCD模块插入底板上的TFTLCD模块接口，按下复位之后，就可以看到LCD模块不停的显示一些信息并不断切换底色。LED0闪烁用于提示程序正在运行。
2. 硬件资源
1）LED灯
LED0 – PE0
2）串口1(PB6/PB7连接在板载USB转串口芯片CH340上面)
3）正点原子1.3寸TFTLCD模块(SPI接口)
3. 原理图
TFTLCD模块的电路见图20.1.1.2，而开发板的LCD接口（CN3）和正点原子TFTLCD模块直接可以对插，开发板上的LCD接口如图20.2.1所示：

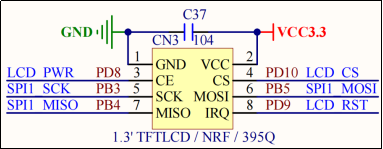

图20.2.1开发板LCD接口示意图
图20.2.2 TFTLCD模块与开发板的连接原理图
在硬件上，TFTLCD模块与开发板的IO口对应关系如下：
LCD_PWR(背光控制)对应PD8；
LCD_CS对应PD10；
LCD_RST对应PD9；
LCD_WR(SPI1_MISO)对应PB4；
LCD_SCK(SPI1_SCK)对应PB3；
LCD_SDA(SPI1_MOSI)对应PB5；
这些线的连接，开发板的内部已经连接好了，我们只需要将TFTLCD模块插上去就好了。
20.3 程序设计
LCD显示配置步骤
1）使能SPI时钟和配置相关引脚的复用功能
我们通过SPI控制LCD，所以需要使能SPI以及相关GPIO口的时钟，并设置好GPIO的复用功能。
2）SPI参数初始化(工作模式、数据时钟极性、时钟相位等)
这里我们需要设置SPI的相关参数，以匹配液晶驱动IC。
3）初始化LCD
这些初始化函数里面的代码，都是由LCD厂家提供，一般不需要改动，也不需要深究，我们直接照抄即可。
4）实现LCD画点&读点函数
在初始化LCD完成以后，我们就可以控制LCD显示了，而最核心的一个函数，就是画点和读点函数，只要实现这两个函数，后续的各种LCD操作函数，都可以基于这两个函数实现。
5）实现其他LCD操作函数
在完成画点和读点两个最基础的LCD操作函数以后，我们就可以基于这两个函数实现各种LCD操作函数了，比如画线、画矩形、显示字符、显示字符串、显示数字等，如果不够用还可以根据自己需要来添加。详见本例程源码。
注意：这里只需要知道TFTLCD模块是使用SPI接口驱动即可，还不需要深入学习SPI，关于SPI的详细介绍，将在第27章展开。
20.3.1 程序流程图

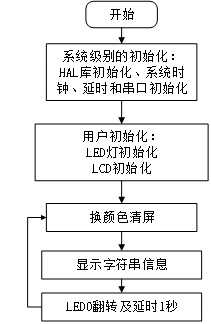

图20.3.1.1 TFTLCD（1.3寸屏）实验程序流程图
20.3.2 程序解析
1. LCD驱动代码
这里我们只讲解核心代码，详细的源码请大家参考A盘资料对应源码。液晶（LCD）驱动源码包括3个文件：lcd.c、lcd.h和font.h。注意：本章重点讲解LCD显示相关代码，暂不分析SPI相关驱动文件，后者将在第27章展开介绍。
lcd.c和lcd.h文件是驱动函数和引脚接口宏定义以及函数声明等，font.h头文件存放了4种字体大小不一样的ASCII字符集（12*12、16*16、24*24和32*32）。
下面我们还是先介绍lcd.h文件，首先是LCD的引脚定义：
/* LCD引脚定义 */
#define LCD_PWR_GPIO_PORT GPIOD
#define LCD_PWR_GPIO_PIN GPIO_PIN_8
#define LCD_PWR_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
#define LCD_RST_GPIO_PORT GPIOD
#define LCD_RST_GPIO_PIN GPIO_PIN_9
#define LCD_RST_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
#define LCD_WR_GPIO_PORT GPIOB
#define LCD_WR_GPIO_PIN GPIO_PIN_4
#define LCD_WR_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)
#define LCD_CS_GPIO_PORT GPIOD
#define LCD_CS_GPIO_PIN GPIO_PIN_10
#define LCD_CS_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)
#define LCD_PWR(x) do{ x ? \
(HAL_GPIO_WritePin(LCD_PWR_GPIO_PORT,
LCD_PWR_GPIO_PIN, GPIO_PIN_SET)): \
(HAL_GPIO_WritePin(LCD_PWR_GPIO_PORT,
LCD_PWR_GPIO_PIN, GPIO_PIN_RESET)); \
}while(0)
#define LCD_RST(x) do{ x ? \
(HAL_GPIO_WritePin(LCD_RST_GPIO_PORT,
LCD_RST_GPIO_PIN, GPIO_PIN_SET)): \
(HAL_GPIO_WritePin(LCD_RST_GPIO_PORT,
LCD_RST_GPIO_PIN, GPIO_PIN_RESET)); \
}while(0)
#define LCD_WR(x) do{ x ? \
(HAL_GPIO_WritePin(LCD_WR_GPIO_PORT,
LCD_WR_GPIO_PIN, GPIO_PIN_SET)): \
(HAL_GPIO_WritePin(LCD_WR_GPIO_PORT,
LCD_WR_GPIO_PIN,GPIO_PIN_RESET)); \
}while(0)
#define LCD_CS(x) do{ x ? \
(HAL_GPIO_WritePin(LCD_CS_GPIO_PORT,
LCD_CS_GPIO_PIN, GPIO_PIN_SET)): \
(HAL_GPIO_WritePin(LCD_CS_GPIO_PORT,
LCD_CS_GPIO_PIN, GPIO_PIN_RESET)); \
}while(0)
第一部分的宏定义是LCD PWR/RST/WR/CS引脚定义。
下面介绍我们在lcd.h里面定义的一些尺寸和颜色信息：
extern uint16_t g_point_color; /* 默认画笔颜色 */ extern uint16_t g_back_color; /* 默认背景颜色 */ /* LCD的宽和高定义 */ #define LCD_WIDTH 240 #define LCD_HEIGHT 240 /* 常用画笔颜色 */ #define WHITE 0xFFFF /* 白色 */ #define BLACK 0x0000 /* 黑色 */ #define RED 0xF800 /* 红色 */ #define BLUE 0x001F /* 蓝色 */ #define YELLOW 0xFFE0 /* 黄色 = GREEN + RED */ #define GBLUE 0X07FF /* 青色 = GREEN + BLUE */ #define MAGENTA 0xF81F /* 品红色/紫红色 = BLUE + RED */ #define GREEN 0x07E0 /* 绿色 */ #define CYAN 0x7FFF /* 青蓝色 */ /* 非常用颜色 */ #define BROWN 0XBC40 /* 棕色 */ #define BRRED 0XFC07 /* 棕红色 */ #define GRAY 0X8430 /* 灰色 */ #define DARKBLUE 0X01CF /* 深蓝色 */ #define LIGHTBLUE 0X7D7C /* 浅蓝色 */ #define GRAYBLUE 0X5458 /* 灰蓝色 */ /* 以上三色为PANEL的颜色 */ #define LIGHTGREEN 0X841F /* 浅绿色 */ #define LGRAY 0XC618 /* 浅灰色(PANNEL),窗体背景色 */ #define LGRAYBLUE 0XA651 /* 浅灰蓝色(中间层颜色) */ #define LBBLUE 0X2B12 /* 浅棕蓝色(选择条目的反色) */
上述宏定义用于保存一些LCD重要参数信息，比如LCD的长宽、常用颜色和非常用颜色等。
下面开始对lcd.c文件介绍，先看LCD初始化函数，其定义如下：
/**
* @brief LCD控制接口初始化
* @param 无
* @retval 无
*/
static void lcd_gpio_init(void)
{
GPIO_InitTypeDef gpio_init_struct = {0};
LCD_PWR_GPIO_CLK_ENABLE();
LCD_RST_GPIO_CLK_ENABLE();
LCD_WR_GPIO_CLK_ENABLE();
LCD_CS_GPIO_CLK_ENABLE();
gpio_init_struct.Pin = LCD_PWR_GPIO_PIN; /* LCD_PWR引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
HAL_GPIO_Init(LCD_PWR_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_PWR */
gpio_init_struct.Pin = LCD_RST_GPIO_PIN; /* LCD_RST引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
HAL_GPIO_Init(LCD_RST_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_RST */
gpio_init_struct.Pin = LCD_WR_GPIO_PIN; /* LCD_WR引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
HAL_GPIO_Init(LCD_WR_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_WR */
gpio_init_struct.Pin = LCD_CS_GPIO_PIN; /* LCD_CS引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
HAL_GPIO_Init(LCD_CS_GPIO_PORT, &gpio_init_struct); /* 初始化LCD_CS */
LCD_CS(0); /* 使能片选 */
LCD_PWR(0);
LCD_RST(0);
delay_ms(120);
LCD_RST(1);
spi1_init(); /* 初始化SPI1接口 */
}
该函数先对LCD相关IO进行初始化，然后使能片选信号，点亮背光，最后复位LCD和初始化SPI接口。
下面是7个简单，但是很重要的函数：
/**
* @brief LCD底层SPI发送数据函数
* @param data 数据的起始地址
* @param size 发送数据大小
* @retval 无
*/
static void lcd_spi_send(uint8_t *data, uint32_t size)
{
uint32_t i;
uint32_t delta;
LCD_CS(0); /* 使能片选 */
delta = size / 0xFFFF;
for (i = 0; i <= delta; i ++)
{
if( i == delta ) /* 发送最后一帧数据 */
{
spi1_write_data(&data[i * 0xFFFF], size % 0xFFFF);
}
Else /* 超长数据一次发送0xFFFF字节数据 */
{
spi1_write_data(&data[i * 0xFFFF], 0xFFFF);
}
}
LCD_CS(1); /* 取消片选 */
}
/**
* @brief 写命令到LCD
* @param cmd 需要发送的命令
* @retval 无
*/
static void lcd_write_cmd(uint8_t cmd)
{
LCD_WR(0);
lcd_spi_send(&cmd, 1);
}
/**
* @brief 写数据到LCD
* @param cmd 需要发送的数据
* @retval 无
*/
static void lcd_write_data(uint8_t data)
{
LCD_WR(1);
lcd_spi_send(&data, 1);
}
/**
* @brief 写半个字的数据到LCD
* @param cmd 需要发送的数据
* @retval 无
*/
void lcd_write_halfword(const uint16_t da)
{
uint8_t data[2] = {0};
data[0] = da >> 8;
data[1] = da;
LCD_WR(1);
lcd_spi_send(data, 2);
}
/**
* @brief 设置数据写入LCD缓存区域
* @param x1,y1 起点坐标
* @param x2,y2 终点坐标
* @retval 无
*/
void lcd_address_set(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2)
{
lcd_write_cmd(0x2a);
lcd_write_data(x1 >> 8);
lcd_write_data(x1);
lcd_write_data(x2 >> 8);
lcd_write_data(x2);
lcd_write_cmd(0x2b);
lcd_write_data(y1 >> 8);
lcd_write_data(y1);
lcd_write_data(y2 >> 8);
lcd_write_data(y2);
lcd_write_cmd(0x2C);
}
/**
* @brief 打开LCD显示
* @param 无
* @retval 无
*/
void lcd_display_on(void)
{
LCD_PWR(1);
}
/**
* @brief 关闭LCD显示
* @param 无
* @retval 无
*/
void lcd_display_off(void)
{
LCD_PWR(0);
}
因为SPI控制了WR信号，所以这7个函数实现起来都非常简单，我们就不多说，这些函数实现功能见函数前面的备注，通过这几个简单函数的组合，我们就可以对LCD进行各种操作了。
下面要介绍的函数是画点函数，其定义如下：
/**
* @brief 画点函数
* @param x,y 画点坐标
* @retval 无
*/
void lcd_draw_point(uint16_t x, uint16_t y,uint16_t color)
{
lcd_address_set(x, y, x, y);
lcd_write_halfword(color);
}
该函数实现比较简单，我们先设置数据写入的缓存区域，然后往该区域中写入颜色数据。lcd_draw_point函数虽然简单，但是至关重要，其他几乎所有上层函数，都是通过调用这个函数实现的。
第九个要介绍的是字符显示函数lcd_show_char，可以以叠加方式显示，或者以非叠加方式显示。叠加方式显示多用于在显示的图片上再显示字符，非叠加方式一般用于普通的显示。该函数实现代码如下：
/**
* @brief 显示一个字符
* @param x,y 显示起始坐标
* @param chr 需要显示的字符
* @param size 字体大小(支持16/24/32号字体)
* @param mode 叠加方式(1); 非叠加方式(0);
* @retval 无
*/
void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size,
uint8_t mode ,uint16_t color)
{
uint8_t temp = 0,t1 = 0, t = 0;
uint8_t *pfont = 0;
uint8_t csize = 0; /* 得到字体一个字符对应点阵集所占的字节数 */
uint16_t colortemp = 0;
uint8_t sta = 0;
/* 得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）*/
chr = chr - ' ';
if ((x > (LCD_WIDTH - size / 2)) || (y > (LCD_HEIGHT - size)))
{
return;
}
/* (x,y,x+8-1,y+16-1) */
lcd_address_set(x, y, x + size / 2 - 1, y + size - 1);
switch (size)
{
case 12:
pfont = (uint8_t *)asc2_1206[chr]; /* 调用1206字体 */
break;
case 16:
pfont = (uint8_t *)asc2_1608[chr]; /* 调用1608字体 */
break;
case 24:
pfont = (uint8_t *)asc2_2412[chr]; /* 调用2412字体 */
break;
case 32:
pfont = (uint8_t *)asc2_3216[chr]; /* 调用3216字体 */
break;
default:
return ;
}
if (size != 24)
{
csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size / 2);
for (t = 0; t < csize; t++)
{
temp = pfont[t]; /* 获取字符的点阵数据 */
if(size == 12)
{
for(t1 = 0; t1 < 6; t1++)
{
if(temp & 0x80)
{
colortemp = color;
}
else if (mode == 0)
{
colortemp = g_back_color;
}
lcd_write_halfword(colortemp);
temp <<= 1;
}
}else if(size == 16 || size == 32)
{
for (t1 = 0; t1 < 8; t1++)
{
if (temp & 0x80)
{
colortemp = color;
}
else if (mode == 0) /* 无效点,不显示 */
{
colortemp = g_back_color;
}
lcd_write_halfword(colortemp);
temp <<= 1;
}
}
}
}
else
{
csize = (size * 16) / 8;
for (t = 0; t < csize; t++)
{
temp = asc2_2412[chr][t];
if (t % 2 == 0)
{
sta = 8;
}
else
{
sta = 4;
}
for (t1 = 0; t1 < sta; t1++)
{
if(temp & 0x80)
{
colortemp = color;
}
else if (mode == 0) /* 无效点,不显示 */
{
colortemp = g_back_color;
}
lcd_write_halfword(colortemp);
temp <<= 1;
}
}
}
}
在lcd_show_char函数里面，我们用到了四个字符集点阵数据数组asc2_1206、asc2_1608、asc2_2412和asc2_3216。
lcd.c的函数比较多，其他的函数请大家自行查看源码，都有详细的注释。
2. main.c代码
在main.c文件代码如下：
int main(void)
{
uint8_t x = 0;
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(85, 2, 2, 4, 8); /* 设置时钟,170Mhz */
delay_init(170); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
lcd_init(); /* 初始化LCD */
g_point_color = RED;
while (1)
{
switch (x)
{
case 0: lcd_clear(WHITE); break;
case 1: lcd_clear(BLACK);break;
case 2: lcd_clear(BLUE);break;
case 3: lcd_clear(RED);break;
case 4: lcd_clear(MAGENTA);break;
case 5: lcd_clear(GREEN);break;
case 6: lcd_clear(CYAN); break;
case 7: lcd_clear(YELLOW); break;
case 8: lcd_clear(BRRED); break;
case 9: lcd_clear(GRAY); break;
case 10: lcd_clear(LGRAY); break;
case 11: lcd_clear(BROWN); break;
}
lcd_show_string(10, 40, 240, 32, 32, "STM32", RED);
lcd_show_string(10, 80, 240, 24, 24, "TFTLCD TEST", RED);
lcd_show_string(10, 110, 240, 16, 16, "ATOM@ALIENTEK", RED);
x++;
if (x == 12)
{
x = 0;
}
LED0_TOGGLE(); /* LED0闪烁 */
delay_ms(1000);
}
}
main函数功能主要是显示一些固定的字符串，字体大小包括32*16、24*12和16*8三种，然后不停的切换背景颜色，每1s切换一次。而LED0也会不停的闪烁，指示程序已经在运行了。
20.4 下载验证
下载代码后，LED0不停的闪烁，提示程序已经在运行了。同时可以看到TFTLCD模块的显示背景色不停切换，如图20.4.1所示：
图20.4.1 TFTLCD显示效果图
