软件开发和系统设计中，架构图作为一种直观的工具，帮助我们可以理清复杂的系统结构、组件关系和数据流动。而传统的绘制方式，一般是先在纸上绘制几遍，理清整体关系，然后用工具（例如Visio、draw.io、甚至直接拿Excel和PPT也ok）去绘制。下面，我将给大家介绍一种新的绘制架构图的方式，通过写代码去绘制，并且画出来的效果非常美观。

Diagrams（Github 35K Stars）

项目地址：https://github.com/mingrammer/diagrams

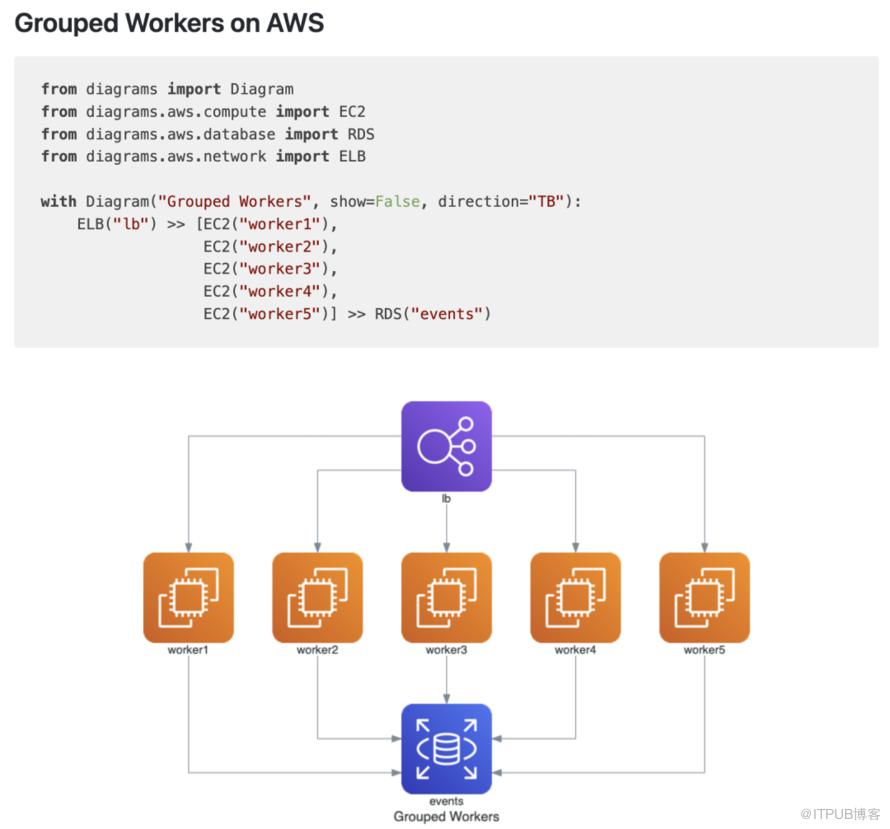

这里介绍一款Github上非常火的开源项目，其本质是一个python库，可以通过写代码的方式，生成Infra级别架构图。例如下图，通过Python代码，生成AWS架构图。

他支持特别多的种类，包含了主流的技术体系，例如公有云（AWS、Azure、GCP、AlibabaCloud、混合云方式等）、K8s、原生部署OnPrem等。具体可以参照网站：https://diagrams.mingrammer.com/docs/getting-started/examples

通过这种方式去绘制架构图，我们再也不用去到处找图标，调节箭头位置等，并且画出来的很美观，大家可以去试试。初期使用的时候，大家可能会不习惯，需要熟悉语法，并且如果架构图复杂，代码也不怎么好写。所以建议，刚接触使用的时候，可以先从一些简单的架构图开始绘制，后续熟练之后，你会发现这个工具太爽了，绝对比手动通过工具绘制节省时间。

Mermaid（Github 68K Stars）

项目地址：https://github.com/mermaid-js/mermaid

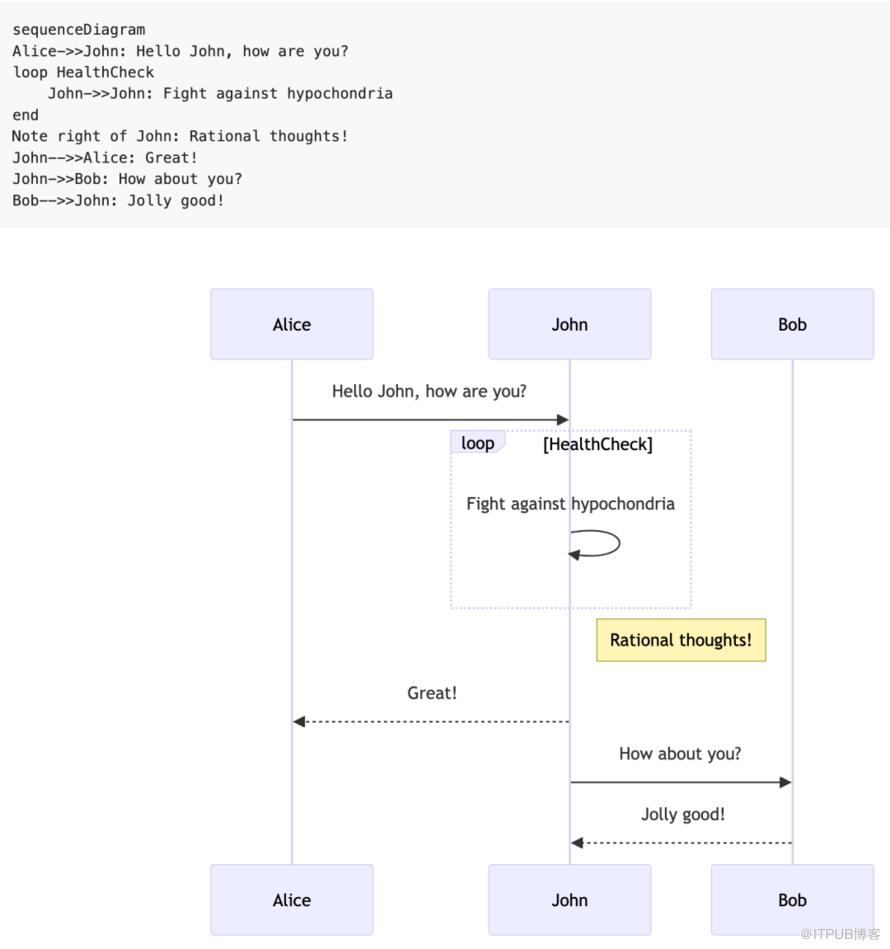

这里再推荐一个绘制UML特别好用的工具，mermaid。类似于上面绘制Infra架构图的工具Diagrams，他是通过写Markdown来绘制UML（类图、序列图、状态图等），例如下面绘制的Sequence图。

除了支持UML绘制之外，还支持一些软件工程中其他图的绘制，例如甘特图、C4图，饼图等。

现在提供了Web版和插件版（支持主流IDE，例如VSCode等），Web版地址：https://mermaid.live/

--------------

上面介绍了两种通过写代码来生成架构图的方式，两个工具互补，一个专注于Infra层面图的绘制，一个专注于软件工程中各种图的绘制。使用习惯后，绝对会大幅减少我们绘制各种图的时间，并且画出来的图很美观，还不快去试试。
