时空城市计算的业务问题是这样的：城市中的交通流量，人流量，地铁乘客量这些峰值预估对城市治理很有帮助。包括道路的规划，地铁线路的开拔等等。这是一个天然的图网络，这张图网络呢，从人流量来说，每个时间节点都有人流量值，他是一个序列数据，因而需要用到时间维度的图卷积；从道路连通性来说，图上的节点之间有连线意味着他们的物理世界中有道路，但道路有远近有大小，因而需要空间维度的图卷积。这就是目前解决城市计算的经典做法：时空图网络。

最近在做图算法。有一个21年综述文章，把时下最流行的时空图网络来做城市计算的算法用pytorch geometirc重写了一遍。很有意思的(见附录2)。在这个基础上，我跟同事合计了一下，如果从问题的响应变量的角度来看，我们要预测的就是一个节点上，接下来n个时间片，他的流量是多少，这是一个序列数据，天然具有自回归特性，白话一点讲就是第n个时间片的流量和1到n-1过去时刻的流量强相关。因此适合用transformer搞；从时空特性来说，时空这一特点可以当做transformer的position encoding的模块run进模型。Idea一定，我在ASTGCN（附录3、4）的基础上，重构了一把代码，发现效果还真不错。准备按这路子投篇论文出去了。结果当天一摸，发现这个idea已经有论文被发了。

细看一下，文章做的还不错。这两天把它全摸明白了。整理一下，对自己也是一个加深理解。

一、前言

论文：Learning Dynamics and Heterogeneity of Spatial-Temporal Graph Datafor Traffic Forecasting

会议：TKDE2021

二、算法模型

接下来我们直接从模型入手吧。先整揽整个pipeline，然后再搞点细节吧。

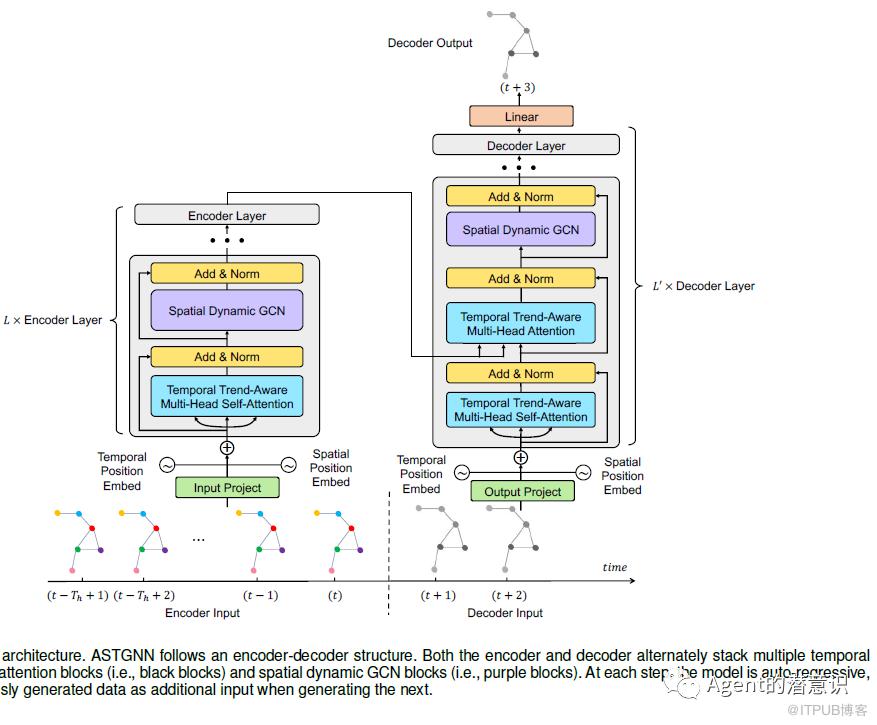

整个架构跟经典的transformer是一样的。区别在三个地方：从输入到输出开始算，1）position embedding他有两个，时空两个维度。2）多头注意力机制模块他重构成了自己的Tr-multihead-SelfAttention.3)Feed-forward模块被替换成了动态空间图卷积。

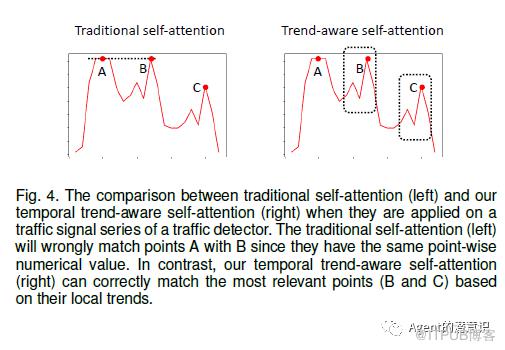

先讲最核心的Tr-multihead-SelfAttention。他这个模块的直观效果如下：

左边是传统自注意力机制学到的效果，只要是个波峰就认为是相似的；他重构的模块呢，可以学习一个区间的趋势变动情况，从而把B和C这种走势图相似的点找出来。

这个是直观感受。他具体是怎么做的呢？

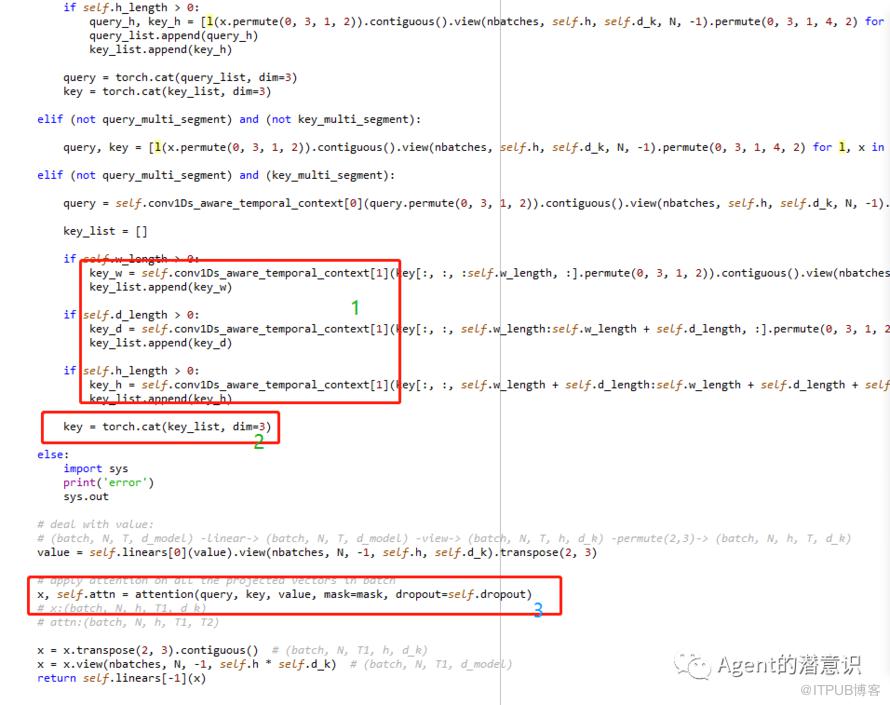

代码在上面，第一个块是做了一个卷积操作，第二块是一个concat。第三个就是算注意力机制。

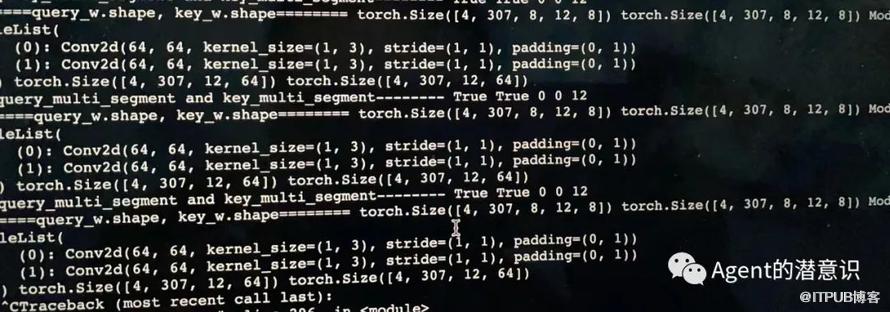

其实就是把趋势算出来。这里做卷积网络大伙可能不太理解。其实他就是一个1D卷积。我把它打印出来了，一个1*3的卷积核。其实说白了就是一个12维的向量，3个3个一组来求趋势。

今天太晚了。先到这里。

疫情偷走的两年-算法从业者的突围

千人千模：基于meta-learning的广告算法新范式

附录：

1、 PyTorchGeometric Temporal: Spatiotemporal Signal Processing with Neural MachineLearning Models (CIKM 2021)

2、 https://github.com/benedekrozemberczki/pytorch_geometric_temporal

3、Attention Based Spatial-Temporal GraphConvolutional Networks for Traffic Flow Forecasting, AAAI 2019

4、 https://github.com/Davidham3/ASTGCN
