从官网说起

我们先来看一段描述，以下摘抄自Apache Flink官方Release Note：

这段话的意思是：从flink1.5版本开始，Flink on Yarn模式下的容器数量，也就是TaskManager的数量将由程序的并行度自动推算，即使你在启动flink程序时主动设置了-yn或者--yarncontainer参数也不生效了。

那么具体是怎么推算出来的呢？我们先来回忆一下flink的并行度（Parallelism）和任务槽（Task Slot）。

并行度和任务槽

并行度（Parallelism）

什么是并行度（Parallelism）

一个Flink Job在生成执行计划时被划分成多个Task。Task可以由多线程并发执行，每个线程处理Task输入数据的一个子集。而并发的数量就称为并行度（Parallelism）。

如何设置并行度

在Flink程序中，有4种方式可以设置并行度。从低到高分别为：算子级别、执行环境级别、客户端级别、配置文件级别。实际执行时，优先级则是反过来的，算子级别最高。

• 算子级别dataStream.map(new CustomerMapFunction()).setParallelism(1);
• 执行环境级别streamExecutionEnvironment.setParallelism(1);
• 客户端级别bin/flink -run --parallelism 1 demo.jar
• 配置文件级别可以在flink-conf.yaml配置文件中设置并行度：parallelism.default: 1

任务槽（Task Slot）

什么是任务槽（Task Slot）

Flink运行时由两个组件组成：JobManager与TaskManager。JobManager和TaskManager本质上都是JVM进程，为了提高Flink程序的运行效率和资源利用率，Flink在TaskManager中实现了任务槽（Task Slot）。任务槽是Flink计算资源的基本单位，每个任务槽可以在同一时间执行一个Task，而TaskManager可以拥有一个或者多个任务槽。

任务槽可以实现TaskManager中不同Task的资源隔离，不过是逻辑隔离，并且只隔离内存，也就是说在调度层面认为每个任务槽“应该”得到taskmanager.heap.size的N分之一大小的内存，CPU资源不算在内。

如何设置任务槽

一般来说，我们设定Task Slot时可以将它理解成一个TaskManager可以利用的CPU核心数，因此也要根据实际情况（集群的CPU资源和作业的计算量）来确定。在Flink程序中，有2中方式可以设置任务槽。

• 如果我们用flink run来提交任务时，可以通过-ys或者--yarnslots参数来指定task slot 数量；
• 另外一种方式是通过flink-conf.yaml配置文件来设置：taskManager.numberOfTaskSlots = 1

如何确定TaskManager数量

了解了并行度和任务槽的概念以及如何设置之后，以Flink自带示例中的WordCount程序为例，我们来看下TaskManager数量是如何推算的：

// 设置执行环境并行度为6
env.setParallelism(6);
// 设置Source并行度为1
DataStream text = env.readTextFile("/Users/casey/demo.txt").setParallelism(1);
DataStream> counts = text.flatMap(new Tokenizer())
    .keyBy(0)
    .sum(1);
counts.print();

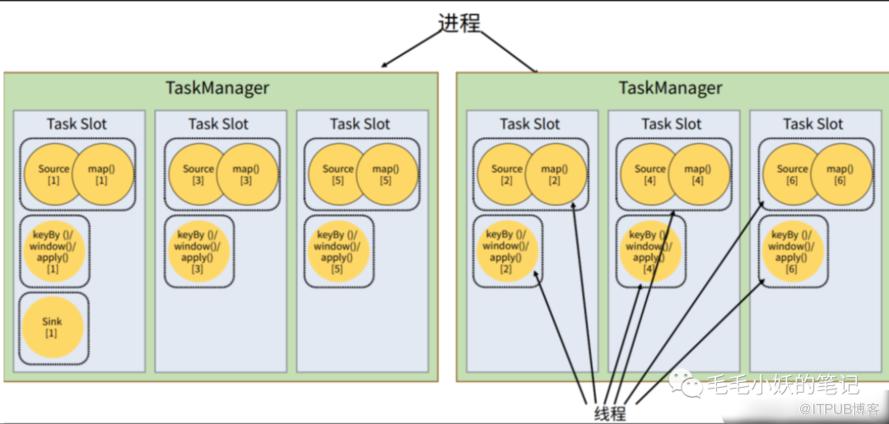

在执行flink程序时，我们指定--yarnslots 3，即每个TaskManager分配3个Slot。TaskManager、Slot和task的分布将如下图所示：

由上图很容易可以得出结论：TaskManager数量 = max(parallelism) / yarnslots（向上取整）。比如：一个并行度为6，每个TaskManager有3个任务槽为3的flink任务，就会启动2个TaskManager。

Flink on Yarn内存计算

最后我们来看一下Flink on Yarn模式的内存计算。我们一般用如下命令来提交Flink on Yarn任务：

flink run -m yarn-cluster -ys 2 -p 1 -yjm 1G -ytm 2G -c com.example.FlinkDemo -ynm test_task testFlink.jar

• -m ：指定flink运行模式
• -ys：指定TaskManager的slot数量
• -p ：指定并行度
• -yjm ：设置jobManager内存
• -ytm ：设置taskManager内存
• -c ：指定主类名
• -ynm：设置flink任务名称

计算公式：

• jobManager个数 = 1
• taskManager个数 = p / ys + 1 向上取整
• yarn的vcore个数=slot个数+1
• yarn的container个数 = taskManager个数 + jobManager个数
• yarn内存数 = jobManager个数 * yjm + taskManager个数 * ytm

举个例子：

ys=2，p=1，yjm=1，ytm=1。
yarn内存数 = jobManager个数 * yjm + taskManager个数 * ytm = 1*1 + (1/1+1)*1 = 3G
