LINUX虚拟网络介绍

  • 五分钟学SRE

    2022-06-24 23:03:57
  • 数据库开发技术
  • 原创
因为微信排版比较不好，推荐使用这里的链接阅读博文或者点阅读原文
https://dirt-sunshine-933.notion.site/LINUX-93f53acaf03d49089b93e176c295f065
Linux提供丰富的网络命名空间的隔离内容，网络命名空间为空间内所有的进程提供了全套的网络设施（独立的设备界面，路由表，ARP表，IP地址表，iptables规则等），Linux网络虚拟化技术是openstack网络，docker容器网络以及k8s网络等虚拟网络的基础。


这里主要介绍Linux常用到的虚拟网络接口类型，关于其他内容可以查看之前的<>


网卡：tunp/tap 与veth

tun/tap 与veth是当前主流的虚拟网卡方案

tun/tap 是操作系统内核中的虚拟网络设备，为用户层程序提供数据的接收与传输。物理网络接口如veth0或ens160 ，接口两端分别是内核协议栈和外面的物理网络。

而对于TUN/TAP 虚拟接口 比如 tun0，接口一端是连接用户层程序，另外一端则是根据配置的方式不同而不一样，可以跟物理网卡一样直接连接内核协议栈，也可以连接网桥(bridge)。Linux通过内核模块TUN提供tun/tap功能，该模块提供了一个设备接口/dev/net/tun 供用户层程序读写，用户层程序通过/dev/net/tun 读写主机内核协议栈的数据。

tun和tap是两种类型的虚拟设备，其一大区别是：

tun是一个点对点的三层设备（网络层设备），从tun设备读取数据，你将能够拿到三层包tap是一个二层设备（以太网设备），从tap网卡获取数据，你将能拿到二层包

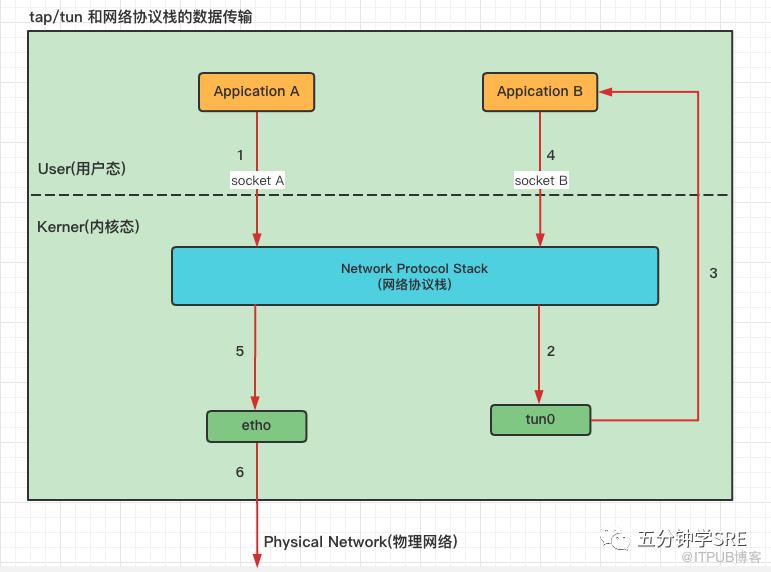

tap/tun 和网络协议栈的数据传输


图中tun0就是虚拟出来的虚拟网卡，跟物理网卡eth0的区别就是eth0 连接着物理网络，而tun0连接着应用。这样协议栈发给tun0发的数据包就可以被应用读取到（图中线3），并且可以对数据包进行一些自定义的修改，然后再通过物理网卡发送出去（图中线4，5，6），这就是现在大多数代理服务的实现原理。

我们可以大致的看下数据包的传输流程：

假设eth0的ip为 10.1.1.11 tun0的ip：192.165.1.12


1.服务A构建数据包，目标ip为192.165.1.12，通过socket A将数据包发送到协议栈。2.linux网络协议栈根据数据包的目标ip，进行路由匹配，发现要从tun0发送出去3.tun0发现自己的另一端被服务B打开，所以把数据包发送给服务B4.服务B收到数据后，对原数据包进行自定义的处理，然后构建一个新的数据包，原ip是eth0的ip，目标ip是 10.1.1.0/24的网关 10.1.1.1，重新封装数据包，然后重新发给网络协议栈5.网络协议栈根据本地的路由匹配，将数据包通过eth0网卡发送出去


TUN/TAP 应用最多的场景是 VPN 代理:

clash : 一个支持各种规则的隧道，也支持 TUN 模式tun2socks : 一个全局透明代理，和 VPN 的工作模式一样，它通过创建虚拟网卡+修改路由表，在第三层网络层代理系统流量。

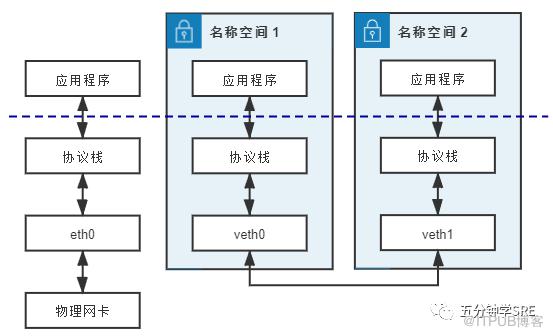

veth(Virtual Ethernet)

    veth实际上不是一个网络设备而是一对设备，要使用veth，必须在两个独立的网络名称空间中才有意义，因为veth pair是一端连接着协议栈，另一端彼此相连接，在 veth 设备的其中一端输入数据，这些数据就会从设备的另外一端原样不变地流出。

veth比起tap/tun 具有更好的性能，因为两个容器之间使用veth通信不需要多次经过网络协议栈。veth以模拟网卡直连的方式很好解决了两个容器之间的通信问题，但是对于多个容器之间的通行依旧使用veth pair的话会变得比较复杂，这个时候就需要虚拟交换机来解决多容器之间的通信问题。

交换机：Linux Bridge

Linux Bridge 是工作在链路层的网络交换机，由 Linux 内核模块 brige 提供，它负责在所有连接到它的接口之间转发链路层数据包，由brctl命令创建与管理。Linux Bridge 创建以后，便能够接入任何位于二层的网络设备，无论是真实的物理设备（譬如 eth0）抑或是虚拟的设备（譬如 veth 或者 tap）都能与 Linux Bridge 配合工作。

当有二层数据包（以太帧）从网卡进入 Linux Bridge，它将根据数据包的类型和目标 MAC 地址，按如下规则转发处理：

  • 如果数据包是广播帧，转发给所有接入网桥的设备。

  • 如果数据包是单播帧：

    • 且 MAC 地址在地址转发表中不存在，则洪泛（Flooding）给所有接入网桥的设备，并将响应设备的接口与 MAC 地址学习（MAC Learning）到自己的 MAC 地址转发表中。

    • 且 MAC 地址在地址转发表中已存在，则直接转发到地址表中指定的设备。

  • 如果数据包是此前转发过的，又重新发回到此 Bridge，说明冗余链路产生了环路。由于以太帧不像 IP 报文那样有 TTL 来约束，因此一旦出现环路，如果没有额外措施来处理的话就会永不停歇地转发下去。对于这种数据包就需要交换机实现生成树协议（Spanning Tree Protocol，STP）来交换拓扑信息，生成唯一拓扑链路以切断环路。

bridge的应用

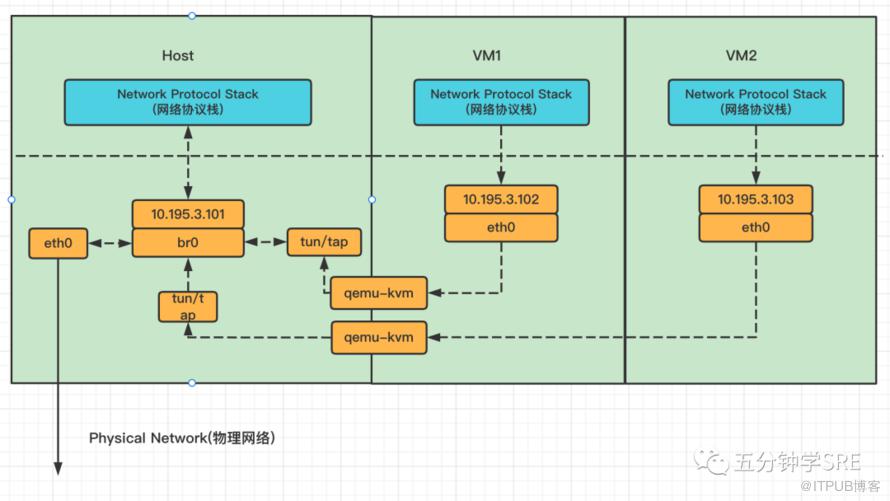

虚拟机场景（桥接模式）

    以KVM的qemu-kvm为例，在虚拟机的网桥模式下，qemu-kvm会为虚拟机创建一个tun/tap的虚拟网卡，连接到br0网桥。在虚拟机的内部，网络接口eth0是qemu-kvm软件模拟的，实际上的虚拟机内网络数据的收发都会被qemu-kvm转换成对/dev/net/tun 的读写。


vm发送数据到其他宿主机的流程




虚拟机发出去的数据包先到达 qemu-kvm 程序数据被用户层程序 qemu-kvm 写入到 /dev/net/tun，到达 tap 设备tap 设备把数据传送到 br0 网桥br0 把数据交给 eth0 发送出去整个流程跑完，数据包都不需要经过宿主机的协议栈，效率高。

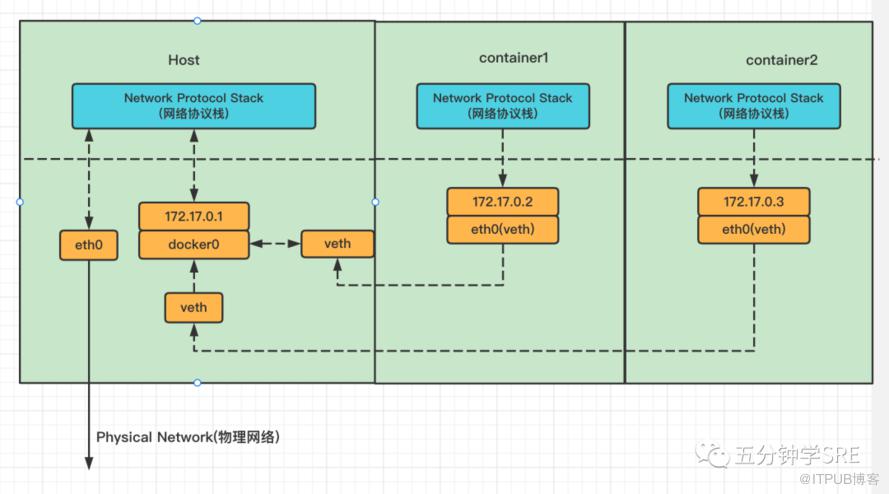

容器通信场景（容器网络，NAT 模式）


docker/podman 提供的 bridge 网络模式，就是使用 veth+bridge+iptalbes 实现的


    容器运行在自己单独的netwaork namespace 里面，也有自己单独的协议栈。容器网络的结构跟上面虚拟机差不多，不过使用了NAT网络，把虚拟路由器改成veth，这样就导致docker0过来的数据，都要经过宿主机的协议栈，然后才到eth0接口。







vlan


vlan 即虚拟局域网，是一个链路层的广播域隔离技术，可以用于切分局域网，解决广播泛滥和安全性问题。被隔离的广播域之间需要上升到第三层才能完成通讯。其基本原理是在二层协议里插入额外的VLAN协议数据（称为 802.1.q VLAN Tag)，同时保持和传统二层设备的兼容性。Linux里的VLAN设备是对 802.1.q 协议的一种内部软件实现，模拟现实世界中的 802.1.q 交换机






















对于vlan的几点理解


1.VLAN分离了广播域；


2.单独的一个VLAN模拟了一个常规的交换以太网，因此VLAN将一个物理交换机分割成了一个或多个逻辑交换机；


3.不同VLAN之间通信需要三层参与；


4.当多台交换机级联时，VLAN通过VID来识别，该ID插入到标准的以太帧中，被称作tag；


5.大多数的tag都不是端到端的，一般在上行路上第一个VLAN交换机打tag，下行链路的最后一个VLAN交换机去除tag；


6.只有在一个数据帧不打tag就不能区分属于哪个VLAN时才会打上tag，能去掉时尽早要去掉tag；


7.最终，IEEE 802.1q解决了VLAN的tag问题。除了IEEE 802.1q，其余的都是和实现相关的，虽然Cisco和H3C的实现很类似，Linux可以和它们有大不同。



VXLAN




什么是VXLAN


在介绍vxlan之前，需要介绍两个名词：





underlay网络：即物理网络


overlay网络：指在现有的物理网络之上构建的虚拟网络。其实就是一种隧道技术，将原生态的二层数据帧报文进行封装后通过隧道进行传输


VXLAN就属于overlay网络协议，使用UDP包来封装数据链路层的以太网帧，目前所有overlay的跨主机容器网络方案，基本都是基于vxlan是实现的

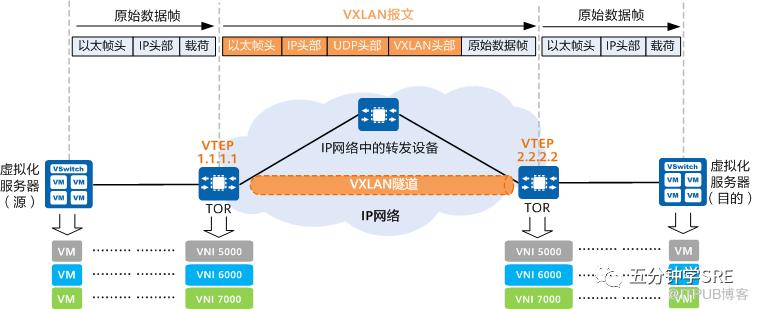

VXLAN即虚拟扩展局域网，是大二层网络中广泛使用的网络虚拟化技术。在源网络设备与目的网络设备之间建立一条逻辑VXLAN隧道，采用MAC in UDP（User Datagram Protocol）封装方式，即，将虚拟机发出的原始以太报文完整的封装在UDP报文中，然后在外层使用物理网络的IP报文头和以太报文头封装，这样，封装后的报文就像普通IP报文一样，可以通过路由网络转发，这就像给二层网络的虚拟机插上了路由的翅膀，使虚拟机彻底摆脱了二、三层网络的结构限制。


VXLAN的出现解决了什么问题：




  • 虚拟化（虚拟机和容器）的兴起使得一个数据中心会有成千上万的机器需要通信，而传统的 VLAN 技术只能支持 4096 个网络上限，已经满足不了不断扩展的数据中心规模
    •

  • 越来越多的数据中心（尤其是公有云服务）需要提供多租户的功能，不同用户之间需要独立地分配 ip 和 MAC 地址，如何保证这个功能的扩展性和正确性也是一个待解决的问题
    •

  • 云计算业务对业务灵活性要求很高，虚拟机可能会大规模迁移，并保证网络一直可用，也就是大二层的概念。解决这个问题同时保证二层的广播域不会过分扩大，也是云计算网络的要求
    •






VXLAN的模型


vxlan 这类隧道网络的一个特点是对原有的网络架构影响小，原来的网络不需要做任何改动，在原来网络基础上架设一层新的网络。


vxlan 自然会引入一些新的概念，这部分就讲讲它们。下面这张图 是 vxlan 的工作模型，它创建在原来的 IP 网络（三层）上，只要是三层可达（能够通过 IP 互相通信）的网络就能部署 vxlan。在每个端点上都有一个 vtep 负责 vxlan 协议报文的封包和解包，也就是在虚拟报文上封装 vtep 通信的报文头部。物理网络上可以创建多个 vxlan 网络，这些 vxlan 网络可以认为是一个隧道，不同节点的虚拟机能够通过隧道直连。每个 vxlan 网络由唯一的 VNI 标识，不同的 vxlan 可以不相互影响










VXLAN的特有名词介绍


什么是VXLAN VTEP


    VTEP（VXLAN Tunnel Endpoints，VXLAN隧道端点）是VXLAN网络的边缘设备，是VXLAN隧道的起点和终点，源服务器发出的原始数据帧，在VTEP上被封装成VXLAN格式的报文，并在IP网络中传递到另外一个VTEP上，并经过解封转还原出原始的数据帧，最后转发给目的服务器。


什么是VXLAN VNI


    VNI（VXLAN Network Identifier，VXLAN 网络标识符），VNI是一种类似于VLAN ID的用户标识，一个VNI代表了一个租户，属于不同VNI的虚拟机之间不能直接进行二层通信。


    VNI还可分为二层VNI和三层VNI，它们的作用不同，二层VNI是普通的VNI，用于VXLAN报文同子网的转发；三层VNI和VPN实例进行关联，用于VXLAN报文跨子网的转发。


Tunnel


Tunnel（隧道）是一个逻辑上的概念，在 vxlan 模型中并没有具体的物理实体想对应。隧道可以看做是一种虚拟通道，vxlan 通信双方（图中的虚拟机）认为自己是在直接通信，并不知道底层网络的存在。从整体来说，每个 vxlan 网络像是为通信的虚拟机搭建了一个单独的通信通道，也就是隧道





对于vxlan的详细介绍这里就不再展开，推荐有兴趣的大佬可以看下下面的推荐文章


https://info.support.huawei.com/info-finder/encyclopedia/zh/VXLAN.html


https://blog.invgate.com/vxlan-vs-vlan


https://cizixs.com/2017/09/25/vxlan-protocol-introduction/


https://gobomb.github.io/post/learning-linux-veth-and-bridge/


http://icyfenix.cn/immutable-infrastructure/network/linux-vnet.html#%E8%99%9A%E6%8B%9F%E5%8C%96%E7%BD%91%E7%BB%9C%E8%AE%BE%E5%A4%87
