一、技术定位与核心赋能方向

         工业数字化转型对可视化技术提出 “轻量化、高清晰、强交互” 的核心诉求，需兼顾逻辑关系呈现与空间层次表达，同时适配多终端高效运行。图扑软件（Hightopo）依托自研 HT 技术，构建纯 2.5D 工业可视化技术体系，通过斜切变换、拓扑渲染、数据驱动等核心能力，实现工业设备连接、生产流程、空间结构的精准可视化，为流程制造、离散工业、能源管网等领域提供 “逻辑 - 空间 - 数据” 一体化管控支撑，推动工业管理向 “直观化、高效化、智能化” 升级。

二、纯 2.5D 技术架构设计

2.1 四层技术架构体系

• 渲染核心层：基于图扑自研 HT 2.5D 渲染引擎，通过斜切变换（Skew Transformation）实现二维平面的伪三维空间投影，支持等轴测、二轴测等多投影模式切换，渲染帧率稳定≥60fps，单机支持 10 万级图元流畅运行。
• 数据接入层：搭载图扑自研 HT 全协议兼容模块，支持 Modbus、OPC UA、MQTT 等 200 + 工业协议解析，实现传感器、PLC、SCADA 等异构设备数据统一接入，数据采集延迟≤10ms，完整性达 99.9%。
• 可视化编排层：构建图扑自研 HT 低代码开发平台，提供拖拽式组件配置与图形化逻辑编排，内置 100 + 工业专属符号库（泵、阀、电机等），支持拓扑图自动生成与定制化编辑。

• 交互应用层：集成图扑自研 HT 多端交互引擎，支持设备钻取、流程回放、数据联动等操作，适配 PC 大屏、移动端、工业平板等终端，交互响应延迟≤30ms。

三、核心 2.5D 技术模块解析

3.1 2.5D 拓扑渲染与建模技术

• 动态斜切变换：图扑自研 HT 引擎通过自定义 X/Y 轴方向向量的扭曲算法，在二维 Canvas 上模拟三维空间深度感，轴向参数（axisX、axisY）可通过数据动态驱动，实现设备朝向、透视角度的实时调整。
• 拓扑自动生成：基于设备 IP、MAC 地址、连接关系等信息，通过图扑自研 HT 拓扑引擎自动生成 2.5D 拓扑图，支持预设拉伸度或定制化拉伸参数调整，实现 2D 到 2.5D 的一键转换，生成效率提升 90%。
• 工业符号库应用：内置标准化工业符号库，支持符号立体形状、颜色、连接线样式的定制化配置，符号尺寸自适应调整，确保不同场景下的视觉一致性与辨识度。

3.2 多源数据驱动与协同技术

• 数据动态绑定：将设备温度、压力、转速等运行参数与 2.5D 拓扑节点属性绑定，支持节点颜色、大小、闪烁频率的实时联动，数据刷新频率达 1Hz，直观呈现设备运行状态。
• 数据清洗与标准化：通过图扑自研 HT 数据处理模块，采用滑动平均滤波算法剔除高频噪声，将异构数据统一转换为 JSON 格式，适配 InfluxDB 时序数据库，支持千万级数据的毫秒级查询。
• 跨系统数据协同：基于 ISA-95 标准构建数据交互模型，实现 PLC 实时数据、MES 生产计划、设备台账的无缝对接，新设备接入周期从 3 天缩短至 2 小时，系统集成成本降低 60%。

3.3 低代码开发与可视化编排

• 拖拽式组件配置：图扑自研 HT 低代码平台提供 2.5D 拓扑组件、数据图表组件、告警组件等可视化元素，支持 “拓扑节点 - 数据面板 - 告警弹窗” 的一键关联，复杂界面开发周期缩短 70%。
• 版本快照与回滚：内置组件级版本管理功能，支持设计过程中的快照保存与快速回滚，便于迭代优化与多版本对比，提升开发效率。
• 跨项目资产复用：支持符号库、拓扑模板的云同步存储，可跨项目调用已创建的可视化资产，减少重复开发工作。

3.4 多维度交互与场景适配

• 设备深度钻取：支持点击 2.5D 拓扑节点钻取至设备详情页，分层展示设备参数、运行日志、维护记录，实现 “全局 - 局部 - 细节” 的层级化管控。
• 流程动态回放：基于历史数据还原生产流程或设备故障过程，通过 2.5D 拓扑节点的动态变化（颜色、闪烁、连线流动），直观呈现事件发展脉络。

• 多终端自适应：通过响应式布局设计，实现 2.5D 可视化场景在 PC、移动端、工业平板上的自适应显示，支持触屏缩放、快捷键控制等多样化操作方式。

四、2.5D 技术场景化落地应用

4.1 流程工业工艺可视化管控

• 管网流程呈现：以 2.5D 拓扑图形式展示化工、能源管网的连接关系与介质流向，通过节点颜色标识压力、温度异常，连线动态效果模拟介质流动状态，快速定位管网泄漏、堵塞等问题。
• 焚烧发电全流程可视化：采用 2.5D 白色干净组态风格，还原垃圾进厂、焚烧、烟气净化、余热发电全流程，炉膛火焰动态效果、脱硫塔 pH 值、汽轮机功率等参数实时呈现，辅助工艺优化与环保监管。

4.2 离散制造产线拓扑管控

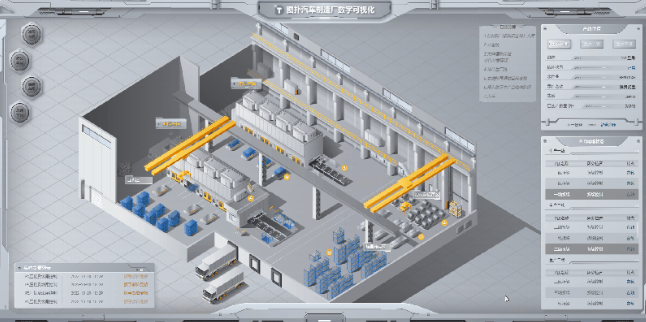

• 产线逻辑可视化：构建冲压、焊装、总装等车间的 2.5D 产线拓扑，动态展示机械臂、输送线的运行状态与数据流向，通过拓扑节点拖拽实现产线逻辑快速重构，支持多规格产品柔性生产切换。
• 设备运维管理：在 2.5D 拓扑图中集成设备维护周期、故障记录等信息，设备临近维护期或出现异常时，节点自动高亮告警，联动显示处置建议，设备故障处理时间缩短 50%。

4.3 工业安全与区域管控

• 安全区域拓扑：绘制工厂危险区、操作区、检修区的 2.5D 拓扑图，结合 UWB 定位数据，实时显示人员、移动设备的位置信息，入侵危险区域时自动触发声光告警与轨迹追溯。
• 应急推演可视化：在 2.5D 拓扑图中模拟火灾、泄漏等应急场景，自动规划最优疏散路径与救援路线，辅助制定应急预案，应急响应效率提升 50%。

4.4 能源系统管网可视化

• 电网拓扑呈现：以 2.5D 组态形式展示城市电网架构，清晰呈现线路连接逻辑与设备参数标注，支持线路负载、电压等级的实时可视化，辅助电网调度与故障排查。

• 水务管网管控：通过 2.5D 拓扑图呈现供水管网的节点分布与水流方向，结合压力传感器数据，快速识别管网薄弱环节，降低漏水损耗率。

五、技术创新与应用价值

5.1 核心技术创新点

• 轻量化高保真渲染：图扑自研 HT 引擎通过斜切变换技术，在保障 2.5D 立体视觉效果的同时，降低设备算力需求，相比 3D 场景内存占用减少 70%，适配低配置终端运行。
• 数据驱动动态拓扑：轴向参数与设备运行数据深度绑定，实现拓扑图的 “数据化呼吸”，让设备状态变化直观可感，决策效率提升 40%。
• 低代码快速适配：组件化封装与拖拽式开发，无需专业编程知识即可快速搭建 2.5D 工业应用，开发周期缩短 70%，适配多行业多场景需求。

5.2 实际应用成效
