在教育课堂、企业会议及展览展示等需"一机多屏"的场景中，核心挑战是 ： 怎样把现代显示接口（如 DP）稳定转为多个传统 VGA 接口，同时确保音频信号无损同步传输？

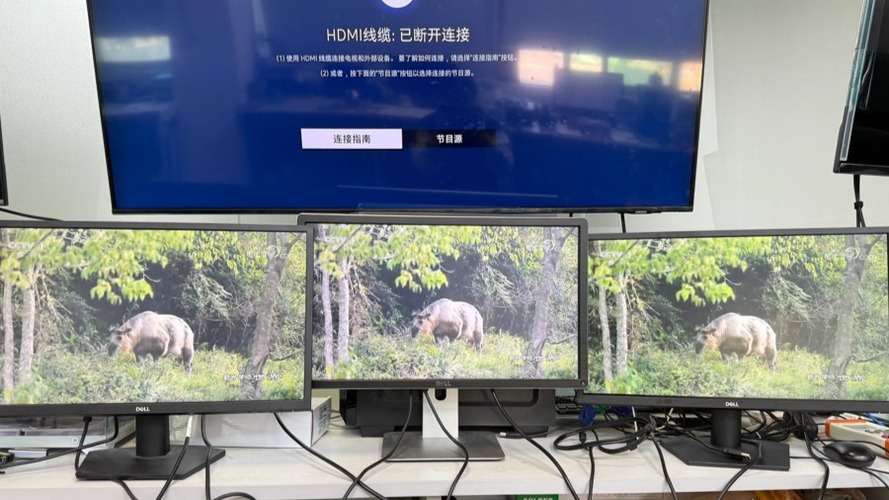

今天 ，我们将深入 拆解一款DP转3 个 VGA接口 同步 音频输出的多屏分配器， 实现 多屏扩展与音视频同步传输 ， 适用于监控、影音播放、办公、教育等 “一机多屏”的 场景。



这款分配器最高支持DP2.0协议（向下兼容）， 能高效把DP 数字信号转为3路模拟VGA信号，还集成了立体声音频同步输出功能 ，核心功能 包括： DP→VGA解码、音频分离与放大、多端口信号分配 。





（一） 产品拆解

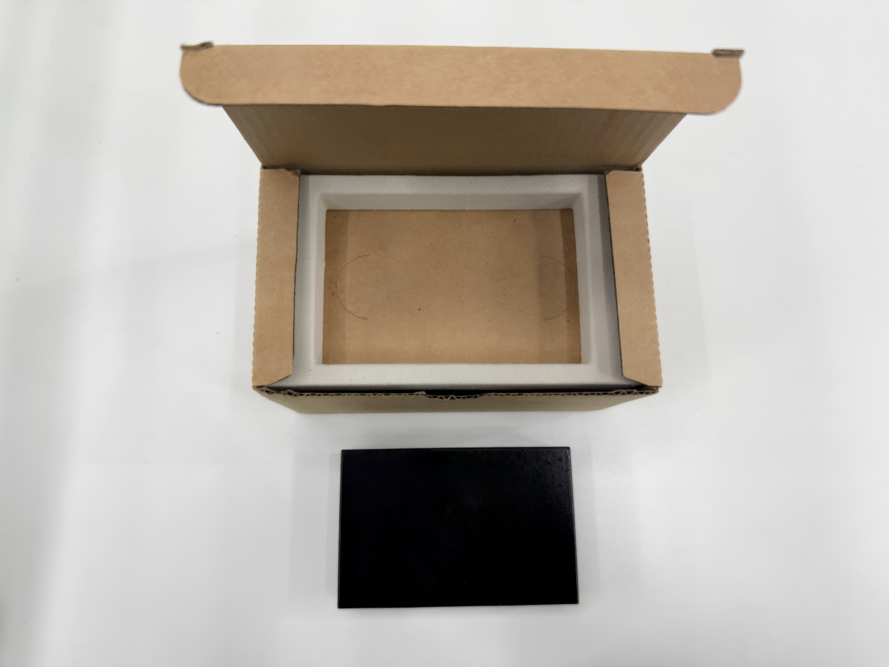

适配器的 外观 采用了长方体黑色框架， 表面磨砂处理，兼具散热与抗干扰性能。



平视图如下所示。

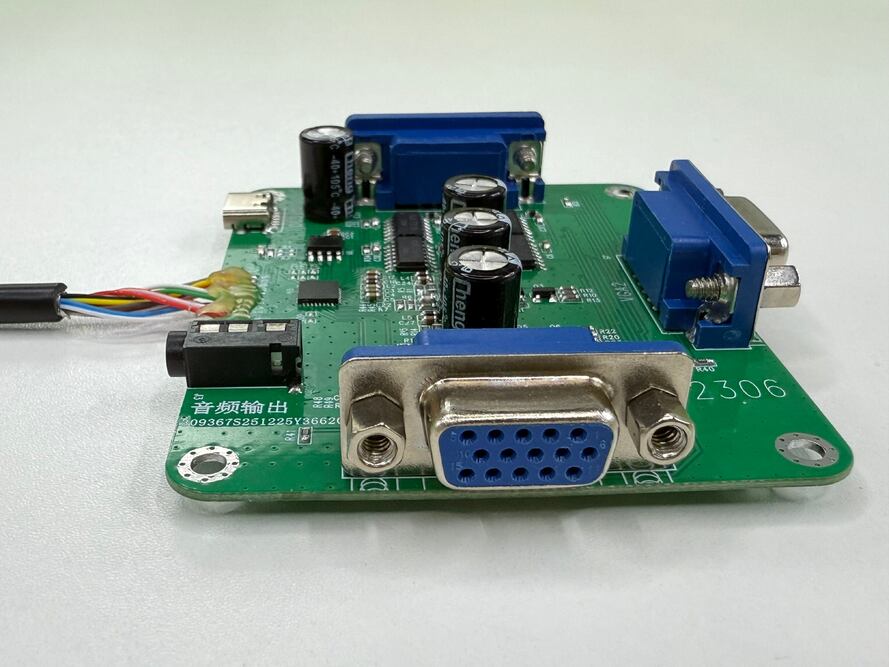

打开外壳，内部构造精巧而紧凑，布局清晰规整，电路一览无余。芯片高度集成，既节省空间又保障性能，轻松实现高性价比。



经过测量，PCB板长为8 3 mm，最宽处为 70 mm。

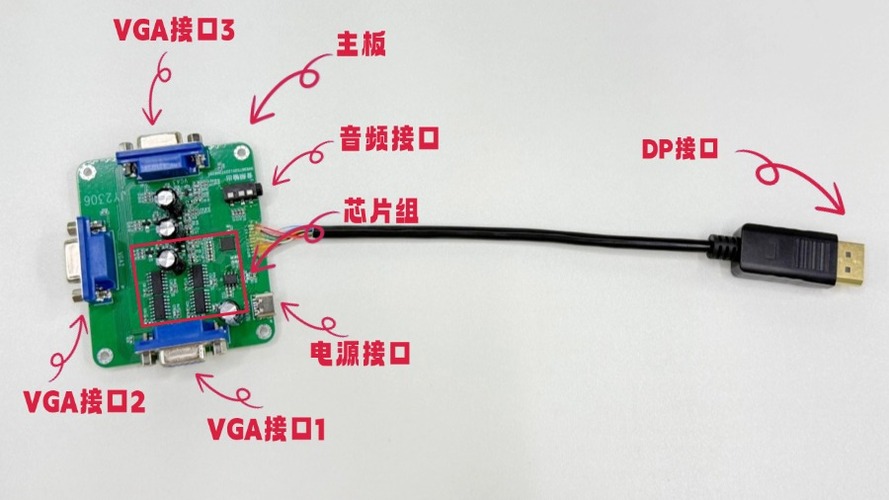

我们来看看主板正面，主要由1个电源口、1个音频接口、 1个 DP接口、 3 个 VGA接口 、1颗MCU、1颗 主控解码芯片 、4颗 VGA视频信号处理芯片 组成 。

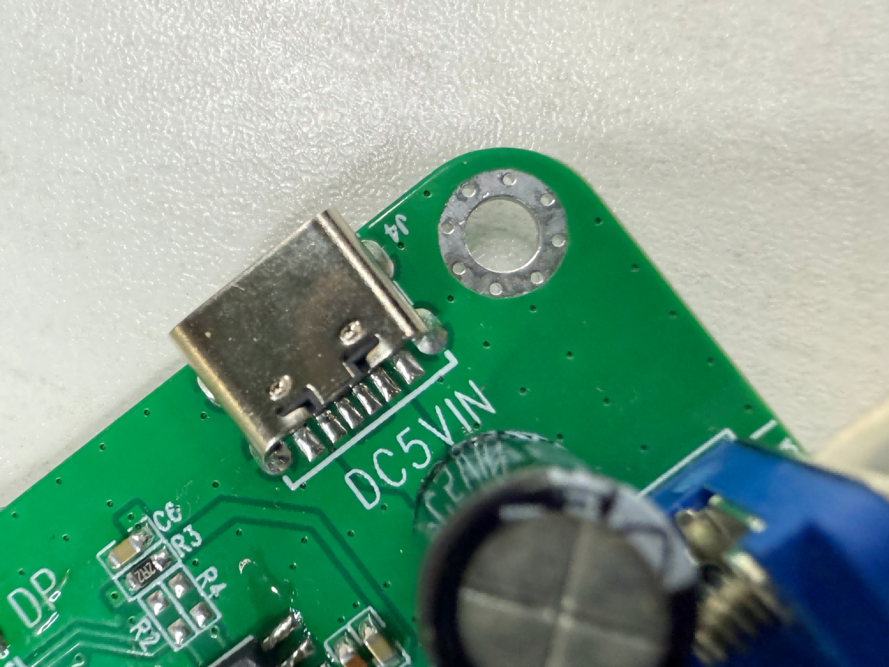

主板电源 采用5 V直流电源为核心芯片提供低噪声供电环境。

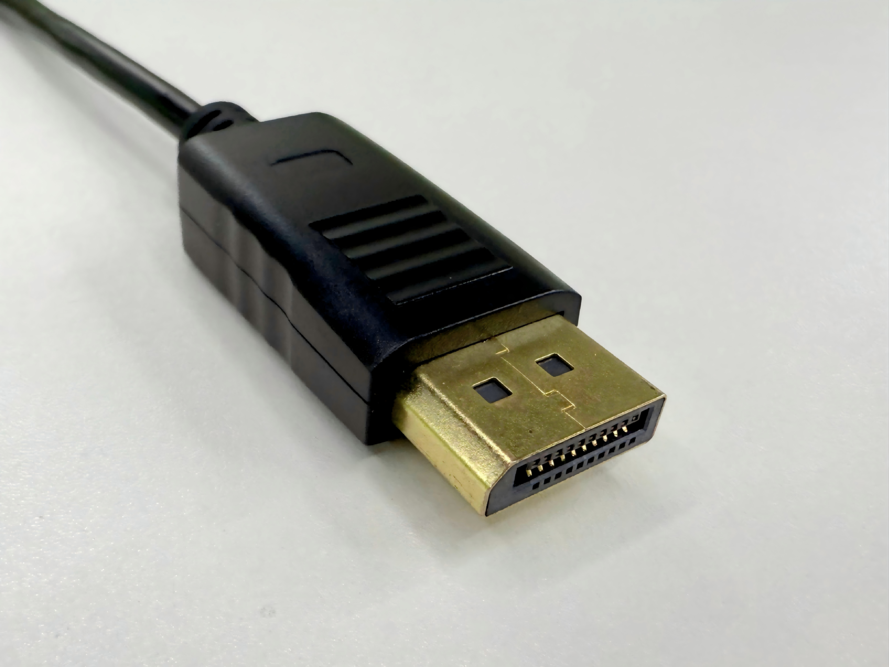

DP输入接口 最高支持DP2.0协议（向下兼容） ， 集成热插拔与ESD防护阵列 。

3 路VGA每路 均 独立配置RGBHV信号通道 。

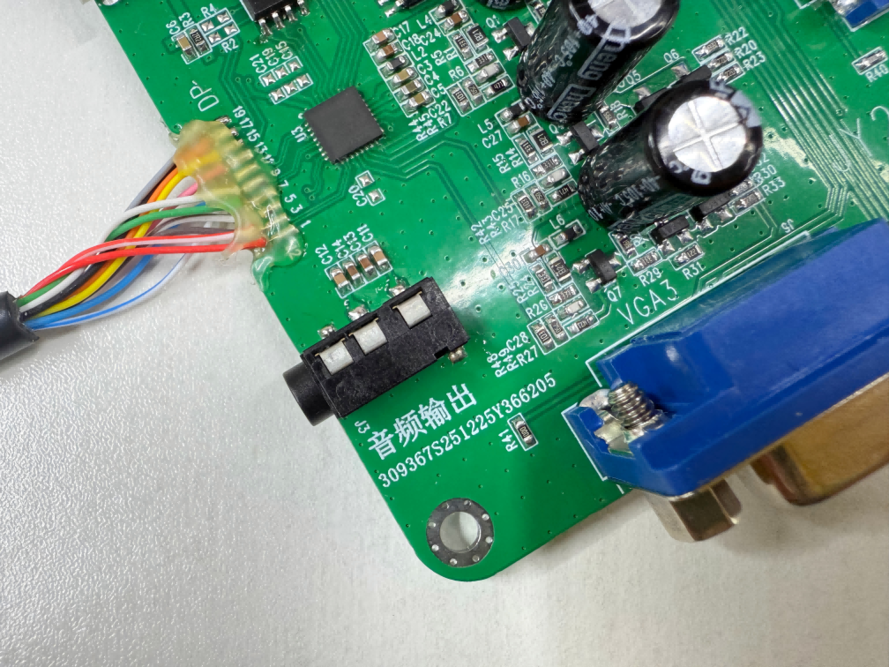

3.5mm立体声音频输出接口 ， 直接连接主控芯片内置DAC，无需外置Codec，简化电路设计 。

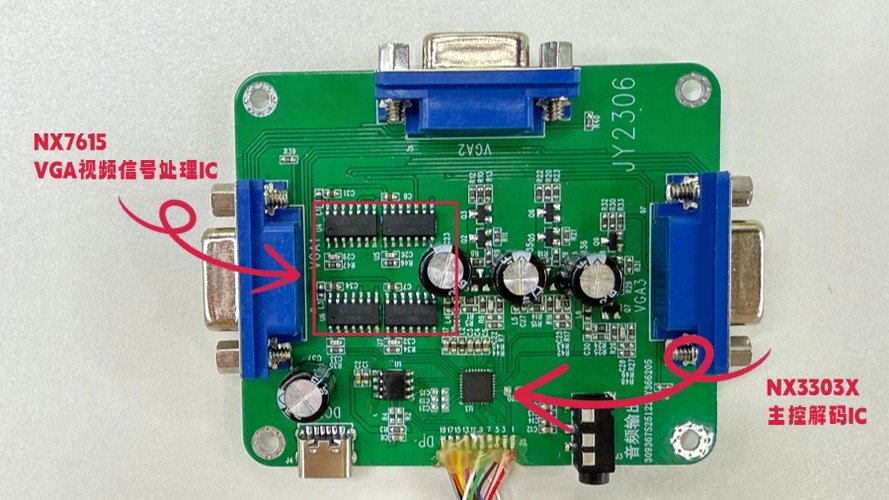

设备主板搭载的芯片组合堪称"黄金搭档"：中央主控采用纳祥科技NX3303X芯片，配合 同品牌 四颗NX7615信号处理芯片，整体性能可媲美 国外 主流方案（如CS5210/5213、AG6200/6202系列）。

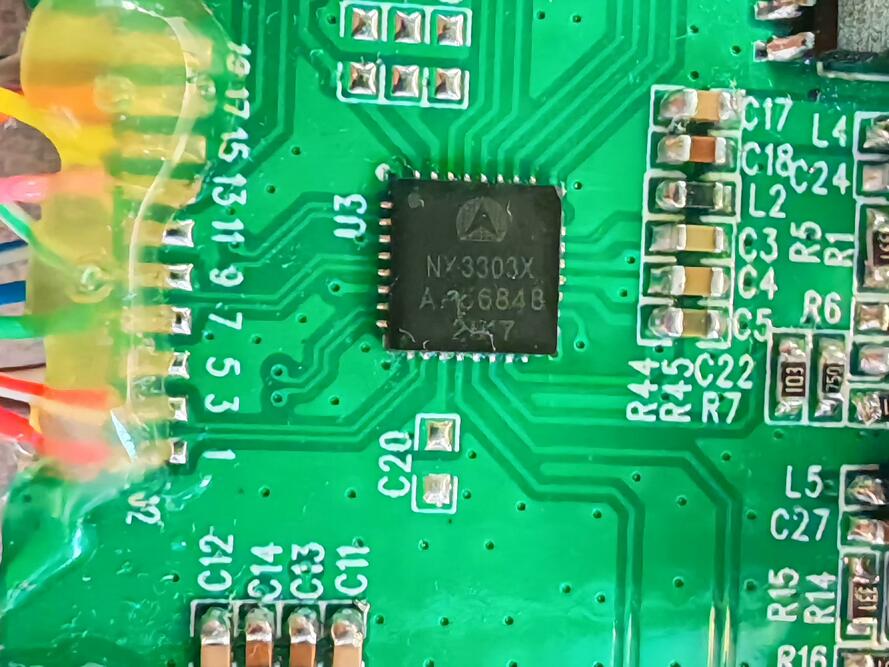

位于主板中下方的 NX3303X ， 是一款用于HDMI/DVI/DP转VGA的高性能芯片 ，它 支持 多种分辨率（ 1920X720 ； 1920X1080P ； 1902X1200 ）； 内置算法自动匹配 3 路VGA输出的模拟时序参数 。



该芯片还 内置 有 音频DAC ， 可直接输出音频左右声道 ， 省去外置音频编解码器 ，工作温度 覆盖0°C至+85°C工业级范围 。

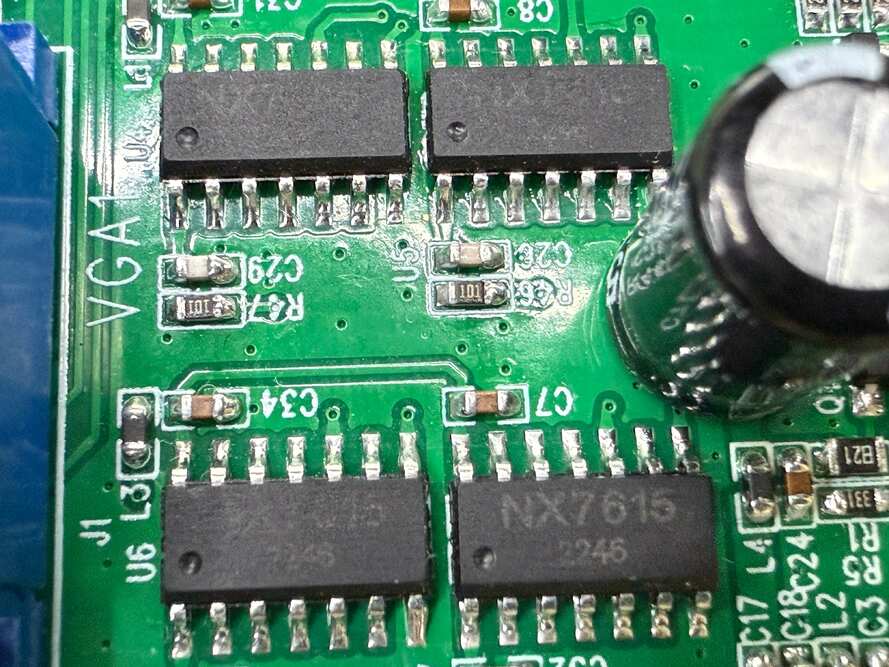

另外，位于左侧呈矩阵分布的4颗 VGA视频信号处理芯片NX7615 ， 具有高带宽，低导通电阻，精准处理行场同步信号（HSync/VSync）的分离与重组 ， 提升信号驱动能力，确保多显示器刷新率一致性 。





（ 二 ） 拆解 总结





从本次 拆解的分配器来看，其内部高度集成， 核心亮点包括：



①兼容性强： 向下兼容DP1.4/1.2及老旧VGA设备 。

② 成本效益 ：单芯片集成多模块功能，降低系统BOM成本

③音画同步精度： 硬件级时钟同步技术，误差<1μs，满足专业级视听场景。

④ 国产化创新： 采用国产主控芯片实现DP→VGA解码及音频分离，搭配多颗视频处理芯片实现信号分配。
