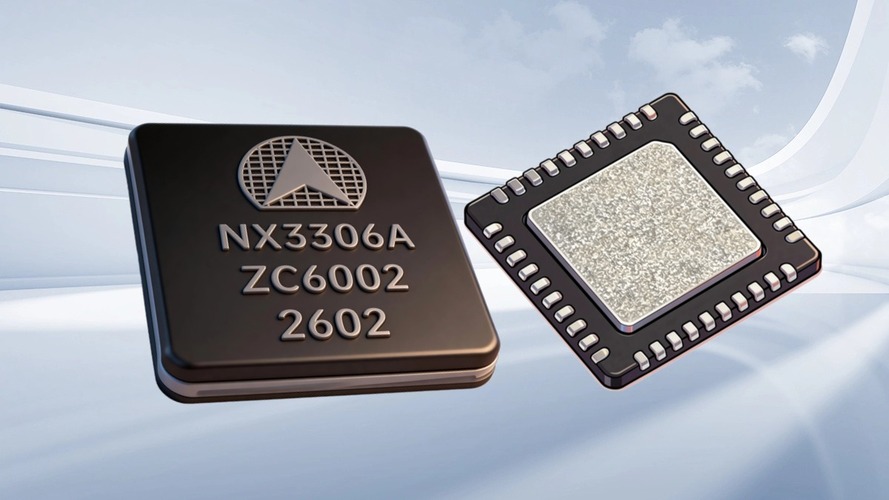

NX3306A 是一款 HDMI2.0 1:2 或 2:1 双向多路复用器/多路解复用器 ，它 支持 HDMI 1.4b/2.0 (最高8.5Gbps) 及 DisplayPort 1.4 标准 ， 支持4K60Hz 4:4:4采样 ； 高速信道的动态特性使其能够实现高速切换，讯号眼图衰减极小，抖动也极低 ；同时， 芯片设计针对讯号的高频特性进行了优化，以实现卓越的频率响应。

在性能方面， NX3306A 可国产替代 TS3DV642、PI3WVR12412芯片，并兼容ASW3642、IC9642等型号。

（ 一 ） NX3306A 主要特性

① 开关类型：2:1 或 1:2

② 支持 HDMI 1.4b / 2.0 (最高 8.5Gbps) 及DisplayPort 1.4 标准

③ 差分带宽(-3B)

● 端口 A ： 典型值 8.5GHz

● 端口 B ： 典型值 8.5GHz

④ 温度范围: -40°C 至 85°C

⑤ 低活动电流和待机电流

⑥ 支持电压3.3~3.6V

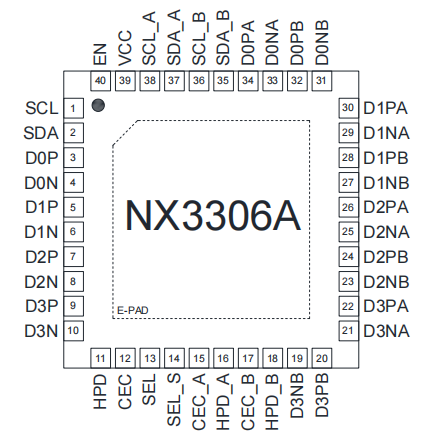

⑦ QFN-40L (5mm*5mm*0.85mm) 封装

（ 二 ） NX3306A 应用领域

NX3306A可广泛应用于以下典型场景：游戏机 、 家庭影音 、 电视机 、 HDMI摄像头 、 台式电脑 、 笔记本电脑 、 HDMI监控器画面切换 、 USB3.0、2.0扩展坞 、 USB鼠标 、 USB键盘切换等 。

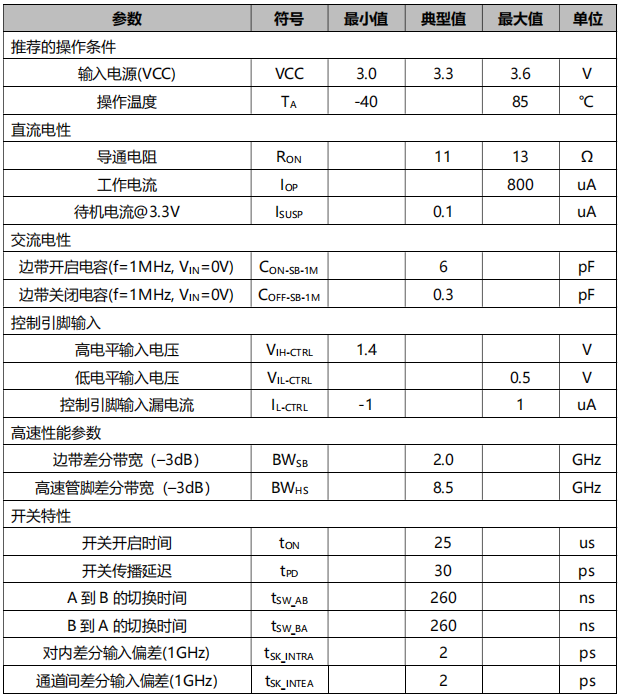

（三）NX3306A电气参数特性 图
