前言

一、环境配置

1、CANN包安装

2、配置ssh密钥（可选）

3、配置git（可选）

二、获取sample样例

1、add算子

1、KernelLaunch

2、Framework

3、AclNN

2、Addcdiv算子

三、编写自己的算子

1、搭建框架

2、 KernelLaunch编写

1、myCustom.cpp

2、main.cpp

3、scripts/gen_data.py

3、 framework编写

4、 Aclnn测试

四、torch_npu重新编译（可选）

五、常用api

问题

1、fatal error: register/tilingdata_base.h: No such file or directory

总结

前言

我在24年3月和我的小伙伴一起参加了第一届昇腾AI原生创新精英挑战赛，在这里做一下总结。这里以orangepi Ai Pro为例。

注：我们的代码仓最早将于24.05.10开放，大家可以直接看op_kernel内的compute，kernelLaunch内可能有错，实在来不及改了

代码仓地址：https://gitee.com/toolsmanhehe/acl_ops


一、环境配置

我们基于正常能够使用的镜像 作为基础镜像。这里我推荐使用minimal镜像。这样就不用先卸载cann了，甚至你可以直接删除/opt/compress目录，反正咱后面直接远程连接敲代码了，也用不上。


1、CANN包安装

wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Milan-ASL/Milan-ASL%20V100R001C17SPC702/Ascend-cann-toolkit_8.0.RC1.alpha002_linux-aarch64.run

chmod +x Ascend-cann-toolkit_8.0.RC1.alpha002_linux-aarch64.run


#卸载旧的CANN

./Ascend-cann-toolkit_8.0.RC1.alpha002_linux-aarch64.run --uninstall

sudo rm -rf /usr/local/Ascend/ascend-toolkit/*


#安装指定版本的CANN

./Ascend-cann-toolkit_8.0.RC1.alpha002_linux-aarch64.run --install

#安装依赖

pip install protobuf==3.20.0

#添加环境变量

echo “source /usr/local/Ascend/ascend-toolkit/set_env.sh” >> /home/HwHiAiUser/.bashrc

source /home/HwHiAiUser/.bashrc


2、配置ssh密钥（可选）

主要是vscode等ide连接时都需要输入密码，比较麻烦。

这里可以参考我之前的文章来实现免密登录，在七、问题 的第5点


3、配置git（可选）

因为我们三个人在三个城市，因此为了方便讨论和开发，我们建立了代码仓库，但是每次推送和拉取都需要账号密码（在完赛前是不可能公开的），这不符合本懒人的性格啊。

这里我们需要在开发环境上执行


cd ~

touch .git-credentials

vim .git-credentials

#输入以下内容，请自行替换username和password

https://username:password@gitee.com

git config --global credential.helper store


二、获取sample样例

cd

git clone https://gitee.com/ascend/samples.git


在不修改算子名称，输入输出的时候，我们只需要关注图中框出来的文件即可。


1、add算子

打开目录operator/AddCustomSample


1、KernelLaunch

在这里插入图片描述

我们的调用顺序是main.cpp->add_custom_do->add_custom->op.Init->op.Process。

在这里插入图片描述

因为我们要实现的算子的Z=X+Y，因此我们需要将这三个变量传入计算过程。

虽然这里只有2个输入，但是输出也需要申请内存，因此是3个输入参数


然后我们需要申明相关的变量和常量（这里使用静态shape）。

在这里插入图片描述

在这里插入图片描述

接着就是初始化，为各个张量申请内存

在这里插入图片描述

接着就是计算过程，这里因为使用的是静态shape，因此循环次数是定值（芯片内存空间有限，不可能一次性全部计算完成）

在这里插入图片描述

在copyin的时候从xGM和yGM分别取出TILE_LENGTH个数据，存入xLocal和yLocal以供compute使用。

在compute结束以后，我们需要先使用outQueueZ.EnQue来表示计算完成，但是此时不能释放zLocal的内存，因为我们还没有保存到zGM。

在copyout环节，将输出结果存入zGM。


接着我们看生成测试数据的程序，这里我们生成了2条16384个1~100随机half格式的数据。我们最后可以直接对比output/golden.bin和output/output_z.bin的md5值来判断算子正确与否。或者修改scripts/verify_result.py直接打印误差数量。

在这里插入图片描述

最后来到KernelLaunch目录执行以下命令，测试核函数正确性。

务必先进行cpu测试，通过后执行npu测试，在npu下有些报错不显示


su    #使用root用户执行，否则可能报错

bash run.sh -r cpu -v ascend310B1   #cpu测试

bash run.sh -r npu -v ascend310B1   #npu测试


以下为cpu测试结果

在这里插入图片描述

以下为npu测试结果

在这里插入图片描述

测试均通过的情况下，我们就可以进行下一步的framework的编写了


2、Framework

我们先看AddCustomSample/FrameworkLaunch/AddCustom.json这个文件，上面为输入变量，下面为输出变量。我们需要使用这个配置文件来生成framework工程。此处的变量应该和工程内的一致。

在这里插入图片描述

接着我们看工程。

在这里插入图片描述

op_host没什么可说的，可以去看本文下一个案例Addcdiv。

op_kernel基本上就是把上面在kernelLaunch中测试通过的代码cv过来。

注意图中的地方就可以了，这个tiling是从host侧传入的。然后在开头将静态shape删除了，因为这里我们是通过op_host实现的动态shape的切分，然后传入kernel侧的。

在这里插入图片描述

接下来修改CMakePresets.json，将框出来的地方改成你的CANN路径。

在这里插入图片描述

最后，我们进入framework目录，编译算子并安装


bash build.sh

./build_out/custom_opp_ubuntu_aarch64.run


在这里插入图片描述


3、AclNN

在算子大赛的时候，这个是由官方发布的（就是可能有错误），我们直接使用即可，一般测试能通过，就会有4-8分（10分满分）。

在这里插入图片描述

这里的gen_data和kernelLaunch里是一样的，我们执行以下命令，验证算子正确与否。


bash run.sh


测试通过会有如下提示

在这里插入图片描述


2、Addcdiv算子

打开目录operator/AddcdivCustomSample

大部分与add算子相似，因此我们这里只看op_host和op_kernel部分。

在头文件中你会发现多了许多东西,所有的东西我们都需要传入kernel侧。具体实现过程就去阅读代码吧，就是这个案例也是赶出来的，可能里面的切分策略不是最好的，但是确实是能用的。


#ifndef ADDCDIV_CUSTOM_TILING_H

#define ADDCDIV_CUSTOM_TILING_H

#include "register/tilingdata_base.h"


namespace optiling {

BEGIN_TILING_DATA_DEF(AddcdivCustomTilingData)

  TILING_DATA_FIELD_DEF(float, value); //参与计算的标量

  TILING_DATA_FIELD_DEF(uint32_t, blockLength);

  TILING_DATA_FIELD_DEF(uint32_t, tileNum);

  TILING_DATA_FIELD_DEF(uint32_t, tileLength);

  TILING_DATA_FIELD_DEF(uint32_t, lasttileLength);

  TILING_DATA_FIELD_DEF(uint32_t, formerNum);

  TILING_DATA_FIELD_DEF(uint32_t, formerLength);

  TILING_DATA_FIELD_DEF(uint32_t, formertileNum);

  TILING_DATA_FIELD_DEF(uint32_t, formertileLength);

  TILING_DATA_FIELD_DEF(uint32_t, formerlasttileLength);

  TILING_DATA_FIELD_DEF(uint32_t, tailNum);

  TILING_DATA_FIELD_DEF(uint32_t, tailLength);

  TILING_DATA_FIELD_DEF(uint32_t, tailtileNum);

  TILING_DATA_FIELD_DEF(uint32_t, tailtileLength);

  TILING_DATA_FIELD_DEF(uint32_t, taillasttileLength);

END_TILING_DATA_DEF;


REGISTER_TILING_DATA_CLASS(AddcdivCustom, AddcdivCustomTilingData)

}

#endif // ADDCDIV_CUSTOM_TILING_H


以下为op_kernel内的部分代码


 private:

  TPipe pipe;

  // TQue inQueueX, inQueueY, inQueueZ;

  TQue inQueueIN;

  TQue outQueueOUT;

  GlobalTensor xGm;

  GlobalTensor yGm;

  GlobalTensor zGm;

  GlobalTensor outGm;

  half value;

  uint32_t blockLength;

  uint32_t tileNum;

  uint32_t tileLength;

  uint32_t lasttileLength;

  uint32_t formerNum;

  uint32_t formerLength;

  uint32_t formertileNum;

  uint32_t formertileLength;

  uint32_t formerlasttileLength;

  uint32_t tailNum;

  uint32_t tailLength;

  uint32_t tailtileNum;

  uint32_t tailtileLength;

  uint32_t taillasttileLength;

};


extern "C" __global__ __aicore__ void addcdiv_custom(GM_ADDR x, GM_ADDR y,

                                                     GM_ADDR z, GM_ADDR out,

                                                     GM_ADDR workspace,

                                                     GM_ADDR tiling) {

  GET_TILING_DATA(tiling_data, tiling);

  // TODO: user kernel impl

  KernelAddcdiv op;


  uint32_t tilingKey = 1;

  if (TILING_KEY_IS(1)) {

    tilingKey = 1;

  } else if (TILING_KEY_IS(2)) {

    tilingKey = 2;

  } else {

    tilingKey = 1;

  }


  op.Init(x, y, z, out, tiling_data.value, tiling_data.blockLength,

          tiling_data.tileNum, tiling_data.tileLength,

          tiling_data.lasttileLength, tiling_data.formerNum,

          tiling_data.formerLength, tiling_data.formertileNum,

          tiling_data.formertileLength, tiling_data.formerlasttileLength,

          tiling_data.tailNum, tiling_data.tailLength, tiling_data.tailtileNum,

          tiling_data.tailtileLength, tiling_data.taillasttileLength,

          tilingKey);

  op.Process();

}


#ifndef __CCE_KT_TEST__

// call of kernel function

void addcdiv_custom_do(uint32_t blockDim, void* l2ctrl, void* stream,

                       uint8_t* x, uint8_t* y, uint8_t* z, uint8_t* out,

                       uint8_t* workspace, uint8_t* tiling) {

  addcdiv_custom<<>>(x, y, z, out, workspace, tiling);

}

#endif


三、编写自己的算子

1、搭建框架

我们可以使用参考add算子搭建以下目录结构。以下文件夹内的文件没有特别说明就直接从add算子工程内复制。


myCustom

├── AclNNInvocation

│   ├── inc

│   ├── scripts

│   └── src

│   ├── run.sh

├── myCustom <-由msopgen工具生成

├── KernelLaunch

│   ├── myCustom.cpp

│   ├── cmake

│   ├── CMakeLists.txt

│   ├── data_utils.h

│   ├── run.sh

│   └── scripts

└── myCustom.json


2、 KernelLaunch编写

1、myCustom.cpp

我们直接cv add算子的，对输入做下修改，然后修改compute就行了。


2、main.cpp

这里主要是将算子名称以及传入的参数修改下

在这里插入图片描述


3、scripts/gen_data.py

这里根据你要实现的代码编写生成数据和真值的程序就行了，在比赛时，我们可以直接从官方给出的AclNN中取。


3、 framework编写

在kernelLaunch测试通过后我们直接修改myCustom.json。如果是多个数据类型，如下所示。


[

    {

        "op": "myCustom",

        "language": "cpp",

        "input_desc": [

            {

                "name": "x",

                "param_type": "required",

                "format": [

                    "ND","ND"

                ],

                "type": [

                    "fp16","fp32"

                ]

            }

        ],

        "output_desc": [

            {

                "name": "y",

                "param_type": "required",

                "format": [

                    "ND","ND"

                ],

                "type": [

                    "fp16","fp32"

                ]

            }

        ]

    }

]


然后生成工程（具体目录请自行修改）


/usr/local/Ascend/ascend-toolkit/latest/python/site-packages/bin/msopgen gen -i /home/HwHiAiUser/myCustom/myCustom.json -c ai_core-ascend310B1 -lan cpp -out /home/HwHiAiUser/myCustom/myCustom


接着就是参考add和addcdiv算子在op_host中实现tiling策略，将kernelLaunch中测试通过的代码加上tiling相关的代码后搬运到op_kernel。编译安装算子。


4、 Aclnn测试

这里因为我做的是比赛里给出的题目，因此直接使用官方给的案例进行测试。对于自定义算子，除修改gen_data外，我们还需要修改op_runner以及main.cpp。


四、torch_npu重新编译（可选）

参考仓库说明：https://gitee.com/ascend/op-plugin

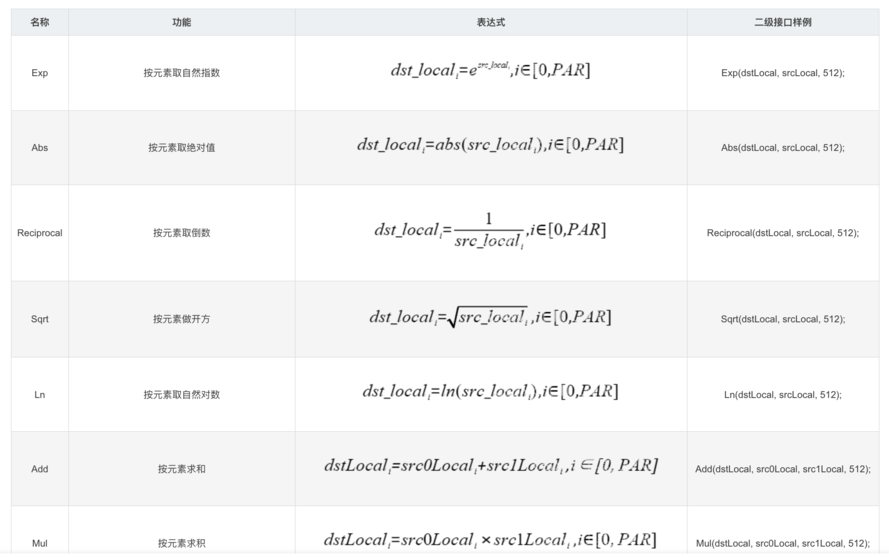

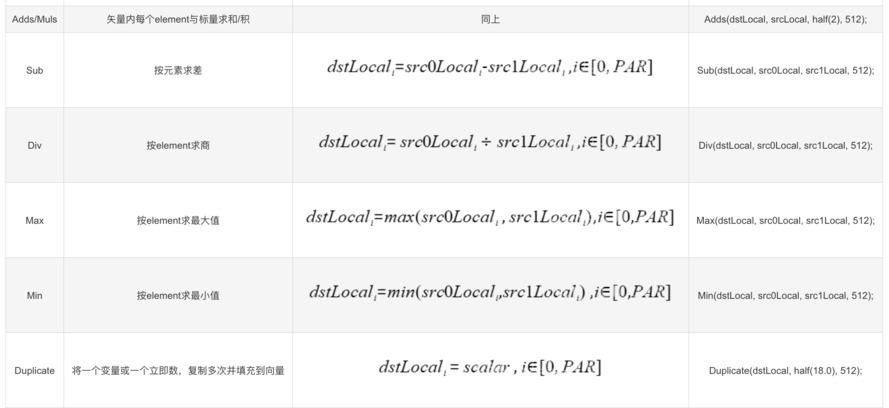

五、常用api

为了简化使用，以下仅列出常用的2级接口，如需高性能实现，请使用0级接口。310b系列似乎不支持高级api，因此也不列出了。详细内容请直接看api文档


注意：标量双目指令中没有减法和除法，基础api没有log只有ln。


问题

一句话，多看文档，有问题就先去社区搜一下。160001，error code 0这种就直接查代码吧，没有具体原因。


1、fatal error: register/tilingdata_base.h: No such file or directory

在这里插入图片描述

在这里插入图片描述

检查一下CANN路径


其他能稳定复现的bug等我后面遇到了再补充解决办法吧。


总结

也许，有时歪门邪道比正道更简单。不要被文档和案例限制了，不要问能不能，跑下试试最快。

就像adds直接乘标量不好使，那就直接把这个标量填满整个local，直接用张量去计算嘛。而且这样能用的api还更多呢。
