ATK-MB002 模块用户手册

       1，特性参数

       ATK-MB002热敏电阻传感器模块是正点原子推出的一款高性能温度检测模块，设计紧凑美观，适用于环境温度监测、温控设备、智能家居等多种场景。该模块支持模拟输出（AO）和数字输出（DO）两种信号形式，并配有指示灯，便于直观显示温度状态，能够实时反馈温度变化，确保精确稳定的温度控制。

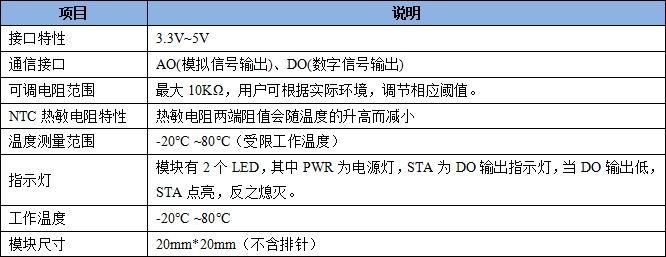

       ATK-MB002 热敏传感器模块的各项基本参数，如下表所示：

表1.1 ATK-MB002 热敏传感器模块基本参数

        2，使用说明

       2.1 模块引脚说明

       ATK-MB002 热敏传感器模块通过1*4排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB002 热敏传感器模块实物图

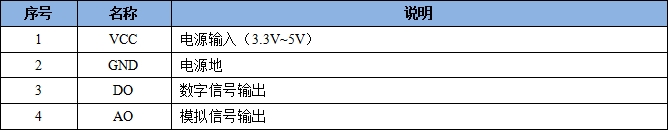

       ATK-MB002热敏传感器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB002热敏传感器模块引脚说明

       2.2 模块工作原理

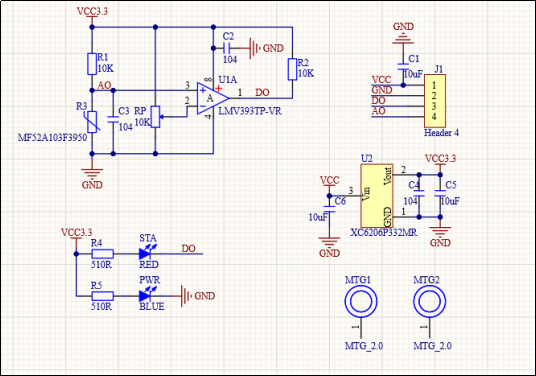

       ATK-MB002 热敏传感器模块的原理图，如下图所示：

图2.1.2 ATK-MB002热敏传感器模块原理图

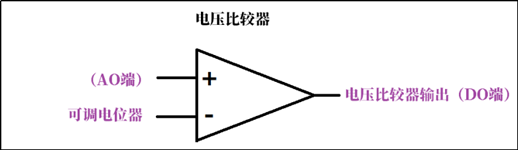

       我们把电压比较器原理图部分简化为如下：

图2.2.2简化后的原理图

       由上图可知，电压比较器比较的两个电压分别为热敏电阻（AO端）和可调电位器端的电压，当AO端电压高于可调电位器端电压时，DO端输出高电平；当AO端电压低于可调电位器端电压时，DO端输出低电平。

       ATK-MB002热敏电阻模块通过检测环境温度的变化来输出信号，传感器测温范围：-55℃ ~ 125℃（由于模块集成了LDO，所以受限于LDO的工作温度范围，实际测量的温度范围为-20~80℃）。当温度低于设定的阈值时，DO端输出高电平，此时STA指示灯熄灭；当温度超过设定阈值时，DO端输出低电平，STA指示灯点亮，直观显示温度状态。

       AO端输出的是热敏电阻的模拟电压信号，单片机可以通过ADC外设采集该电压信号，进而计算环境温度的具体值。AO端的电压与温度成反比，温度越高，AO端电压越低。

       模块内置可调电位器PR，用户可以通过调整电位器设定温度阈值，以适应不同的应用场景和温度需求。

        3，结构尺寸

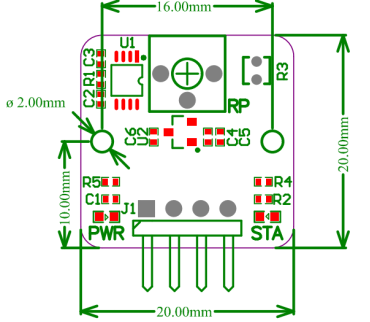

       ATK-MB002热敏传感器模块的尺寸结构，如下图所示：

图3.1 ATK-MB002热敏传感器模块尺寸图
