ATK-MB003模块使用说明
1，硬件连接
这里以正点原子M48Z-M3最小系统板STM32F103版为例，给大家介绍一下模块和板卡的连接方法。其它板卡与模块的硬件连接方法，请大家在“ATK-MB003有源蜂鸣器模块\3，程序源码\相应板卡例程文件夹\readme.txt”路径下查看。
有源蜂鸣器模块可通过杜邦线与正点原子M48Z-M3最小系统板STM32F103版进行连接，具体的连接关系，如下表所示：

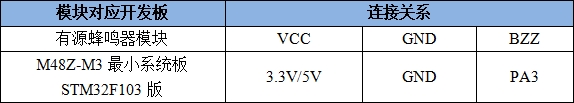

表1.1.1有源蜂鸣器模块与M48Z-M3最小系统板STM32F103版连接关系
2，实验功能
2.1 有源蜂鸣器模块测试实验
2.1.1 功能说明
在本实验中，串口会打印提示信息。需要查看这部分实验信息的用户，可用杜邦线将最小系统板STM32F103的PA9引脚和GND连接至外部的USB转串口设备，这样就可以通过XCOM上位机查看串口打印的信息了。
本实验通过开发板上的两个独立按键控制有源蜂鸣器。按键 KEY_UP 控制蜂鸣器关闭，按键 KEY0 控制蜂鸣器打开
开发板的LED0闪烁，提示程序运行。
2.1.2 源码解读
打开本实验的工程文件夹，能够在./Drivers/BSP目录下看到ATK_BUZZER文件夹，其中ATK_BUZZER文件夹中就包含了有源蜂鸣器模块的驱动文件，如下图所示：
图2.1.2.1有源蜂鸣器模块驱动代码
2.1.2.1 有源蜂鸣器模块驱动
下面将简要介绍atk_buzzer.c中几个重要的API 函数。
1. 函数atk_buzzer_init ()
该函数用于初始化有源蜂鸣器模块，具体的代码，如下所示：
/**
* @brief 蜂鸣器模块初始化函数
* @param 无
* @retval 无
*/
void atk_buzzer_init(void)
{
GPIO_InitTypeDef gpio_init_struct;
ATK_BUZZER_GPIO_CLK_ENABLE(); /* 时钟使能 */
gpio_init_struct.Pin = ATK_BUZZER_GPIO_PIN; /* ATK_BUZZER引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Pull = GPIO_PULLDOWN; /* 下拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(ATK_BUZZER_GPIO_PORT, &gpio_init_struct);
ATK_BUZZER(0); /* 关闭 蜂鸣器 */
}
从上述代码可以看出，atk_buzzer_init() 函数的作用是初始化有源蜂鸣器模块的 BZZ 引脚。具体来说，它启用了蜂鸣器引脚的时钟，并将引脚配置为推挽输出模式，且设置为下拉状态，输出频率为高速模式。最后，通过调用 ATK_BUZZER(0) 函数，将 BZZ 引脚设置为低电平，确保蜂鸣器在初始化时处于关闭状态（不发声）
2.1.2.2 实验测试代码
实验的测试代码为文件 demo.c，在工程目录下的 User 子目录中。测试代码的入口函数为 demo_run()，具体的代码，如下所示：
/**
* @brief 例程演示入口函数
* @param 无
* @retval 无
*/
void demo_run(void)
{
uint8_t key = 0, t = 0;
key_init(); /* 初始化按键 */
atk_buzzer_init(); /* 初始化蜂鸣器 */
while (1)
{
key = key_scan(0);
if(key == KEY0_PRES)
{
ATK_BUZZER(1); /* 打开蜂鸣器 */
printf("打开蜂鸣器\r\n");
}
else if(key == WKUP_PRES)
{
ATK_BUZZER(0); /* 关闭蜂鸣器 */
printf("关闭蜂鸣器\r\n");
}
delay_ms(10);
if((t++ % 50) == 0)
{
LED0_TOGGLE();
}
}
}
从上述代码可以看出，整个测试代码的逻辑较为简单。首先，初始化按键和蜂鸣器模块。随后，在 while 循环中，通过检测按键状态来控制蜂鸣器的开关。当 KEY0 被按下时，蜂鸣器被打开；当 WKUP 键被按下时，蜂鸣器关闭，并通过串口打印提示信息。最后，LED0的闪烁表示程序正常运行。
2.1.3 实验现象
将有源蜂鸣器模块按照第一节“硬件连接”中介绍的连接方式与开发板连接，并将实验代码编译烧录至开发板中，本实验使用串口输出调试信息，因此需将开发板的 PA9连接至 DAP 虚拟串口（或 USB 转 TTL 模块）的 RX引脚。完成连接后，可通过串口调试助手查看实验信息输出，如下图所示：

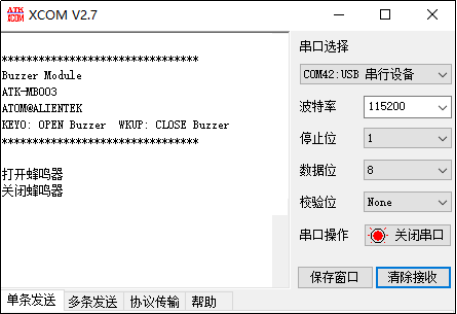

图2.1.3.2 串口调试助手显示内容
按键控制逻辑部分：
当按下 KEY0 按键时，蜂鸣器将响起，并通过串口输出“打开蜂鸣器”提示。
当按下 WKUP 按键时，蜂鸣器关闭，串口输出“关闭蜂鸣器”提示。
