ATK-MB003模块用户手册

        1，特性参数

       ATK-MB003有源蜂鸣器模块是正点原子推出的一款简单易用的声音提示模块，设计紧凑美观，适用于各种声音报警、提示音效、智能家居等应用场景。该模块通过一个控制引脚进行驱动，当输入高电平时蜂鸣器响起，低电平时停止发声，控制方式简便，适合与单片机、开发板等设备配合使用，能快速实现声音提示功能。

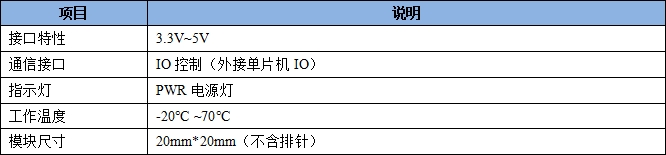

       ATK-MB003有源蜂鸣器模块的各项基本参数，如下表所示：

表1.1 ATK-MB003有源蜂鸣器模块基本参数

        2，使用说明

       2.1 模块引脚说明

       ATK-MB003 有源蜂鸣器模块通过1*3排针（2.54mm间距）与外部设备连接，方便用户安装到自己的设备中，模块的外观如下图所示：

图2.1.1 ATK-MB003 有源蜂鸣器模块实物图

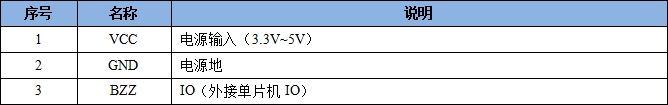

       ATK-MB003有源蜂鸣器模块各引脚的描述，如下表所示：

表2.1.1 ATK-MB003有源蜂鸣器模块引脚说明

       2.2 模块工作原理

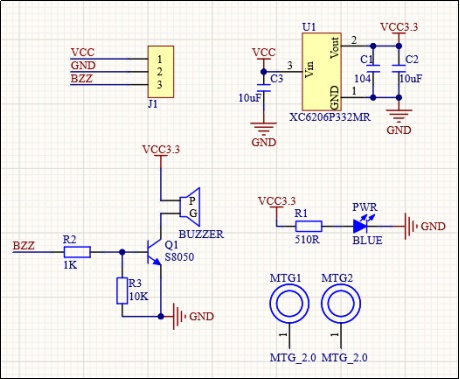

       ATK-MB003 有源蜂鸣器模块的原理图，如下图所示：

图2.1.2 ATK-MB003有源蜂鸣器模块原理图

       由上图可知，该电路通过一个三极管（S8050）控制有源蜂鸣器的开启与关闭。BZZ 为控制引脚：

       l 当 BZZ 为高电平时，电流经过限流电阻 R2 进入三极管基极，三极管导通，蜂鸣器接通电源并发声。

       l 当 BZZ 为低电平时，基极电流被 R3 下拉到地，三极管关断，蜂鸣器停止发声。

       3，结构尺寸

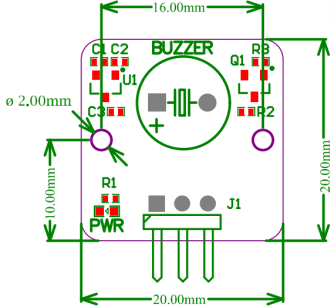

       ATK-MB003有源蜂鸣器模块的尺寸结构，如下图所示：

图3.1 ATK-MB003有源蜂鸣器模块尺寸图
