第三十七章 USB虚拟串口(Slave)实验
本章，我们将向大家介绍如何利用USB在开发板实现一个USB虚拟串口，通过USB与电脑数据数据交互。
本章分为如下几个小节：
37.1 USB虚拟串口简介
37.2 硬件设计
37.3 程序设计
37.4 下载验证
37 .1 USB虚拟串口简介
USB虚拟串口，简称VCP，是Virtual COM Port的简写，它是利用USB的CDC类来实现的一种通信接口。
我们可以利用STM32自带的USB功能，来实现一个USB虚拟串口，从而通过USB，实现电脑与STM32的数据互传。上位机无需编写专门的USB程序，只需要一个串口调试助手即可调试，非常实用。
同上一章一样，我们直接来移植官方的USB CDC例程，官方例程路径：7，STM32参考资料 →1，STM32CubeG4固件包→STM32Cube_FW_G4_V1.5.1 →Projects →STM32G474E-EVAL →Applications →USB_Device →CDC_Standalone，该例程采用USB CDC类来实现，利用STM32的USB接口，实现一个USB转串口的功能。
37 .2 硬件设计
1 . 例程功能
本实验利用STM32自带的USB功能，连接电脑USB，虚拟出一个USB串口，实现电脑和开发板的数据通信。本例程功能完全和串口通信实验相同，只不过串口变成了STM32的USB虚拟串口。当USB连接电脑（USB线插入USB_SLAVE接口），开发板将通过USB和电脑建立连接，并虚拟出一个串口。注意：虚拟串口需要安装驱动，相关驱动的路径为：A盘→5，软件资料 →1，软件 →5，其他小工具 →STM32 USB虚拟串口驱动 →VCP_V1.5.0_Setup_xx.exe这个驱动软件（根据实际的电脑系统选择），虚拟串口驱动我们还可以在论坛上下载，链接是： http://www.openedv.com/thread-284178-1-1.html 。
LED0闪烁，提示程序运行。USB和电脑连接成功后，LED1常亮。
2. 硬件资源
1）LED灯
LED0 – PE0
LED1 – PE1
2）串口1(PB6/PB7连接在板载USB转串口芯片CH340上面)
3）正点原子1.3寸TFTLCD模块(SPI接口)
4）USB_SLAVE接口(D-/D+连接在PA11/PA12上)
37 .3 程序设计
37 .3.1 程序流程图

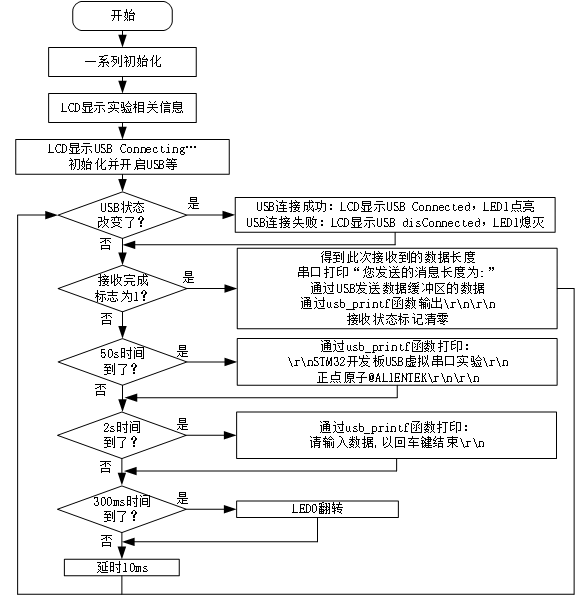

图37.3.1.1 USB虚拟串口(Slave)实验程序流程图
这里我们只讲解核心代码，详细的源码本实验，在上一个实验的基础上，把不需要的文件从工程中移除，并对照官方CDC例子，将相关文件拷贝到USB文件夹下。然后，添加USB相关代码到工程中，最终得到如图37.3.2.1所示的工程：

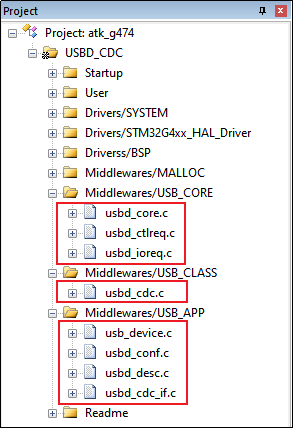

图37.3.2.1 USB虚拟串口工程分组
注意：因为USB驱动库需要用到内存管理，因此我们保留了相关代码（malloc.c）。
可以看到，USB部分代码，同上一个实验的结构是一模一样的，只是.c文件稍微有些变化。我们移植的时候，需要关注的只有USB_APP分组下的文件：
usb_device.c文件，和上一个实验一样，不需要修改，可以直接使用上一个实验的代码。
usbd_conf.c文件，和上一个实验一样，不需要修改，可以直接使用上一个实验的代码。
usbd_desc.c文件，和上一个实验不一样，本实验变成USB虚拟串口了（CDC），这个文件直接用ST官方CDC例程的就行。
usbd_cdc_if.c文件，是重点要修改的，首先介绍usbd_cdc_if.h文件的相关宏定义，具体如下：
#define USB_USART_REC_LEN 200 /* USB串口接收缓冲区最大字节数 */ /* 轮询周期，最大65ms，最小1ms */ #define CDC_POLLING_INTERVAL 1 /* 轮询周期，最大65ms，最小1ms */
USB_USART_REC_LEN宏定义是用于定义USB串口接收缓冲区最大字节数，这里设置为200。CDC_POLLING_INTERVAL宏定义是用于定义USB发送数据轮询周期，作为delay_ms函数的参数，最大65ms，最小1ms，这里设置为最小值即可。
下面重点介绍usbd_cdc_interface.c文件，首先是一些结构体变量、数组和变量的定义，具体如下：
/* USB虚拟串口相关配置参数 */
USBD_CDC_LineCodingTypeDef LineCoding =
{
115200, /* 波特率 */
0x00, /* 停止位,默认1位 */
0x00, /* 校验位,默认无 */
0x08 /* 数据位,默认8位 */
};
/* usb_printf发送缓冲区, 用于vsprintf */
uint8_t g_usb_usart_printf_buffer[USB_USART_REC_LEN];
/* USB接收的数据缓冲区,最大USART_REC_LEN个字节,用于USBD_CDC_SetRxBuffer函数 */
uint8_t g_usb_rx_buffer[USB_USART_REC_LEN];
/* 用类似串口1接收数据的方法,来处理USB虚拟串口接收到的数据 */
uint8_t g_usb_usart_rx_buffer[USB_USART_REC_LEN];
/* 接收状态
* bit15 , 接收完成标志
* bit14 , 接收到0x0d
* bit13~0 , 接收到的有效字节数目
*/
uint16_t g_usb_usart_rx_sta = 0; /* 接收状态标记 */
extern USBD_HandleTypeDef hUsbDeviceFS;
static int8_t CDC_Init_FS(void);
static int8_t CDC_DeInit_FS(void);
static int8_t CDC_Control_FS(uint8_t cmd, uint8_t* pbuf, uint16_t length);
static int8_t CDC_Receive_FS(uint8_t* pbuf, uint32_t *Len);
USBD_CDC_ItfTypeDef USBD_Interface_fops_FS =
{
CDC_Init_FS,
CDC_DeInit_FS,
CDC_Control_FS,
CDC_Receive_FS,
};
首先是定义一个USBD_CDC_LineCodingTypeDef结构体类型的变量LineCoding，并赋值。波特率为115200，停止位和校验位都为0，数据位，默认8位。
g_usb_usart_printf_buffer是发送缓冲区，大小由USB_USART_REC_LEN宏来定义，数组是uint8_t类型，所以数字大小为200字节。
g_usb_rx_buffer则是USB接收的数据缓冲区，用于USBD_CDC_SetRxBuffer函数，大小也是200字节。
g_usb_usart_rx_buffer是用做类似串口1接收数据的方法，来处理USB虚拟串口接收到的数据，在cdc_vcp_data_rx函数中被调用，大小也是200字节。
g_usb_usart_rx_sta变量用于表示接收状态，位15表示接收完成标志，位14表示接收到0x0d，位13~位0表示接收到的有效字节数目。
最后定义一个USBD_CDC_ItfTypeDef结构体类型的变量USBD_Interface_fops_FS，供USB内核调用，并把四个函数的首地址赋值给其成员。下面会介绍到这几个函数，以及一些其它的函数。
/**
* @brief 初始化 CDC
* @param 无
* @retval USB状态
* @arg USBD_OK(0) , 正常;
* @arg USBD_BUSY(1) , 忙;
* @arg USBD_FAIL(2) , 失败;
*/
static int8_t CDC_Init_FS(void)
{
USBD_CDC_SetRxBuffer(&hUsbDeviceFS, g_usb_rx_buffer);
return USBD_OK;
}
CDC_Init_FS用于初始化CDC，在初始化的时候由USB内核调用，这里我们调用函数：USBD_CDC_SetRxBuffer，设置USB接收数据缓冲区。USB虚拟串口收到的数据，会先缓存在这个buf里面。
/**
* @brief 复位 CDC
* @param 无
* @retval USB状态
* @arg USBD_OK(0) , 正常;
* @arg USBD_BUSY(1) , 忙;
* @arg USBD_FAIL(2) , 失败;
*/
static int8_t CDC_DeInit_FS(void)
{
return USBD_OK;
}
CDC_DeInit_FS用于复位CDC，我们用不到，所以直接返回USBD_OK即可。
/**
* @brief 控制 CDC 的设置
* @param cmd : 控制命令
* @param buf : 命令数据缓冲区/参数保存缓冲区
* @param length : 数据长度
* @retval USB状态
* @arg USBD_OK(0) , 正常;
* @arg USBD_BUSY(1) , 忙;
* @arg USBD_FAIL(2) , 失败;
*/
static int8_t CDC_Control_FS(uint8_t cmd, uint8_t* pbuf, uint16_t length)
{
/* USER CODE BEGIN 5 */
switch (cmd)
{
case CDC_SEND_ENCAPSULATED_COMMAND:
/* Add your code here */
break;
case CDC_GET_ENCAPSULATED_RESPONSE:
/* Add your code here */
break;
case CDC_SET_COMM_FEATURE:
/* Add your code here */
break;
case CDC_GET_COMM_FEATURE:
/* Add your code here */
break;
case CDC_CLEAR_COMM_FEATURE:
/* Add your code here */
break;
case CDC_SET_LINE_CODING:
LineCoding.bitrate = (uint32_t)(pbuf[0] | (pbuf[1] << 8) |\
(pbuf[2] << 16) | (pbuf[3] << 24));
LineCoding.format = pbuf[4];
LineCoding.paritytype = pbuf[5];
LineCoding.datatype = pbuf[6];
/* 打印配置参数 */
printf("linecoding.format:%d\r\n", LineCoding.format);
printf("linecoding.paritytype:%d\r\n", LineCoding.paritytype);
printf("linecoding.datatype:%d\r\n", LineCoding.datatype);
printf("linecoding.bitrate:%d\r\n", LineCoding.bitrate);
break;
case CDC_GET_LINE_CODING:
pbuf[0] = (uint8_t)(LineCoding.bitrate);
pbuf[1] = (uint8_t)(LineCoding.bitrate >> 8);
pbuf[2] = (uint8_t)(LineCoding.bitrate >> 16);
pbuf[3] = (uint8_t)(LineCoding.bitrate >> 24);
pbuf[4] = LineCoding.format;
pbuf[5] = LineCoding.paritytype;
pbuf[6] = LineCoding.datatype;
break;
case CDC_SET_CONTROL_LINE_STATE:
/* Add your code here */
break;
case CDC_SEND_BREAK:
/* Add your code here */
break;
default:
break;
}
return (USBD_OK);
/* USER CODE END 5 */
}
CDC_Control_FS用于控制CDC的相关参数，根据cmd的不同，执行不同的操作，这里主要用到CDC_SET_LINE_CODING命令，该命令用于设置CDC的相关参数，比如波特率、数据类型（位数）、校验类型（奇偶校验）等，保存在LineCoding结构体里面，在需要的时候，应用程序可以读取LineCoding结构体里面的参数，以获得当前CDC的相关信息。
下面介绍的是CDC数据接收函数和处理从USB虚拟串口接收到的数据函数，它们的定义如下：
/**
* @brief CDC 数据接收函数
* @param buf : 接收数据缓冲区
* @param len : 接收到的数据长度
* @retval USB状态
* @arg USBD_OK(0) , 正常;
* @arg USBD_BUSY(1) , 忙;
* @arg USBD_FAIL(2) , 失败;
*/
static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{
USBD_CDC_ReceivePacket(&hUsbDeviceFS);
cdc_vcp_data_rx(Buf, *Len);
return USBD_OK;
}
/**
* @brief 处理从 USB 虚拟串口接收到的数据
* @param buf : 接收数据缓冲区
* @param len : 接收到的数据长度
* @retval 无
*/
void cdc_vcp_data_rx(uint8_t *buf, uint32_t Len)
{
uint8_t i;
uint8_t res;
for (i = 0; i < Len; i++)
{
res = buf[i];
if ((g_usb_usart_rx_sta & 0x8000) == 0) /* 接收未完成 */
{
if (g_usb_usart_rx_sta & 0x4000) /* 接收到了0x0d */
{
if (res != 0x0a)
{
g_usb_usart_rx_sta = 0; /* 接收错误,重新开始 */
}
else
{
g_usb_usart_rx_sta |= 0x8000; /* 接收完成了 */
}
}
else /* 还没收到0x0D */
{
if (res == 0x0D)
{
g_usb_usart_rx_sta |= 0x4000; /* 标记接收到了0x0D */
}
else
{
g_usb_usart_rx_buffer[g_usb_usart_rx_sta & 0x3FFF] = res;
g_usb_usart_rx_sta++;
if (g_usb_usart_rx_sta > (USB_USART_REC_LEN - 1))
{
g_usb_usart_rx_sta = 0; /* 接收数据溢出 重新开始接收 */
}
}
}
}
}
}
CDC_Receive_FS和cdc_vcp_data_rx，这两个函数一起，用于CDC数据接收，当STM32的USB接收到电脑端串口发送过来的数据时，由USB内核程序调用CDC_Receive_FS，然后在该函数里面再调用cdc_vcp_data_rx函数，实现CDC的数据接收，只需要在该函数里面，将接收到的数据，保存起来即可，接收的原理和串口通信实验完全一样。
/**
* @brief 通过 USB 发送数据
* @param buf : 要发送的数据缓冲区
* @param len : 数据长度
* @retval 无
*/
void cdc_vcp_data_tx(uint8_t *data, uint32_t Len)
{
USBD_CDC_SetTxBuffer(&hUsbDeviceFS, data, Len);
USBD_CDC_TransmitPacket(&hUsbDeviceFS);
delay_ms(CDC_POLLING_INTERVAL);
}
cdc_vcp_data_tx用于发送Len个字节的数据给CDC，由CDC通过USB传输给电脑，实现CDC的数据发送。
/**
* @brief 通过 USB 格式化输出函数
* @note 通过USB VCP实现printf输出
* 确保一次发送数据长度不超USB_USART_REC_LEN字节
* @param 格式化输出
* @retval 无
*/
void usb_printf(char *fmt, ...)
{
uint16_t i;
va_list ap;
va_start(ap, fmt);
vsprintf((char *)g_usb_usart_printf_buffer, fmt, ap);
va_end(ap);
i = strlen((const char *)g_usb_usart_printf_buffer); /* 此次发送数据的长度 */
cdc_vcp_data_tx(g_usb_usart_printf_buffer, i); /* 发送数据 */
}
usb_printf用于实现和普通串口一样的printf操作，该函数将数据格式化输出到USB CDC，功能完全同printf，方便大家使用。
USB CDC相关代码，就给大家介绍到这里，详细的介绍，请大家参考：UM1734(STM32Cube USB device library).pdf这个文档。
extern volatile uint8_t g_device_state; /* USB连接情况 */
int main(void)
{
uint16_t len;
uint16_t times = 0;
uint8_t usbstatus = 0;
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(85, 2, 2, 4, 8); /* 设置时钟,170Mhz */
delay_init(170); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
lcd_init(); /* 初始化LCD */
my_mem_init(SRAMIN); /* 初始化内部SRAM内存池 */
my_mem_init(SRAMCCM); /* 初始化内部SRAMCCM内存池 */
/* 显示提示信息 */
lcd_show_string(10, 10, 140, 32, 32, "STM32", RED);
lcd_show_string(10, 42, 140, 24, 24, "USB Virtual USART TEST", RED);
lcd_show_string(10, 66, 140, 24, 24, "ATOM@ALIENTEK", RED);
/* 提示正在建立连接 */
lcd_show_string(10, 100, 200, 16, 16, "USB Connecting...", RED);
MX_USB_Device_Init(); /* USB初始化 */
while (1)
{
delay_ms(1);
if (usbstatus != g_device_state) /* USB连接状态发生了改变 */
{
usbstatus = g_device_state; /* 记录新的状态 */
if (usbstatus == 1)
{
/* 提示USB连接成功 */
lcd_show_string(10, 100, 200, 16, 16, "USB Connected ", RED);
LED1(0); /* 绿灯亮 */
}
else
{
/* 提示USB断开 */
lcd_show_string(10, 100, 200, 16, 16, "USB disConnected ", RED);
LED1(1); /* 绿灯灭 */
}
}
if (g_usb_usart_rx_sta & 0x8000)
{
len = g_usb_usart_rx_sta & 0x3FFF; /* 得到此次接收到的数据长度 */
usb_printf("\r\n您发送的消息长度为:%d\r\n\r\n", len);
cdc_vcp_data_tx(g_usb_usart_rx_buffer, len);
usb_printf("\r\n\r\n"); /* 插入换行 */
g_usb_usart_rx_sta = 0;
}
else
{
times++;
if (times % 5000 == 0)
{
usb_printf("\r\nSTM32开发板USB虚拟串口实验\r\n");
usb_printf("正点原子@ALIENTEK\r\n\r\n");
}
if (times % 200 == 0)usb_printf("请输入数据,以回车键结束\r\n");
if (times % 30 == 0)
{
LED0_TOGGLE(); /* 闪烁LED,提示系统正在运行 */
}
delay_ms(10);
}
}
}
此部分代码比较简单，首先进行一系列的初始化和显示提示信息，然后初始化USB设备，最后在循环里面轮询USB状态并检查是否接收到数据，如果接收到了数据，则通过cdc_vcp_data_tx函数，将数据原原本本的返回给电脑端串口调试助手。
本例程的测试，需要在电脑上先安装ST提供的USB虚拟串口驱动软件，该软件（V1.5.0版）下载地址： http://www.openedv.com/thread-284178-1-1.html ，下载完以后，根据自己电脑的系统，选择合适的驱动安装即可。
将程序下载到开发板后（注意：USB数据线，要插在USB_SLAVE口！而不是USB_TTL端口！），我们打开设备管理器（这里以WIN10为例），在端口（COM和LPT）里面可以发现多出了一个COM4的设备，这就是USB虚拟的串口设备端口，如图37.4.1所示：

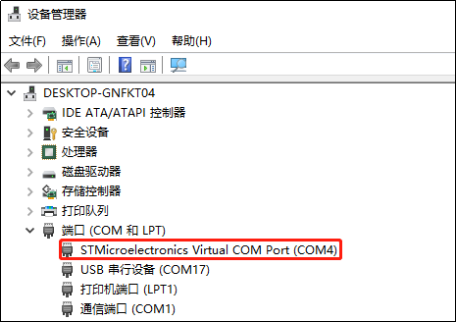

图37.4.1 通过设备管理器查看USB虚拟的串口设备端口
如图37.4.1，STM32通过USB虚拟的串口，被电脑识别了，端口号为：COM4（可变），字符串名字为：STMicroelectronics Virtual COM Port（COM4）。此时，开发板的LDE1常亮，同时，LED0在闪烁，提示程序运行。开发板的LCD显示USB Connected，如图37.4.2所示：
图37.4.2 USB虚拟串口连接成功
然后我们打开XCOM，选择COM4（需根据自己的电脑识别到的串口号选择），并打开串口（注意：波特率可以随意设置），就可以进行测试了，如图37.4.3所示：

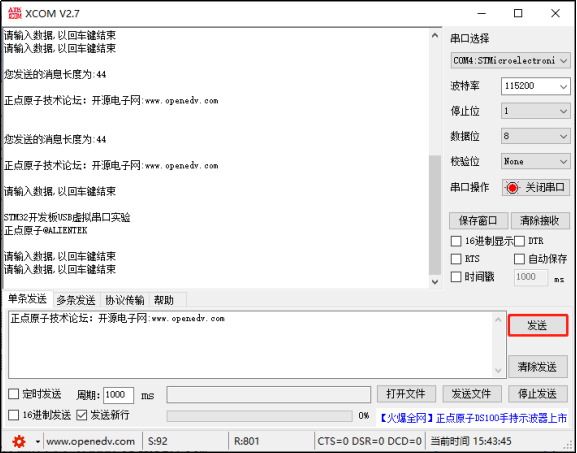

图37.4.3 STM32虚拟串口通信测试
可以看到，我们的串口调试助手，收到了来自STM32开发板的数据，同时，按发送按钮（串口助手必须勾选：发送新行），也可以收到电脑发送给STM32的数据（原样返回），说明我们的实验是成功的。
至此，USB虚拟串口实验就完成了，通过本实验，我们就可以利用STM32的USB，直接和电脑进行数据互传了。最后祝大家身体健康、学习进步！
